ментального магазина, установку размеров инструментов. Автоматическое управление координатными
перемещениями исполнительных органов станка от системы «Размер 2М» возможно, если измеритель-
ная система станка согласована с системой координат детали. Это согласование осуществляется с по-
мощью органов установки начала отсчета (нуля отсчета), предусмотренного в системе для всех коорди-
нат. Установка нуля отсчета производится после ввода рабочих органов станка в положение начала от-
счета координат. Установка начала отсчета по осям координат заключается в наборе на





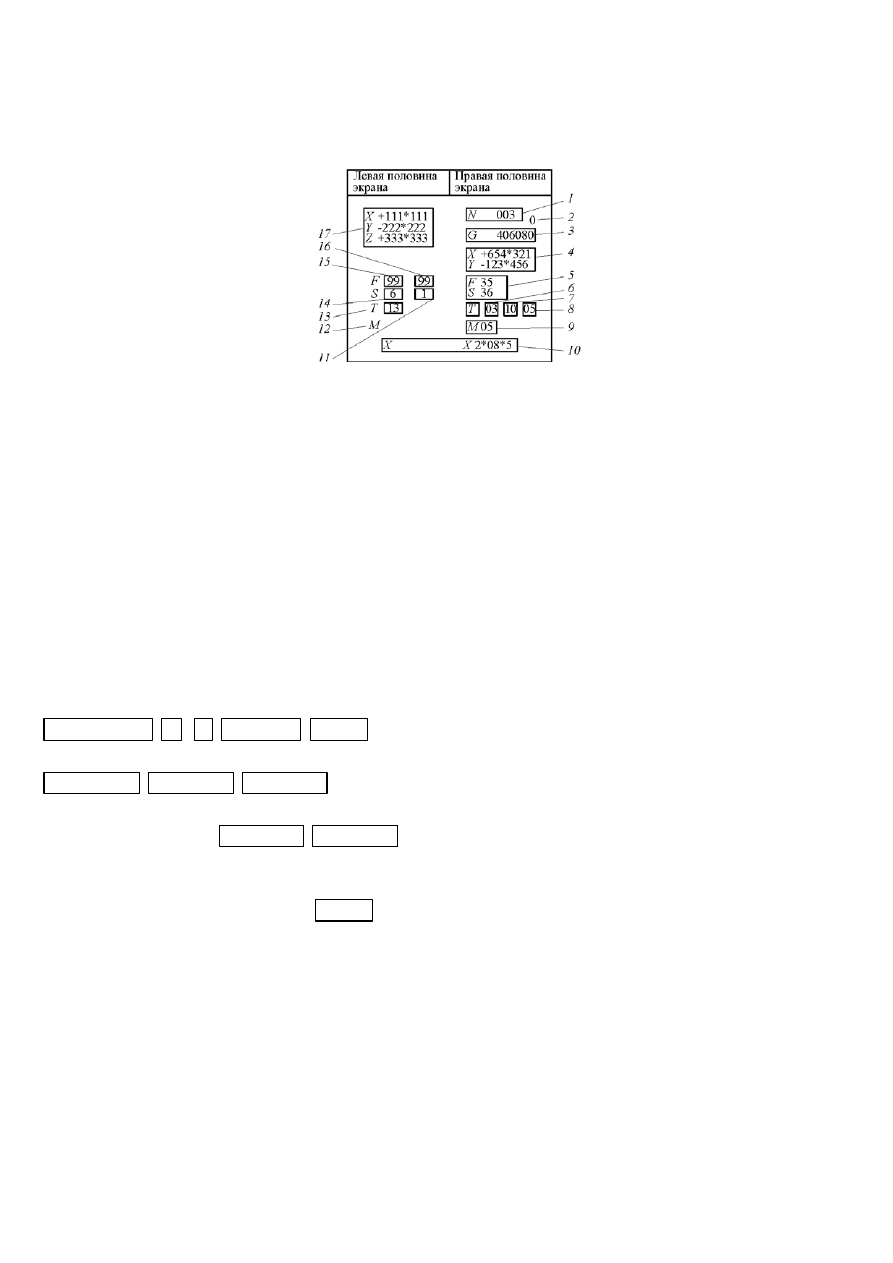

Рис. 12.4   Расположение индикатируемой информации на экране УЧПУ



декадных переключателях (рис. 12.3, поз. 11) установки нуля координат фактического положения соот-
ветствующих рабочих органов. Для этого на панели «Установка нуля» по каждой координате набирают
необходимую величину смещения нуля для привязки координат заготовки к координатам станка.

Направления осей координат станка показаны на рис. 12.1. Ось Z всегда параллельна оси шпинделя

и ее положительное направление – от поворотного стола к инструменту; ось X всегда горизонтальна и
перпендикулярна оси Z. Положительное направление оси X – влево, если смотреть на деталь со стороны
шпинделя (вдоль его оси); ось Y перпендикулярна плоскости XZ и ее положительное направление – вниз
(перемещение стола из крайнего верхнего положения в крайнее нижнее положение). Для угловой коор-
динаты  положительным  направлением  вращения  считается  вращение  стола  по  часовой  стрелке  при
взгляде вдоль положительного направления оси Y.
Установка нуля отсчета выполняется в следующей последовательности:

Установить приспособление, совместив его ось с осью поворотного стола.

В шпиндель станка установить индикатор.

Повернуть  стол  в  положение  «Цанга  в  сторону  шпинделя».  Для  этого  на  панели  набрать

РУЧН.ВВОД   B    +  0|0|0|0|5|2   ПУСК   .

Обкатать  базовую  поверхность  приспособления.  На  правой  половине  экрана  установить

940|961|980  X+000000  Y+000000  . После совмещения оси Z шпинделя с осью Z приспособления ус-

тановить в левой половине экрана с помощью декадных переключателям по осям X и Y панели установ-
ки  плавающих  нулей X+000000  Y+000000  .  Таким  образом,  будут  совмещены  нуль  детали  и  нуль
станка по осям X и Y

5  Установка нуля по оси Z. Для этого на декадном переключатели по оси Z панели установки пла-

вающих нулей установить размер 218.00  . Эта величина складывается из расстояния от абсолютного
нуля отсчета по оси Z до оси поворотного стола (200 мм) и расстояния от оси поворотного стола до пла-
вающего нуля по оси Z, равное 18 мм (см. Прил. 12.1. Карта наладки станка МС12-250М).
В соответствии с технологией выбирается инструмент и определяется его фактическая длина в оправке.

При определении длины инструмента оперируют не всей длиной инструмента с оправкой, а толь-
ко расстоянием от его конечной точки до линии большого диаметра конусной части оправки. Ин-
струмент устанавливается в магазин с учетом технологической последовательности, определенной
программой. Инструмент, который первый работает по программе, устанавливается в шпиндель, а
последний инструмент – в кантователь.


Для установки инструмента необходимо:




1   На декадных переключателях наборного поля коррекции (рис. 12.3, поз. 10) в соответствии с номе-

рами позиций инструмента набрать величину вылета инструмента от торца шпинделя. Размеры вылета
инструмента для детали «Корпус» показаны в карте наладки инструмента (см. Прил. 12.2).
2   Вставить инструмент, который первый работает по программе в шпинделе.

3   Ввести номер инструмента, который стоит в шпинделе T|01|T2

4   Ввести номер инструмента, который стоит в кантователе T|08|T1

5   Перемотать ленту в исходное положение         |X  .
6   Установить режим работы по кадрам, т.е. зажать упор

∆ .

7   Считать первый кадр            R   .  По этому кадру вышли в точку начала работы левого инстру-

мента по координатам X и Y.

8    ПУСК  программы.
В следующем кадре происходит перемещение шпинделя по оси Z на заданную координату.
Выполняют первый проход, после отвода инструмента производят измерение полученного размера

детали и корректором окончательно устанавливают инструмент на требуемый размер.

Таким же способом производится настройка других инструментов.

Порядок выполнения работы



Ознакомиться с методическими указаниями, техникой безопасности, оборудованием.

Вычертить органы управления станка и изучить назначение каждого элемента.

Изучить работу станка на каждом режиме: ручного управления, ручного ввода программы, рабо-

ты станка по программе и дать их краткое описание.

Ознакомиться  под  руководством  учебного  мастера  с  расположением  органов  управления  на

станке и с наладкой станка на различные режимы работы.

Получить перфоленту и под наблюдением учебного мастера наладить станок для работы в авто-

матическом режиме.

Составить отчет.



Содержание отчета



Название и цель работы.

Краткая характеристика станка.

Схемы пультов управления станком и назначение органов управления.

Схемы

расположения

информации

на

экране

цифровой

инди-

кации.

Наладка  станка  для  обработки  деталей,  установка  нуля  отсчета,  установка  инструмента,  карта

наладки станка.

Порядок наладки станка для работы по программе (автоматический режим).





















отс

че

та



отсчета



по

 оси

 у



отсчета





За

 на

чал

о

отсчета

 по

 ос

и

х

пр

ин

ят

о

по

ло

же

ние



са

ла

зок

ко

гда

 ось

 по

вор

отного

 сто

ла

 совпа

дае

т

с

ось

ю

 шп

ин

дел

я.

За

 начало

 отсчета

 по

 оси

 v

 пр

ин

я-

то

 та

ко

е

по

ло

жени

е

су

ппорта

при

 котором

 рас

-

сто

ян

ие

 от

 оси

 y

ш

пинд

еля

 до

 пл

ос

ко

ст

и

сто

ла



128

мм

 при

 этом

 ра

сстояние

 до

 пл

оск

ост

и

сто

ла



168

мм

Плава

ю

щий

 нуль

 по

 ос

и

z

ус

та

но

ви

ть

 на



расстоянии

 18

 мм

 от

 по

во

ротного

 стола

отс

че

та



L

и

 –

лина



инструмента

на

бр

ан

на

я

на



декадн

ых



пер

ек

лю

чат

елях



на

бо

рн

ог

о

поля

 корр

екции

L

с

 –

величина

 смещения

 нуля

 от

cчет

а

по



координате



z

ус

тан

авл

ивае

тс

я

на



декадн

ых



пер

ек

лю

чат

елях



на

бо

рн

ог

о

поля

 ус

та

но

вк

и

ну

ля

 L

с

 =

200 + 18



Плавающий











Лабораторная работа 13



Проектирование технологического процесса

с операциями на станках с ЧПУ


Цель работы: практическое освоение методов разработки технологических операций на многоцеле-

вом станке с ЧПУ МС12-250М.



Методические указания



Высокие  технологические  возможности  станков  с  ЧПУ – большая жесткость  и  повышенная  точность,

высокая степень автоматизации и возможность осуществлять значительную концентрацию опера-
