изделия обозначают прямоугольниками, разделенными на три части. В верхней части записывают на-
именование элемента, в нижней правой части – количество присоединенных элементов, в нижней левой
части – индекс присоединяемого элемента. Элемент, с которого начинают сборку, называется базовым.
От базового элемента проводят вправо горизонтальную линию – линию сборки. Ее заканчивают сбо-
рочным изделием. Сверху линии сборки помещают детали, снизу – сборочные единицы.
На основании технологической схемы заполняются операционные карты сборки по формам 2 и 2а
(ГОСТ 3.1118–86), где записываются содержание операций по переходам, перечисляются сбороч-
ные и вспомогательные работы
[4]. Нормирование переходов и операций производится по норма-
тивным данным
[9].

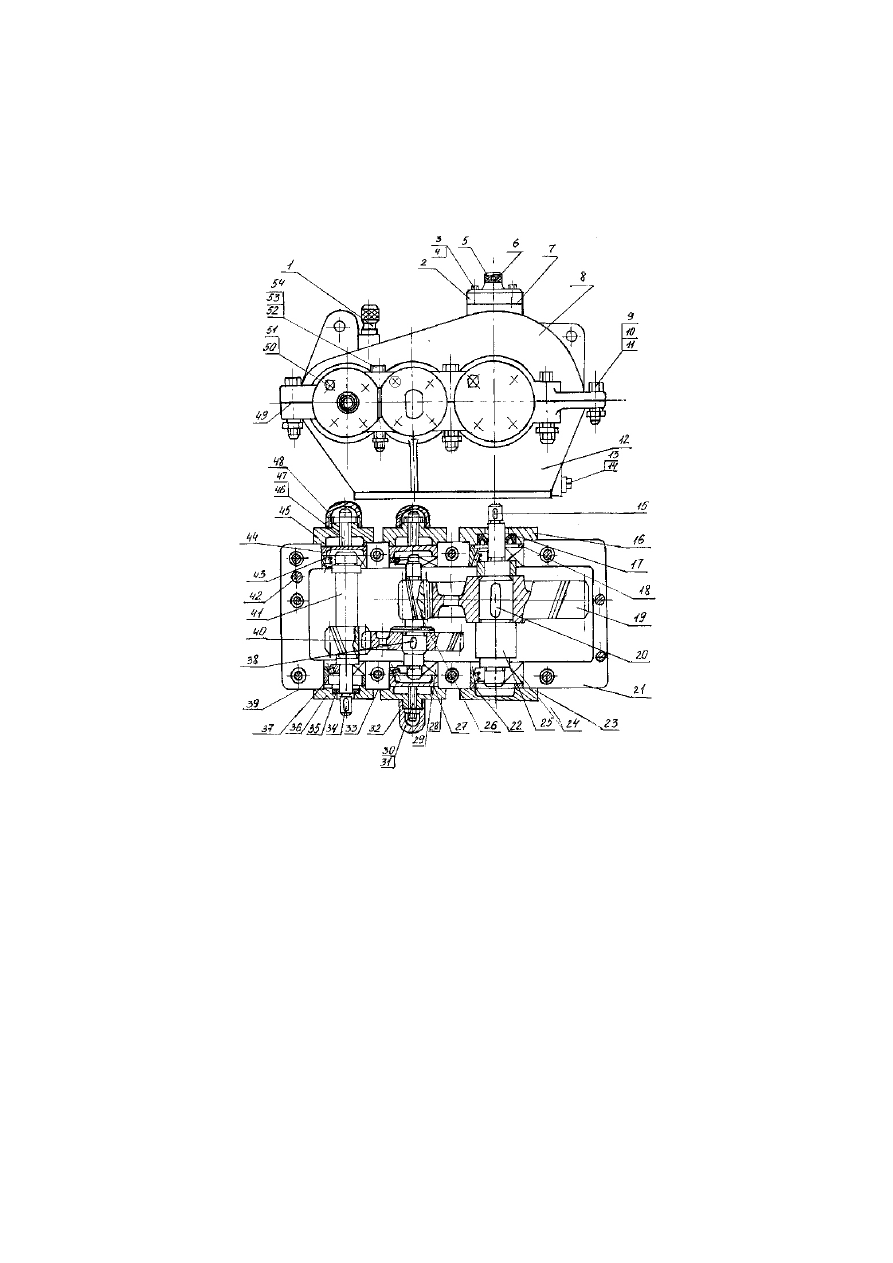

Рис. 11.1 Сборочный чертеж редуктора:
1 – маслоуказатель; 2 – крышка; 3 – винт (4 шт.); 4 – шайба; 5 – пробка; 6 – прокладка;
7 – прокладка; 8 – крышка редуктора; 9 – болт (2 шт.); 10 – гайка (2шт); 11 – шайба (2 шт.); 12 – корпус;
13 – пробка сливная; 14 – прокладка; 15 – шпонка; 16 – крышка; 17 – манжета; 18 – кольцо; 19 – колесо
зубчатое; 20 – шпонка; 21 – прокладка (2 шт.); 22 – кольцо; 23 – крышка; 24 – подшипник 7506 (2 шт.); 25
– вал; 26 – вал-шестерня; 27 – упор (2 шт.); 28 – крышка (2 шт.); 29 – подшипник 7205 (2 шт.); 30 – шпилька
(2 шт.); 31 – гайка (2 шт.); 32 – крышка (2 шт.); 33 – прокладка (2 шт.); 34 – шпонка; 35 – манжета; 36 – крыш-
ка; 37 – кольцо; 38 – прокладка (2 шт.); 39 – шпонка; 40 – колесо зубчатое; 41 – вал – шестерня; 42 –
штифты (2 шт.); 43 – подшипник 7204 (2 шт.); 44 – упор;
45 – крышка; 46 – шпилька; 47 – гайка; 48 – крышка; 49 – прокладка; 50 – винт (24 шт.); 51 – шайба (24 шт.);
52 – болт (8 шт.); 53 – гайка (8 шт.); 54 – шайба (8 шт.)
