где δ 0 , δ р – допускаемые отклонения межосевых расстояний отверстий и пальцев; S ц min и S р min – мини- мальные зазоры в сопряжениях цилиндрического и ромбического пальцев; l – ширина ленточки ромби- Погрешность базирования заготовок на плоскость и два отверстия (рис. 5.2, а) в плоскости базы (горизонтальная плоскость) выражается в их смещении ( εδ) из среднего (номинального) положения 1 в положение 2 или 3. Смещение в направлении осей координат: ) 2 / ( max ц S x ± = εδ = εδ . (5.3) При угловом смещении (повороте) заготовки в случае выбирания зазоров (S) в сопряжениях базо- вых отверстий погрешность, отнесенная к точкам центров (рис. 5.2, б) базовых отверстий определяется ε α ± : l S S 2 / ) ( sin max p max ц + = α = εδα ε ε (5.4) или l S S 2 / ) arcsin( max p max ц + = α ε . (5.5) Как видно из формул, с увеличением расстояния между осями базовых отверстий угловое смещение заготовки при ее установке на пальцы уменьшается. Поэтому в качестве базовых следует выбирать от- Оборудование, приборы, инструмент

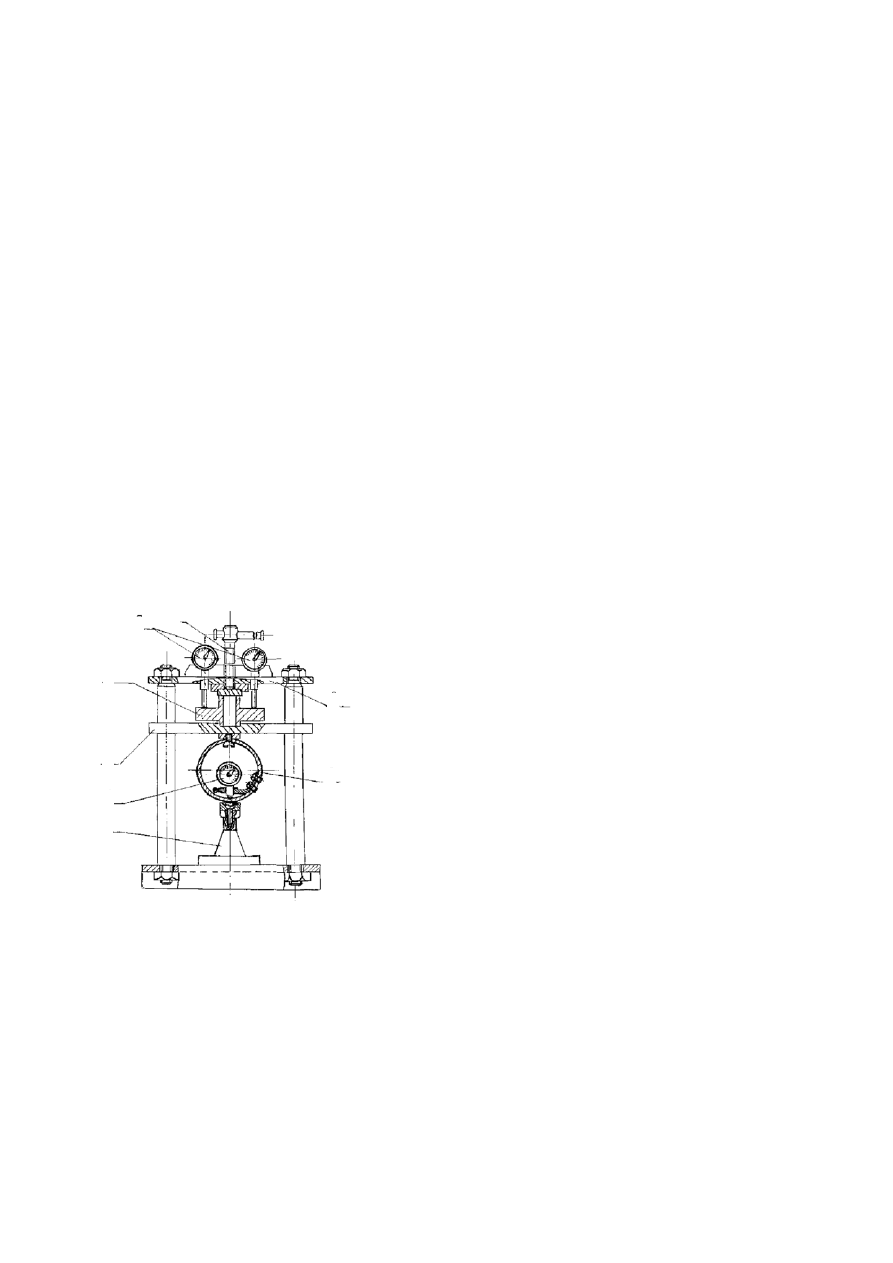

Экспериментальное приспособление представлено на рис. 5.3. Приспособление состоит из корпуса 1, плиты 2, прижимных винтов 3. В комплект приспособления входит набор установочных цилиндрических 4 и ромбических 5 пальцев, индикатор часового типа (ИЧ. ГОСТ 577–68) 6 с ценой деления 0,002 мм, микрометр типа МК с пределом измерения 0 … 25 мм, нутромер индикаторный (ГОСТ 9244–75) с ценой деления 0,002 мм.
Порядок выполнения работы
1 Подготовка
1 Ознакомиться с методическими указаниями, техникой безопасности, оборудованием, приборами, инструментом, содержанием отчета. 2 Получить задание и установочные пальцы. 3 Определить с помощью микрометра диаметры установочных пальцев. 4 Определить с помощью нутромера диаметры базовых отверстий в заготовке в соответствии с за- данием. 5 Рассчитать зазоры в сопряжениях базовых отверстий с пальцами S ц = d 0ц – d ц , S р = d 0р – d р ,
где d 0ц , d 0р – диаметры отверстий под цилиндрический и ромбический пальцы. 6 Рассчитать по формуле (5.4) угловое смещение (поворот) заготовки. 7 Рассчитать возможный поворот на длине l′ заготовки: l e n ′ α = ′ ∆ ε sin , где l′ – расстояние от центра базирующего по цилиндрическому пальцу отверстия до основания пер- пендикуляра, опущенного из точки контакта ножки индикатора с заготовкой на общую ось базовых от- верстий. Значения l′ для каждой пары отверстий устанавливаются путем замеров. П р и м е ч а н и е. Для сопоставления значений поворота заготовки, установленной по отверстиям с различными межосевыми расстояниями, поворот ее определяют на 100 мм длины по формулам
. sin 100 ; / 100 100 100 ε α = ∆ ′ ′ ∆ = ∆ n l e n n (5.6)
2 Проведение эксперимента
1 Установить пальцы в отверстия корпуса. 2 Установить заготовку на пальцы приспособления. 3 Винтами 3 повернуть заготовку. Записать показания индикатора n. 4 Ослабить винты 3, повернуть заготовку в противоположную сторону при помощи другой пары |
