УЧЕБНИК СУДОВОДИТЕЛЯ ЛЮБИТЕЛЯ. УПРАВЛЕНИЕ МАЛОМЕРНЫМИ СУДАМИ (Б.КАРЛОВ) - часть 10
Фабрика
фабр.
Широта
шир.
Штормовая и
шт. с. ст.
сигнальная
станция
Фарватер
фарв.
Шлюз
шл.
Якорная стоянка . с
Грунт
Наименование
Валуны
Вд.
Камень
К
Водоросли, трава
Гк
Коралл
Кор
Галька, щебень
Гл
Песок
П
Глина
ГлИ
Песчаный ил
ПИ
Глинистый ил
Гр
Плита
Пл
Гравий, дресва
Из
Ракушка
Р
Изгарь
И
Скала, скалистый
Ск.
Ил
ИП
Хрящ
Хр
Илистый песок
В
Щебень
Щ
Характеристика грунта
Битый
б
Мелкий
м
Вулканический
вулк
Мягкий
мг
Вязкий, клейкий
в
Неровный
н
Гнилой
гн
Отдельный
отд
Грубый
грб
Плохой (нечистый)
плх
Жесткий
жс
Пористый
пор
Жидкий
ж
Разрушенный
р
Измельченный
изм
Твердый
тв
Крупный
к
Цвет грунта
Белый
бл
Пятнисты,йпестрый
пт
Бурый
бр
Светлый
св
Желтый
жл
Серый .
ср
Зеленый
зл
Синий . . .
сн
Коричневый
кч
Темный
тм
Красный
кр
Черный
чр
Оранжевый
ор
153
II. Условные знаки для речных карт и карт водохранилищ
Графическое изображение
Значение условных знаков
Берега, изобаты, границы затопления, фарватеры, навигационные опасности, гидротехнические сооружения
Береговая линия, соответствующая съемочному уровню воды
Недостоверная береговая линия
Берег обрывистый:
1 — без пляжа;
2 — с пляжем, выраженным в масштабе;
3 — с пляжем, не выраженным в масштабе
Берег со спланированным откосом:
1 — неукрепленным;
2 — укрепленным
Берег скалистый
Берег опасный, с печинами
Незатопляемые береговые вамы и другие гряды, не выражающиеся в
масштабе
Изобаты
Буны:
1 — надводные;
2 — подводные
154
Дамбы
Плотины разборные для пропуска судов
Шлюз с плотиной
Шлюз без плотины
Набережные:
1 — каменные;
2 — деревянные
Навигационные ограждения, течения
Бакены
1 — левого берега, 2 — правого берега; 3 — мест раздвоения
фарватера
1 — маяки, 2 — огни
Вехи
1 — белая левого берега; 2 — красная правого берега
Границы затопления в высокую воду:
1 — при наивысшем уровне; 2 — при среднем из наивысших уровней
Фарватеры:
1 — основной;
2 — обходной;
3 — весенний
155
Банки:
1 — песчаная;
2 — каменистая
Подводные препятствия:
1 — каменистого грунта; 2 — песчаного грунта
Перекаты
Карча
Кусты свай, палы
Затонувшее судно с глубиной над ним
Канализационный участок реки
Сигнальные мачты
Знаки речного типа левого и правого берегов:
1 — ходовые (прижимные);
2 — перевальные
Перевальные знаки морского типа:
1 — левого берега;
2 — правого берега
Створные знаки:
1 — речного типа;
2 — морского типа
156
Тройники:
1 — речного типа;
2 — морского типа
Весенние знаки:
1 — левого берега; 2 — правого берега
Семафор
1. Место подачи сигнала (свистка)
2. Начало каменистого ложа реки
Место укрытия от непогоды
Сигнальные знаки у сооружений: 1 — подводных; 2 — надводных
1 — пост бакенщика; 2 — технический участок
Направление течения: 1 — прямое; 2 — обратное
Свальное течение:
1 — вправо;
2 — влево
157
1 — пристани;
2 — дебаркадеры
Пристань дровяная
Мосты на плотах
Мосты на судах (Н = 5 м — высота над уровнем реки)
Мосты деревянные
Мосты каменные и железобетонные
Мосты металлические
Разводные мосты:
1 — деревянные; 2 — каменные и железобетонные; 3 —
металлические
Ось моста
Паромы Перевозы
1 — моторные; 2 — на веслах
Перекидка проводов
158
Якорные стоянки
Затоны
Водомерные посты
Репер и его отметка
Селекторы
Примеры изображения некоторых элементов на воде
159
III. Условные знаки для морских карт
Графическое
Значение условных знаков
Графическое
Значение условных знаков
Фарватеры, границы водных районов
Фарватер без указания
Запретные зоны районы
глубин
учений и т.д.
Фарватер с наименьшей
глубиной 6 м
Границы протральных
Створный фарватер,
площадей
протравленный гибким
тралом на глубину 7,1 м
Граница рыбной ловли
Створный фарватер,
протравленный жестким
Граница льдов
тралом на глубину 10,1 м
Морской канал:1 —
Граница магнитной аномалии
выраженный в масштабе;2
— не выраженный в
Граница магнитной аномалии
масштабе
недостоверная
Граница опасности,
Границы малообследованных
отличительных глубин и
районов
прибрежных камней
Изобаты (в метрах)
1
10 ._._._._
2
20 .._.._.._
5 - - - - - - - -
50 .—.—.—.—
Берега
Берег скалистый
Береговая линия
достоверная
Берег обрывистый:1 — с
пляжем, выраженным в
масштабе; 2 — с пляжем, не
Береговая линия
выраженным в масштабе
недостоверная
160
Берег обрывистый без
Берег осушной илистый
пляжа
Берег песчаный (или
землистый)
Берег осушной песчаный.
Осушка
Берег с валунами
Берег осушной песчано-
каменистый
Берег глинистый
Берег осушной галечно-
гравийный
Берег опасный
Берег осушной скалистый
Навигационные опасности
Камень надводный
Подводные препятствия
Скала надводная
Камень подводный
Район, не рекомендованный
для якорной стоянки (плохой
грунт)
Камень обсыхающий
Затонувшее судно, часть
которого находится над водой
Бурун
То же, с глубиной над ним
меньше 18 м
Положение опасности
сомнительное
То же, с глубиной над ним
более 18 м
Существование опасности
сомнительное
Рыболовные сети и заколы
Банки малого размера
161
Глубины, течения, гидротехнические сооружения
Глубины
Палы, ряжевые и свайные
подводные заграждения
Глубина недостоверная
Мол
Глубина, при которой не
достали дна («пронесло»)
Глубины отличительные
Волнолом
Глубины над опасностью
Гавань
Пирс
Глубина траления над
Гранитные, бетонные и
опасностью
железо-бетонные набережные:
1 — не выражающиеся в
Высота осушки над нулем
масштабе; 2 — выражающиеся
глубин
в масштабе
Укрепленный берег:
1 — не выражающийся в
масштабе,
2 — выражающийся в
масштабе
Плавучие ограждения
Шест, ледовая веха
Южная веха, веха правой
стороны, правая поворотная
Флажная веха
Западная веха
Северная веха, веха левой
стороны, левая поворотная
Восточная веха
162
Крестовая веха
Буй с активным или
пассивным радиолокационным
отражателем
Буй, бакен, несветящийся
Радиомаяк при светящемся буе
Буй, бакен с топовой
Веха или буй над затонувшим
фигурой
судном
Светящий буй или бакен
Огонь над затонувшим судном
Буй со световым
отражателем
Плавучий маяк
Бочка
Маяки, огни, знаки, станции, ориентиры и другие объекты
Маяк
Туманные станции подводные
Огни
Радиолокационная станция
Радиомаяк
Радиопеленгаторная станция
Туманные станции
воздушные
163
Мачты и флагштоки
Створ огней
Приметные с моря объекты
Створ знаков
Приметные для радиолокации
объекты
Береговой
радиолокационным
Течение, постоянное течение
отражатель
Приливо-отливное течение (с
Навигационный знак
оперением — приливы, без
оперения — отливы)
Башня
Заводские и фабричные трубы
Нефтяные и газовые вышки
Водонапорная башня и
водокачка
Семафоры и светофоры,
имеющие значение ориентиров
Спорные течения
Церкви
Водоворот
Якорная стоянка для
больших и малых судов,
необорудованный рейд
Изогоны
Значение магнитного
склонения в аномалийной
точке
164
IV Изображение на картах цвета огней, светящихся СНО
165
Приложение 2 Знаки ограждения навигационных опасностей на море и озере
1. Знаки ограждения навигационных опасностей на море и озере относительно стран света
166
167

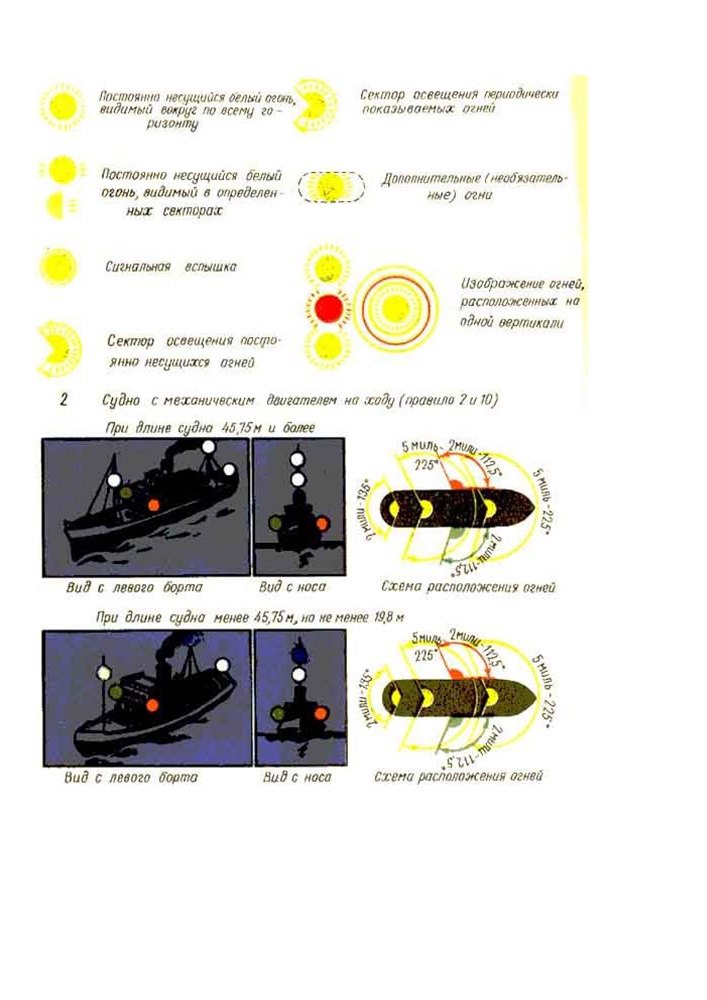

Приложение 3 Судовые огни и знаки согласно «Правил для предупреждения судов в море»
1. Условные обозначения судовых огней
168
169
