Работа на токарных станках с ЧПУ - часть 7

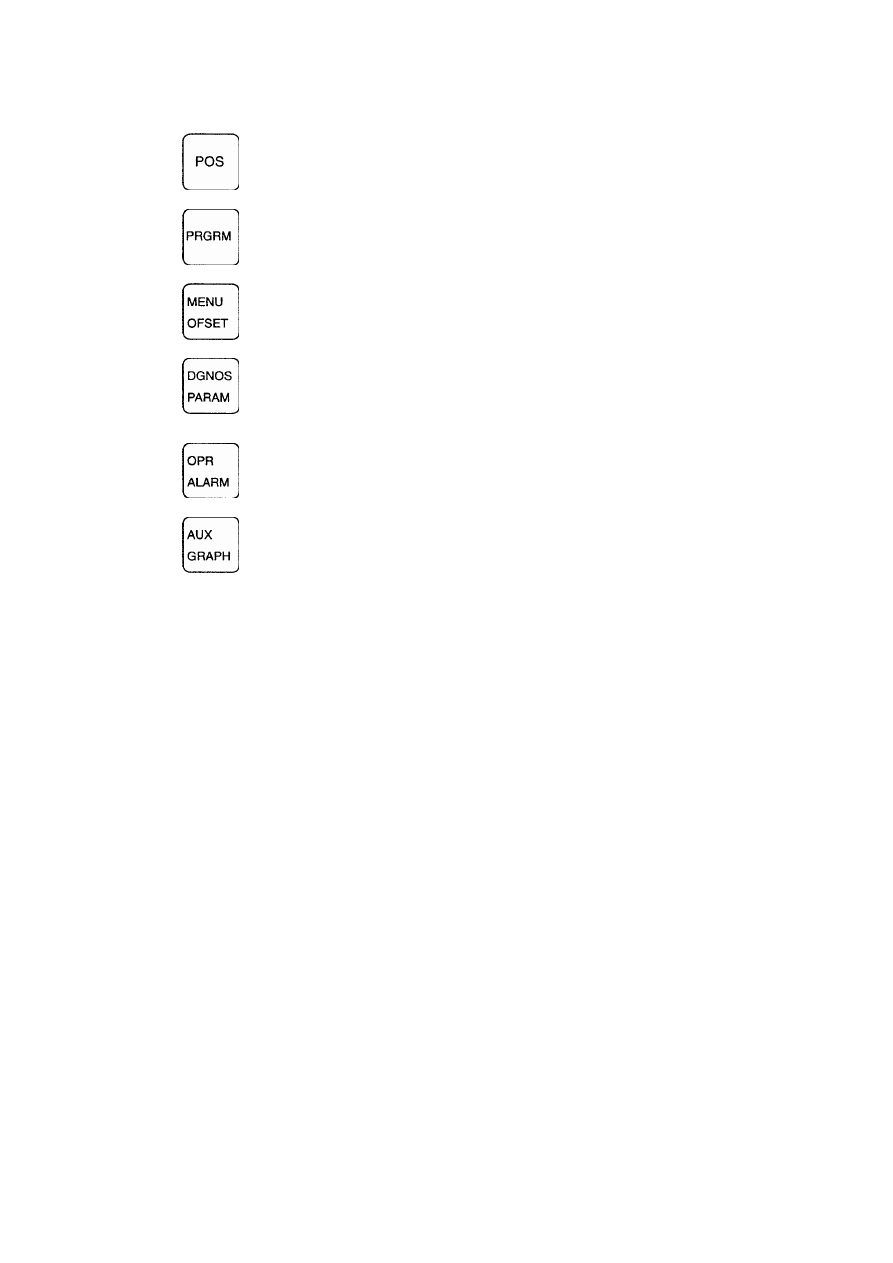

При  нажатии  на  эту  клавишу  на  экране  отображаются  текущие
координаты станка( абсолютные, в приращениях, все).

При  нажатии  на  эту  клавишу  на  экране  отображается  текущая
программа  обработки.

При  нажатии  на  эту  клавишу  на  экране  отображается  меню
коррекций на инструмент.

Режим

используется,

как

правило,

специалистами

по

техническому обслуживанию станка. При нажатии на эту клавишу
на

экране

отображаются

параметры

станка

или

режим

диагностирования работы узлов станка.

При нажатии на эту клавишу на экране отображаются сообщения об
ошибках. При возникновении аварийных ситуаций или ошибок этот
экран включается автоматически.

При  нажатии  на  эту  клавишу    включается  режим  графического
контроля (просмотра) управляющей программы .

1.2.2 Пульт станка

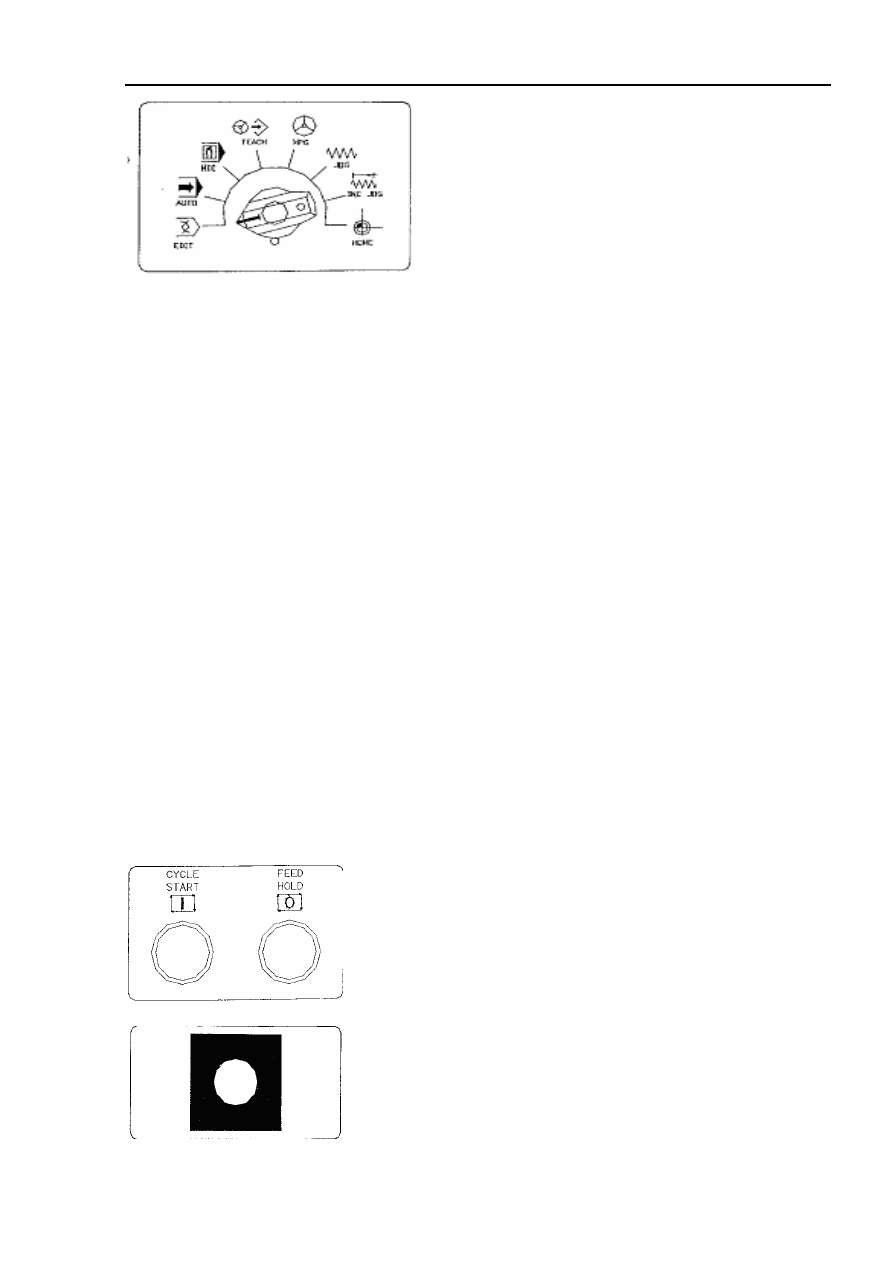

Переключатель режимов работы

EDIT (РЕДАКТИРОВАНИЕ): Редактор программ. В этом режиме можно вводить и
выводить УП с внешних устройств, составлять, редактировать и удалять программы.



AUTO (АВТОМАТИЧЕСКИЙ): Режим автоматической работы по выбранной УП.

MDI (РУЧНОЙ ВВОД ДАННЫХ): Используется при необходимости выполнения
локальных команд. Например: S1000M3; X200.Z150.T100 и т.д.



TEACH (ОБУЧЕНИЕ): Составление УП методом обработки детали. В настоящее время
практически не используется.

MPG («ЭЛЕКТРОННЫЙ МАХОВИЧОК»): Перемещение суппорта станка.

JOG (РУЧНОЕ ПЕРЕМЕЩЕНИЕ): Перемещение суппорта при нажатии клавиши
движения. Предварительно необходимо выбрать ось перемещения клавишами X или Z.
Подача осуществляется на скорости, установленной переключателем FEED

INC JOG (ДИСКРЕТНОЕ РУЧНОЕ ПЕРЕМЕЩЕНИЕ): Перемещение суппорта при
нажатии клавиши перемещения в этом режиме осуществляется дискретно – одно нажатие
– один дискрет. Величина дискрета устанавливается переключателем  RAPID / INC.Далее
аналогично режиму JOG



HOME: Выход в ноль станка. Обязательная процедура при включении станка.

CICLE START – пуск станка по программе в режиме
AUTO или MDI

FEED HOLD – остановка подачи. При нажатии на кнопку
CICLE START движение суппорта продолжается.

EMERGENCY STOP – кнопка аварийного выключения
станка. С ее помощью отключаются привода.

Светодиоды индикации (слева направо): выход в
ноль станка, зажим патрона, конец программы,
отсутствие масла в станции смазки, отсутствие
СОЖ.

WORK LAMP – включение освещения рабочей зоны станка.

TURRET CW CCW – вращение револьверной головки соответственно по и против
часовой стрелки.

BUZZER – включение звукового сигнала. При включении подаются звуковые сигналы
при окончании программы, останова по команде М01, аварийных ситуациях.

HIGH GEAR, LOW GEAR – соответственно, высокое и низкое давление зажима в
патроне. Давление устанавливается соответствующими маховичками.

X, Z – кнопки выбора осей движения в режиме MPG, JOG, INC JOG, HOME

HOME START – старт выхода в ноль станка по выбранной оси.

«+»  «-»

 выбор направления движения по осям.

 RAPID TRAVERSE – движение по осям на ускоренной подаче. Работает при
одновременном нажатии на кнопку

«+»

или

  «-»

и RAPID TRAVERSE.

SPINDLE CW и CCW – включение правых и левых оборотов соответственно. Кнопка
работает только в ручных (MPG, JOG, INC JOG) режимах.

SPINDLE STOP – выключение вращения шпинделя.

SPINDLE JOG – вращение шпинделя толчками. Применяется в тяжелых станках, у
которых повернуть патрон вручную достаточно тяжело.

SPINDLE DEC – уменьшение заданной скорости вращения шпинделя на 10% при
КАЖДОМ нажатии на кнопку, но не более чем на 50%.

SPINDLE INC - увеличение заданной скорости вращения шпинделя на 10% при
КАЖДОМ нажатии на кнопку, но не более чем на 20%.

SPINDLE 100%  - при нажатии на кнопку СРАЗУ устанавливается заданная скорость
вращения шпинделя.

SPINDLE RESET - останов шпинделя. Если во время исполнения программы была
нажата кнопка «FEED HOLD», подача по осям будет остановлена, но шпиндель будет
вращаться. Для остановки вращения шпинделя нажать кнопку «SPINDLE RESET», для
возобновления работы шпинделя – кнопку «CYCLE START».
