Работа на токарных станках с ЧПУ - часть 5

Отход ловителя с отрезанной
деталью

N39 G0X15.
N41 M29
N43
X150.Z200.T0500

5.Проталкивание
прутка для
следующей
детали до упора
и зажим

Смена отрезного резца на упор
и выключение шпинделя

Подпрограмма выталкивания
остатка прутка не выполняется,
т.к. включен режим BDT (см.
кадр N3 УП O0020)
Отключение режима BDT
Конец подпрограммы

N45
G0X150.Z200.T02
00M5
N47 X0Z-
101.T0202
/N49 M98P0021

N51 M34
N53 M99

6.Механическая
обработка
следующей
детали до
отрезки

Механическая обработка
детали: точение, сверление,
нарезание резьбы и т.п.

…………………..
………………….
…………………
………………….

7.Отрезка

8.Повторение
оп.5,6

DH-65 при обработке
последней детали
АВТОМАТИЧЕСКИ
формирует сигнал для УЧПУ
на отключение режима BDT

9.Отрезка
ПОСЛЕДНЕЙ
детали

После отрезки последней
детали и подходе упора
выполняется кадр N49-
подпрограмма O0021

N45
G0X150.Z200.T02
00M5
N47 X0Z-
101.T0202
/N49 M98P0021

10.Выталкивани
е остатка

Отключение режима BDT
Включение DH-65
Отход упора в положение для
беспрепятственного
выталкивания остатка
Выдержка времени
Подход упора

O0021

N1 M34
N3 M26
N5 G0Z150.

N7 G4X5.
N9 G0Z-101.
.

11.Ввод нового
прутка в
шпиндель

Выдержка времени для
осуществления цикла загрузки
нового прутка и проталкивания
его до упора
Включение режима BDT
Конец подпрограммы



N11 G4X15.

N13 M33
N15 M99



Начало  п.1

Выполнение подпрограммы
O0020

Примечание. 1. Координаты в программе рассчитаны для изготовления (отрезки)
тестовых заготовок Ø 12 мм длиной 100 мм.
2. Выдержки времени при работе барфидера с разными диаметрами прутков подбираются
опытным путем.

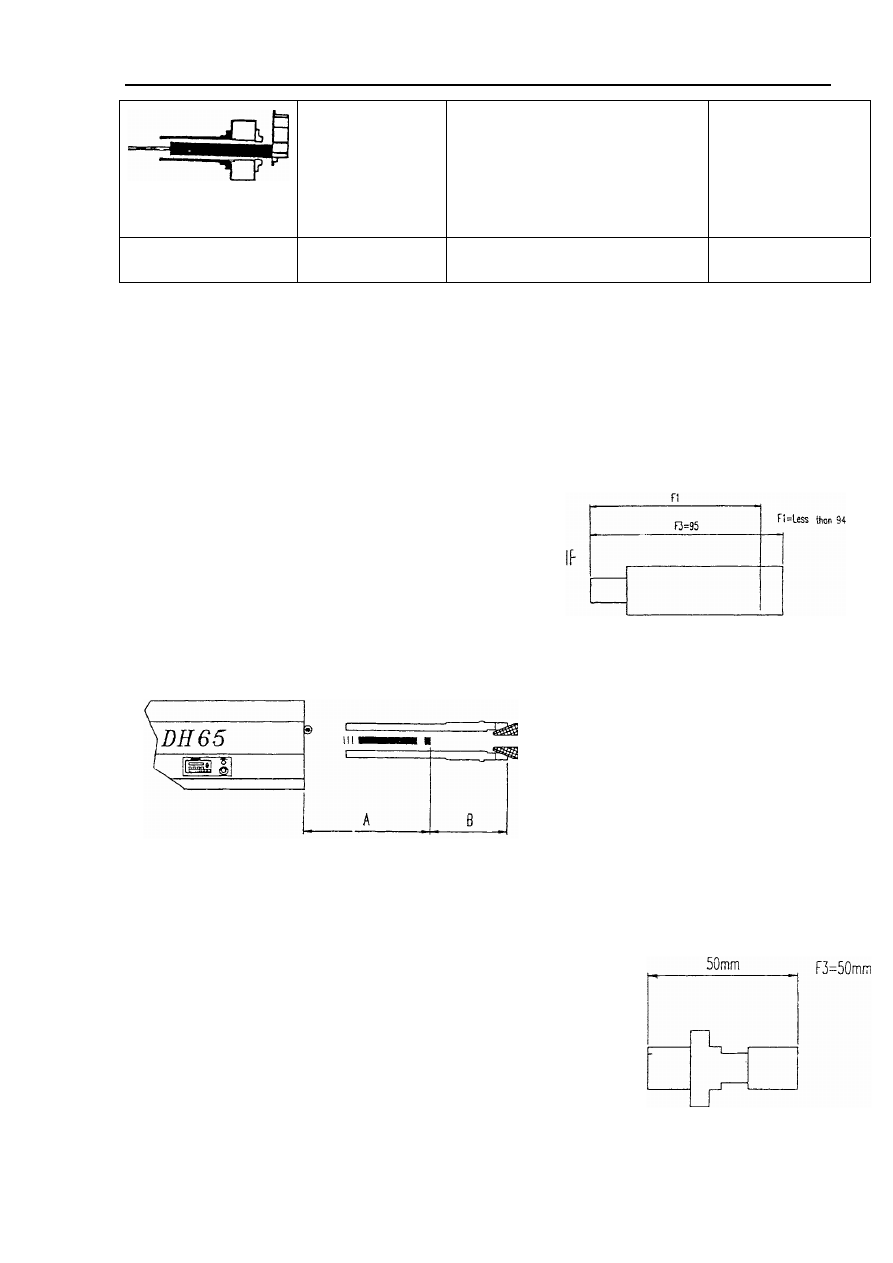

Пояснения по выбору и установке величин F1 – F8

F1: минимальная длина
Минимальная длина готового изделия должна
быть меньше установки F3. При механической
обработке, если получаемое изделие короче
предусмотренного минимального значения
установки, поступит сигнал тревоги. В
настоящее время этот параметр в системе
управления барфидером не используется.

F2: Предельное положение толкателя

F2=A

(1)  Когда толкатель находится в зоне «А», обратный ход соответствует установке F4.
(2)  Когда толкатель находится в зоне «В», обратный ход осуществляется до положения

«А».

F3: длина детали с учетом ширины отрезного резца.
(1)  Задайте значение  F3 для данной длины детали
(2)  При изменении длины детали, задайте новую величину

F3.

F4: обратный ход

Установка F4 должна быть более 1 мм при условии, что толкатель не касается конца
прутка.

Примечание. Длина пути возврата пневматического цилиндра всегда превышает
установленное значение.

F5: надежная длина

(1) F5 контролирует  подачу нового прутка в зажимной патрон пластиной 2.6 ( см. лист

03 2 раздела “PARTS LIST” Руководства по эксплуатации DH-65.

(2)  Если новый пруток застрянет в шпинделе или зажимном патроне, устройство для

подачи прутков подаст сигнал тревоги.

(3)  Задайте правильно установку.

При слишком большом значении станок не запустится.

F6: точка конца прутка – предельное значение для механической обработки (конец
прутка)

Поместите толкатель в цангу или патрон
станка в ручном режиме так, чтобы торец
толкателя совпадал с торцом кулачка или
цанги. Это положение толкателя и есть точка
F6 – точка, до которой толкатель доходит при
минимальной длине зажима в станке.

F7: точка выхода толкателя из зажимного патрона – точка выталкивания остатка.

F7 – точка, находящаяся  на расстоянии 15 мм
от торца цанги или кулачка патрона. Значение
установки F7 всегда больше значения F6, в
противном случае устройство DH-65 подаст
сигнал тревоги.

F8: точка +Z: предел первоначального положения прутка

При соприкосновении с прутком толкатель
будет толкать до упора, который определяется
установкой F8.

Примечание.  После монтажа и регулировки устройства DH-65 необходимо задать

значение величин F1-F8. Значения величин F2, F5, F6, F7 и F8 считываются
с дисплея DH-65.  Установки F1 и F3 задаются пользователем при
изменении длины детали. Установки F2 и F4 должны быть такими, чтобы
толкатель при вращении шпинделя находился ВНЕ ЕГО.

ЗНАЧЕНИЯ F1 – F8

На DH-65 Т6:

1. Установлены  F1=100, F2=413, F3=103, F4=15, F5=745, F6=1342, F7=1364, F8=1594.

ПРИМЕЧАНИЕ. Величины установлены для изготовления (отрезки) тестовых заготовок
Ø 12 мм длиной 100 мм.

1.1.3.4

Определение нуля детали

Нуль детали устанавливается двумя способами:

1. с помощью функции G50 - установка системы координат детали через G50
2. с помощью функций G54-G59 (1,2 и т.д. системы координат)

Необходимо отметить, что функции G54-G59 являются опцией в станках с ЧПУ Fanuc 0, а
в Fanuc 0i эти функции стандартны.Функция G50 присутствует во всех системах ЧПУ
Fanuc для токарных станков, однако при выключении станка или при выходе в нуль
станка в режиме “ZRN” нуль детали теряется. Поэтому в тексте УП в комментариях
необходимо для каждой детали указывать координату по Z нуля детали. Координата нуля
детали по  X всегда равна 0 ( ось вращения).
Например:
O0010(WTULKA )
(KULACHOK ZAKAL)
(ZAGOTOVKA D=25 L= 800, N=31 DET)
(CYCLE TIME M  S)
(G50 Z 397)

Нуль детали можно определить при наладке станка (как это делать будет изложено в
разделе Наладка станка), но можно определить и сразу при разработке УП.
Предварительно нужно только измерить с помощью индикации самого станка расстояние
