Каталог гидравлики ОАО «Пневмостроймашина» - часть 8

113

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Блоки управления 100 ВНМ&01

Условное графическое
обозначение
100 ВНМ-01, 100 ВНМ-04,
100 ВНМ-07, 100 ВНМ-10

Условное графическое
обозначение
100 ВНМ-02, 100 ВНМ-05,
100 ВНМ-08

Р — подвод давления питания;
Т — слив;
I, II, III, IV — отводы давления управления;
У,У1,У2 — дополнительные отводы
управления — 1,2,3-контакты микроперек-
лючателя; 4,5,6-подсоединительные
провода
1,2,3 — контакты микропереключателей
4,5,6 — подсоединительные провода

Электрическая схема

Блоки управления
100 ВНМ&03,

(остальное

см. 100 ВНМ),
100 ВНМ&04,

(остальное

см. 100 ВНМ-01),
100 ВНМ&05,

(остальное

см. 100 ВНМ-02),

Блоки управления
100 ВНМ&06

(остальное см.

100 ВНМ),
100 ВНМ&07

(остальное см.

100 ВНМ-01),
100 ВНМ&08

(остальное см.

100 ВНМ-02),

Блоки управления
100 ВНМ&01
(остальное см. 100 ВНМ)

Блоки управления
100 ВНМ&02
(остальное см. 100 ВНМ-01)

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

114

Блоки управления 100 ВНМ&09
(остальное см. 100 ВНМ)

Блоки управления 100 ВНМ&10
(остальное см. 100 ВНМ, 100 ВНМ-01)

Блоки управления 100 ВНМ

Р — подвод давления питания;
Т — слив;
I, II, III, IV — отводы давления управления;
У — дополнительный отвод управления.

Условное графическое
обозначение

15°

115

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Блоки управления четырехзолотниковые
с двумя рукоятками серии 101 ВН

Условное графическое обозначение
блоков управления 101 ВН, 101 ВН-01,
101 ВН-02

Блоки управления 101 ВН&01 (Н=380)
101 ВН&03 (Н=303)

(остальное см. 101 ВН)

Блоки управления 101 ВН&02
(остальное см. 101 ВН)

Р — подвод давления питания;
Т — слив;
I, II, III, IV — отводы давления управления.

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

116

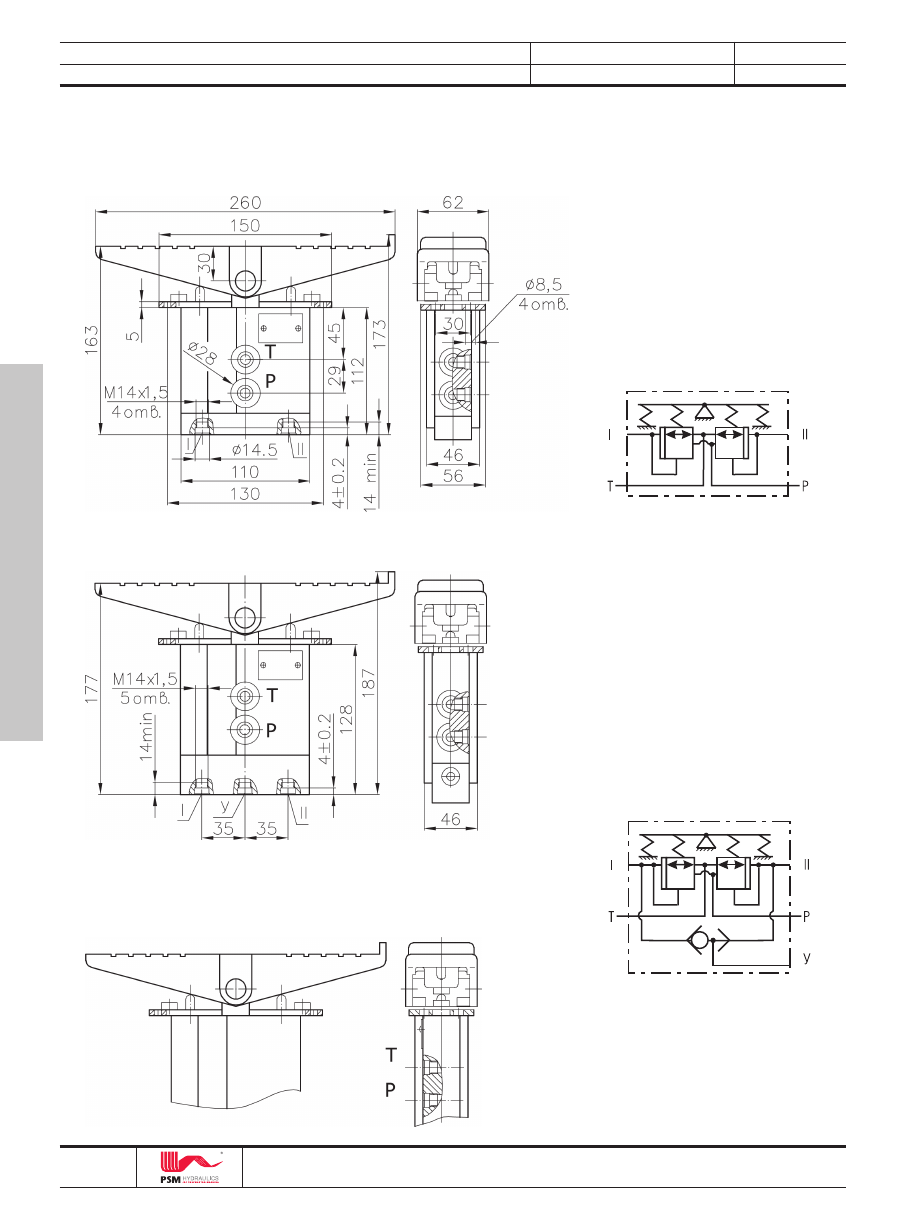

Блоки управления двухзолотниковые,
однопедальные 110 ВFМ

Условное графическое
обозначение

Блоки управления 110 ВFМ&01
(остальное см. 110 ВFМ),
110 ВFМ&03

(остальное см. 110 ВFМ-02)

Блоки управления 110 ВFМ&02
(остальное см. 110 BFM)

Условное графическое
обозначение

Р — подвод давления питания;
Т — слив;
I, II — отводы давления управления;
У — дополнительный отвод.

117

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Блоки управления 110 ВFМ&04,
110 ВFМ&05, 110 ВFМ&08, 110 ВFМ&09

Блоки управления 110 ВFМ&04
(остальное см. 110 BFM)

110ВFМ&08
(остальное см. 110 BFM-04)

110ВFМ&05
(остальное см. 110 BFM-04)

110ВFМ&09
(остальное см. 110 BFM-04)

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

118

Блоки управления 110 ВFМ&06,
110 ВFМ&07, 110 ВFМ&10, 110 ВFМ&11

Блоки управления 110 ВFМ&06
(остальное см. 110 BFM-02)

110ВFМ&10
(остальное см. 110 BFM-06)

110ВFМ&07
(остальное см. 110 BFM-04)

110ВFМ&11
(остальное см. 110 BFM-06)

119

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Блоки управления двухзолотниковые,
с двумя педалями серии 111 ВFМ

Условное графическое
обозначение

Блоки управления 111 ВFМ &01
(остальное см. 111 BFM)

Р — подвод давления питания;
Т — слив;
I, II — отводы давления управления;
У — дополнительный отвод.

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

120

Гидроклапан обратный
4121.20.90

Гидроклапан обратный предназначен для свобод-

ного пропускания рабочей жидкости только в одном
направлении, а при наличии дросселирующего отвер-

стия в клапане и для ограничения потока рабочей жидко-
сти в обратном направлении, в гидросистемах строитель-
ных, дорожных и коммунальных машин.

Изготавливается по ТУ 22-1.020-102-95.

Наименование показателей

Условный проход, мм
Давление на входе, МПа (кгс/см

)

• номинальное
• максимальное
• минимальное
Давление открывания, МПа, не более
Расход рабочей жидкости при кинематической
вязкости 15—25 мм

/с, л/мин

• номинальный
• максимальный
Внутренняя герметичность (макс. внутренние
утечки) при номинальном давлении, л/мин
4121.20.90

-1
-2
-3
-4
-5
-6

Перепад давления, МПа
• при номинальном расходе рабочей жидкости
• при максимальном расходе рабочей жидкости
Масса, кг

4121.20.90

4121.20.90-1

4121.20.90-6

4121.20.90-2
4121.20.90-3
4121.20.90-4
4121.20.90-5

25 (250)
32 (320)

0,3 ( 3)

0,04

0,05

125

0,008
0,008

10
15
13

0,008

0,043

0,16

0,138

0,31

0,8

Гидроклапаны

Основные технические характеристики

121

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидроклапан обратный 4121.20.90

Гидроклапан обратный 4121.20.90&1

Гидроклапан обратный 4121.20.90&2, 4121.20.90&3,
4121.20.90&4, 4121.20.90&5

Гидроклапан обратный 4121.20.90&6

Условное графическое
обозначение

Обозначение

d, мм

Предельное
отклонение

4121.20.90 – 2

1,0

Н11

4121.20.90-3

1,2

Н11

4121.20.90-4

1,1

Н11

4121.20.90-5

1,4

Н11

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

122

Гидроклапан обратный 530.25

Гидроклапаны обратные предназначены для сво-

бодного пропускания потока рабочей жидкости в од-
ном направлении и запирания потока в обратном на-
правлении в гидросистемах строительных, дорожных
и коммунальных машин.

Гидроклапаны обратные могут встраиваться в отдель-

ные корпуса и многофункциональные блоки.

Изготавливаются по ТУ 22-1.020-102-95.

Размеры гнезда для гидроклапана 530.25.10
аналогичны размерам гнезда для
предохранительного гидроклапана 510.32

Гидроклапан обратный 530.25.00

Гнездо под клапан 530.25.00

Зависимость перепада давления
от расхода

Гидроклапан обратный 530.25.10

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

)

• номинальное
• максимальное
• минимальное
Давление открывания, МПа
(кгс/см

), не более

Номинальный перепад давлений,
МПа (кгс/см

)

Расход рабочей жидкости, (л/мин)
• номинальный
• максимальный
Внутренняя герметичность
(максимальные внутренние
утечки), см

/мин, не более

Масса (без рабочей жидкости),
кг, не более
Температура окружающей среды, °С

Значение
25

40 (400)
50 (500)
0,1 (1)
0,1

0,8 (8)

320
360
не
допускаются

0,29

от минус 60 до +50

123

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Зависимость перепада давления
от расхода

Р — подвод;
А — отвод;
У — управление;
1 — прямой поток (Р А);
2 — обратный поток (А Р).

Гидрозамок односторонний предназначен для сво-

бодного пропускания рабочей жидкости в прямом на-
правлении, а при подаче давления управления – в
обратном направлении в гидросистемах строитель-
ных, дорожных и коммунальных машин.

Изготавливаются по ТУ 22-1.020-102-95.

Для присоединения изделия к элементам гидравли-

ческой схемы комплектуемых машин применять штуцеры
с присоединительными местами по ГОСТ 9833-73 и коль-
ца резиновые по ГОСТ 18829-73: для резьбы М18

× 1,5 -

015-018-19-2-3, для наружной резьбы М33

× 2 – 030-035-

30-2-3.

Гидрозамок односторонний 541.08.00

Условное графическое обозначение

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

)

• номинальное
• максимальное
• минимальное
Давление управления, МПа (кгс/см

)

• максимальное
• минимальное
Давление открывания, МПа (кгс/см

)

Отношение площадей поршня управле-
ния и клапана
Объем камеры управления, см

Расход рабочей жидкости, л/мин
• номинальный
• максимальный
Внутренняя герметичность (максималь-
ные внутренние утечки) при номиналь-
ном давлении, см

/мин:

а) в основных гидролиниях;
б) в гидролинии управления
Масса, кг

Значение
8

25 (250)
32 (320)
0,5 (5)

10 (100)
0,2 (2)
0,06±0,015
(0,6±0,15)
3,3

16
25

не допускается
50
0,7

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

124

Зависимость перепада давления
от расхода

Р — подвод;
А — отвод;
У, У1 — управление;
1 — прямой поток (Р А);
2 — обратный поток (А Р).

Условное графическое обозначение

Гидрозамок односторонний 541.12.00 предназна-

чен для свободного пропускания рабочей жидкости в
прямом направлении, а при подаче давления управ-
ления – в обратном направлении в гидросистемах
строительных, дорожных и коммунальных машин. Из-
готавливаются по ТУ 22-1.020-102-95.

Для присоединения изделия к элементам гидравли-

ческой схемы комплектуемых машин применять штуце-
ры с присоединительными местами по ГОСТ 9833-73 и
кольца резиновые по ГОСТ 18829-73:
• для резьбы М 22

× 1,5 — 019-022-19-2-3,

• для резьбы М 27

× 2 — 024-028-25-2-3,

• для резьбы М 42

× 2 — кольцо медное 42 М 1 ГОСТ

23358-87.

Гидрозамок односторонний 541.12.00

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

• номинальное
• максимальное
• минимальное
Давление управления, МПа (кгс/см

• максимальное
• минимальное
Давление открывания, МПа (кгс/см

)

Отношение площадей поршня управле-
ния и клапана
Объем камеры управления, см

Расход рабочей жидкости, л/мин:
• номинальный
• максимальный
Внутренняя герметичность (максималь-
ные внутренние утечки) при номиналь-
ном давлении, см

/мин:

а) в основных гидролиниях;
б) в гидролинии управления
Масса, кг

Значение
12

25 (250)
32 (320)
0,5 (5)

13 (130)
0,3 (3)
0,06±0,015
(0,6±0,15)
2,5

63
125

не допускается
100
2,8

125

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

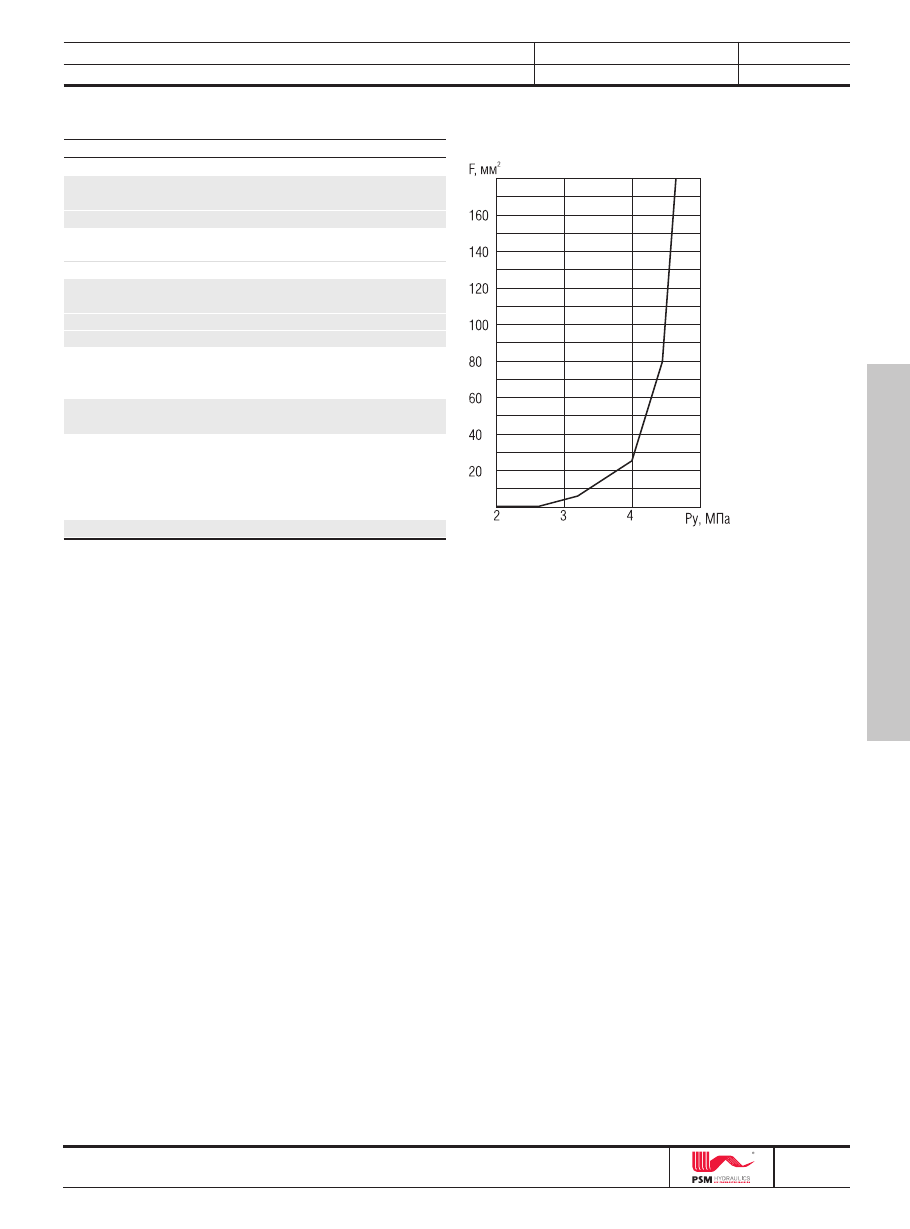

Зависимость площади дроссельной щели
от давления управления

Р — подвод;
А — отвод;
У — управление;
1 — прямой поток (Р А);
2 — обратный поток (А Р).

Гидроклапан тормозной 97020 предназначен для

поддержания заданной оператором скорости переме-
щения рабочих органов, движущихся под действи-
ем попутной внешней нагрузки и обеспечения жест-

кости фиксации положения рабочего оборудования в гид-
росистемах строительных, дорожных и коммунальных ма-
шин.

Изготавливается гидроклапан по ТУ 22-1.016-257-93.

Гидроклапан тормозной 97020

Условное графическое обозначение

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

)

• номинальное
• максимальное
Диапазон давления управления, МПа
Расход рабочей жидкости, л/мин
• номинальный
• максимальный, не менее
Внутренняя герметичность
(максимальные внутренние
утечки), см

/мин

Масса (без рабочей жидкости),
кг, не более

Значение
25

20 (200)
25 (250)
1,5—6,0

200
250
0

2,5

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

126

Блок тормозной гидроклапанов 98030 предназ-

начен для поддержания заданной оператором скоро-
сти перемещения рабочих органов, движущихся под
действием попутной внешней нагрузки, предохране-
ния гидропривода от давления превышающего уста-
новленное и обеспечения фиксации положения ра-
бочего оборудования в гидросистемах строительных,
дорожных и коммунальных машин.

Блок тормозной изготавливается по ТУ 4144-012-

05786886-96.

Для соединения блока с элементами гидравлической

схемы комплектуемого изделия следует применять:
• для резьбы М22

× 1,5 штуцеры с присоединительными

местами по ГОСТ 25065-90 и резиновые кольца 019-023-
25-2-3 ГОСТ 18829-73,
• для резьбы М33

× 2 штуцеры с присоеди-нительными

местами по ГОСТ 9833-73 и резиновые кольца 030-034-
25-2-3 ГОСТ 18829-73,
• для гнезда

∅ 30 резиновые кольца 025-030-30-2-3 ГОСТ

18829-73.

Блок тормозной гидроклапанов 98030

Условное графическое
обозначение

Р — подвод;
Т — слив;
У — управление;
А — рабочий отвод;
1 — гидроклапан предохранительный У462.827;
2 — гидроклапан обратный 530.25.10;
3 — гидроклапан тормозной 97020.

127

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

)

• номинальное
• максимальное
Давление управления, МПа (кгс/см

)

• максимальное
• минимальное
Расход рабочей жидкости, л/мин
• минимальный
• номинальный
• максимальный
Внутренняя герметичность
(максимальные внутренние утечки),
см

/мин, не более

Диапазон настройки предохранительно-
го клапана, МПа (кгс/см

)

Максимально допустимое изменение
давления настройки предохранительно-
го клапана при изменении расхода
через клапан 10—110 л/мин,
МПа (кгс/см

)

Масса (без рабочей жидкости), кг

Значение
25

25 (250)
32 (320)

6,0 (60)
1,5 (15)

10
110
160
200

20—32

6,0 (60)

17,6

Зависимость площади дроссельной щели
от давления управления

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

128

Пневмогидроаккумулятор
с гидроклапанами 64000А

Пневмогидроаккумулятор с гидроклапанами

64000А предназначен для питания от гидролинии
высокого давления систем дистанционного управле-
ния золотниками гидрораспределителей в гидросис-
темах строительных, дорожных и коммунальных ма-
шин. Изготавливается по ТУ 22-5818-84.

Редуцированное давление на выходе блока

обеспечивается встроенным в блок редукционным
клапаном.

Предохранительный клапан обеспечивает защиту

системы дистанционного управления. Пневмогидроакку-
мулятор (заряженный техническим азотом) обеспечивает
функционирование системы управления при отключении
приводного двигателя.

Уплотнение присоединительных отверстий выполне-

но по ГОСТ 9833-73 резиновыми кольцами 011-014-19-2-
3 по ГОСТ 18829-73.

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

• номинальное
• максимальное
• минимальное
Давление открытия обратного клапана,
МПа (кгс/см

), не более

Расход рабочей жидкости на выходе,
л/мин ( номинальный)
Вместимость номинальная, дм

Давление «зарядки» газа в баллоне,
МПа (кгс/см

)

Допустимое отношение максимального
редуцированного давления рабочей
жидкости к давлению «зарядки» газа
Давление настройки редукционного
клапана, МПа ( кгс/см

)

• номинальное
• максимальное
Максимальное превышение давления
настройки редукционного клапана при
мгновенном возрастании давления,
МПа, (кгс/см

)

Давление настройки предохранительно-
го клапана, МПа (кгс/см

)

• максимальное
• минимальное
Максимальное превышение давления
настройки предохранительного клапана
при мгновенном возрастании давления,
МПа ( кгс/см

)

Масса, кг, не более
Класс чистоты рабочей жидкости по
ГОСТ 17216-71,не ниже

Значение
8

32 (320)
40 (400)
3,0 (30)
0,05 (0,5)

0,63
0,7

+0,05

+0,5

)

3,0 (30)
3,5 (35)
2,0 (20)

5,0 (50)
4,0 (40)
2,5 (25)

8
12

Зависимость редуцированного давления
от расхода

Зависимость изменения объема рабочей
жидкости от давления

содержание .. 6 7 8 9 ..
