Каталог гидравлики ОАО «Пневмостроймашина» - часть 9

129

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

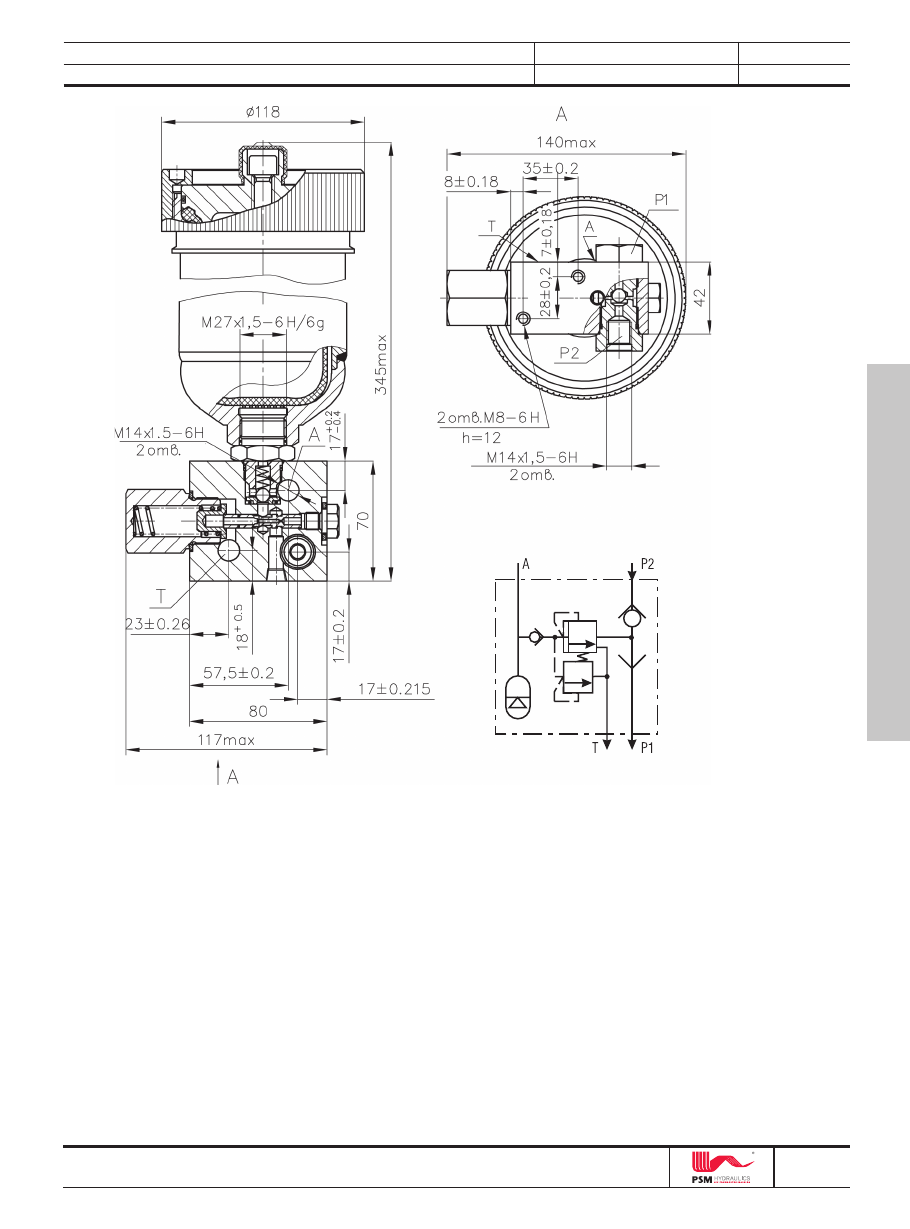

Р1, Р2 — подвод;
А — отвод;
Т — слив.

Условное графическое обозначение

39

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

130

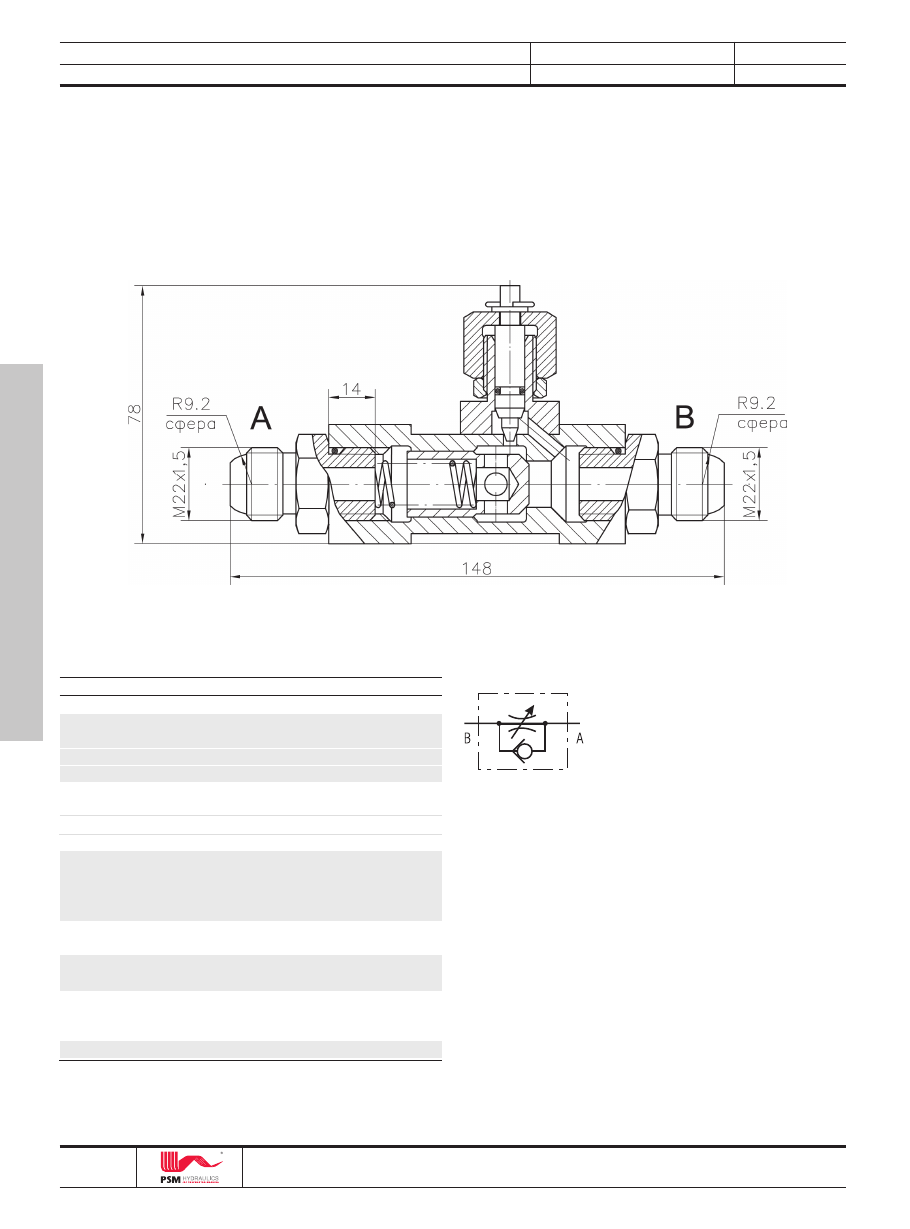

Гидродроссель 21.15.000

Гидродроссель предназначен для ограничения

потока рабочей жидкости в одном направлении и сво-
бодного пропускания его в обратном направлении.

Гидродроссель изготавливается по ТУ 22-1.020-

102-95.

Для присоединения гидродросселя к элементам гид-

равлической схемы комплектуемого изделия следует при-
менять рукава высокого давления с резьбой М22х1,5 и
внутренним углом конуса 74°.

40

Условное графическое обозначение

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

2

)

• номинальное
• максимальное
• минимальное
Расход рабочей жидкости, л/мин
• номинальный
• максимальный
• минимальный
Внутренняя герметичность (максималь-
ные внутренние утечки) при закрытом
гидродросселе и  номинальном давле-
нии, л/мин, не более
Давление открывания обратного клапа-
на, МПа (кгс/см

2

)

Номинальный перепад давления на
обратном клапане, МПа (кгс/см

2

)

Сопротивление гидродросселя при
полном открытии и номинальном
расходе, МПа (кгс/см

2

)

Масса, кг

Значение
12

12 (120)
16 (160)
5 (50)

50
75
0,05
0,05

0,05 (0,5)

0,15 (1,5)

0,35 (3,5)

0,7

А — подвод дросселируемого

потока рабочей жидкости;

В — подвод свободного потока

рабочей жидкости.

131

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидрозамок 21.18.000

Гидрозамок предназначен для пропускания пото-

ка рабочей жидкости в одном направлении и пере-
крытия его в обратном направлении.

Гидрозамок изготавливается по ТУ 22-1.020-102-95.

41

Условное графическое обозначение

А — подвод запираемого потока рабочей

жидкости (от гидроцилиндра);

В — подвод свободного потока рабочей

жидкости (от гидрораспределителя);

Х — подвод управляющего потока рабочей

жидкости (для открытия гидрозамка).

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

2

):

• номинальное
• максимальное
• минимальное
Давление открытия обратного клапана,
МПа (кгс/см

2

)

Давление управления, МПа (кгс/см

2

)

• максимальное
• минимальное
Отношение площадей поршня
управления и клапана
Расход рабочей жидкости, л/мин,
номинальный
Внутренние утечки при номинальном
давлении, см

3

/мин

• в основных гидролиниях
• в линии управления
Масса, кг

Значение
12

16 (160)
25 (250)
5 (50)
0,8 ±0,15
(8±1,5)

8,0 (80)
6,0 (60)
11

50

0
<20
0,92

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

132

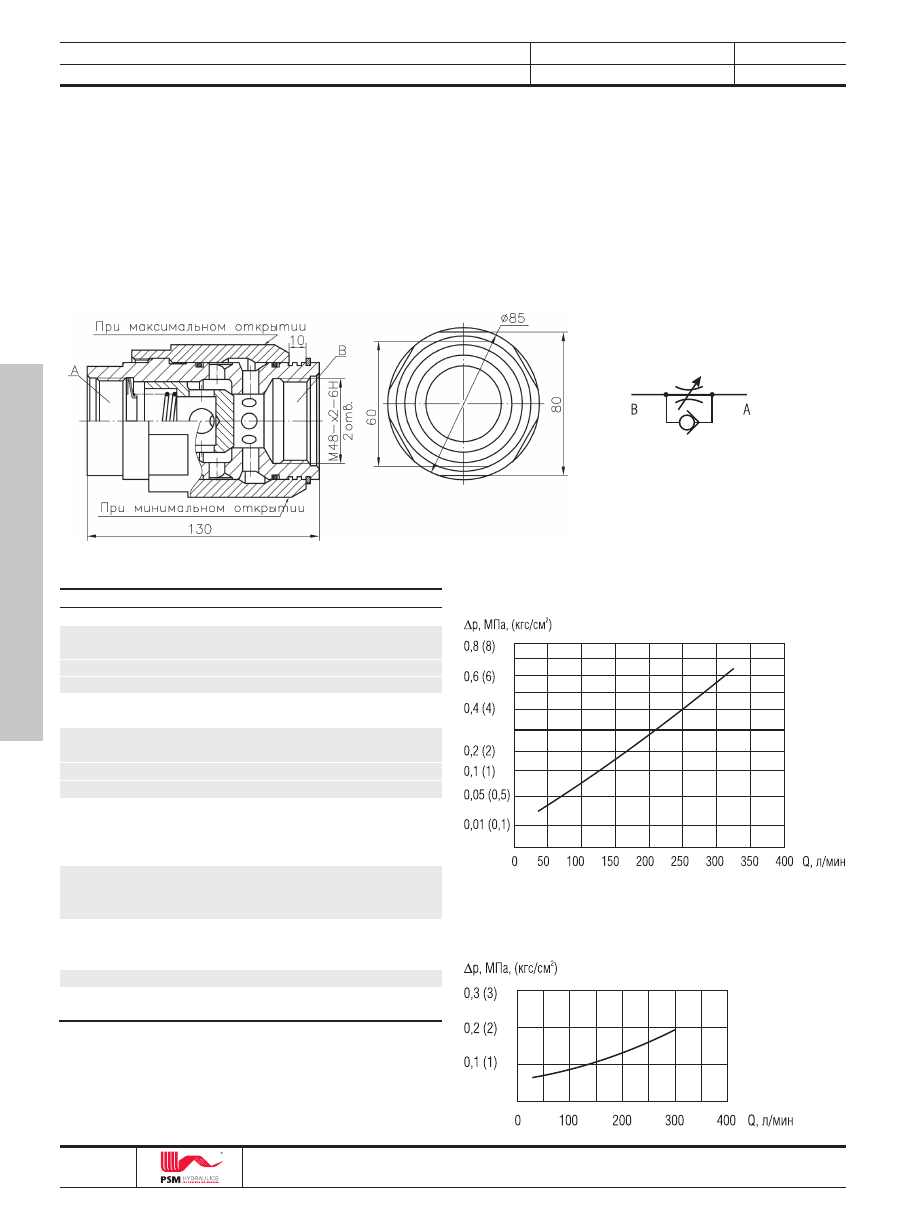

Дроссель с обратным гидроклапаном 62900А

Дроссель с обратным гидроклапаном предназна-

чен для ограничения потока рабочей жидкости в од-
ном направлении и свободного пропускания потока в
обратном направлении  в гидросистемах.

Дроссель изготавливается по ТУ 22-1.020-102-95.
При направлении потока от А к В рабочая жид-

кость проходит через дроссель, а при направлении от

В к А – через обратный гидроклапан. Поток регулируется
изменением рабочего сечения окон дросселя при враще-
нии поворотного корпуса.

При подсоединении дросселя применять кольца 046-

050-25-2-3 ГОСТ 18829-73 и штуцеры с присоединитель-
ными размерами по ГОСТ 9833-73.

Условное графическое
обозначение

А — подвод дросселируемого
потока рабочей жидкости;
В — подвод свободного потока
рабочей жидкости.

Зависимость перепада давления от
расхода на обратном клапане при
закрытом дросселе

Зависимость перепада давления от
расхода на дросселе

Основные технические характеристики

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

2

):

• номинальное
• максимальное
• минимальное
Давление открывания обратного
клапана, МПа (кгс/см

2

),  не более

Расход рабочей жидкости, л/мин:
• номинальный
• максимальный
• минимальный
Внутренняя герметичность (максималь-
ные внутренние утечки) при закрытом
дросселе и при номинальном давлении,
л/мин, не более
Номинальный перепад давления на
обратном клапане при закрытом
дросселе, МПа (кгс/см

2

), не более

Сопротивление дросселя  при полном
его открытии и номинальном расходе,
МПа (кгс/см

2

), не более

Масса, кг
Температура окружающей среды
рабочая, °С

Значение
32

32 (320)
40 (400)
0,4 (4)
0,05 (0,5)

250
320
9
8,5

0,15 (1,5)

0,35 (3,5)

3,8
от – 60
до + 50

42

133

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

19

Раздел 7

Раздел 8

300 КД/2005

Рукава высокого давления РВД

Лист 2

Листов 2

134

Рукава высокого давления (РВД)

Рукава  высокого давления (РВД) с металлически-

ми навивками или оплетками и неразъемными нако-
нечниками предназначены для использования в ка-
честве гибких трубопроводов для подачи рабочих
жидкостей (бензин, керосин, гидравлические и мо-

Пример обозначения РВД при заказе с условным

проходом 8 мм, разрывным давлением 140 МПа, дли-
ной 1250 мм, с рукавом 2SN DIN20021-97, климатичес-
кого исполнения У1, сферическим наконечником, при-

торные масла на нефтяной основе и их заменители, водо-
масляная эмульсия, вода) в гидросистемах машин и ком-
муникациях различного назначения.

При заказе рукава указывать его обозначение соглас-

но структурной схемы

соединительной резьбой гайки М16

× 1,5 и углом конуса

ответного штуцера согласно таблицы 1:

РВД 8.140.1250.2SN.У1&Cф М16

××××× 1,5 ТУ 4833&001&

00239882&2004

Обозначение
РВД

РВД 8.140.L.2SN.
У1-Cф М16

× 1,5

РВД 12.110.L.2SN.
У1-Cф М22

× 1,5

РВД 16.100.L.2SN.
У1-Cф М27

× 1,5

РВД 20.140.L.4SР.
У1-Cф М33

× 2,0

РВД 25.110.L. 4SР.
У1-Cф М42

× 2,0

Услов&
ный
проход,
Dу, мм

8

12

16

20

25

Разрыв&
ное
давление
Р

разр

, МПа

140

110

100

140

112

Рекомендуе&
мое рабочее
давление,
Р

раб

, МПа, при

запасе
прочности
n=4
35

27,5

25

35

28

Длина
L*, мм
крат&
ная
200 мм

450—
15000

Группа,
тип
рукава,
стандарт

2SN
DIN20021-
97

4SР
DIN20023-
87

Присоедини-
тельная
резьба
D, мм

М16

× 1,5-7Н

М22

× 1,5-7Н

М27

× 1,5-7Н

М33

× х2-7Н

М42

× 2-7Н

Конструктивные элементы

Угол конуса
ответного
штуцера,°

24,60

24,37,60

37,60

24,37,60

Размер
под
ключ
S, мм

19

27

32

41

50

* — По желанию заказчика возможно изготовление РВД любой
длины, кратной 50 мм;
** — По согласованию с изготовителем возможна поставка с
ниппелем: коническим, фланцевым прямым или фланцевым
отогнутым и др.

Мин.
радиус
изгиба,
R min,
мм

115

180

200

300

300
