Каталог гидравлики ОАО «Пневмостроймашина» - часть 6

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

*— в новых разработках не использовать

Пример записи обозначения насосного агрегата
с регулируемыми насосами

333.1.112.100.770, где 333 — насосный агрегат с регулируемыми насосами

— три насоса (трехпоточный)
1 — модель
112 — рабочий объем наибольшего насоса, см

1 — исполнение выходного вала шлицевое

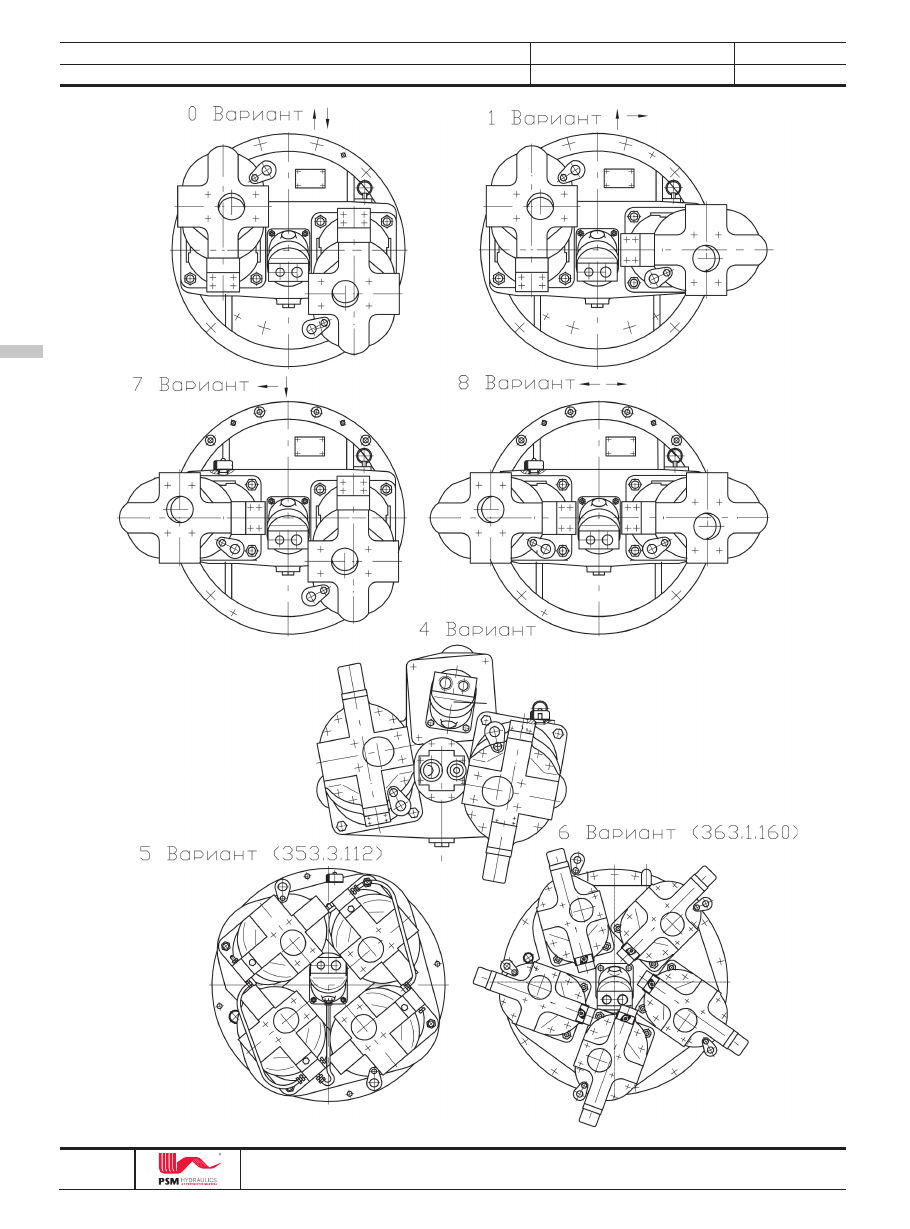

0 — варианты установки насосов
0 — направление вращения выходного вала правое
7 — насос 313.3.112
7 — насос 313.3.112
0 — вспомогательный насос 310.12

Структурная схема

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

Значение параметров для насосных агрегатов

Значение параметров для моторных агрегатов

(в стадии разработки)

Наименование параметра

Потребляемый крутящий момент, Н•м, в
диапазоне
Мощность номинальная потребляемая, кВт,
в диапазоне
Частота вращения вала агрегата, с-1
• номинальная
• максимальная
КПД полный
Масса
(без рабочей жидкости), кг

Наименование параметра

Крутящий момент, Н•м,
• номинальный в диапазоне
Мощность номинальная эффективная, кВт,
в диапазоне
Частота вращения вала агрегата, с-1
• номинальная
• максимальная
КПД полный
Масса
(без рабочей жидкости), кг

233…55
333…55
233…56
333…56
от 115
до 370
от 27 до 85

30
40
0,90
74

433…55
533…55
от 100
до 330
от 23
до 76

30
40
0,9
74

233…107
333…107
233…112
333…112
от 200
до 700
от 45
до 160

25
35
0,88
110

433…112
533…112
от 180
до 630
от 40
до 145

25
35
0,88
110

353…112

от 330
до 1250
от 95
до 465

25
35
0,88
224

453…112
553…112
от 300
до 1120
от 85
до 420

25
35
0,88

233…160
333…160

от 280
до 1040
от 65
до 240

25
35
0,85
155

433…160
533…160
от 250
до 935
от 60
до 215

25
35
0,85
155

263…160
363…160

от 560
до 2160
от 130
до 500

25
35
0,88
440

463…160
563…160
от 450 до
1730
от 100
до 400

25
35
0,88
440

Технические характеристики
агрегата

223…80

от 350
до 440
от 55
до 105

25
38
0,90
55

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

Рабочий объем
основного
насоса/размер
D1
D2
D3
D4
D5
D6
L
L1
L2
L3
L4
L5
L6
L7
α°

G
G1

315
360
335
∅ 11 (10 отв.)
М12—7Н
17
90

132
7
60
8,5
24
35
0°

×h8×2×9h

362
405
381
∅ 11 (8 или 10 отв.)
М12—7Н
17
80
232
111
8
52 или 55
8,5
24
35
0° (15° для
323.3.55.100.22)
45

×h8×2×9g

×f7×2×9g или

Эв.35

×2,75×12

ГОСТ6033-51

362
405
381
∅ 11 (10 отв.)
М12—7Н
17
80
232
111
8
55
8,5
24
35
0°

×h8×2×9g

×f7×2×9g или

ЭВ.35

×2,75×12

ГОСТ6033-51

107

447,7
495
466,7
∅ 11 (12 отв.)
М16—7Н
28
69
258
170
8
60
10
32
45
15°

×h8×2×9h

112

447,7
495
466,7
∅ 11 (12 отв.)
М16—7Н
28
69
310 (230)
170
8
60
10
32
45
15°

×h8×2×9h

×3,5×10d или

ЭВ.35х2,75х12
ГОСТ6033-51

Технические характеристики
агрегата

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

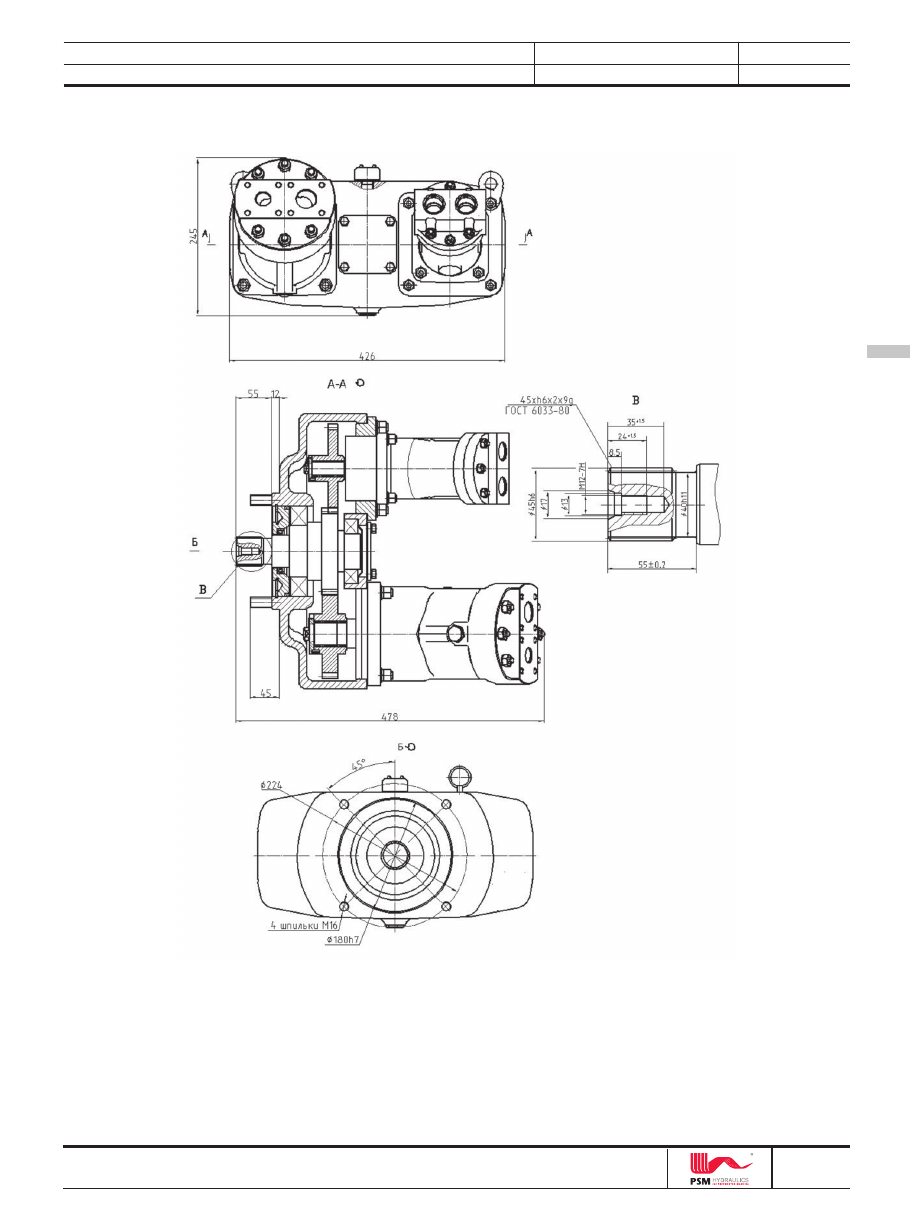

Агрегат 223.1.80.120.41

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

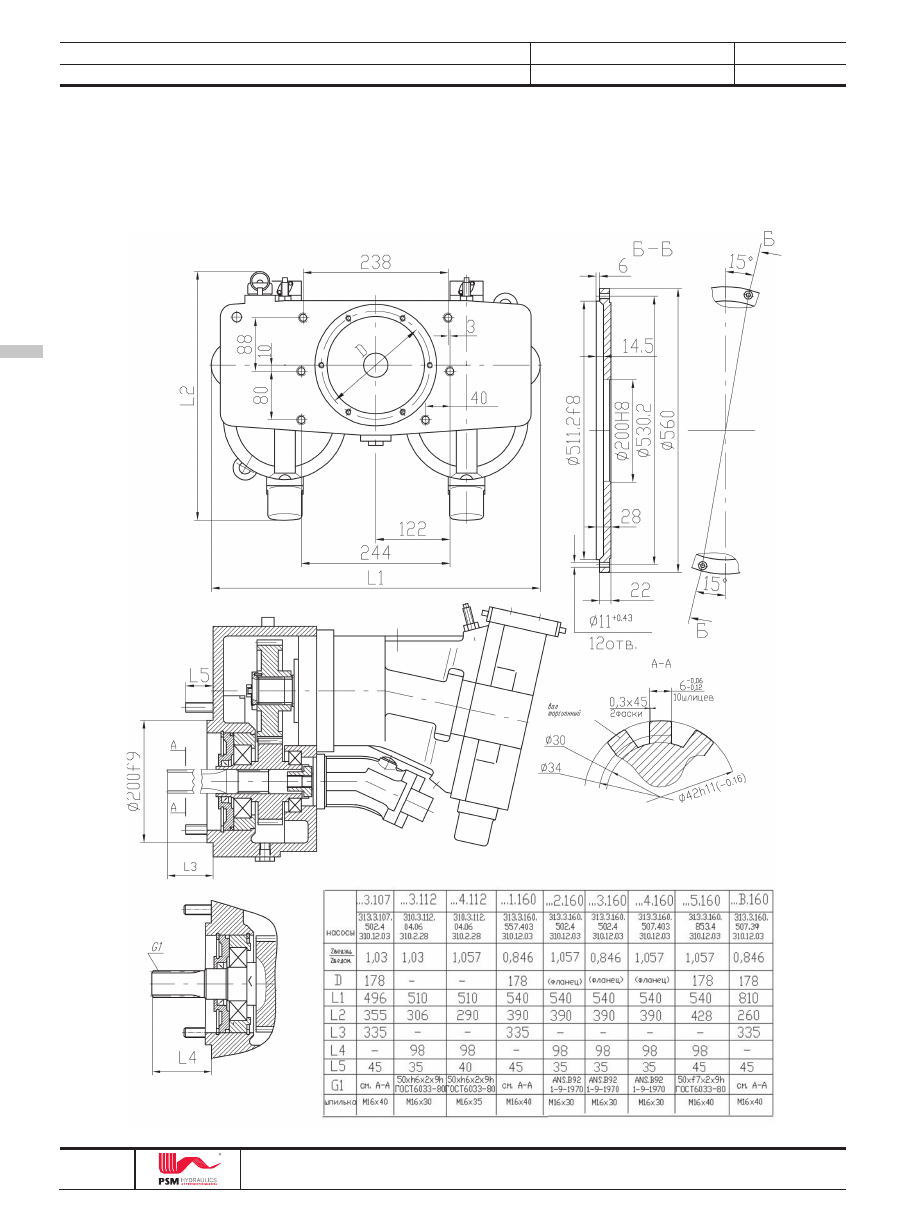

Агрегаты

Фланец присоединительный
для …2.160, …3.160, …4.160

333.3.107.030.880, 223.4.112.100.71,
233.3.112.100.771, 333.1.160.000.990,
333.2.160.130.990, 333.3.160.130.990,
333.4.160.130.990, 333.5.160.100.990,
333.В.160.080.990

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

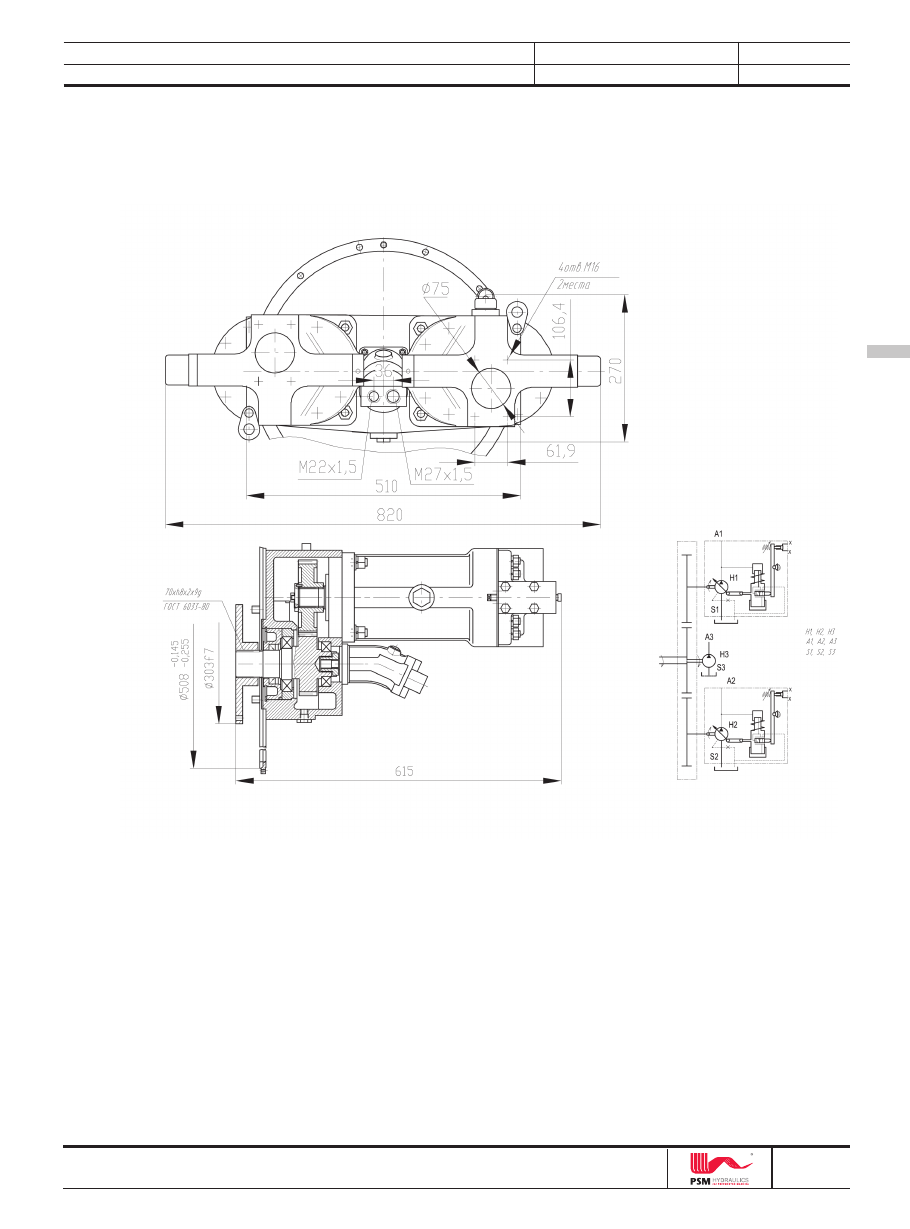

Агрегат 333.8.160.180.990
(в стадии разработки)

H1, H2, H3 — насосы
А1, А2, А3 — выход
S1, S2, S3 — вход

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

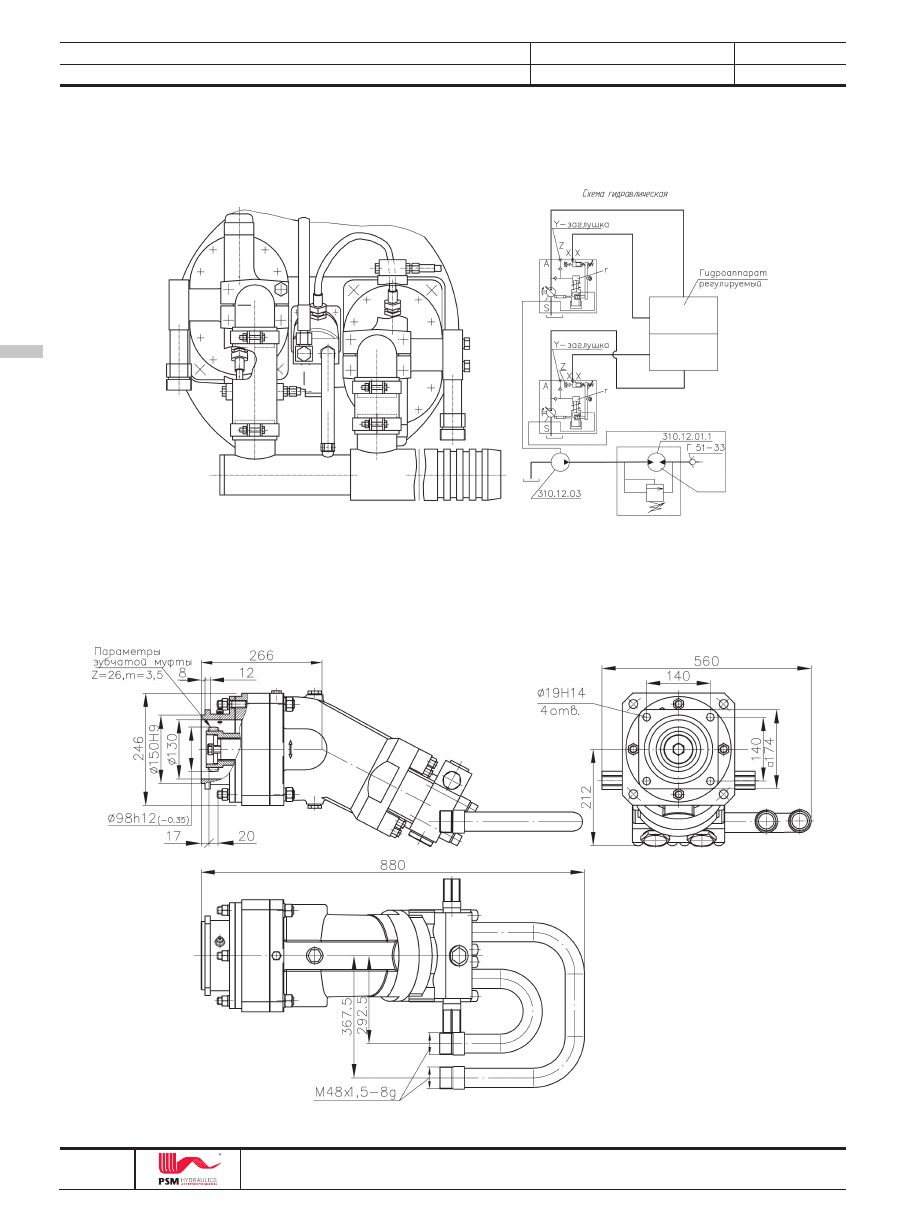

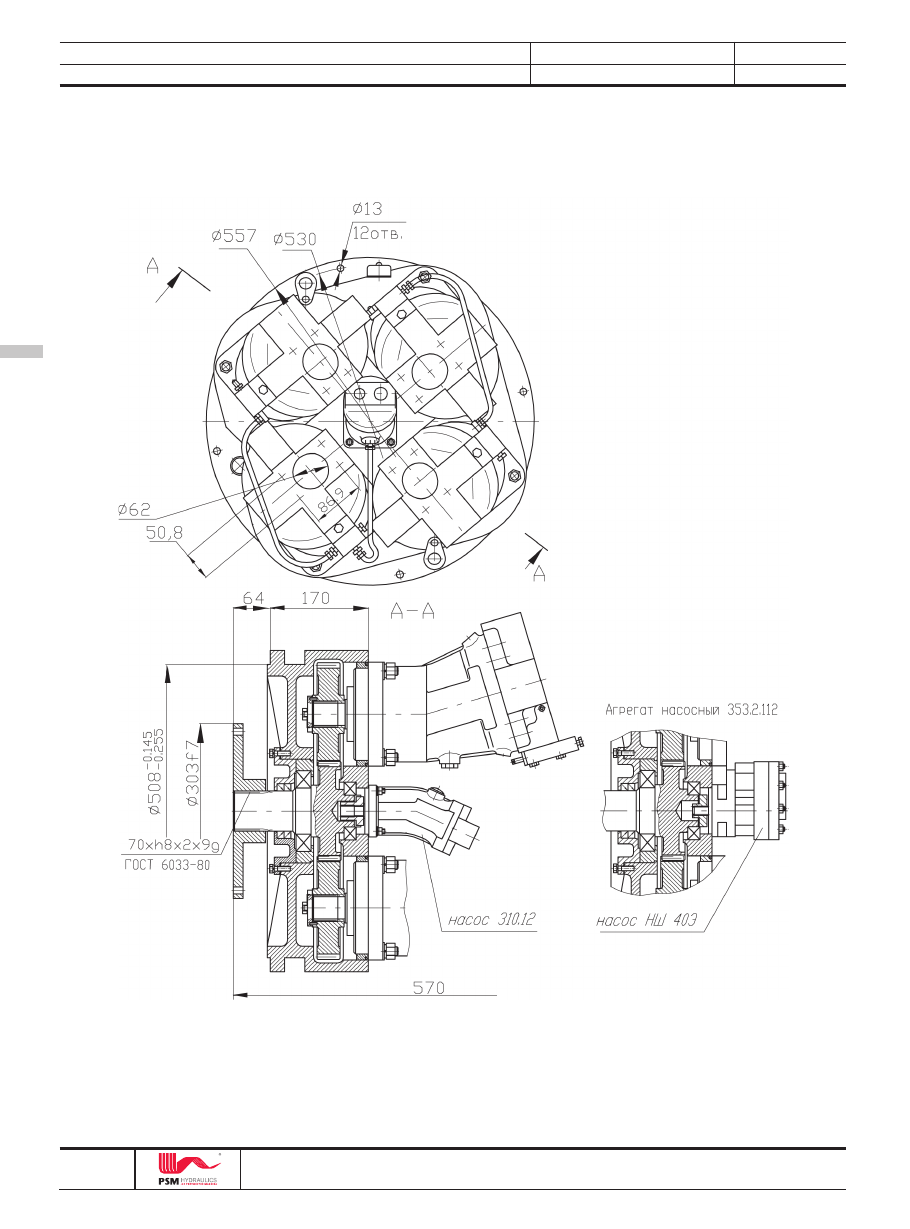

Агрегат насосный 353.3.112
«ХИТАЧИ»

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

Для ремонта экскаваторов освоено производство

комплектов, названных «Установка насосного (мо-
торного) агрегата УНА».

Комплект УНА состоит из гидроагрегата и набо-

ра узлов и деталей, с помощью которых производит-

ся монтаж агрегата на экскаваторах взамен ранее уста-
новленных насосов

УНА-1 заменяет сдвоенный насос 321.224 или 223.25

завода «Строй-гидравлика» г. Одесса на насосный агре-
гат 323.2.112 на экскаваторах типа ЭО-4124А и валочно-
треловочной машины ЛП-19.

Назначение и конструктивные
особенности УНА

Обозн.
изд.
УНА-1

УНА-4

УНА5

УНА-7

УНА-8А

УНА-9

УНА-10

УНА-11

УНА-12

УНА-14

УНА-15

УНА-17

УНА-18

УНА-19

Обозначение
агрегата и заменяемого насоса
323.2.112.110.77 заменяет:
сдвоенный насос 223/25 или 321.224
«Стройгидравлика» г.Одесса

333.3.56.000.660 заменяет: 333.20.21.01 завода ЗИК
г. Москва

323.3.112.020.77 заменяет: Одесский сдвоенный насос
223/25 или 321.224 «Стройгидравлика»

353.2.112.150.77773 заменяет: А7V250LR

333.1.160.000.990 агрегат с двумя насосами 313.3.160.557.4
и одним насосом 310.12.03 и гидромотор 310.12.01.1 для
замены привода вентилятора и редуктора: гидронасосов
ВМИЖ производства ПЭМЗ г.Подольска и 211.224 и т.п.
«Стройгидравлика» г.Одесса
333.2.160.130.990 (с двумя насосами 313.3.160.502.4 и
одним насосом 310.12.03) для замены гидронасоса с
негативным (от распределителя) управлением
333.3.160.130.990 (с двумя насосами 313.3.160.502.4 и
одним насосом 310.12.03) для замены гидронасоса с
негативным (от распределителя) управлением
333.4.160.130.990 (с двумя насосами 313.3.160.507.403 и
одним насосом 310.12.03) для замены гидронасоса с
позитивным (из кабины) управлением
333.1.160.030.990 (с двумя насосами 313.3.160.557.403 и
одним насосом 310.12.03) для замены гидронасоса с
позитивным (из кабины) управлением
333.7.160.080.990 (с двумя насосами 313.3.160.502.4 и
одним насосом 310.12.03) Для замены насоса A7V250LR на
экскаваторе ЕХ-400 фирмы «Хитачи», на котором заменен
двигатель 6RB1TPF на дизель ЯМЗ с муфтой сцепления ЯМЗ
323.3.55.100.22 (с двумя насосами 313.3.55.500.4А для
замены двухпоточного насоса 224.20.05.00А
333.8.160.180.990 (с двумя насосами 313.3.160.502.4 — и
одним насосом 310.12.03) для замены агрегата насосного
A7V250LR на экскаваторе ЕХ 400 фирмы «Хитачи»
333.9.112.100.770 (с двумя насосами 313.3.112.502.4 — и
одним насосом 310.12.03) для замены насоса A8V0 107
SRZ/ 61R1-NZG05F001 фирмы «Rexroth»
333.В.160.080.990
(с двумя насосами 313.3.160.507.3Ф
для установки привода вентилятора и насосного агрегата
на тагильском экскаваторе ЭО5126

Назначение
(для экскаватора)
ЭО-4121, ЭО-4121А
ЭО-4225 г.Ковров.
EU-423 г.Иваново.
Валочно-треловоч. маши-
на ЛП-19В г.Йошкар-Ола
ЭО-3323А,
г.Тверь,

ЭО-4321В
г.Киев,

ЕХ400
фирмы «Хитачи»
ЭО-5123
ЭО-5124,
ЭО-5126
г.Воронеж

HD-1500, HD-1800 SV-S
Фирмы «КАТО»
Япония.
HD –1500 SV-S
фирмы «КАТО»
Япония.
HD –1500 SV-S
фирмы «КАТО»
Япония.
HD –1500 SV-S
фирмы «КАТО»
Япония.
ЕХ-400
фирмы «Хитачи»

ЭОВ-4421

ЕХ 400
фирмы «Хитачи»

ЕK-270
Компании «КРАНЭКС»

ЭО 5126
г. Н.Тагил
УВЗ

Привод

Торсион 333.4.56.931 для
дизеля Д75П1 или
333.4.56.932 для диз.Д243
Торсион 323.3.112.563
для дизеля СМД-17Н
Торсион 323.3.112.564 для
дизеля Д243

Торсион для дизеля
ЯМЗ 238 ГМ с муфтой
сцепления ЯМЗ-238
n =1700 об/мин

Дизель фирмы «КАТО»
(муфта сцепления фирмы
«КАТО» сохранена)
Дизель типа ЯМЗ 238 ГМ2
(муфта и наддув сохране-
ны фирмы КАТО»)
Дизель и муфта сцепления
фирмы «КАТО»

Дизель типа ЯМЗ 238 ГМ2,
муфта сцепления ЯМЗ

Торсион для дизеля
ЯМЗ 238М2 с муфтой
сцепления ЯМЗ-238

Дизель
СМД-14НГ
Дизель
фирмы «Хитачи»

Дизель типа
ЯМЗ-236М2

Дизель типа
ЯМЗ-238 с муфтой
сцепления ЯМЗ-238
n – 1700об/мин

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

Схема монтажа УНА8А (для примера)

УМА&1.000

Гидромотор 310.3.250.00.06 с блоком обратно-

предохранительных клапанов БОПК-25.3 заменяет
насос-моторы МН250/100 или МН 250/160 производ-

ства «Гидропривод» г.Шахты и предназначен для приво-
да вращателя установок УРБ-2А-2, УРБ-4-Т производства
завода им. Воровского г.Екатеринбург.

Раздел 6

300 КД/2005

Агрегаты насосные и моторные

Лист

Листов 12

РАЗДЕЛ 6

ГИДРОАППАРАТУРА

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидроклапаны
предохранительные прямого
действия У462.8…5 и У462.8…7

Гидроклапаны предохранительные прямого дей-

ствия, предназначенные для защиты гидропривода
от перегрузки при повышении рабочего давления в
гидросистеме машины, изготовлены по ТУ 22-1.020-
102-95.

Обозначение клапана определяет диапазон на-

стройки давления, исполнение: патронное или корпус-
ное.

При заказе гидроклапана необходимо указать полное

обозначение клапана и конкретную величину давления
настройки (

р).

При отсутствии в заказе конкретной величины на-

стройки клапана, клапан настраивается на минимальное
давление в диапазоне настройки, величина настройки
на клапане не указывается.

Примечание

— Клапан настраивается при номинальном

расходе рабочей жидкости.
Открытие клапана начинается при давлении 0,75 р.

Обозначение клапана

Исполнение патронное
Исполнение
корпусное

Диапазон настройки
давления клапана, МПа

У462.805
У462.805.1
У462.805.2
У462.805.3
У462.805.4
У462.805.5
от 5 до 13

У462.815
У462.815.1
У462.815.2
У462.815.3
У462.815.4
У462.815.5
св.13 до 28

У462.825
У462.825.1
У462.825.2
У462.825.3
У462.825.4
У462.825.5
св.28 до 35

У462.807
У462.807.1
У462.807.2
У462.807.3
У462.807.4

от 5 до 10

У462.817
У462.817.1
У462.817.2
У462.817.3
У462.817.4

св.10 до 20

У462.827
У462.827.1
У462.827.2
У462.827.3
У462.827.4

св.20 до 35

Основные технические характеристики клапанов

тип У 462.8…5

тип У 462.8…7

250

120

400

0,6

2,5

4,5

1,1

4,5

7,5

Значение

Наименование показателя

Условный проход, мм
Расход рабочей жидкости, л/мин:
• минимальный
• номинальный
• максимальный
Внутренняя герметичность при
давлении < 0,75 р, см

/мин

Изменение давления настройки при изменении
расхода от минимального до номинального для ряда
давления:
от 5 до 10 МПа, %
от 10 до 35 МПа, %
Масса, кг, не более
• У462.8…5
• У462.8…5.1, У462.8…5.4, У462.8…5.5
• У462.8…5.2, У462.8…5.3
• У462.8…7.0
• У462.8…7.1, У462.8…7.3, У462.8…7.4
• У462.8…7.2

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидроклапан предохранительный

Условное графическое
обозначение

У462.8…5

У462.8…7

Lax

143

187

Dmax

33,5

43,5

+0,2

31 + 0,1

+0,28

+0,5

+1,5

+0,7

58 + 0,2

+0,5

62 + 0,2

105 min

135 min

∅20H14

∅26H14

∅30H11

∅36H11

∅32,6H10

∅38H10

M36

× 2—7H

M42

× 2—7H

∅30

∅34

∅25 max

∅31 max

гидроклапаны

Гнездо под гидроклапан У462.8…5;
У462.8…7

Гидроклапан предохранительный У462.8…5; У462.8…7

Гидроклапан предохранительный
У462.8…7.2

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидроклапаны предохранительные У462.8…5.1,
У462.8…5.2, У462.8…5.3, У462.8…5.4,
У462.8…5.5, У462.8…7.1, У462.8…7.3, У462.8…7.4

Гидроклапаны A

У462.8…5.1

168 max 72 max

M33

×2 M27×2

∅10,5 41H10 48 + 0,2

48 + 0,2

57d11

2,8

—0,12

У462.8…5.2

182 max 88 max 27

M33

×2 M27×2

∅10,5 41H10 50,8 + 0,2 23,8 + 0,2

68d11

2,8

—0,12

У462.8…5.3

182 max 88 max 27

∅21

M27

×2

∅10,5 29H10 50,8 + 0,2 23,8 + 0,2

68d11

2,8

—0,12

У462.8…5.4
У462.8…5.5
У462.8…7.1

218 max 91 max

M42

×2 M33×2

∅13

52H10 60 + 0,2

60 + 0,2

68d11

2,8

—0,12

У462.8…7.3

208 max 88 max 27

M36

×2 M33×2

∅13

46H10 57,2 + 0,2

27,8 + 0,2

68d11

2,8

—0,12

У462.8…7.4

208 max 91 max

∅25

M33

×2

∅13

34H10 57,2 + 0,2

27,8 + 0,2

68d11

2,8

—0,12

Гидроклапаны предохранительные
У462.8…5.2, У462.8…7.3

Гидроклапаны предохранительные
У462.8…5.4

Гидроклапаны предохранительные
У462.8…5.3 (остальное см. У462.8…5.2)

Гидроклапаны предохранительные
У462.8…5.5 (остальное см. У462.8…5.4)

170 max 72 max

∅22

M27

×2

∅10,5 —

50,8 + 0,2 23,8 + 0,2

57d11

—

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидроклапан предохранительный
Р100.000

Гидроклапан предохранительный предназначен-

ный для защиты гидропривода от перегрузки при
повышении рабочего давления в гидросистеме, из-
готовлен по ТУ 22-1.020-102-95.

Гнездо под гидроклапан

Условное
графическое
обозначение

Наименование показателя
Условный проход, мм
Давление на входе, МПа (кгс/см

)

• минимальное
• номинальное
• максимальное
Диапазон настройки давления, МПа (кгс/см

)

Расход рабочей жидкости при кинематической вязкости
30…35 мм

/с, дм

/с (л/мин),

• минимальный
• номинальный
• максимальный
Внутренняя герметичность (максимальные внутренние
утечки) при давлении < 0,75 р, см

/мин

Изменение давления настройки при изменении расхода
от минимального до номинального для ряда давлений:
от 5 до 10 МПа, %
от 10 до 35 МПа, %
Максимальное превышение давления настройки при
мгновенном возрастании давления на входе от 0 до р

ном

за

0,06 с, % от давления настройки
Масса, кг, не более

5 (50)
20 (200)
35 (350)
от 5 до 35 (от 50 до 350)

0,05 (3)
1,05 (63)
2,00 (120)

20
10

20
0,61

Значение

Раздел 7

300 КД/2005

Гидроаппаратура

Лист

Листов 42

Гидроклапан предохранительный
типа 510.20…, 510.32…

Основные технические характеристики клапанов

Наименование показателя

Условный проход, мм
Давление на входе, МПа (кгс/см

)

• номинальное
• максимальное
• минимальное
Диапазон регулирования давления, МПа (кгс/см

)

Максимально допустимое изменение давления
настройки при изменении потока от номинального до
минимального, МПа (кгс/см

)

Максимальное превышение номинального давления
настройки при мгновенном возрастании давления, МПа
(кгс/см

)

Расход рабочей жидкости, л/мин
• номинальный
• максимальный
• минимальный
Максимальные внутренние утечки при номинальном
давлении, л/мин
Масса, кг

510.20…

510.32…

40 (400)
50 (500)

1 (10)

от 1 до 50 (от 10 до 500)
2 (20)

1 (10)

2,5 (25)

250

400

600

0,14

0,20

0,3

0,64

Значение

Условное графическое
обозначение

Изделие типа

510.20…

105max

22f7

32f9

М30

×1,5—6q

510.32…

121max

32f7

41f9

М39

×1,5—6q

510.32.10А

для 510…00А для 510…03А

для 510.20…А

Гидроклапаны предохранительные 510.20.00А,

510.20.10А, 510.20.03А, 510.32.00А, 510.32.10А,
510.32.03А предназначенные для предохранения
объемных гидроприводов от давления, превышаю-
щего установленное, изготовлены по ТУ 22-4440-79.

Предохранительные гидроклапаны являются кла-

панами непрямого действия патронного исполнения

для встраивания в панели, корпуса перепускных блоков
и индивидуальные корпуса.

Настройка требуемого давления производится регу-

лировочным винтом. При поставке изделия потребителю
винт может находиться в любом положении.

содержание .. 4 5 6 7 ..
