Каталог гидравлики ОАО «Пневмостроймашина» - часть 4

49

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

Насосы с разносторонним двухкамерным
поршнем для управления

313...  56.8…A.3(4)
313...112.8…A.3(4)

313...55.8…А.3(4)         313...107.8…А.3(4)
313...80.8…А.3(4)         313...160.8…А.3(4)

313.2. 28.8…A.3(4)

21

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

50

Насосы с разносторонним однокамерным
поршнем для управления

313...  56.8…B.3(4)
313...112.8…B.3(4)

313...55.8…В.3(4)         313...107.8…В.3(4)
313...80.8…В.3(4)         313...160.8…В.3(4)

313.2. 28.8…B.3(4)

22

51

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

Насосы с равносторонним двухкамерным
поршнем для управления

313...  56.8…С.3(4)
313...112.8…С.3(4)

313...55.8…C.3(4)         313...107.8…C.3(4)
313...80.8…C.3(4)         313...160.8…C.3(4)

313.2.28.8…С.3(4)

23

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

52

Насосы с регулятором с электрогидравлическим
управлением 313.3.107.056 НОВАЯ ТЕХНИКА

Регулятор состоит из ступенчатого поршня, датчи-

ка обратной связи положения поршня, гидрораспре-
делителя с пропорциональным электромагнитом, элек-
тронного блока, и других деталей, имеющих различ-
ное функциональное назначение.

    При подаче напряжения питания и входного

электрического сигнала управления к электронному
блоку насоса, при частоте вращения не ниже мини-
мальной,  рабочий объем соответствует входному
электрическому сигналу управления.

    Электронный блок формирует и подает на пропор-

циональный электромагнит сигнал, соответствующий раз-
ности значений сигнала с датчика обратной связи и вход-
ного электрического сигнала управления. Пропорциональ-
ный электро-магнит перемещает золотник гидро-распре-
делителя.

    Гидрораспределитель соединяет полость цилиндра

большего диаметра регулятора либо с каналом высокого
давления, либо со сливом.

А – линия нагнетания;
L – линия слива

(соединить
с гидробаком);

S – линия всасывания;
Т – дренаж (заглушен).

* — значения уточняются в процессе разработки
 и испытаний
Примечание — Остальные характеристики соответствую
серийному изделию 313.3.107

Наименование параметра

Значение

Рабочий объем V, см

3

• номинальный   Vном

107

• минимальный  Vмин

0—40*

Время реакции насоса

0,1*

на входной электрический сигнал
управления не более, с
Минимальное время изменения рабочего
объема насоса, с :
• из положения Vмин в положение Vном

0,3*

• из положения Vном в положение Vмин

0,7*

Входной электрический сигнал управления:
• Uвх, В

0,5—4,5

• Iвх, мА (Rвх=100 Ом)

4—20

Номинальное напряжение

24

питания Uпит, В
Диапазон напряжения питания, В

12—30*

Ток потребления не более, А
• при отсутствии изменения

0,2*

рабочего объема

• во время изменения

0,8*

рабочего объема

гидрораспределитель с
пропорциональным
электромагнитом

электронный блок

Характеристики

управления

           рабочая

24

Раздел 4з
\

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

54

Регулируемые аксиально-поршневые насосы се-

рии 416 с наклонной шайбой и переменным рабочим
объемом предназначены для работы в замкнутых кон-
турах для использования в мобильных, промышлен-
ных и стационарных установках.

Подача масла на выходе пропорциональна часто-

те вращения вала насоса и рабочему объему.

При этом величину рабочего объема можно бес-

ступенчато регулировать от нуля до максимального
значения.

Направление подачи жидкости можно реверси-

ровать путем изменения наклона шайбы в противопо-
ложную сторону от нейтрального (режим нулевой по-
дачи) положения.

Гидронасосы комплектуются различными меха-

низмами управления:

• непропорциональное гидравлическое;
• пропорциональное сервоуправление;

• пропорциональное гидроуправление;
• пропорциональное электроуправление
Гидронасосы серии 416 имеют встроенный насос под-

питки.

Мощный вспомогательный фланец для тандемной ус-

тановки насосов допускает установку второго гидронасоса
416.0.90, либо любого другого равной или меньшей мощ-
ности. Допускается установка нескольких гидронасосов,
суммарная мощность которых не должна превышать мощ-
ности основного гидронасоса. Допускается присоедине-
ние вала отбора мощности для различных целей.

Дополнительно гидронасосы могут комплектоваться

клапаном отсечки по давлению.

Фильтрация рабочей жидкости осуществляется при-

менением внешнего фильтра во всасывающей линии на-
соса подпитки, либо применением напорного фильтра,
монтируемого на заднюю крышку гидронасоса в линии
нагнетания насоса подпитки.

Гидронасосы регулируемые с
наклонной шайбой типа 416

Технические характеристики

Наименование параметра

Значение

Рабочий объем, см

3

/об

• минимальный

0

• максимальный

90±2

Частота вращения, об/мин
• минимально устойчивая

500

• номинальная

1500

• максимальная

3200

Давление нагнетания, МПа
• номинальное

27

• максимальное

40

• максимальное пиковое

45

Рабочий объем насоса подпитки, см

3

/об

20

Давление подпитки, МПа

2,0

+0,5

Максимальное давление подпитки, МПа

3,5

Подача, л/мин
• номинальная

128

• максимальная

274

Давление дренажа, МПа

0,2

Потребляемая мощность, кВт
• номинальная

60,2

• максимальная

194,3

КПД объемный

0,95

КПД полный

0,9

Масса без рабочей жидкости, кг

65

2

55

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

3

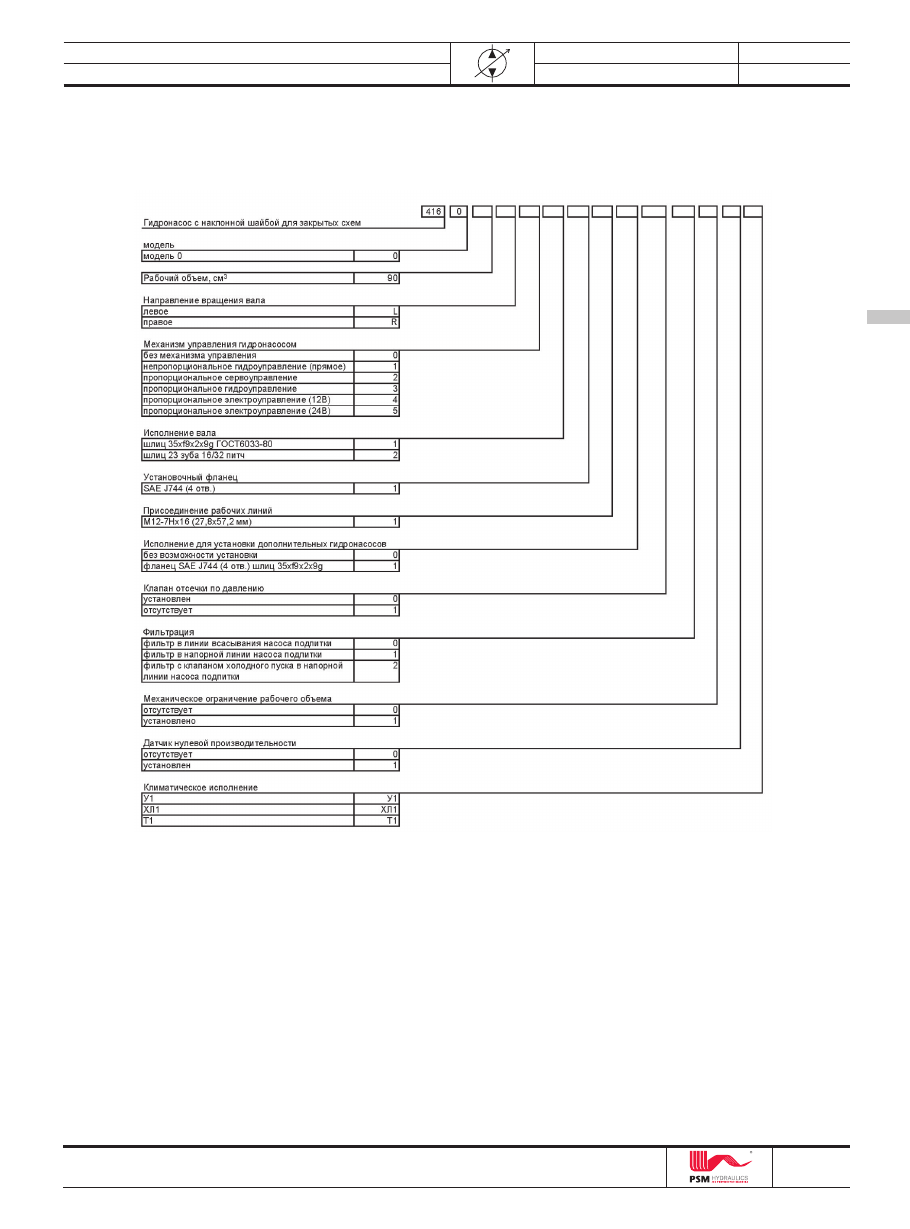

Структурная схема обозначения
регулируемых насосов

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

56

4

Гидронасосы с непропорциональным
гидравлическим управлением

57

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

5

Схема гидравлическая

Характеристика управления

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

58

Гидронасосы с пропорциональным
сервоуправлением

Характеристика управления

Схема гидравлическая

6

59

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

Гидронасосы с пропорциональным
гидроуправлением

Схема гидравлическая

Характеристика управления

7

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

60

Гидронасосы с пропорциональным
электрогидроуправлением

Схема гидравлическая

Характеристика управления

Наименование параметра

Значение

Входной электрический сигнал управления
• U

вх

, В

0,5—4,5

• I

вх

, мА (R

вх

=100 Ом)

4—20

Номинальное напряжение питания,

24

U

пит

, В

Диапазон напряжения питания, В

12—30

Ток потребления, не более, А
• при отсутствии изменения

0,2

рабочего объема
• во время изменения рабочего объема

0,8

8

61

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

Фильтрация

Конструкция гидронасосов типа 416 допускает два

вида фильтрации рабочей жидкости

Фильтрация во всасывающей линии
насоса подпитки

Фильтрация в напорной линии насоса
подпитки

9

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

62

Установка дополнительных
гидронасосов

Гидронасосы типа 416 допускают установку допол-

нительных гидронасосов. При этом гидронасосы ком-
плектуются дополнительным установочным фланцем
и шлицевой втулкой.

10

63

Раздел 4

300 КД/2005

Гидронасосы регулируемые с наклонной шайбой типа 416

Лист

Листов  10

Раздел 5

300 КД/2005

Гидромоторы регулируемые типа 303

Лист

Листов  15

64

Гидромоторы
регулируемые типа 303

Гидромоторы аксиально-поршневые, регулируе-

мые, реверсивные  типа 303 (далее по тексту гидро-
моторы) имеют широкий диапазон рабочего объема,
различные виды регулирования и управления.

В исходном состоянии рабочий объем может

быть, как максимальным, так и минимальным. Уп-
равление может быть позитивным (увеличивает ра-
бочий объем) или негативным. (уменьшает рабочий
объем).

Направление, момент и частота вращения вала

гидромотора определяются направлением подвода
рабочей жидкости, давлением, а также собственным
рабочим объемом гидромотора.

Рабочий объем определяется  диаметром поршня  и

углом наклона блока цилиндров относительно оси вала.

Угол между осью вала и блока цилиндров может

меняться, как в автоматическом режиме от рабочего дав-
ления в гидросистеме, так и от внешней системы управ-
ления, обеспечивая требуемые характеристики.

Ограничение минимального и максимального рабо-

чих объемов производится регулировочными винтами.

Исполнение без ограничения рабочего объема (без

винтов) является базовым.

Обозначение регулируемых гидромоторов задается

по структурной схеме.

2
