2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

17

3

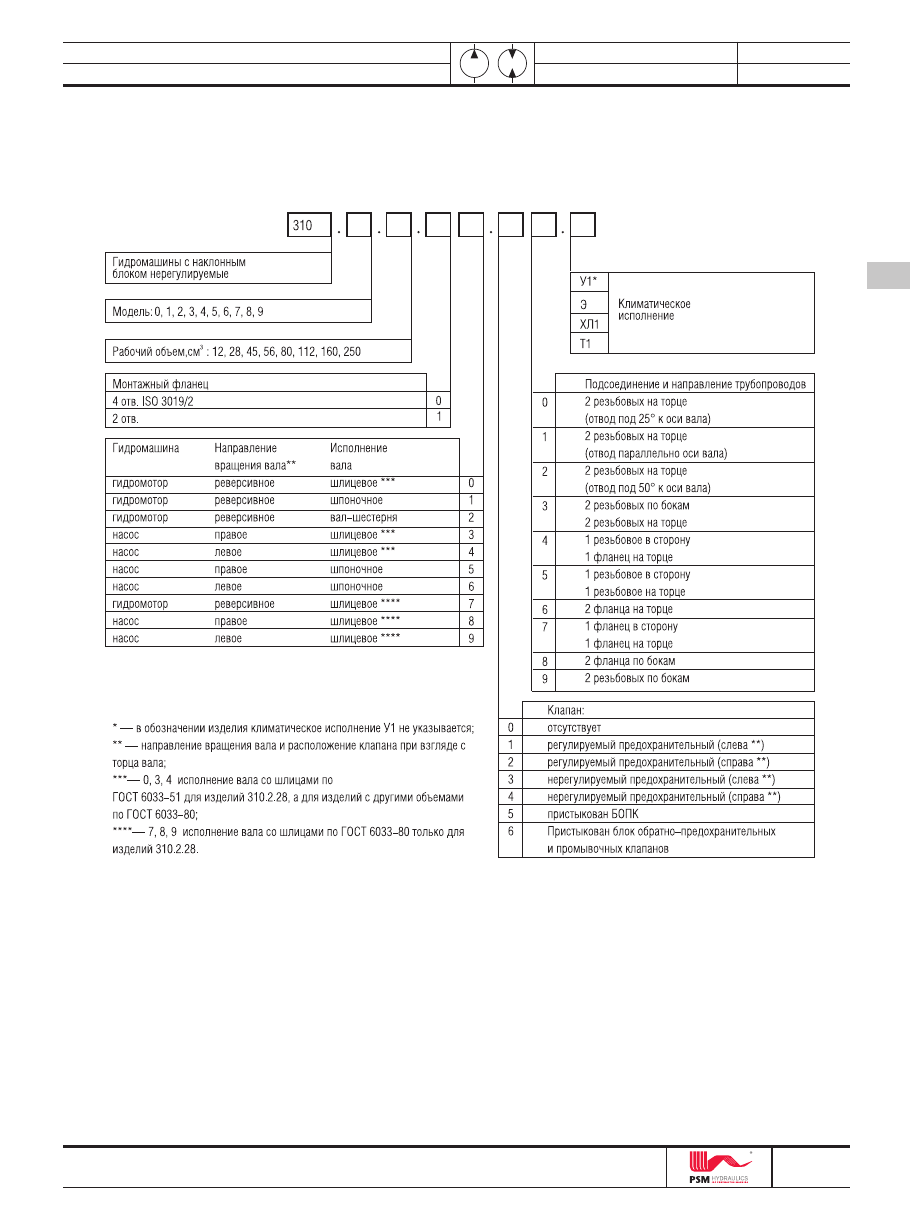

Структурная схема обозначения
нерегулируемого насоса и гидромотора

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

18

4

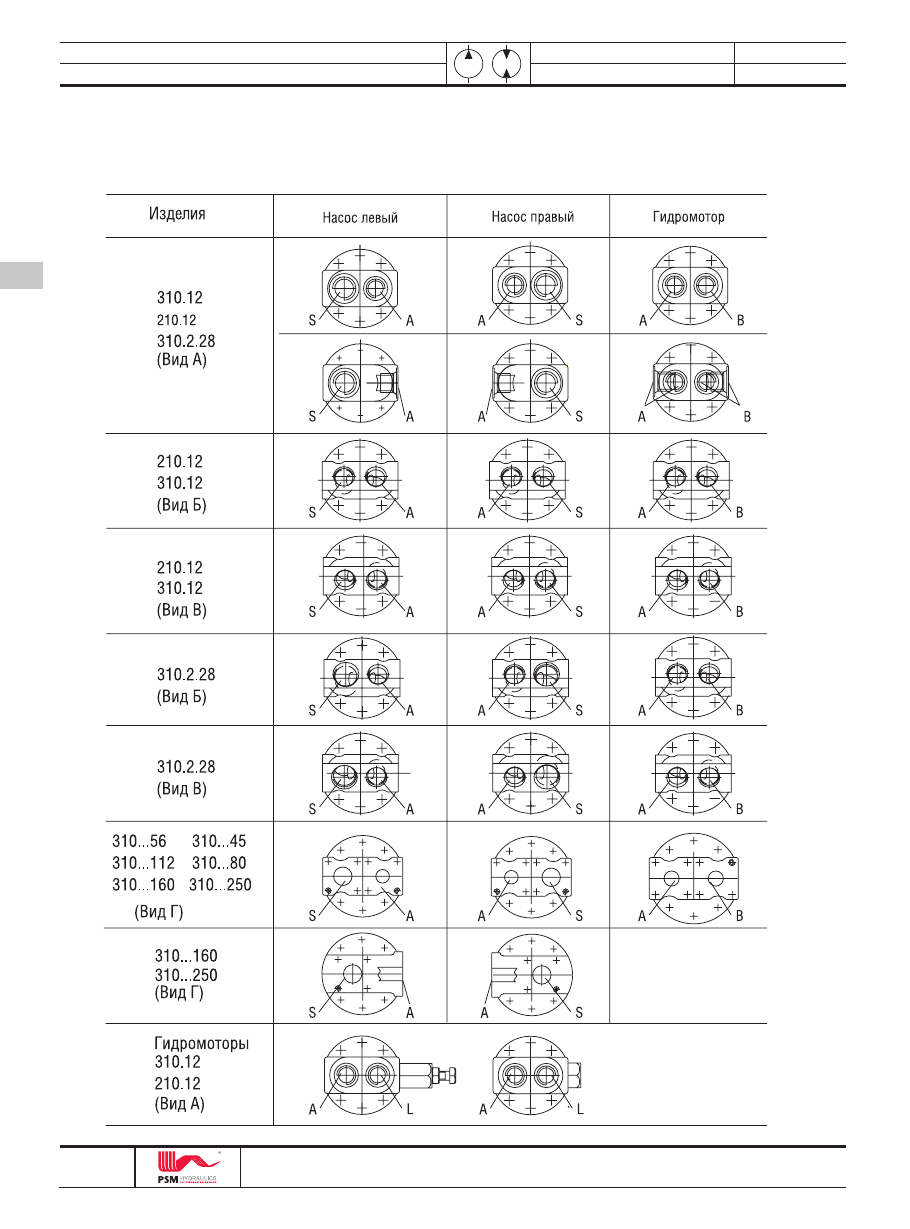

Варианты конструкции задней крышки

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

19

При работе в режиме насоса  вал приводится во

вращение от двигателя.

Поршни, установленные в блоке цилиндров, вра-

щаются вокруг оси блока и одновременно соверша-
ют возвратно-поступательное движение, при этом за
одну половину оборота поршень всасывает рабочую

жидкость, а за другую — нагнетает ее в гидросистему

Давление на выходе из насоса определяется нагруз-

кой на рабочий орган и ограничивается предохранитель-
ным клапаном гидросистемы.

Подача определяется частотой вращения вала насо-

са и рабочим объемом насоса.

Технические характеристики насосов

Наименование параметра
Размер

Рабочий объем (номинальный), см

3

Частота вращения, с

1

(об/мин)

• минимальная
• номинальная

• максимальная, при минимальном

давлении на входе

• при давлении на входе 0,2 МПа,

не менее

Подача, дм

3

/с  (л/мин)

• номинальная
Давление на входе, МПа
• минимальное
Давление на выходе, МПа
• номинальное
• максимальное
Номинальная мощность
(потребляемая), кВт
Коэффициент подачи
КПД полный
Масса (без рабочей жидкости), кг

Значение

5

210.12
310.12
11,6

40
(2400)
66,7
(4000)
100,0
(6000)
0,44
(26)

10

4

310.2.28

28

32
(1920)
50
(3000)
79
(4750)
0,85
 (51)

18,5

9

310.3.45
310.4.45
45

25
(1500)
50
(3000)
62,5
(3750)
1,07
(64)

23

17

310…56

56

25
(1500)
41,7
(2500)
62,5
(3750)
 1,33
(80)

29

17

310.3.80
310.4.80
80

25,0
(1500)
37,3
(2240)
55,8
(3350)
1,9
(114)

41

19,2

310…112

112

20
(1200)
33,3
(2000)
50,0
(3000)
2,13
(128)

46

29

310.3.160
310.4.160
160

20
(1200)
29,1
(1750)
44,0
(2650)
3,04
 (182)

66

45

310.3.250
310.4.250
250

16,0
(960)
25
(1500)
35,0
(2100)
3,8
(228)

82,5

65

6,7 (400)

0,08

20

30 (для 310.4…-40)

0,95

0,91

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

20

При работе в режиме мотора рабочая жидкость,

нагнетаемая из гидросистемы через отверстие в
крышке и через паз распределителя, поступая в блок
цилиндров, приводит в движение поршни.

Поршни передают усилие на сферический шар-

нир.

Так как оси вала и блока цилиндров находятся

под углом, сила в шарнире раскладывается на осе-
вую и тангенциальную составляющие

Осевая нагрузка воспринимается подшипниками, а

тангенциальная создает крутящий момент на валу гид-
ромотора.

Величина момента на валу прямо-пропорциональна

рабочему объему (V) гидромотора и перепаду давления
(

∆P) и ограничивается предохранительным клапаном.

Частота вращения (n) прямо-пропорциональна ко-

личеству подводимой рабочей жидкости и обратно-про-
порциональна рабочему объему.

Технические характеристики гидромоторов

Наименование параметра
Размер

Рабочий объем (номинальный), см

3

Частота вращения, с

1

(об/мин)

• минимальная
• номинальная

• максимальная

Давление на входе, МПа
минимальное
Давление на выходе, МПа
• номинальное
• максимальное
Давление дренажа
максимальное, МПа
Перепад  давления,
номинальный, МПа
Номинальный расход,
дм

3

/с (л/мин)

Крутящий момент
(номинальный), Нм
Номинальная мощность
(эффективная), кВт
КПД:
• гидро-механический
• полный
Масса (без рабочей жидкости), кг

310.12
210.12
11,6

40,0
(2400)
100,0
(6000)

0,49
(29)
35

9

4

310.2.28

28

32,0
(1920)
79,0
(4750)

0,94
(56,6)
84

16,7

9

310.3.45
310.4.45
45

30,0
(1800)
62,5
(3750)

1,42
(85)
135

25

17

310…56

56

30,0
(1800)
62,5
(3750)

1,77
(106)
168

32

17

310.3.80
310.4.80
80

25,0
(1500)
55,8
(3350)

2,11
(126)
240

37,6

19,2

310…112

112

20,0
(1200)
50,0
(3000)

2,36
(142)
336

42

29

310.3.160
310.4.160
160

20,0
(1200)
44,0
(2650)

3,38
(203)
480

60

45

310.3.250
310.4.250
250

16,0
(960)
35,0
(2100)

4,21
(252)
748

75

65

Значение

0,83 (50)

0,96

0,91

6

20

20

32
0,1

20

35  (для 310.4…— 40)

0,2

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

21

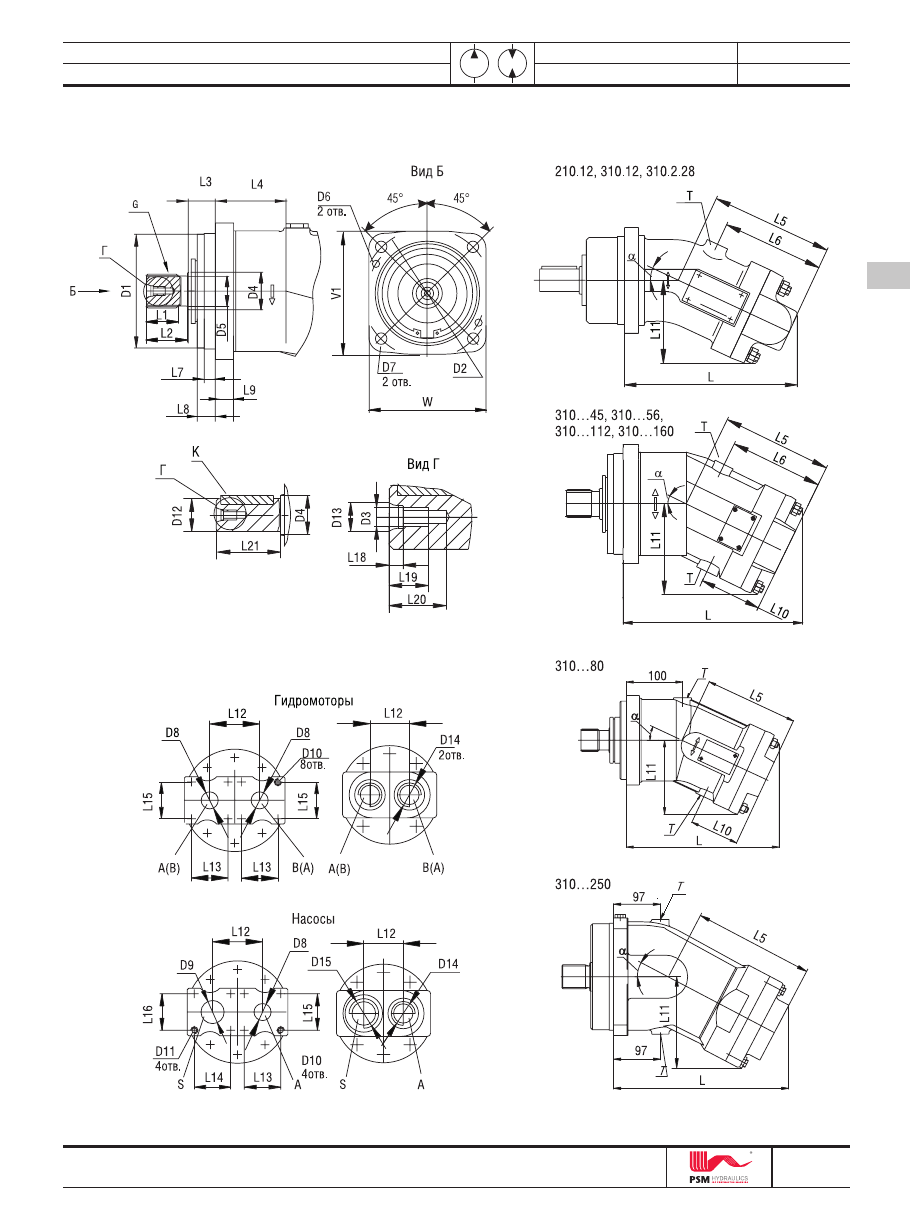

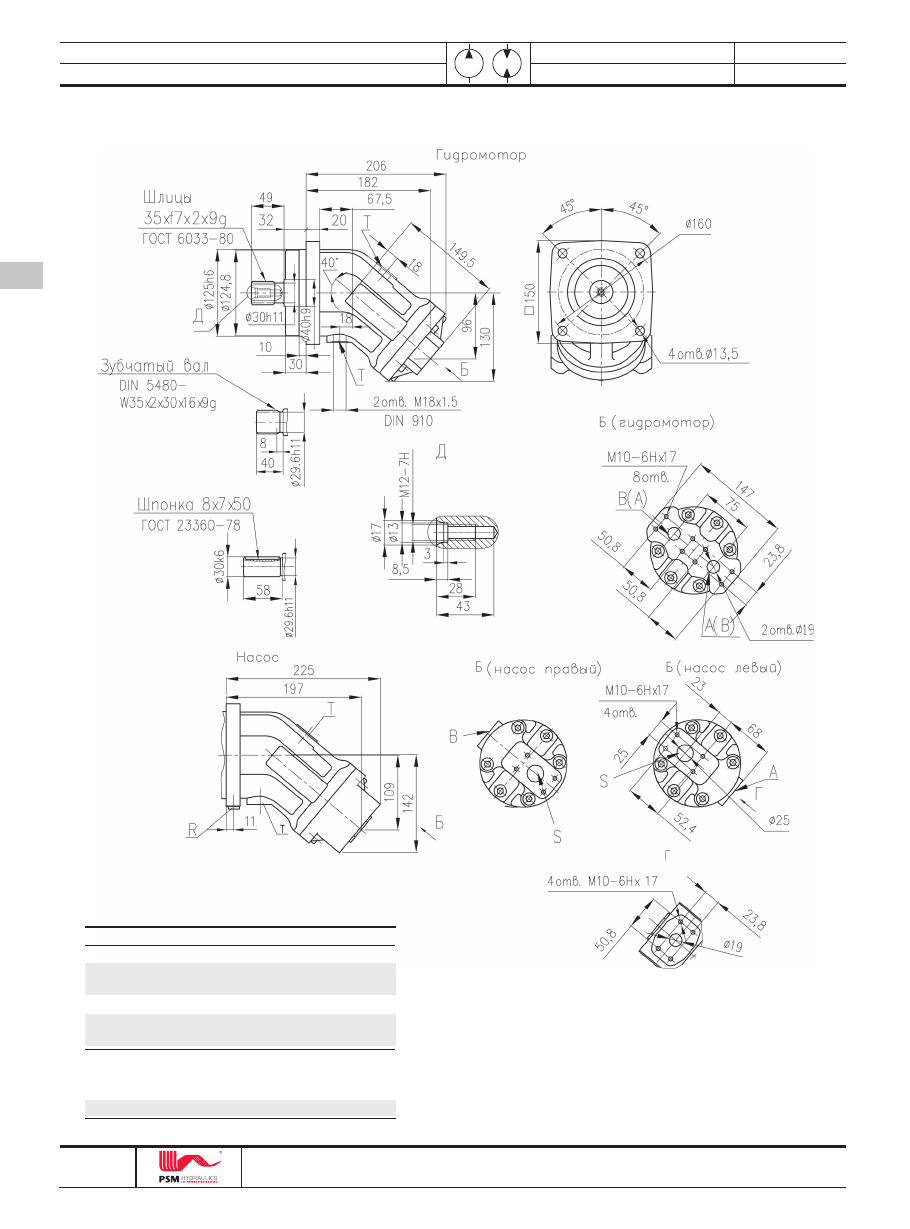

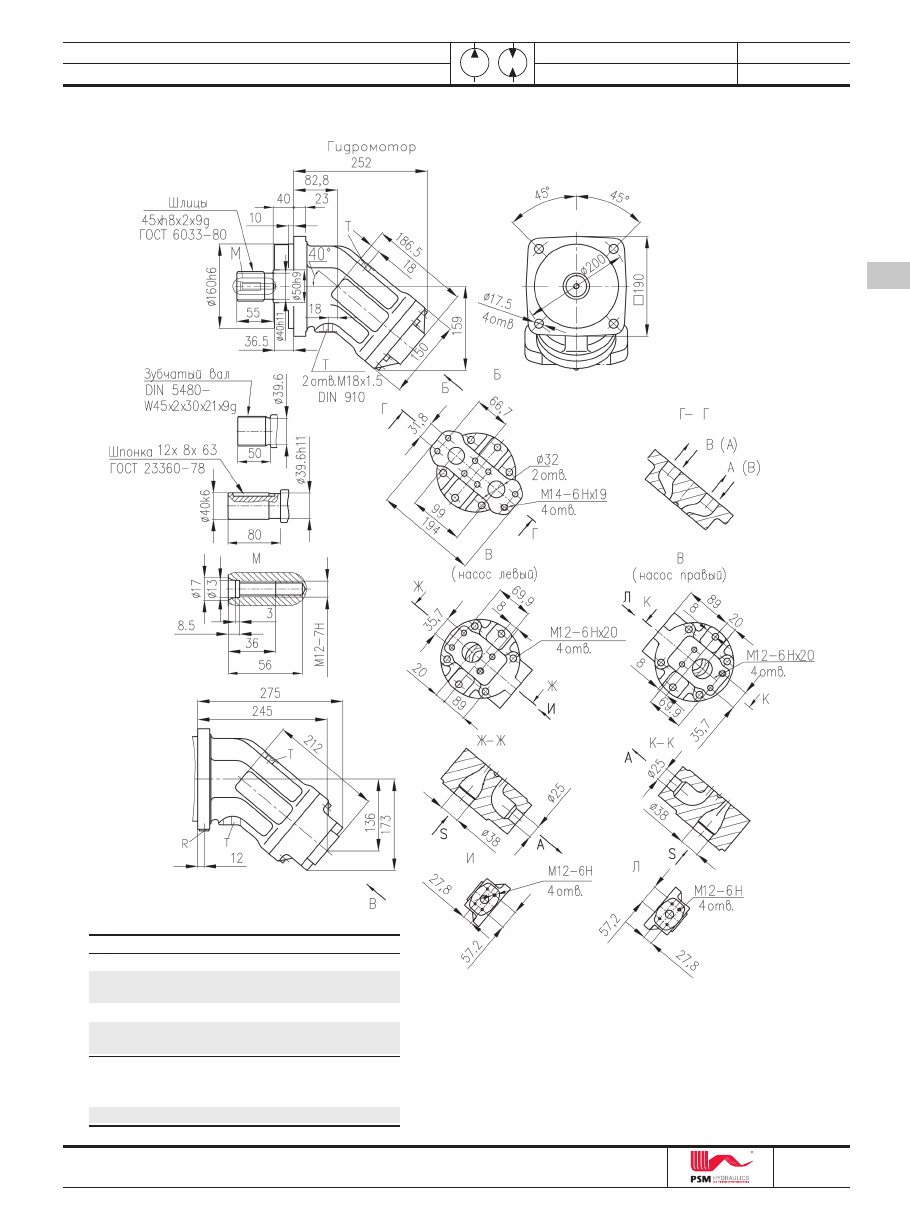

Присоединительные размеры

7

1

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

22

Размер

G шлиц

К шпонка
ГОСТ 23360
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14***
D15***
L
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
L12
L13
L14
L15
L16
L18
L19
L20
L21
V1
W1
α
Т  ***

210.12 310.12

20

×f7×1,5×9g

ГОСТ 6033-
80

6

×6×32

80 h7
100
М6—7Н
25h8
16,6

9

20k6
11
М22

×1,5

М27

×2

160

192

23,5
40
40

9

50

81

113
93
9

5,5

38

7

13

81
36

5,5
14
19
40
90
90
25°
М12

×1,5

310.2.28

25

×f7×1,5×9g

ГОСТ 6033-80 или
Эв25

×1,5×16SзаХ

ГОСТ 6033-51**
8

×7×40

100 h7
125
М8—7Н
30h8
21,2
М8—7Н
11

25k5
12,5
М27

×2

М33

×2

196
33
50
50
62
147
122
10
48
16

99
50

7
17
23
50
118
118
25°
М18

×1,5

310.3.45, 310.4.45
310.3.56, 310.4.56
35

×f7×2×9g

ГОСТ 6033-80

8

×7×50 или

10

×8×50**

125 h7
160
М12—7Н
40 h8
30 h11
М8—7Н
14
22
30
М10
М10
30k6 (32h6)*
17

244
32,5
49
33,5
85
153
128
9
18
20
90
110

120

67
48
48
48
48
8,5
24
35
58
140
140
20°

25°

М18

×1,5

310.3.80
310.4.80
40

×f7×2×9g

ГОСТ6033-
80

10

×8×56

140 h7
180
М12—7Н
45 h8
35 h11
М10—7Н
14
22
30
М10
М10
35k6
17

275
34,5
50
32
99
166

10
12
23
88
135
67
48
48
48
48
8,5
24
35
70
160
160
25°
М18

×1,5

310.3.112
310.4.112
45

×h8×2×9g

ГОСТ6033-
80

12

×8×63

160 h7
200
М12—7Н
50 h8
40 h11
М12—7Н
18
28
38
М12
М12
40k6
17

290
39,5
55
40
101
177
150
11
25
25
100
145
82
60
60
60
60
8,5
25
35
80
180
180
26°
М18

×1,5

310.3.160
310.4.160
45

×h8×2×9g

ГОСТ6033-
80

14

×9×70

180 h7
224
M16—7H
50 h8
40 h11
М12—7Н
18
32
42
М14
М12
45k6
21

320
39,5
55
40
108,5
210
190
10
34
28
118
165
99
66,7
69,9
31,8
35,7
8,5
36
46
90
200
200
25°
М22

×1,5

310.3.250
310.4.250
50

×h8×2×9g

ГОСТ6033-
80

14

×9×80

224 h7
280
M16—7H
55 h8
45 h11
М12—7Н
22
32
62
М16
М16
50k6
21

367
43,5
58
50
162
251,2

9
48
30

191
102
75
75
75
75
9
36
46
82
246
246
27°
М22

×1,5

*

— размер для 310.3.56 с валом со шпонкой 10

×8×50

** — размеры по спец. заказу
*** — резьбовые отверстия под рабочие и дренажные магистрали выполнены  по ГОСТ 25065-90

Таблица присоединительных размеров

8

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

23

Таблица присоединительных размеров
для изделий ранних выпусков

Размер
G  шлиц

К шпонка
ГОСТ 23360
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
L1
L2
L3
L4
L7
L8
L9
L18
L19
L20
L21
V1
W1

310.56
Эв30х2х14 Sза Х
ГОСТ 6033-51*
8

×7×50

125 h7
160
М12—7Н
40h8
29,6 h11
М12—7Н
14
22
30
М10
М10
30k5
17
40min
60
63
77
10
60
20
8.5
24
35*/38
60
145
145

310.2.56
35хf7х2х9g
ГОСТ 6033-80
—

125 h7
160
М12—7Н
40h8
30 h11
М12—7Н
14
22
30
М10
М10
—
17
32,5min
49
64
77
10
60
20
8,5
24
35
—
145
145

310.112
40xf7х2х9g
ГОСТ 6033-80
12

×8×63

160 h7
200
М12—7Н
50 h8
39,6 h11
М12—7Н
18
28
38
М12
М12
40k5
17
60
80
80,5
90
10
76
25
8,5
25
38
80
180
180

310.2.112
45xh8х2х9g
ГОСТ 6033-80
—

160 h7
200
М12—7Н
50h8
40 h11
М12—7Н
18
28
38
М12
М12
—
17
42min
54,5
80
90
10
76
25
8,5
24
35
—
180
180

* — размер  для 310.56 со шлицевым валом

9

24

Раздел 2

300 КД/2005

2.2. Насосы и гидромоторы нерегулируемые типа 410

Лист

Листов  13

Блок клапанов обеспечивает:
• защиту гидропривода от повышенного давле-

ния;

• замену с помощью насоса подпитки рабочей

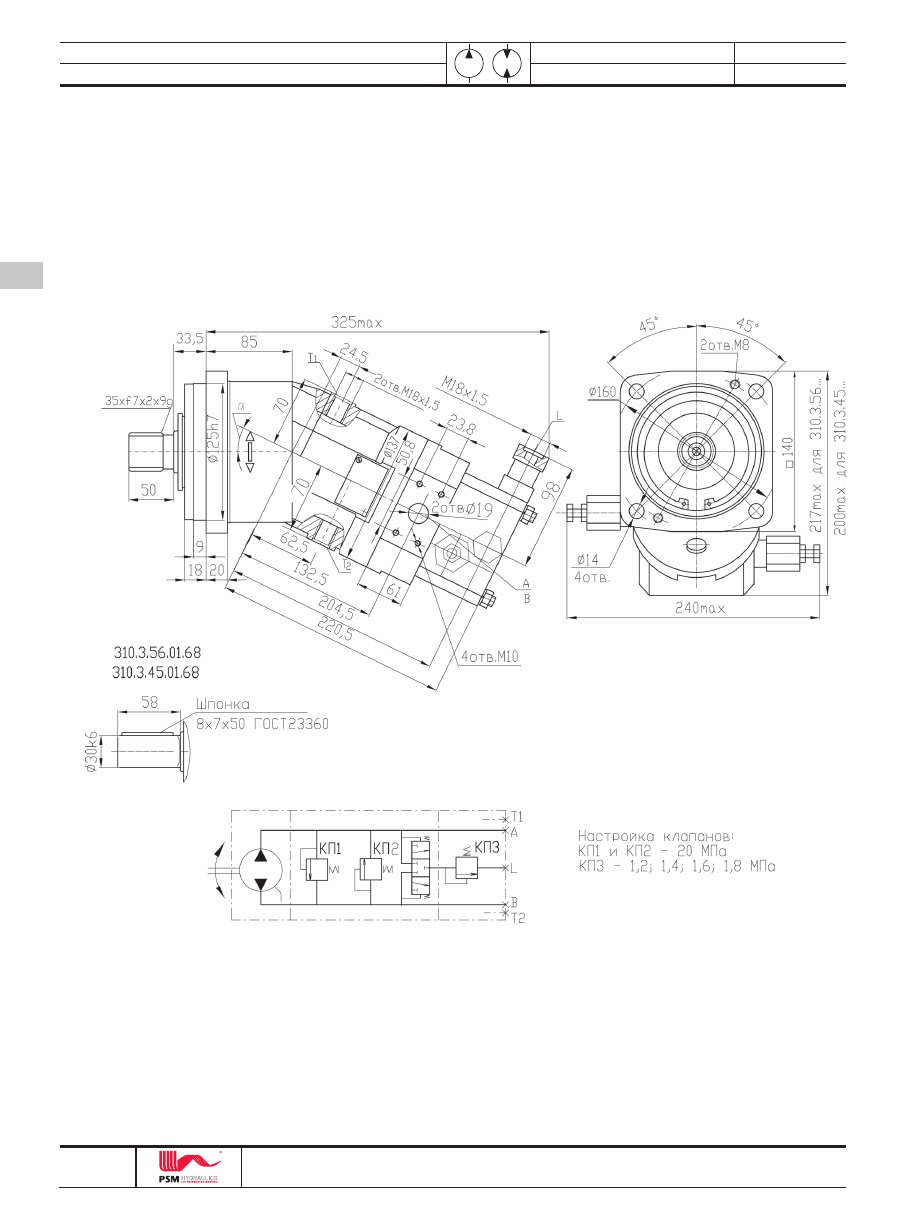

Гидромотор 310.3.56.00.68 и 310.3.45.00.68
с блоком промывочного и обратно&
предохранительных клапанов

жидкости в закрытой гидросистеме на охлажденную и
очищенную.

Штуцер L соединяется с баком

10

Раздел 2

300 КД/2005

2.2. Насосы и гидромоторы нерегулируемые типа 410

Лист

Листов  13

25

Структурная схема обозначений
гидромашин типа 410 НОВАЯ ТЕХНИКА

11

26

Раздел 2

300 КД/2005

2.2. Насосы и гидромоторы нерегулируемые типа 410

Лист

Листов  13

Технические характеристики:
Рабочий объем, см

3

56,1

Давление на входе, МПа*
• максимальное

40*

• максимальное пиковое

45*

Частота вращения
максимальная, об/мин

3750

* — для машин со шпоночным валом:
Давление на входе, МПа
• максимальное

32*

• максимальное пиковое

40*

А,В — точки присоединения рабочих линий;
S — точка присоединения всасывающей линии;
Т — дренаж;
R — удаление воздуха.

410.0.56

12

Раздел 2

300 КД/2005

2.2. Насосы и гидромоторы нерегулируемые типа 410

Лист

Листов  13

27

410.0.107

Технические характеристики:
Рабочий объем, см

3

106,7

Давление на входе, МПа*
• максимальное

40*

• максимальное пиковое

45*

Частота вращения
максимальная, об/мин

3000

*— для машин со шпоночным валом:
Давление на входе, МПа
• максимальное

32*

• максимальное пиковое

40*

А,В — точки присоединения рабочих линий;
S — точка присоединения всасывающей линии;
Т — дренаж;
R — удаление воздуха.

13

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

28

Раздел 2

300 КД/2005

2.1. Насосы и гидромоторы нерегулируемые типа 310

Лист

Листов  13

29

РАЗДЕЛ 3

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

30

Насосы типа 313 аксиально-поршневые регулиру-

емые имеют широкий диапазон изменения рабочего
объема, различные виды регулирования и управле-
ния. В исходном состоянии рабочий объем может быть
как максимальным, так и минимальным. Управление
может быть позитивным или негативным. Позитив-
ное управление увеличивает рабочий объем, а нега-
тивное управление уменьшает рабочий объем. Изме-
нение рабочего объема вызывает изменение подачи
и потребляемого (приводного) момента.

Ограничение минимального и максимального ра-

бочих объемов производится регулировочными вин-
тами.

Исполнение без ограничения рабочего объема

(без винтов) является базовым.

Насосы  регулируемые
типа 313

Обозначение регулируемых насосов задается по струк-

турной схеме:

  Пример записи обозначения регулируемого

насоса 313.3.112.501.403, где

313 — насос регулируемый
3 — модель с роликовыми коническими  подшипниками
(4 – модель с биметалллическим блоком цилиндров)
112 — рабочий объем, см

3

5 — с регулятором мощности
0 — без ограничения рабочего объема
1 — с гидравлической позитивной  настройкой
4 — направление вращения вала левое,
исполнение вала шлицевое
0 — вторичное управление отсутствует
3 — со встроенным клапаном  подключения регулятора к
сервопитанию

2

31

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

Структурная схема обозначения
регулируемых насосов

3

Раздел 3

300 КД/2005

Насосы  регулируемые  типа 313

Лист

Листов  24

32

Принцип работы качающего
узла насоса

Качающий узел состоит из вала, установленного

в корпусе на подшипниках и блока цилиндров. Фла-
нец вала  через сферические головки шатунов соеди-
нен с поршнями и шипом. Поршни  перемещаются в
цилиндрах блока. Величина хода поршней опреде-
ляется углом, образованным осями вращения блока
цилиндров и вала.

Блок  по сферической поверхности контактирует

с распределителем, который противоположной сто-
роной прилегает к опорной поверхности корпуса ре-
гулятора.

Со стороны конца вала насос закрывается крыш-

кой, уплотненной резиновым кольцом и манжетой.

При работе насоса вал приводится во вращение

от двигателя. Вращение вала передается шатунам, от
них через поршни - блоку цилиндров.

Каждый поршень за одну половину оборота вала

производит всасывание, за другую - нагнетание ра-
бочей жидкости в гидросистему.

Давление на выходе из насоса определяется на-

грузкой на рабочий орган и ограничивается предох-
ранительным клапаном гидросистемы.

Подача определяется частотой вращения вала на-

соса, а также собственным рабочим объемом насоса.

Рабочий объем определяется углом наклона бло-

ка цилиндров относительно оси вала.

Принцип работы насоса
регулируемого типа 313

Принцип работы
регулятора

Регулятор состоит из установленных в корпусе ступен-

чатого поршня, пальца, фиксирующего винта, двухкро-
мочного золотника с башмаком и подпятником, двупле-
чевого рычага, крышки, в которой размещены детали,
имеющие различное функциональное назначение. Сни-
зу блок регулятора закрывается стаканом с уплотнитель-
ным кольцом.

Детали, входящие в крышку,  меняют соотношение

моментов на рычаге и положение золотника относитель-
но пальца. В нейтральном положении золотник  обеспе-
чивает равновесие сил, действующих на поршень регу-
лятора. Смещение золотника от нейтрального положе-
ния вправо или влево вызывает изменение давления в
полости большего диаметра поршня и смещение после-
днего.

При перемещении поршня, связанного  с качающим

узлом через  сферическую головку пальца, происходит
изменение угла наклона блока цилиндров и изменение
рабочего объема.

Полость цилиндра меньшего диаметра поршня по-

стоянно соединена с каналом высокого давления.

Полость под цилиндром большего диаметра через

отверстия в пальце, распределительный поясок золот-
ника и отверстие в винте может соединяться либо с вы-
соким давлением, либо с дренажом.

4
