одной координатной оси и поворота вокруг другой оси. Направляющая база –
боковая поверхность большей протяженности детали на рисунках 2.2, 2.4.

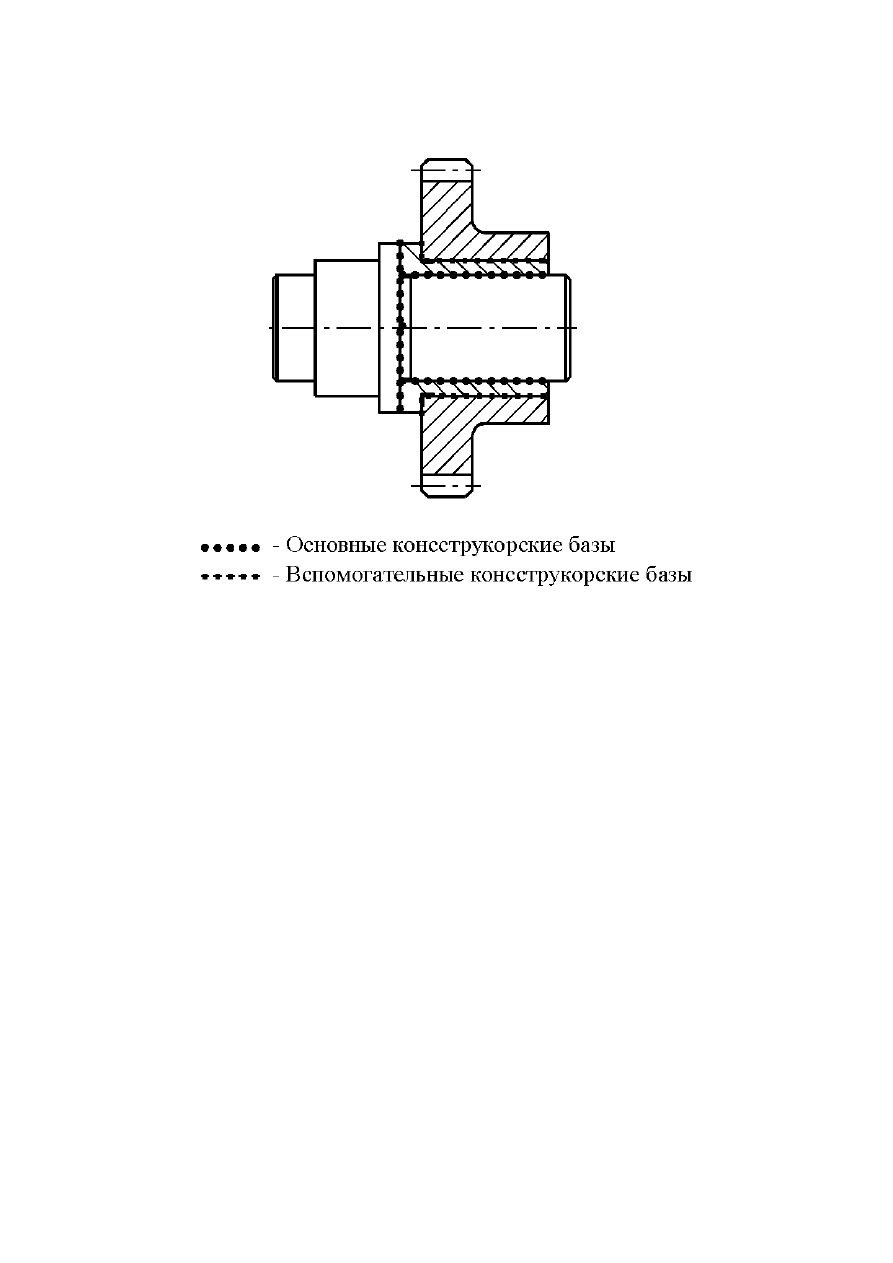

Рисунок 2.5 - Основные и вспомогательные базы деталей

Опорная база - база, используемая для наложения на заготовку или изде-

лие связи, лишающей их одной степени свободы — перемещения вдоль одной
координатной оси или поворота вокруг оси. На рисунках 2.2, 2.4 опорная база –
торцовая поверхность детали.

Данный  комплект  баз  является  весьма  распространенным  и  может  счи-

таться типовым.

Если базирование детали или заготовки осуществляется с использовани-

ем  цилиндрической  (конической)  поверхности  большой  протяженности  (соот-
ношение ее длины и диаметра больше единицы), то с помощью этой поверхно-
сти на деталь или заготовку можно наложить четыре связи. Такая база получила
название двойной направляющей.

Двойная направляющая база - база, используемую для наложения на заго-

товку или изделие связей, лишающих их четырех степеней свободы — переме-
щений вдоль двух координатных осей и поворотов вокруг осей, параллельных
им.

Наложение  связей  на  деталь  или  заготовку  с  помощью  цилиндрической

(конической) поверхности показано на рисунке 2.6. Ось О

1

Х

1

 подвижной систе-

мы  координат  0

1

X

1

Y

1

Z

1

  связана  с  осью  детали.  Две  связи  (1  и 2) из  четырех,

приложенных к оси, отнесены к координатной плоскости X

1

0

1

Z

1

, две (3 и 4) — к

X

1

0

1

Y

1

. Эти связи отбирают у детали возможность перемещаться вдоль и пово-

рачиваться  вокруг  осей,  параллельных  OY  и OZ.  Данные  связи  реализуются  с
помощью  двойной  направляющей  базы.  Перемещение  детали  вдоль  оси  О

1

Х

1



лишает связь 5, наложенная на торец детали. Угловое положение детали опре-
делено, с помощью связи 6. Последние две связи реализуются с помощью двух
опорных баз.

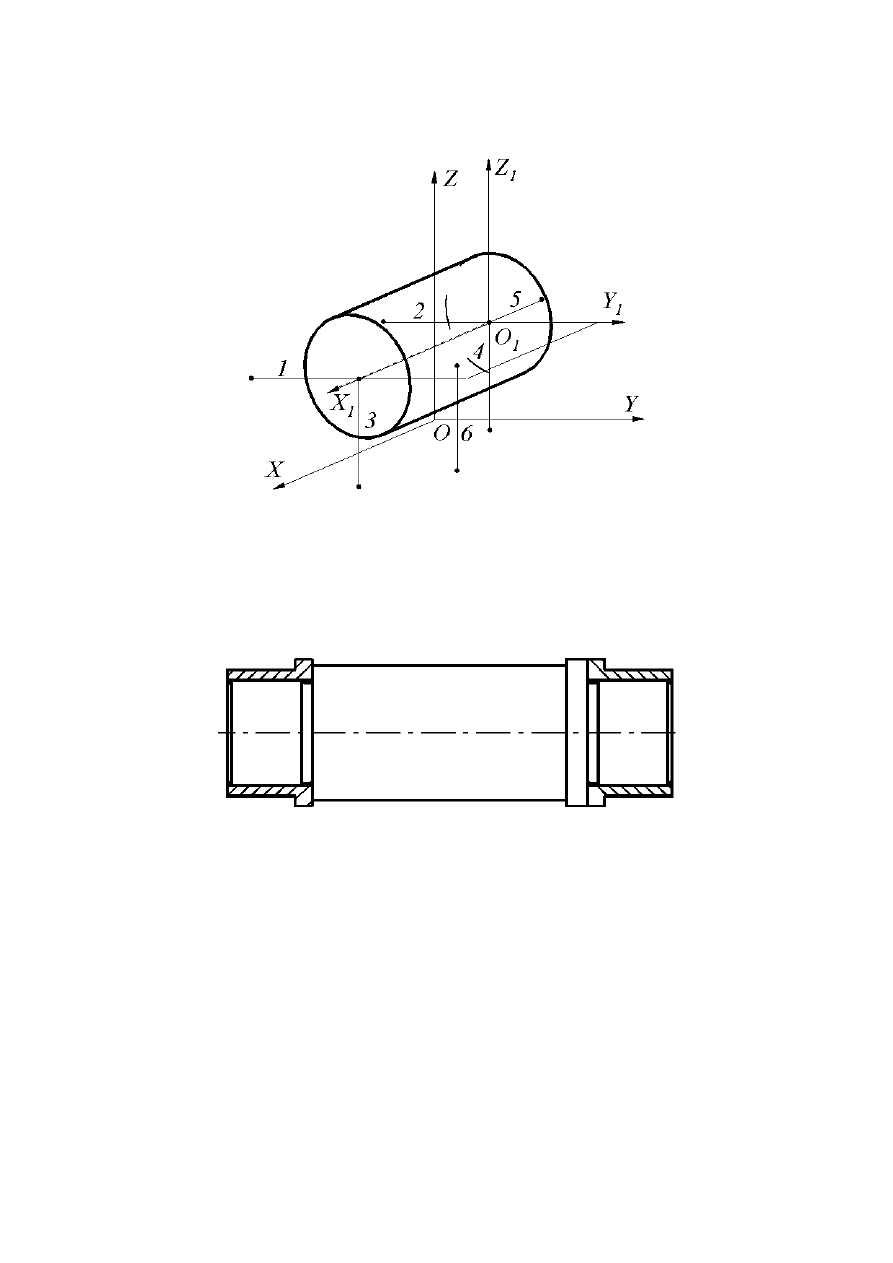

Рисунок 2.6 - Наложение шести связей на цилиндрическую деталь

Комплект из двойной направляющей и двух опорных баз широко исполь-

зуется и также является типовым.

Часты  случаи,  когда  двойную  направляющую  базу  образует  сочетание

двух цилиндрических или конических поверхностей небольшой протяженности
(рисунок 2.7).



Рисунок 2.7 - Реализация  двойной  направляющей  базы  сочетанием  двух

цилиндрических поверхностей

Положение детали типа диска будет более устойчивым, если установить

ее  на  торец  и  сделать  торец  установочной  базой  (рисунок 2.8). С  торцом  со-
вмещена координатная плоскость. X

1

0

1

Y

1

, на которую будут наложены три свя-

зи (1, 2, 3), реализуемые установочной базой. Две связи (4 и 5), лишающие диск
возможности перемещений в направлении осей ОХ и OY, наложены на ось ци-
линдрической  поверхности,  с  их  помощью  реализуется  двойная  опорная  база.
Для  того  чтобы  лишить  диск  возможности  поворота  вокруг  оси  0

1

Z

1

,  имеется

связь 6, реализующая опорную базу.

Двойная  опорная  база - база,  используемая  для  наложения  на  заготовку

или  изделие  связей,  лишающих  их  двух  степеней  свободы — перемещений
вдоль двух координатных осей.

Комплект из установочной, двойной опорной и опорной баз - третий ти-

повой комплект баз.





Рисунок 2.8 - Наложение шести связей на деталь типа диска

Классификация баз по характеру проявления.
Скрытая база - база в виде воображаемой плоскости, оси или точки.
Явная  база - база  в  виде  реальной  поверхности,  разметочной  риски  или

точки пересечения рисок.

Скрытые базы используют, когда требуется определить положение детали

или  заготовки  с  помощью  плоскостей  симметрии,  оси  или  пересечения  осей.
Базирование  по  скрытым базам выполняется с помощью специальных средств
(центров  токарного  станка,  самоцентрирующих  патрона  и  тисков  и  т.  д.).  На
рисунке 2.9 показано базирование рычага по плоскости и по двум его плоско-
стям симметрии. Базирование по плоскостям симметрии осуществлено с помо-
щью  одновременно  сходящихся  призм.  Нижние  плоскость  бобышек  образуют
явную  установочную  базу,  продольная  плоскость  симметрии – скрытую,  на-
правляющую, а поперечная плоскость симметрии – скрытую, опорную базу.





а) схемы приспособления,              б) схема базирования

Рисунок 2.9 - Базирование рычага

На  рисунке 2.10 приведена  схема  классификации  баз  по  всем  трем  при-

знакам. Полное название базы должно охватывать все три классификационных
признака. Например: конструкторская основная, двойная направляющая, скры-
тая; технологическая, опорная, явная и т.д.



Конструкторские:

Основные

По назначению

Вспомогательные

Технологические

Измерительные



По лишаемым

степеням сво-

боды

Устано-

вочная

Направ-

ляющая

Опорная

Двойная

направ-

ляющая

Двойная

опорная



По характеру

проявления

Явные

Скрытые



2.10 – Классификация баз

2.3 Методика выполнения лабораторной работы


Все  конструкторские,  технологические  и  метрологические  задачи  по  ба-

зированию можно подразделить на два типа:

−  анализ схемы базирования детали, используемой в конструкции изде-

лия, технологическом процессе его изготовления или при измерении;

−  разработка схемы базирования в соответствии с возникшей задачей на

каком-либо этапе создания машины.


В лабораторной работе № 2 решается задача первого типа, при ее реше-

нии необходимо:

−  из условий задачи выявить функциональное назначение баз и систему

координат, относительно которой осуществляется базирование;

−  выявить  поверхности,  оси,  точки  детали,  заготовки  и т. п., участвую-

щие в базировании;

−  проанализировать  функции,  выполняемые  этими  базами  (определить

каких степеней свободы лишает заготовку или изделие каждая из них);

−  определить соответствие комплекта баз одному из типовых;

−  в соответствии с признаками классификации определить названия баз;

−  показать теоретическую схему базирования на эскизе.
Задача: выявить схему базирования шестерни на валу (рисунок 2.11).
