Оптические гироскопы - часть 1



5


Введение



В 1962 г. А. Розенталь предложил, а В. Мацек и Д. Девис реализовали

первый He-Ne лазер  с кольцевым резонатором (кольцевой лазер), с которого
началось развитие лазерной гироскопии, так как сразу же привлекла внима-
ние возможность измерения с его помощью абсолютных угловых скоростей с
высокой точностью. Первые попытки применения кольцевых лазеров в каче-
стве  лазерных  гироскопов  (ЛГ)  выявили  их  основной  недостаток – наличие
зоны захвата частот встречных волн, не позволяющее измерять малые угло-
вые скорости. Усилия ряда коллективов, направленные на преодоление этого
недостатка,  позволили  создать  приборы,  способные  конкурировать  с  тради-
ционными  механическими  гироскопами,  а  также  создать  новое  поколение
инерциальных навигационных систем, которые сейчас широко применяются
во всем мире.

Примерно через десять лет после начала работ в области лазерной гиро-

скопии начались исследования и разработка волоконно-оптических гироско-
пов (ВОГ), принцип работы которых, как и ЛГ, основан на эффекте Саньяка.
Результатом  таких  исследований  явился  чрезвычайно  быстрый  прогресс
ВОГ. Если в конце 80-ых наиболее точные ВОГ характеризовались дрейфом
порядка 1град/час, то в конце 90-ых характеристики ВОГ вышли на уровень
сотых и даже тысячных долей градуса в час.

По сравнению с гироскопами других типов, прежде всего традиционными

механическими, оптические гироскопы (ОГ) обладают рядом важных досто-
инств, среди которых нужно отметить следующие:

•  большой динамический диапазон измеряемых скоростей;

•  нечувствительность к ускорениям и перегрузкам;
•  малое время готовности;

•  малая потребляемая мощность;

•  отсутствие перекрестных связей при построении трехосного блока

чувствительных элементов;

•  низкая стоимость при достаточно высокой точности;

•  отсутствие вращающихся механических элементов и подшипников.



Говоря  об  областях  применения  можно  отметить,  что  ОГ  охватывает

все  большие  и  большие  направления  использования,  включающие  в  себя
гражданскую и военную авиацию, космические аппараты, ракеты различных
классов.  По  оценке  ученых  Дрейперовской  лаборатории,  являющейся  круп-
нейшим научно-исследовательским институтом США в области навигацион-
ной  техники,  ОГ  в  настоящее  время  являются  наиболее  широко  используе-

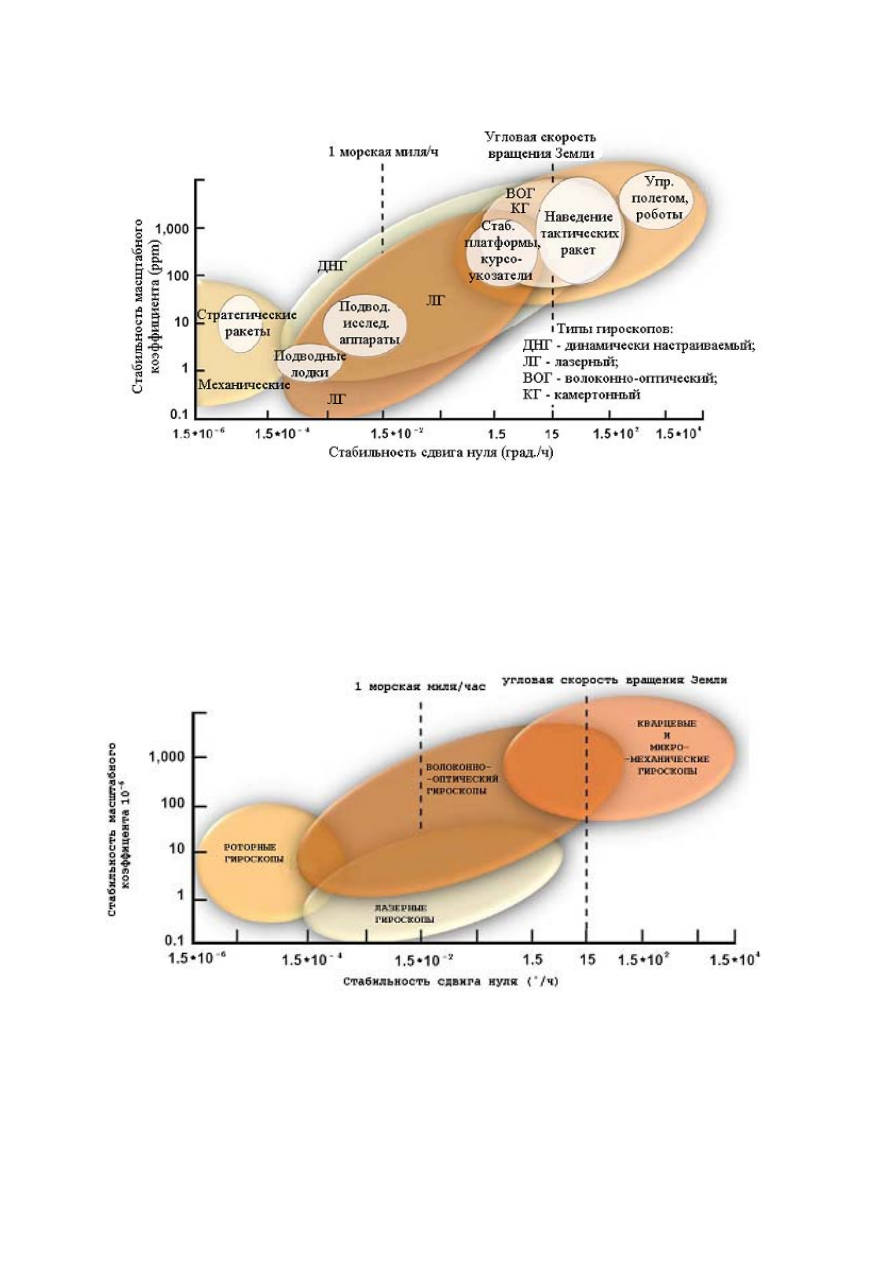

мыми типами гироскопов (рис. 1).



6



Рис.1



В ближайшие 15-20 лет ВОГ должен в значительной степени вытеснить

с  рынка  чувствительных  элементов  навигационных  систем  средней  и  высо-
кой точности все остальные типы гироскопов, включая лазерные.



Рис. 2

 На рис. 2 представлен график, характеризующий сделанный этими учеными
прогноз места ВОГ и ЛГ среди других типов гироскопов.



7



1. ФИЗИЧЕСКИЕ ОСНОВЫ ЛАЗЕРОВ



1.1. Взаимодействие электромагнитного поля с веществом

В  основе  работы  лазера  лежат 3 фундаментальных  явления,  происхо-

дящих  при  взаимодействии  электромагнитных  волн  с  веществом:  процессы
спонтанного и вынужденного излучения и вынужденного поглощения


Будем считать, что вещество описывается разрешенными состояниями

(уровнями),  в  которых  оно  может  находиться,  со  значениями  энергии

n

E

,

n=1,2,…, т.е. рассмотрим так называемую квантовую систему. Для простоты
будем рассматривать двухуровневую квантовую систему.


Спонтанное

  излучение.    В  отсутствие  внешнего  электромагнитного

поля  существует  определенная  вероятность  самопроизвольного  перехода
атома с более высокого уровня на более низкий.

 Рис. 1.1

Эта  вероятность  называется  вероятностью  спонтанного  перехода

21

A

.  Ско-

рость изменения населенности уровня 2 составляет

2

21

2

N

A

dt

dN

−

=

.





        (1.1)

При каждом переходе испускается квант с энергией

1

2

E

E

−

=

ω

=

. Величину

21

21

1

A

=

τ









    (1.2)

называют  временем  жизни  уровня 2 по  отношению  к  спонтанному  излуче-

нию на уровень 1.

Решение уравнения (1.1)

1

2

а

1

2

1

2

E

E

−

=

ω

=

а

E

2

E

1



8

( )

(

)

2

0

2

2

/

exp

τ

t

N

t

N

−

=







       (1.3)

показывает, что зависимость населенности верхнего уровня от времени соот-
ветствует экспоненциальному закону радиоактивного распада. Направления,
в которых излучаются фотоны, равномерно распределены во всем простран-
стве, а моменты переходов случайно распределены по времени. Такое излу-
чение является полностью некогерентным.




Индуцированное

  поглощение

.  Пусть  система  находится  на  нижнем

энергетическом  уровне 1 и  на  нее  падает  излучение  с  частотой

(

)

=

1

2

E

E

−

=

ω

, резонансное данному переходу.

Рис. 1.2

Тогда существует конечная вероятность

12

B  поглощения падающего фотона,

при этом система переходит на верхний уровень 2 (рис. 1.2). Скорость пере-
ходов определяется выражением

( )

1

12

1

N

B

dt

dN

ω

ρ

−

=

.

   (1.4)

Вероятность  поглощения  фотона

( )

ω

ρ

=

12

12

B

W

  пропорциональна

плотности электромагнитного поля и коэффициенту поглощения

12

B .  Урав-

нения  типа (1.4) называются  скоростными  уравнениями,  т.  е.  уравнениями
для скоростей процессов.


Индуцированное

  излучение.

  Пусть  квантовая  система  находится  на

верхнем уровне и на нее воздействует резонансное внешнее электромагнит-
ное  поле  с  частотой

ω.  Поскольку  энергия  падающего  фотона  совпадает  с

энергией перехода, имеется конечная вероятность перехода системы с уровня
2  на  уровень 1 с  излучением  дополнительного  фотона  с  энергией

1

2

E

E

−

=

ω

=

 (рис. 1.3).

в

1

а

E

2

E

1
