Метасистемный подход в управлении - часть 20



79



                                 Значения управляемой величины

Рисунок 4.6 - Размытие плотности вероятности управляемой величины в

отсутствии поднастройки





время

Рисунок 4.7 - Изменение СКО во времени при импульсной поднастройке

Плотность

 ве

роятности



Дисперсия





80



                                                                 Период

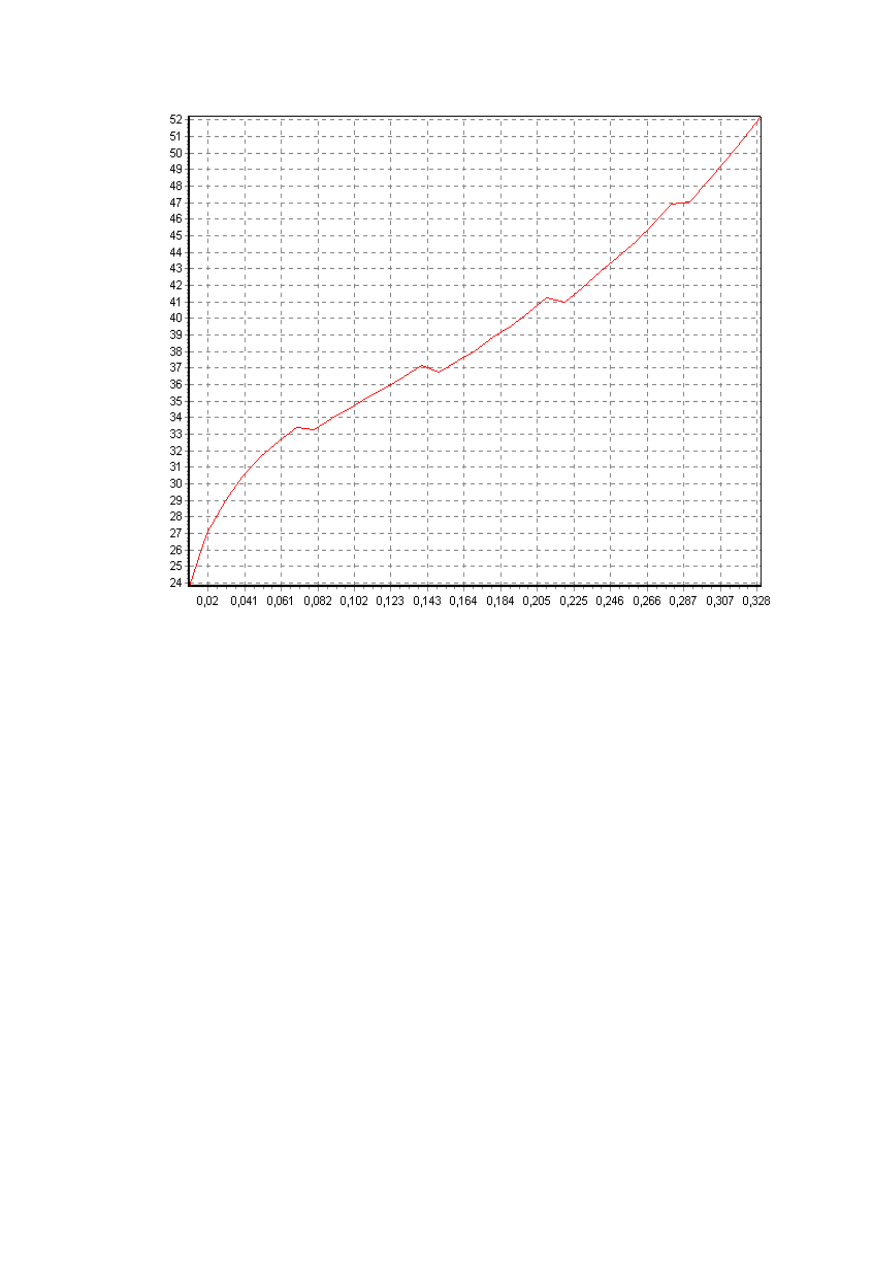

Рисунок 4.8 - Зависимость виртуальной работы от длительности периода ме-

жду поднастройками

Ви

рт

уальная

 р

абота





81



σ





t

Рисунок 4.9 – Изменения дисперсий трех регуляторов во время экспери-

мента



увеличению дисперсии управляемой величины в третьем регуляторе, умень-
шению в первом и почти не меняет дисперсии второго регулятора. В третьей
области  включается  конечный  автомат,  который,  оптимально  перераспреде-
ляя  управляющие  воздействия,  возвращает  дисперсиям  почти  прежнее  их
значение.

Из экспериментального моделирования метасистем параллельного и по-

следовательного  действия  видно,  что,  хотя  их  поведение  описывается  урав-
нением ФПК, управлять ими приходится по-разному. Во втором случае мож-
но напрямую увеличивать частоту включений в случаях большой неопреде-
ленности,  а  в  первом  можно  лишь  создавать  условия  для  уменьшения  дис-
персий управляемых величин.

Выводы по четвертому разделу
1 Критерий оптимальности в виде разности плотностей вероятности реа-

лизации внешнего процесса и включения соответствующей этой реализации
структуры  позволяет  оптимизировать  управление  в  метасистеме  последова-
тельного  действия  в  отношении  повышения  точности  и  своевременности
включения.



82

2  Концепция  двух  стохастических  процессов  при  функционировании

метасистемы  последовательного  действия  позволяет  организовать  обратну-
юсвязь в объекте управления по частоте включений и за счет этого повысить
точность и адекватность включения структур.

3 Критерий в виде суммы дисперсий управляемых величин и виртуаль-

ных работ, необходимых для поддержения этих дисперсий, позволяет опти-
мизировать управление в метасистеме параллельного действия, минимизируя
виртуальную  работу  и  сохраняя  приемлемую  точность  регулирования  в  от-
дельных структурах.

4 Между дисперсиями регулируемых величин в метасистеме параллель-

ного  действия  и  виртуальной  работой,  необходимой  для  их  поддержания,
существует гиперболическая зависимость.

5 При импульсном управлении метасистемой параллельного действия с

уменьшением частоты импульсного воздействия виртуальная работа, направ-
ляемая  на  поддержание  заданных  дисперсий  регулируемых  величин,  резко
возрастает. Минимальность виртуальной работы имеет место при непрерыв-
ном управлении.

6 В случае многосвязанной метасистемы необходима модель конечного

автомата, работающая по специальному алгоритму и позволяющая «автома-
тически» найти оптимальные значения дисперсий выходных величин.

7  Модели  управления  вероятностями  в  метсистемах  последовательного

и параллельного действия носят различный характер. Если в последователь-
ных системах можно напрямую увеличивать частоту включения, то в парал-
лельных  системах  можно  лишь  создавать  условия  для  повышения  частоты
появления на выходах структур управляемых величин, равных уставкам, при
одновременном понижении частоты появления всех других значений управ-
ляемой величины.
