Дипломное проектирование по надежности и ремонту машин - часть 5





























































































































11   Примерная продолжительность, дни/ч,

пребывания машин в ремонте



Ремонт

Марки машин

капитальный

текущий

Т-150К, Т-150, Т-151К 15/105

12/84

ДТ-75М, ДТ-75 12/84

10/70

Т-70С 10/70

8/56

МТЗ-80/82, МТЗ-100/102 9/63  7/49
Т-40А 8/56

6/42

Т-25А, Т-30 5/35

4/28

ГАЗ-53 15/63

7/49

ЗиЛ-130 11/77

9/63

КамАЗ, КАЗ, УРАЛ

22/154

18/126

СК-5М «Нива», 14/98

11/77

СК-6 «Колос» 15/105

12/84

Дон-1500 22/154

19/133

Енисей 20/140

18/128

Плуги,  культиваторы,  сеял-
ки

– 2...3/14...21


Составить технологическую планировку производственного корпуса (ЦРМ и автогаража), чертежи

представляются  в  графической части  дипломного  проекта  на  формате  А1.  Перечень  и  характеристика
оборудования и оргоснастки выполнить по форме табл. 12.





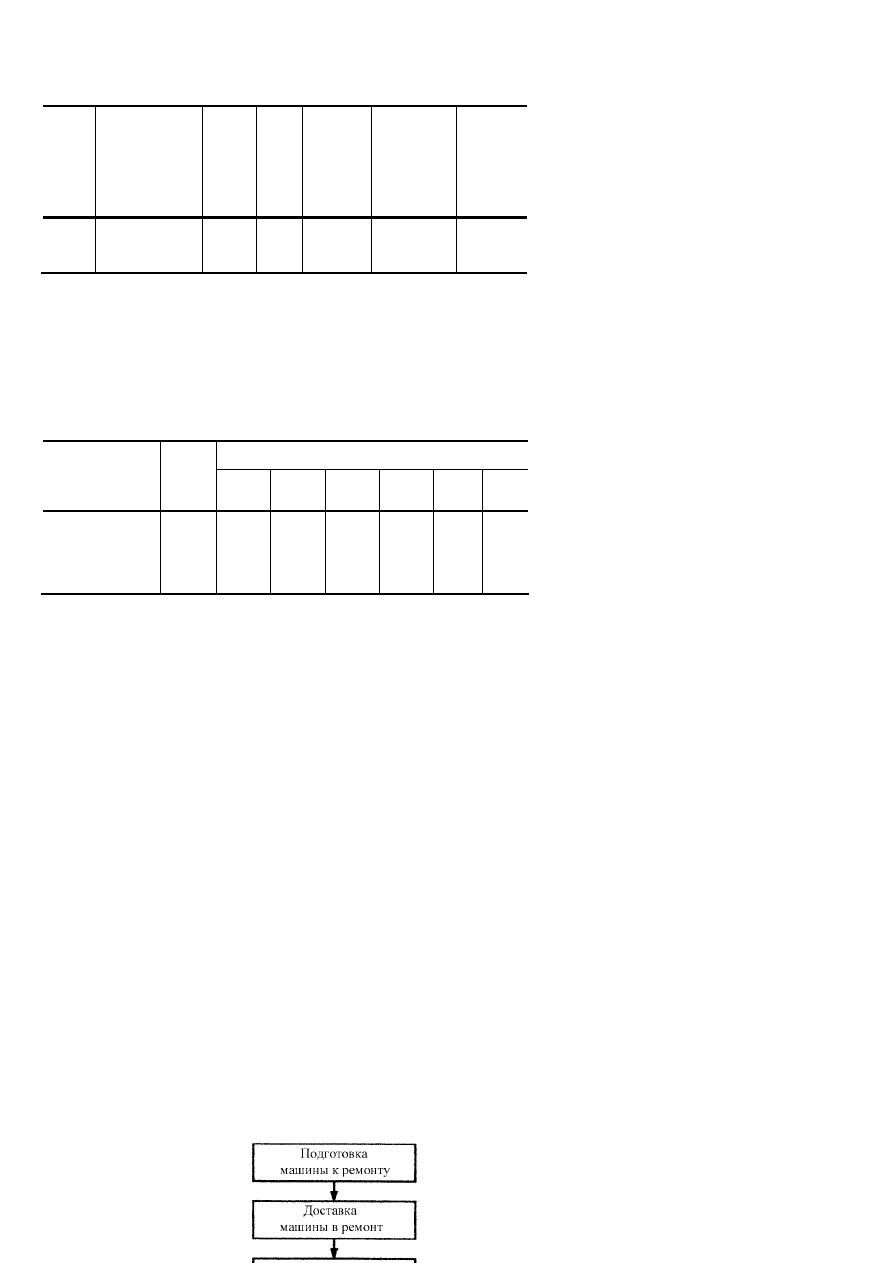

12   Спецификация оборудования



№ на

план

и-

ровке

Наименова-
ние участка

и оборудо-

вания

Тип,

мо-

дель

Чис-

ло

Габа-

риты,

мм

Мощ-

ность

электро-

двигате-

ля, кВт

Износ
по ба-

лансу,

%


















Сделать анализ количественной и качественной обеспеченности ремонтно-технической базы хозяй-

ства оборудованием, оргоснасткой и подъемно-транспортным оборудованием, правильности его разме-
щения и возможности дальнейшего использования, на каких рабочих местах и участках оно отсутству-
ет.

13   Среднегодовая численность производственных рабочих

по специальностям и разрядам



Число рабочих по разрядам

Специаль-

ность рабо-

чего

Все-

го

I II III IV

V

VI

Слесарь
Токарь
и т.д.

















Указать  среднегодовую  численность  производственных  рабочих  по  специальностям  и  разрядам

(табл. 13).

Описать существующую форму оплаты труда производственных рабочих и установить обеспечен-

ность ремонтного предприятия рабочими необходимых специальностей и разрядов.

Сделать окончательное заключение о пригодности и дальнейшей эксплуатации производственных

корпусов  ремонтно-технической  базы,  использование  площадей  основных  участков,  обеспеченности
оборудованием, оргоснасткой и рабочими соответствующей квалификации.




2.3   АНАЛИЗ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

РЕМОНТА МАШИН



Анализ  технологии  ремонта  начинают  с  выполнения  схемы  существующего  производственного

процесса ремонта машин [8, 9] с указания основных видов работ: приемка и подготовка к ремонту; мой-
ка; разборка на агрегаты, затем на узлы; мойка агрегатов, узлов и деталей; дефектовка и комплектовка
деталей  и узлов;  сборка  и  регулировка  машины;  проверка  и  обкатка  машины после  ремонта;  приемка
отремонтированной  машины  (рис. 3). Привести  причины  отсутствия  отдельных  рабочих  мест,  преду-
смотренных типовой технологией. В анализе необходимо отразить следующее: оснащенность рабочих
мест технологической и технической документацией; средства механизации разборочно-сборочных ра-
бот; применяемые методы и типы измерительного инструмента при дефектации и комплектации дета-
лей;  перечень  восстанавливаемых  деталей  и  способы  восстановления;  особенности  комплектования  и
сборки  изделия  с  перечислением  операций,  которые  не  выполняются  в  соответствии  с  требованием
стандартов и техническими требованиями на сборку изделия; достоинства и недостатки применяемых
технологических процессов и пути их совершенствования.
