Атлас «Нервная система человека» - часть 11

43

Слуховая система

Слуховые нервные пути связывают улитку

каждого уха со слуховыми зонами коры

больших полушарий мозга.

На самом нижнем уровне слуховой системы

(слуховые нервы и кохлеарные ядра) пути

от обоих ушей полностью разделены.

(На этой сильно упрощенной схеме пути

от левого уха показаны жирными линиями,

а от правого — полужирными.)

На следующем уровне (ядро оливы

в продолговатом мозгу) некоторые нервные

волокна от правого и левого кохлеарных ядер

конвергируют на одни и те же нейроны.

Эти нейроны, передающие сигналы от обоих

ушей, выделены пунктиром. На более

высоких уровнях системы конвергенция

последовательно возрастает и соответственно

усиливается взаимодействие между

сигналами от обоих ушей, что отражено

на схеме увеличением доли нейронов,

изображенных кружками. Большая часть

нервных путей, идущих от кохлеарного ядра,

переходит на противоположную сторону

мозга.

1 — слуховая кора,

2 — нижнее двухолмие,

3 — слуховой нерв,

4 — ядро оливы,

5 — ядро улитки,

6 — левая улитка,

7 — правая улитка.

(По Розенцвейгу)

44

Типы рецепторов кожи

А — тельце Пачини;

Б — тельце Мейснера;

В — нервное сплетение у основания

волосяной луковицы;

Г — колба Краузе;

Д — нервное сплетение роговой оболочки.

Нервные окончания в коже являются

рецепторами прикосновения, тепла, холода

и боли.

1 — свободные нервные окончания;

2 — нервные окончания вокруг волосяных

луковиц;

3 — симпатические нервы, иннервирующие

мышечные волокна;

4 — окончания Руффини;

5 — концевые луковицы Краузе;

6 — меркелевы диски;

7 — мейснеровы тельца;

8 — симпатические волокна, иннервирующие

потовую железу;

9 — нервные стволики;

10 — потовая железа; 11 — сальная железа.

Функция каждого отдельного типа окончаний

до сих пор неизвестна.

(По Хэлду и др.)

45

Схема строения кожно-кинестетической системы

Представлены эфферентные нейроны

с длинным аксоном:

1 — окончания чувствительных и нервных

волокон в коже и в мышцах,
2 — чувствительные периферические

нейроны межпозвоночных узлов,

3 — переключательные ядра в продолговатом

мозгу,
4 — переключательные (реле) ядра

в зрительном бугре,

5 — кожно-кинестетическая зона коры,

6 — двигательная зона коры,

7 — путь от двигательной коры

к двигательным «центрам» головного

и спинного мозга (пирамидный путь),

8 — эффекторный нейрон спинного мозга,

9 — двигательные нервные окончания

в скелетных мышцах.

(По Полякову)

46

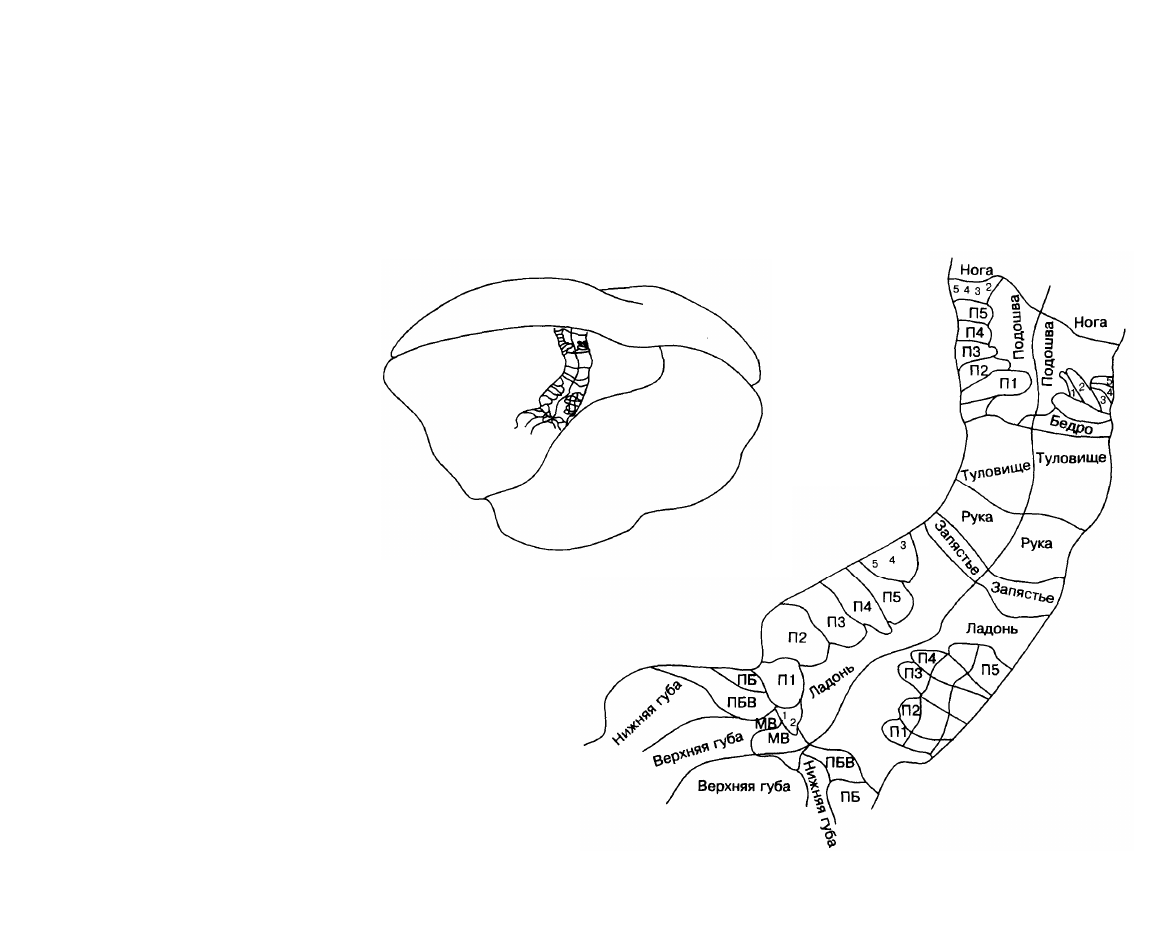

Карта кортикальных областей, в которые проецируются

тактильные сигналы от поверхности тела

ПБВ — подбородочные вибриссы

MB — мандибулярные вибриссы

П — палец

ПБ — подбородок

Участки тела с высокой плотностью

сенсорных рецепторов, такие как лицо или

пальцы, имеют более обширные корковые

проекции, чем участки с низкой плотностью

рецепторов. Границы этих проекций у разных

индивидуумов несколько различны.

(По Блуму и др.)
