Атлас «Нервная система человека» - часть 12

47

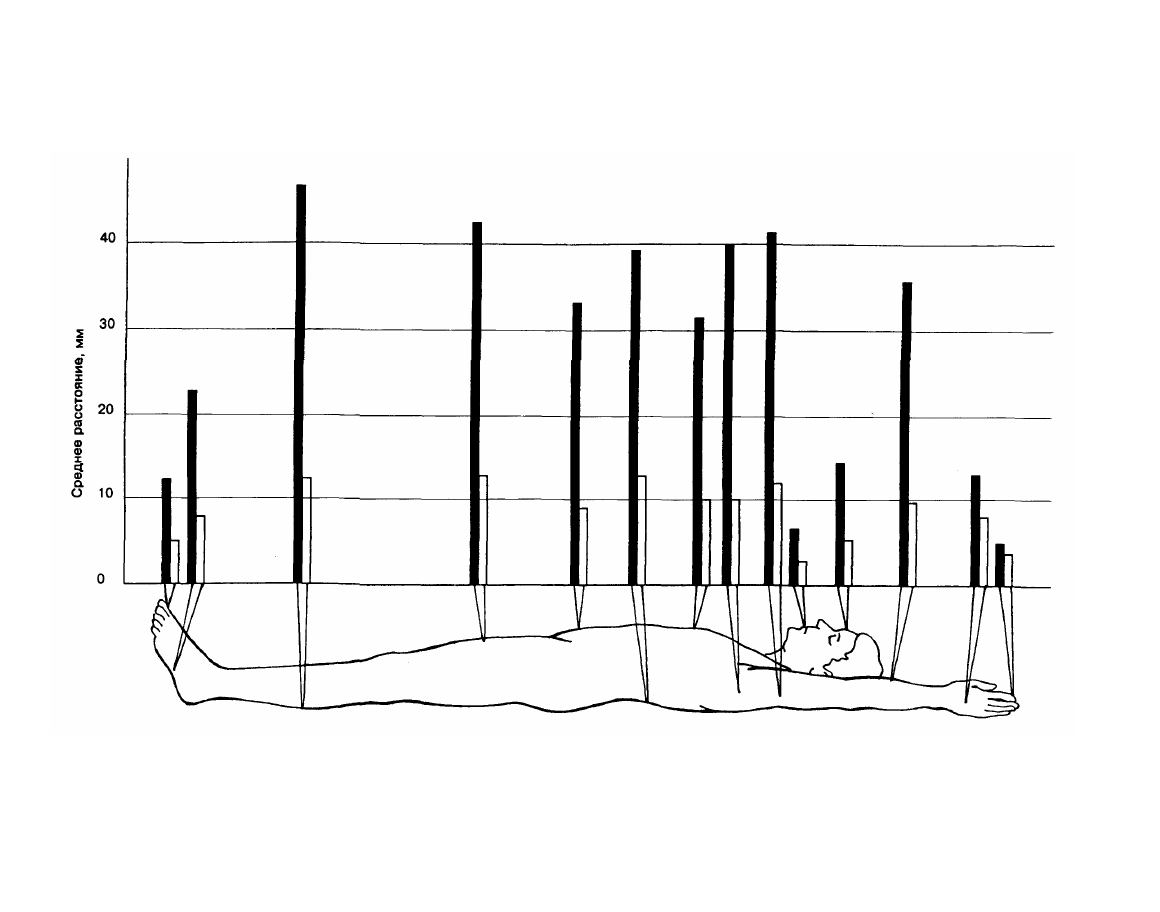

Нормальная ошибка осязания

Нормальная ошибка осязания может быть

определена двояким образом: во-первых, как

усредненное значение минимального

расстояния между контактами, при котором

испытуемый ощущает пару отдельных

нажатий при одновременном включении

контактов (черные столбики); во-вторых, как

усредненное расстояние между точкой, и

реальным контактом (белые столбики). Как

видно из рисунка, точность осязания

существенно различна на разных участках

тела; наибольшая точность наблюдается на

губах и кончиках пальцев.

(По Джелдарду и др.)

48

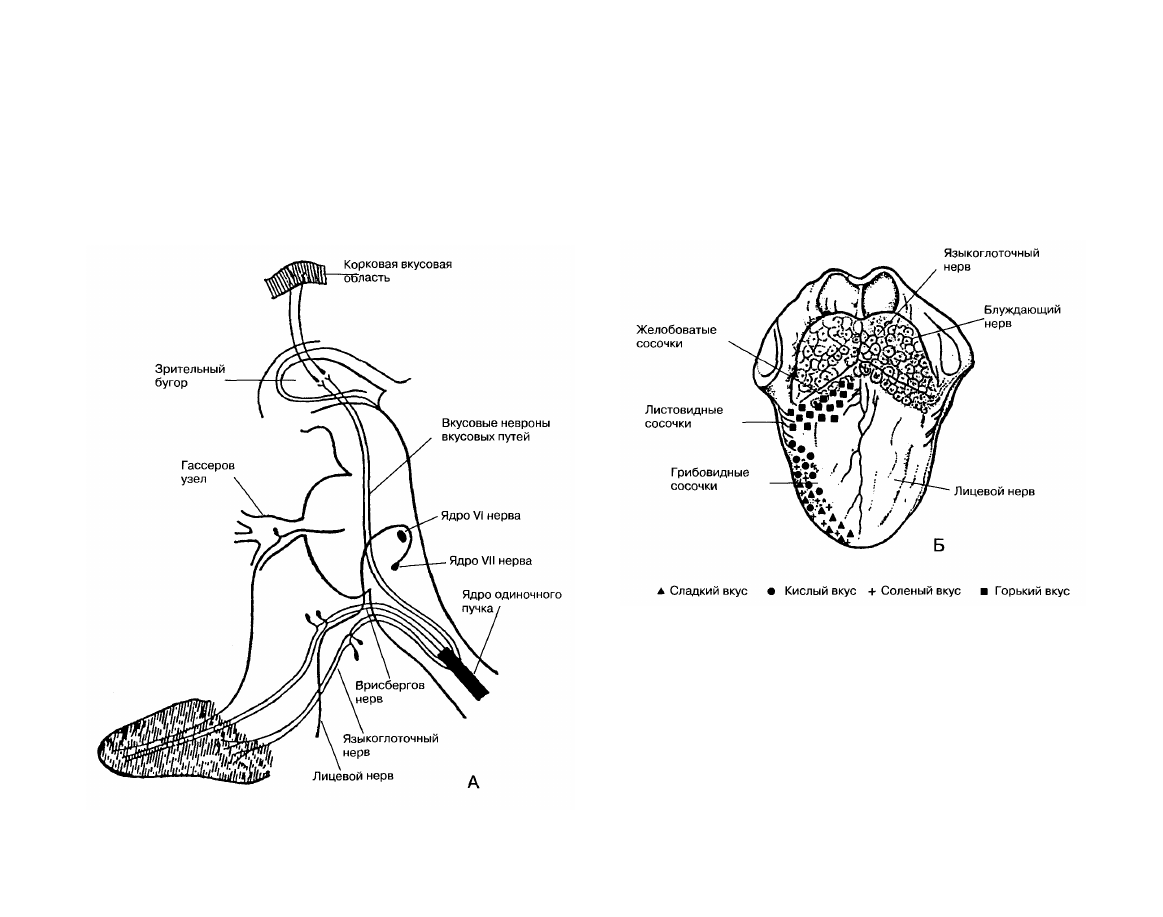

Схема вкусовой системы

А — связи и вставочные системы вкусового анализатора.

(По Смирнову)

Б — рецепторы четырех основных вкусовых качеств.

Кончик языка до некоторой степени ощущает все четыре качества, но

наиболее чувствителен к сладкому и соленому. Края языка

чувствительнее к кислому, но воспринимают и соленый вкус.

Основание языка наиболее чувствительно к горькому.

(По Блуму и др.)

49

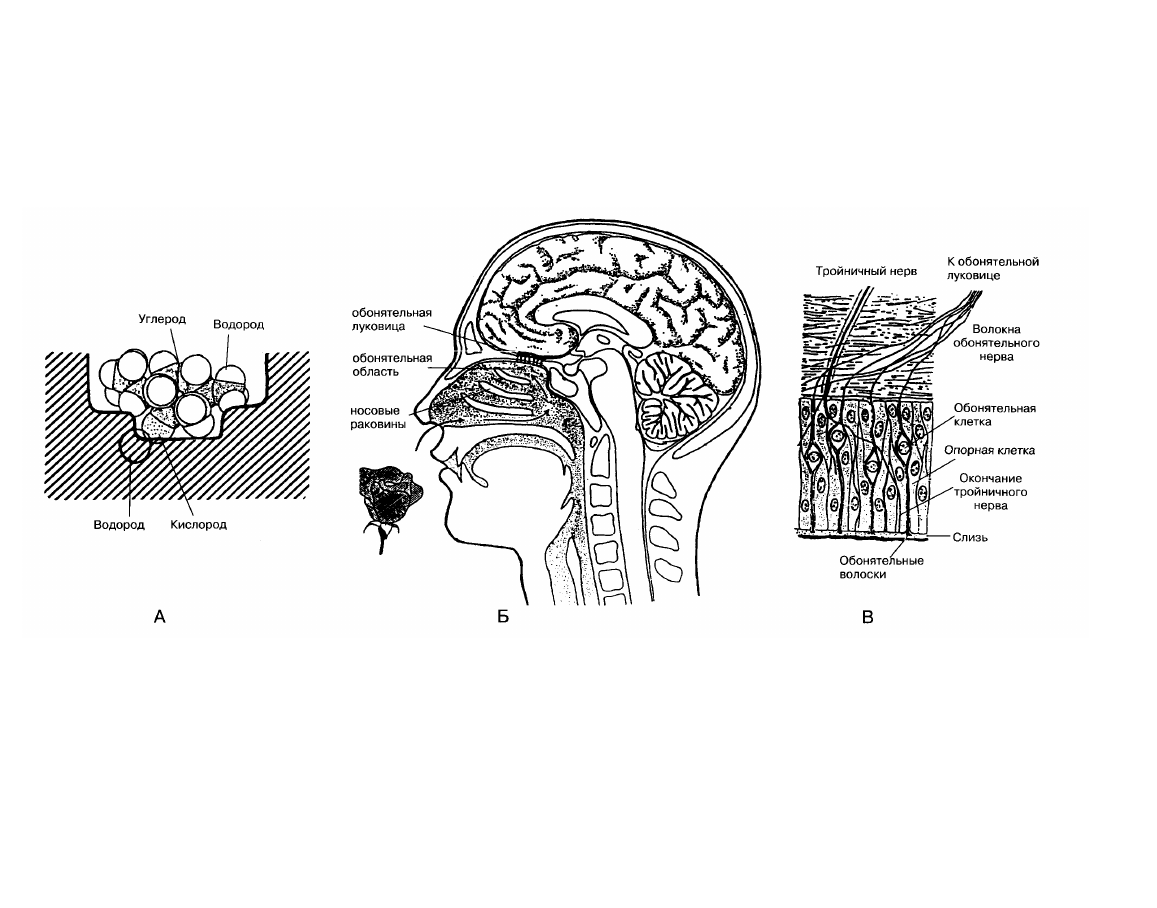

Рецепция запахов

А. Согласно стереохимической теории,

разные обонятельные нервные клетки

возбуждаются различными молекулами

в зависимости от размера, формы или заряда

молекулы; эти свойства определяют, к какой

из разнообразных ямок или щелей

на окончаниях обонятельного нерва будет

подходить молекула; здесь видно, что

молекула l-ментола соответствует углублению

«мятного» рецепторного участка.

Б. Воздух, несущий молекулы пахучего

вещества, втягивается в полость носа

и проходит мимо трех косточек причудливой

формы к островкам эпителия, в который

погружены окончания многочисленных

обонятельных нервов.

В. Гистологический срез обонятельного

эпителия показывает обонятельные нервные

клетки и их отростки, окончания

тройничного нерва и опорные клетки.

(По Эймуру и др.)

50

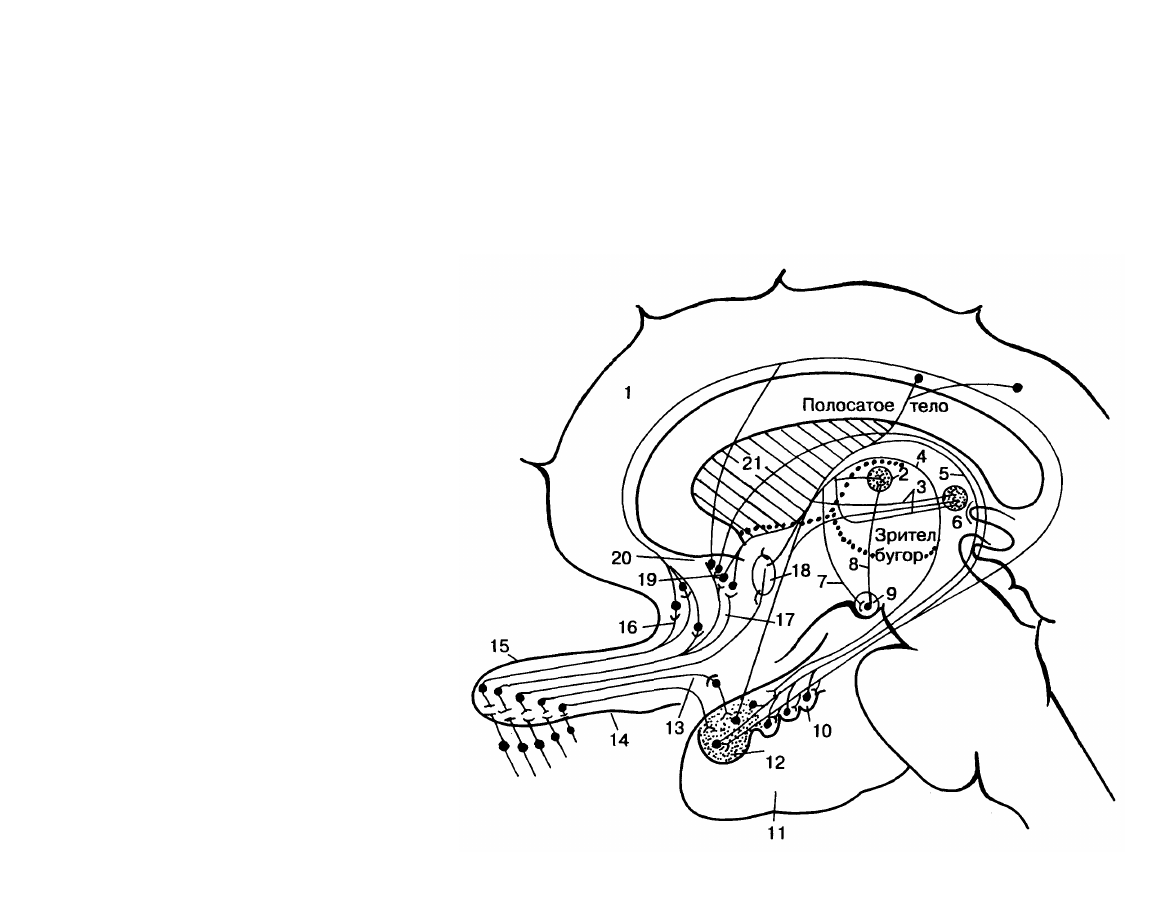

Схема обонятельной системы и ее связей — вставочных систем

1 — поясная извилина;

2 — переднее ядро зрительного бугра;

3 — мозговая полоска;

4 — конечная полоска;

5 — свод;

6 — ядро поводка;

7 — колонны свода;

8 — сосково-зрительный путь;

9 — сосковидное тело;

10 — зубчатая извилина;

11 — височная доля;

12 — миндалевидное тело;

13 — латеральная (боковая) извилина;

14 — обонятельный тракт;

15 — обонятельная луковица;

16 — медиальная (средняя) обонятельная

извилина;

17 — обонятельный треугольник;

18 — передняя спайка;

19 — около обонятельный кружок;

20 — около мозолистая извилина;

21 — прозрачная перегородка.

(По Гутчину)
