Атлас «Нервная система человека» - часть 9

34

Схема лимбической системы

А — вид сбоку; Б, В — вид сверху:

1 — надмозолистая полоска; 2 — ножка гиппокампа;

3 — медиальный пучок переднего мозга;

4 — переднее ядро зрительного бугра;

5 — обонятельная луковица; 6 — прозрачная перегородка;

7 — интерпедункулярное ядро;

8 — мамилярные тела; 9 — поводок;

10 — свод; 11 — краевой пучок;

12 — зубчатая извилина; 13 — миндалевидное ядро;

14 — эпифиз.

(По Бадаляну)

35

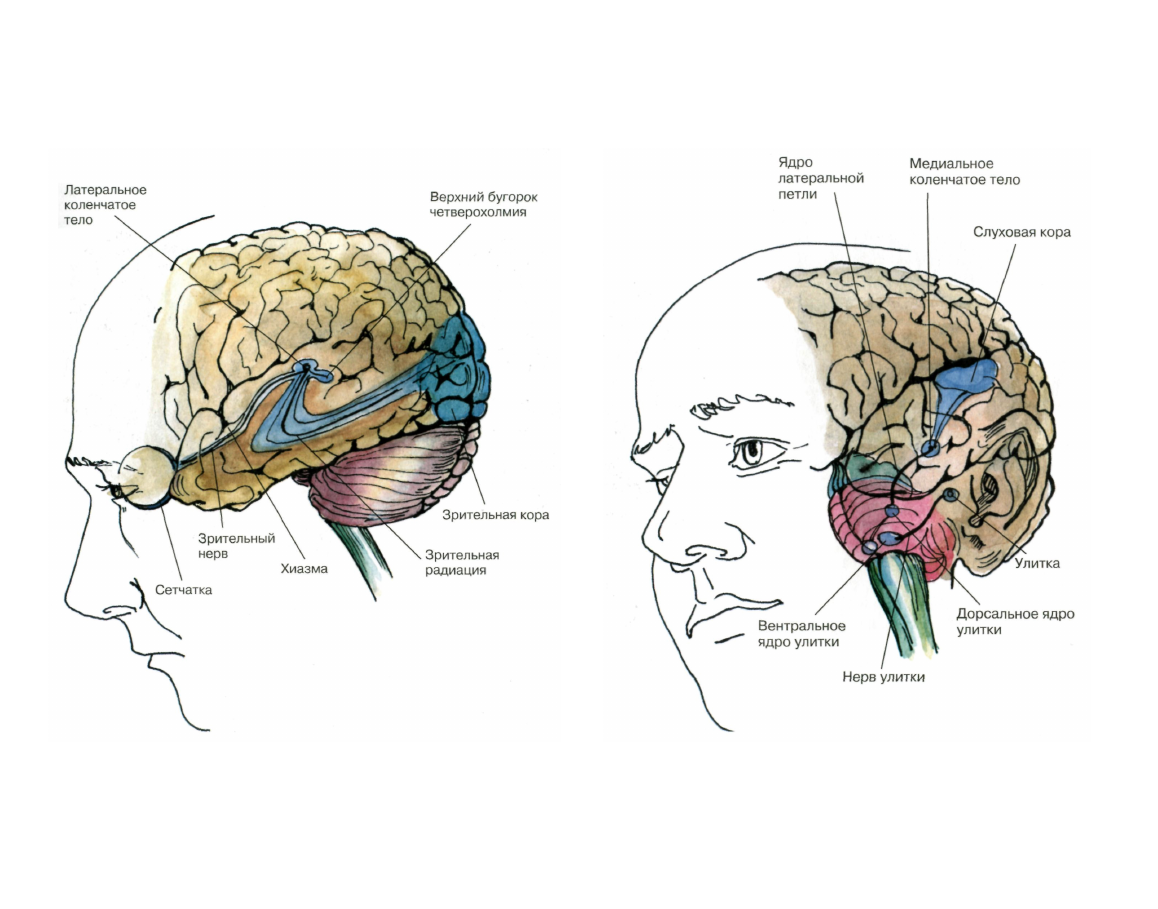

Зрительная система

Показаны связи, идущие от первичных рецепторов сетчатки

через передаточные ядра таламуса и гипоталамуса к первичной

зрительной зоне коры.

(По Блуму и др.)

Слуховая система

Показаны связи, идущие от первичных рецепторов улитки через

таламус к первичной слуховой зоне коры.

(По Блуму и др.)

36

Ощущения

с поверхности тела

Обонятельная

система

Вкусовая система

Представлены связи, идущие от кожных

рецепторов через вставочные нейроны

спинного мозга и таламуса к первичной

сенсорной зоне коры.

Показаны связи, идущие от рецепторов

слизистой носа через обонятельные луковицы

и базальные ядра переднего мозга к

конечным пунктам в обонятельной коре.

Изображены связи, идущие от рецепторов

языка через первоначальные мишени

варолиева моста к мишеням следующего

порядка в коре больших полушарий.

(По Блуму и др.)

(По Блуму и др.)

(По Блуму и др.)

НЕРВНАЯ СИСТЕМА ЧЕЛОВЕКА

37

Пути для специфических видов сенсорных сигналов

Модальность

Уровень переключения

Модальность

первичный (уровень 1)

вторичный (уровень 2)

третичный (уровень 3)

Зрение

Сетчатка

Латеральное коленчатое тело

Первичная зрительная кора

Зрение

Сетчатка

Верхние бугорки четверохолмия

Вторичная зрительная кора

Слух

Ядра улитки

Ядра петли, четверохолмия и

Первичная слуховая кора.

Слух

Ядра улитки

медиального коленчатого тела

Осязание

Спинной мозг или ствол мозга

Таламус

Соматосенсорная кора

Обоняние

Обонятельная луковица

Пириформная кора

Лимбическая система, гипоталамус

Вкус

Продолговатый мозг

Таламус

Соматосенсорная кора

(По Блуму и др.)

Основные категории в области сенсорных процессов —

модальность и качество

Модальность

Чувствительный орган

Качество

Рецепторы

Зрение

Сетчатка

Яркость, Контрастность,

Палочки и колбочки

Зрение

Сетчатка

Движение, Размеры,

Палочки и колбочки

Зрение

Сетчатка

Цвет

Палочки и колбочки

Слух

Улитка

Высота, Тембр

Волосковые клетки

Равновесие

Вестибулярный орган

Сила тяжести

Макулярные клетки

Вращение

Вестибулярные клетки

Осязание

Кожа

Давление

Окончания Руффини

Осязание

Кожа

Давление

Диски Меркеля

Осязание

Кожа

Вибрация

Тельца Пачини

Вкус

Язык

Сладкий и кислый вкус

Вкусовые сосочки на кончике языка

Вкус

Язык

Горький и соленый вкус

Вкусовые сосочки у основания языка

Обоняние

Обонятельные нервы

Цветочный запах

Обонятельные рецепторы

Обоняние

Обонятельные нервы

Фруктовый

Обонятельные рецепторы

Обоняние

Обонятельные нервы

Мускусный

Обонятельные рецепторы

Обоняние

Обонятельные нервы

Пикантный

Обонятельные рецепторы

(По Блуму и др.)
