Атлас «Нервная система человека» - часть 7

26

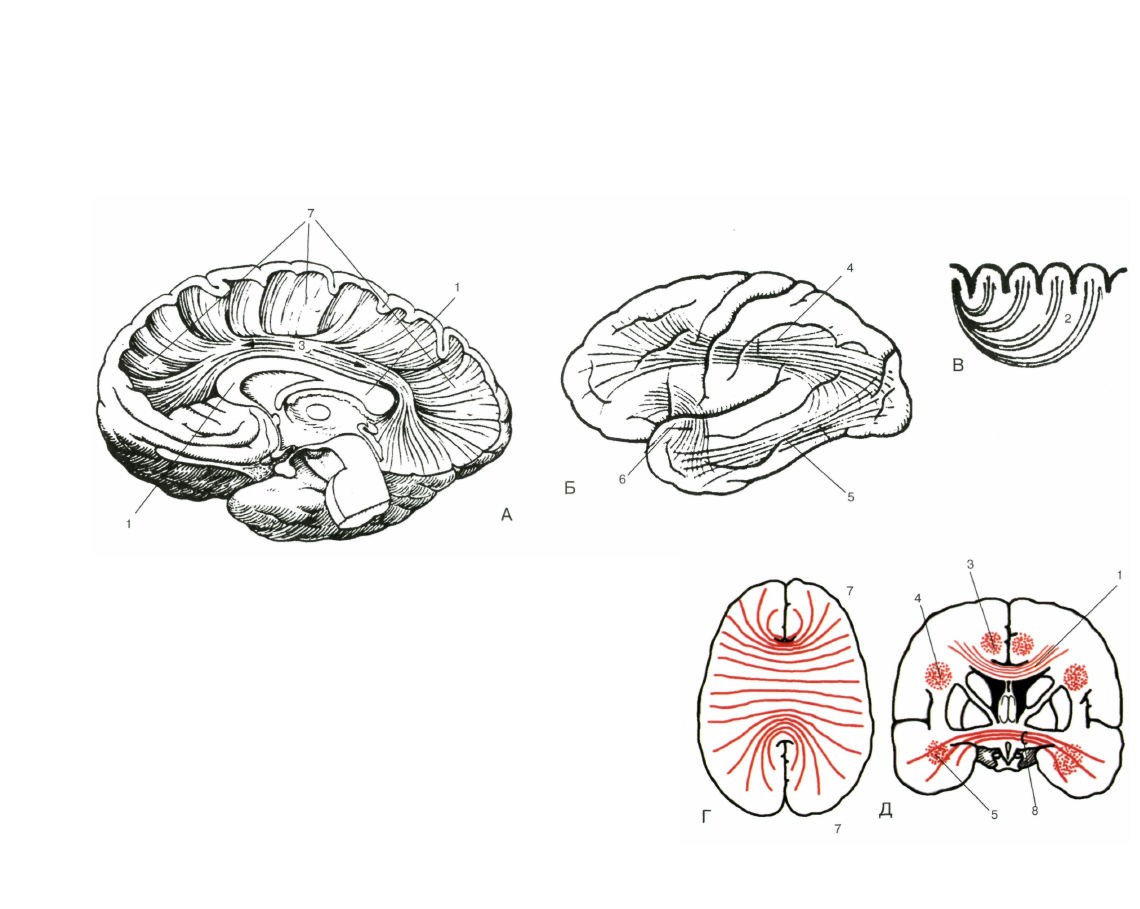

Проводящие пути и связи головного мозга

А — лучистость мозолистого тела и пояса.

Б — пучки ассоциативных нервных волокон.

В — дугообразные нервные волокна.

Г, Д — комиссуральные пучки волокон.

1 — мозолистое тело; 2 — дугообразные волокна большого мозга,

соединяют соседние извилины; 3 — пучки волокон в составе поясной

извилины; 4 — верхний продольный пучок ассоциативных волокон,

начинается от лобной доли, проходит через затылочную долю

к височной; 5 — нижний продольный пучок, соединяет височную

и затылочную доли полушарий; 6 — крючковидный пучок

ассоциативных волокон, соединяет нижнюю поверхность лобной

и переднюю часть височной долей; 7 — лучистость мозолистого тела,

образована волокнами, соединяющими кору левого и правого

полушарий; 8 — передняя комиссура.

(А, Б, В — по Фенишу и др. Г, Д — по Дуусу)

27

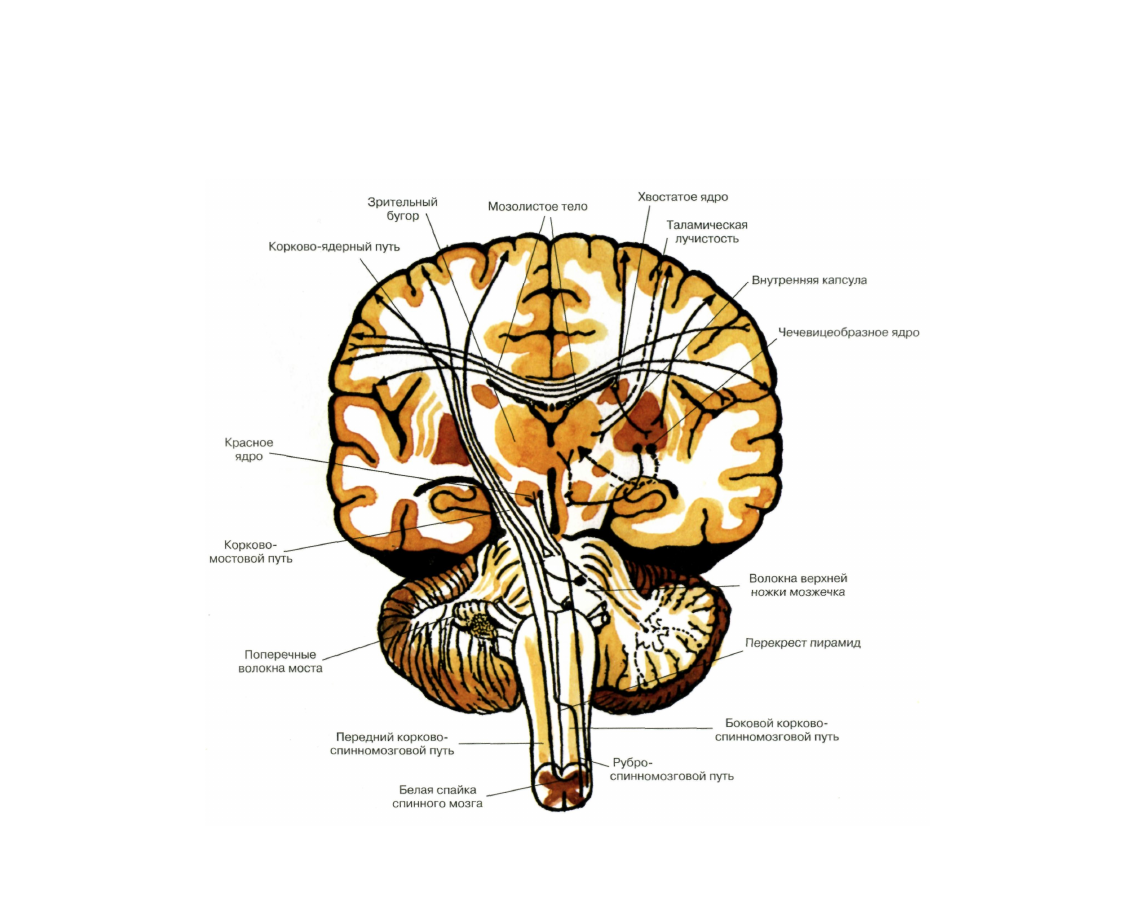

Проводящие пути спинного и головного мозга

(По Курепиной и др.)

28

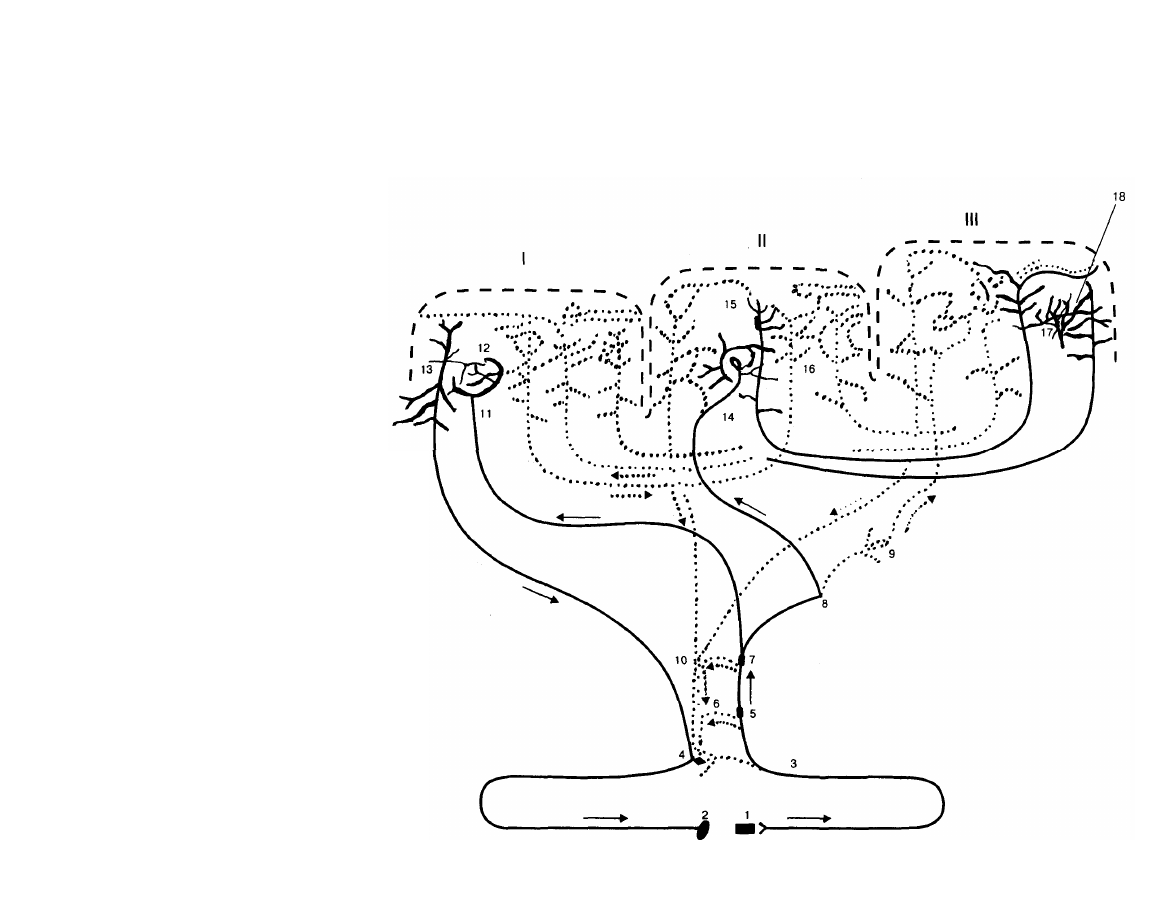

Системы связей первичных, вторичных и третичных полей коры

I — первичные (центральные) поля;

II — вторичные (периферические) поля;

III — третичные поля (зоны перекрытия

анализаторов).

Сплошной линией выделены системы

проекционных (корково-подкорковых)

проекционно-ассоциативных и

ассоциационных связей коры;

пунктиром — другие связи;

1 — рецептор; 2 — эффектор; 3 — нейрон

чувствительного узла; 4 — двигательный

нейрон;

5,6 — переключательные нейроны спинного

мозга и ствола;

7—10 — переключательные нейроны

подкорковых образований;

11, 14 — афферентные волокна из подкорки;

13 — пирамида V слоя;

16 — пирамида подслоя III

3

;

18 — пирамиды подслоев III

2

 и III

1

;

12, 15, 17 — звездчатые клетки коры.

(По Полякову)

29

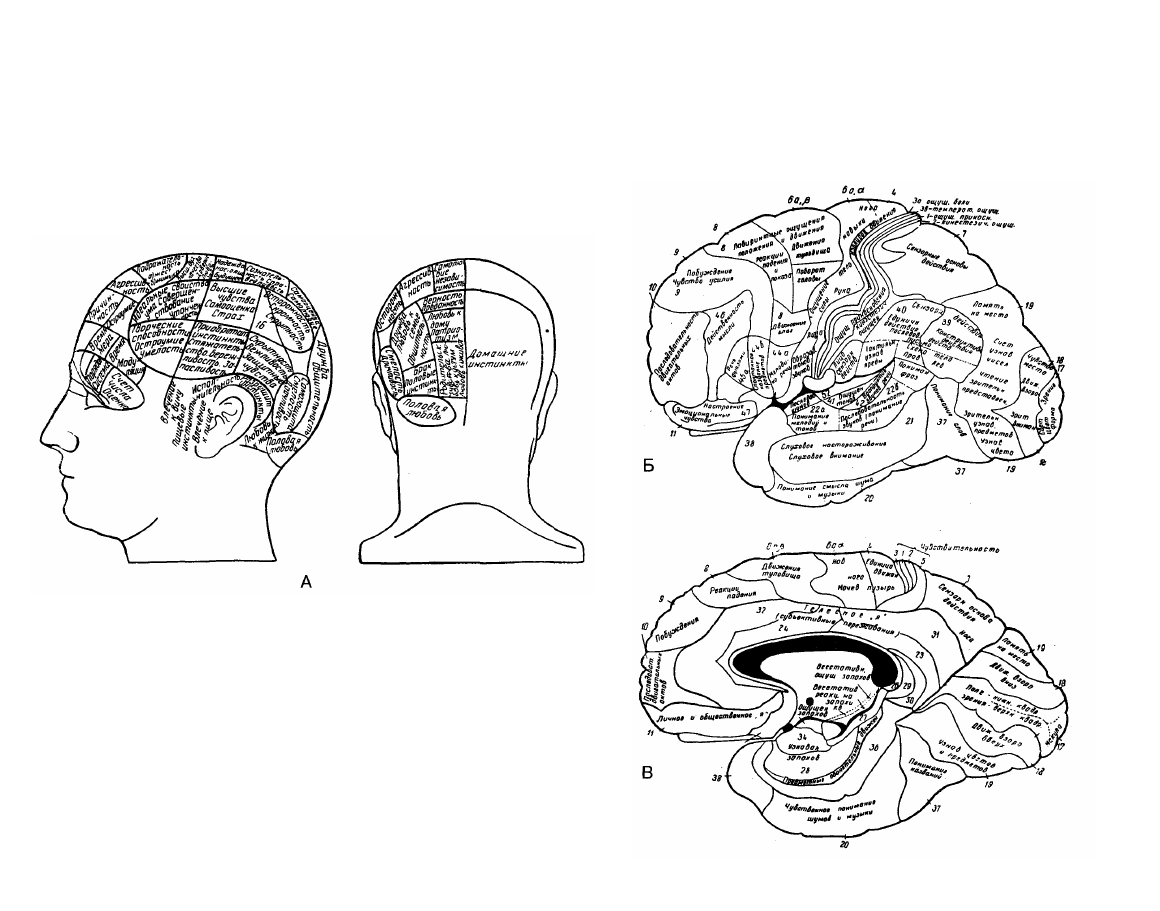

История развития представлений

о локализации психических функций

А. Френологическая карта локализации психических способностей.

Приводится по современной Ф.А. Галлю статуе.

Б, В. Локализационная карта Клейста.

(По Лурия)
