89

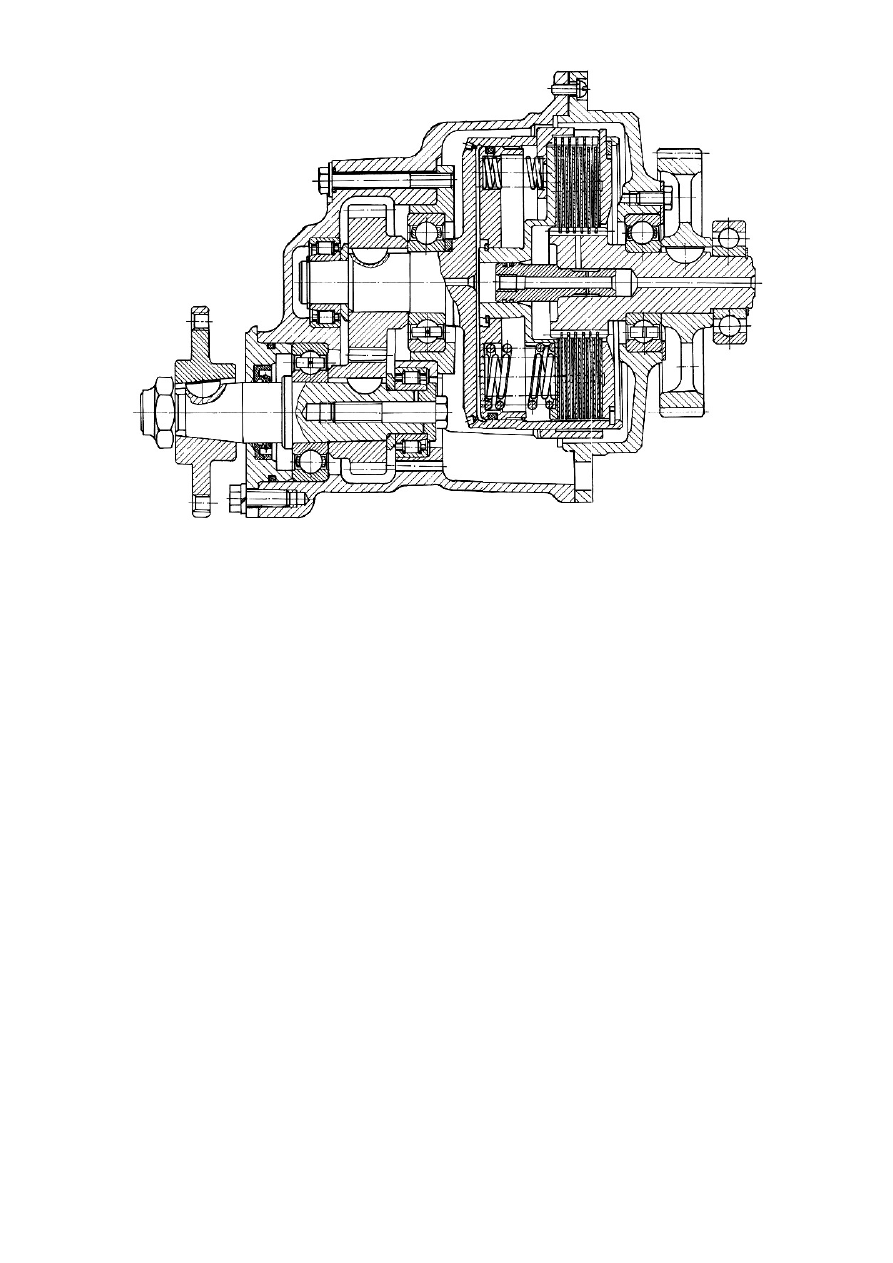

Рисунок 41 (продолжение) – Привод вентилятора

двигателей 8437.10, 8491.10-032, 8492.10-033




Устройство включения фрикционного привода вентилято-

ра.  Устройство  состоит  из  термореле,  электромагнитного  клапана

(КЭМ) и трубопроводов. Устройство расположено в передней части

двигателя, вверху, рядом с фильтром центробежной очистки масла–

рисунок 42.

Конструкция  электромагнитного  клапана  обеспечивает  необ-

ходимое давление масла при включении вентилятора, а также пре-

дусматривает регламентируемую подачу масла в выключенном со-

стоянии через специальный самоочищающийся жиклёр для обеспе-

чения смазки подшипников привода.

Электрическая схема включения вентилятора представлена на

рисунке  43.  Схема  рекомендуемая,  поэтому  она  может  видоизме-

няться, в том числе могут быть применены другие комплектующие,

которые выбираются предприятиями-потребителями двигателей.

Устройство  может  работать  в  трёх  режимах:  автоматическом,

постоянно  включенном  и  постоянно  отключенном.  Выбор  режима

осуществляется переключателем SA (рисунок 43), который находит-

ся в кабине. Переключатель SA имеет три положения:



90

–  “

Выключено”  –  вентилятор  выключен  независимо  от  темпе-

ратуры двигателя.

– “

Включено” – вентилятор включен независимо от температу-

ры двигателя.

–  “

Автомат” – вентилятор включается от термореле в зависи-

мости от температуры двигателя.


В автоматическом режиме при температуре охлаждающей жид-

кости 83 ± 2,5

о

С термореле подаёт электрический сигнал на КЭМ. КЭМ

открывает подачу масла в привод вентилятора. При температуре ох-

лаждающей  жидкости  69  ±  3

о

С  термореле  отключается  и  КЭМ  пре-

кращает подачу масла в привод вентилятора.

При выходе из строя электрической части системы управления

вентилятором  (обрывы  обмотки  электромагнита,  проводов  и  т.п.)

конструкцией  электромагнитного  клапана  предусмотрено  принуди-

тельное включение вентилятора с помощью механического дублёра

(рисунок 42). Клапан открывается закручиванием винта дублёра до

упора. При изменении режимов работы вентилятора трехпозицион-

ным переключателем, расположенным в кабине водителя, винт ме-

ханического дублёра должен быть вывернут до упора.


ВНИМАНИЕ!  При  работе  вентилятора  в  автоматическом

режиме винт ручного дублёра должен быть вывернут до упора.


В  корпус  электромагнитного  клапана  помещён  постоянный

магнит для улавливания металлических частиц.

В  процессе эксплуатации  техническое  обслуживание  электро-

магнитного  клапана  не  требуется,  при  необходимости  допускается

очистка магнита от металлических частиц.






91

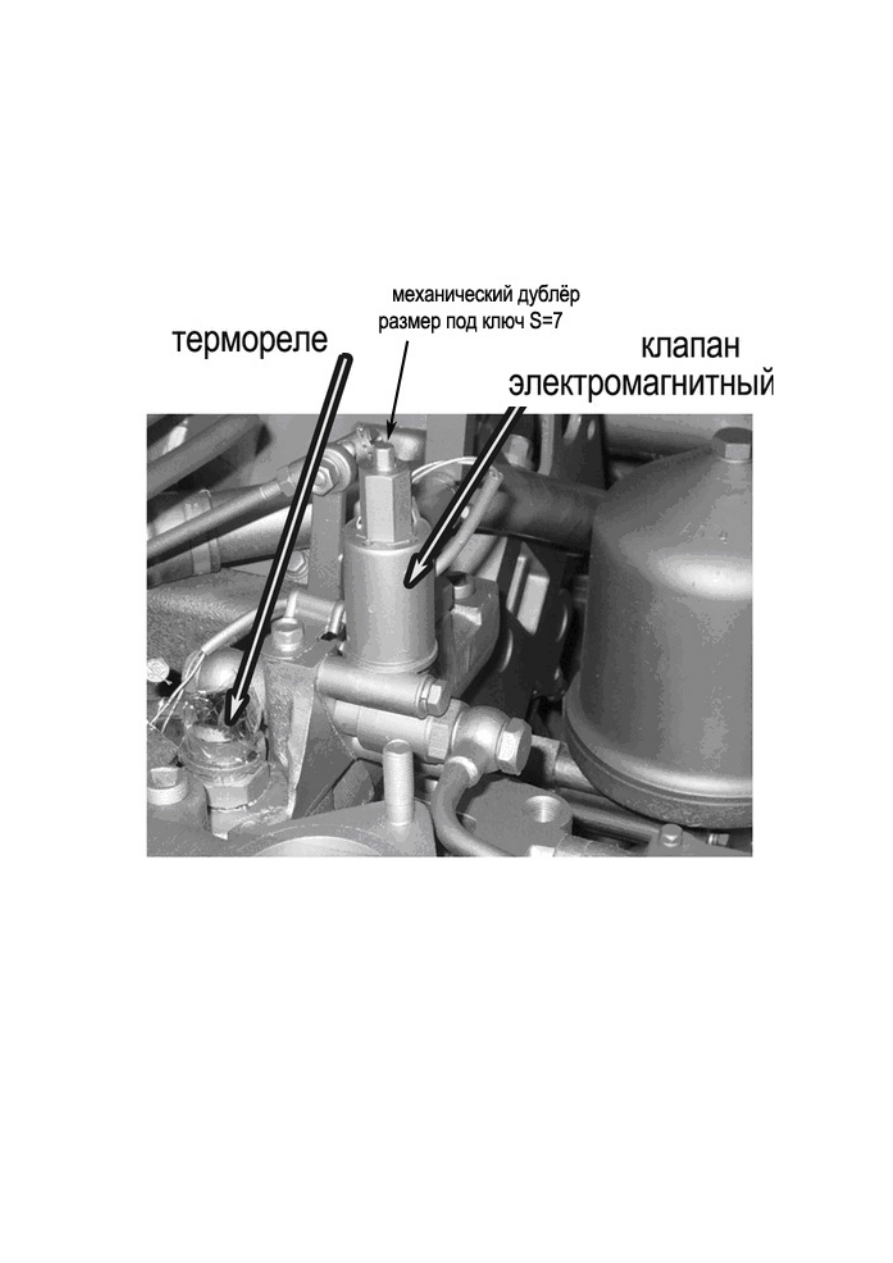

Устройство включения привода вентилятора



Рисунок 42 – Включение вентилятора



92





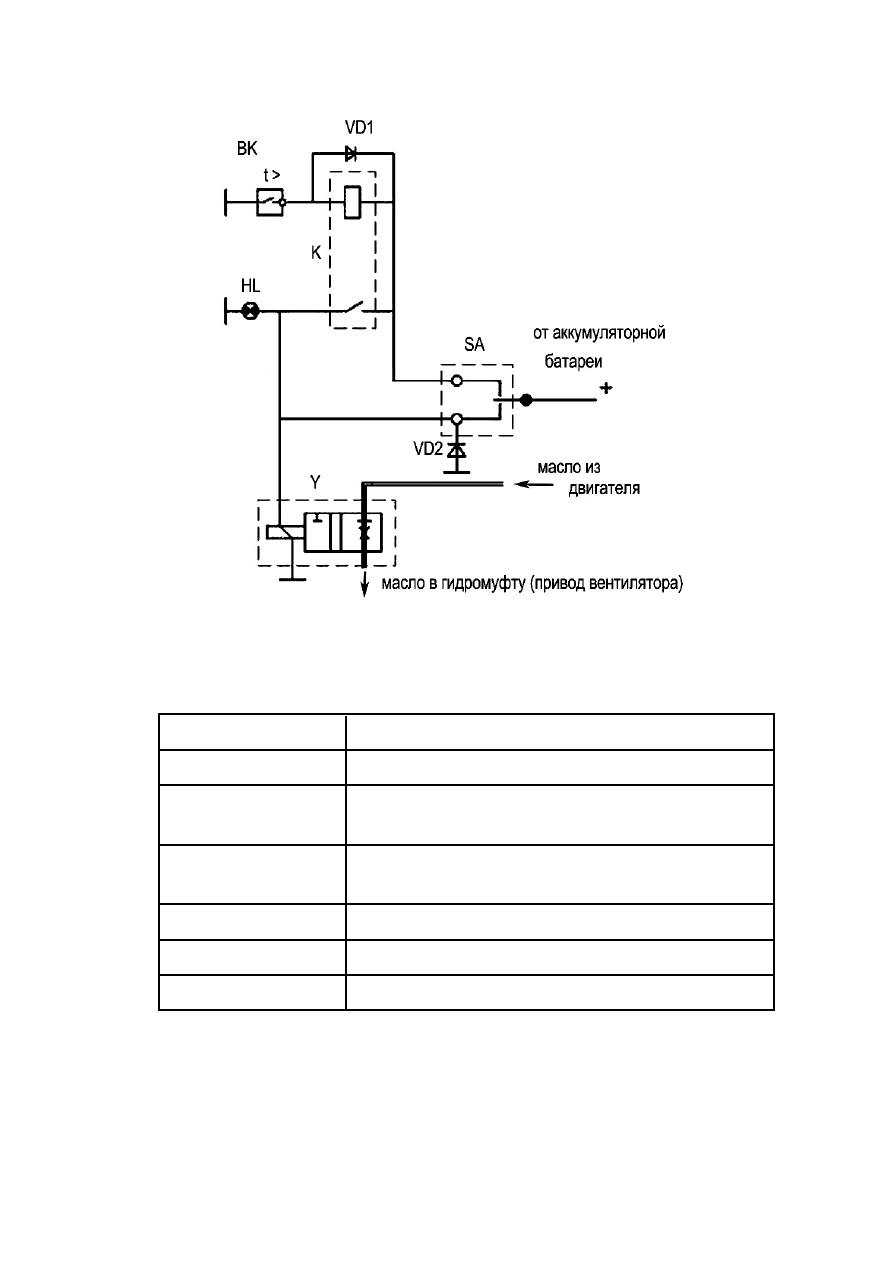

Рисунок 43 – Схема включения вентилятора

электрическая принципиальная



Таблица 5 – Элементы схемы включения вентилятора

Обозначение

Наименование

ВК

Термореле 661.3710-02

Y

Электромагнитный клапан КЭМ 32-23М1

или КЭМ 32-23М2

HL

Контрольная лампа, включается при ра-

боте вентилятора

SA

Переключатель 51.3709

VD1, VD2

Диод Д247А

К

Реле 11.3747
