Двигатели ТМЗ семейства 842 размерностью 140х1. Руководство - часть 3



9

Продолжение таблицы 1 – Комплектность (конструктивные

особенности) и применяемость двигателей



Модель

двигателя

Конструктивные

особенности

Применяемость

8491.10-032

ОНВ “воздух-воздух”
Шестерёнчатый привод водяно-

го насоса и вентилятора
Генератор Г3000 БВ.68.8
Сцепление 184-01 и
КП типа ЯМЗ-2393, 2394

Шасси БАЗ

8492.10-033

ОНВ “воздух-воздух”
Шестерёнчатый привод водяно-

го насоса и вентилятора
Генератор Г3000 БВ.68.8
Сцепление 184-01 и
КП типа ЯМЗ-2393, 2394

Шасси БАЗ

8481

.10



Сельскохозяйственные колёсные

тракторы ПТЗ модели К-744 Р2

8481

.10-02



Сельскохозяйственные колёсные

тракторы ПТЗ модели К-744 Р3

8481

.10-04



Сельскохозяйственные колёсные

тракторы ПТЗ модели К-744 Р3
Машина аэродромная уборочная

АМКОДОР 9463

8486.10-04



Кормоуборочный комплекс

КВК-800 ПО “Гомсельмаш”

8482

.10

Без ОНВ

В запасные части для колёсных

тракторов ПТЗ

8482.10-01

Без ОНВ

В запасные части для автогрейде-

ров, погрузчиков ЧЗДМ, Челябинск

8486

.10-02

С механизмом отключения

трансмиссии

Бульдозер “Комацу” D-355А

8486

.10-03

С механизмом отключения

трансмиссии

Трубоукладчик “Комацу” D-355С
Бульдозер “Комацу” D-155А

8521

.10

Генератор 5702-20, доп. клеммы

Тракторы Т-330, Т-330А
АО «Промтрактор», Чебоксары

8522

.10

Генератор 5702-20, доп. клеммы

Трубоукладчик ТГ-321
АО «Промтрактор», Чебоксары

8481

.10-05



Электростанции мощностью
200 кВт

8435

.10

ОНВ “воздух-воздух”

Электростанции мощностью
250 кВт, насосные агрегаты

8525.10

ОНВ “воздух-воздух”
Шестерёнчатый привод водяно-

го насоса и вентилятора

Электростанции мощностью
315 кВт, насосные агрегаты



10

Продолжение таблицы 1 – Комплектность (конструктивные

особенности) и применяемость двигателей



Модель

двигателя

Конструктивные

особенности

Применяемость

8481

.10-07

Генератор 4011.3771-42,

стартер 2502.3708-50 – двухпро-

водные
Насос забортной воды с редук-

тором

Речные суда: двигатель для при-

вода генератора мощностью
200 кВт
Главный судовой двигатель в аг-

регате с реверс - редуктором
РРП-300 или РРП-600 «Барнаул-

трансмаш»

8481.10-08

Генератор 4011.3771-42,

стартер 2502.3708-50 – двухпро-

водные
Насос забортной воды с редук-

тором

Речные суда: главный судовой

двигатель в агрегате с реверс -

редуктором РРП 26.01

АО "Волж-

ский дизель имени Маминых" г.

Балаково или

РРП-600 «Барнаул-

трансмаш»
Двигатель для привода судового

генератора мощностью 250 кВт

8481.10-09

Генератор 4011.3771-42,

стартер 2502.3708-50 – двухпро-

водные
Насос забортной воды с редук-

тором

Речные суда: главный судовой

двигатель в агрегате с реверс -

редуктором
Двигатель для привода судового

генератора мощностью 315 кВт

85226

.10

Генератор 4011.3771-42,
стартер 2502.3708-50 – двухпро-

водные

Маневровые тепловозы серии

ТГМ 23

85227.10

Генератор 4011.3771-42,
стартер 2502.3708-50 – двухпро-

водные

Маневровые тепловозы
ТУ 7 А,  ТГМ 40





11







8437.10





8481.10, 8481.10-02, 8481.10-04



8486.10-02,   8486.10-03









8492-033






8481.10-07,   8481.10-08



85226.10;   85227.10

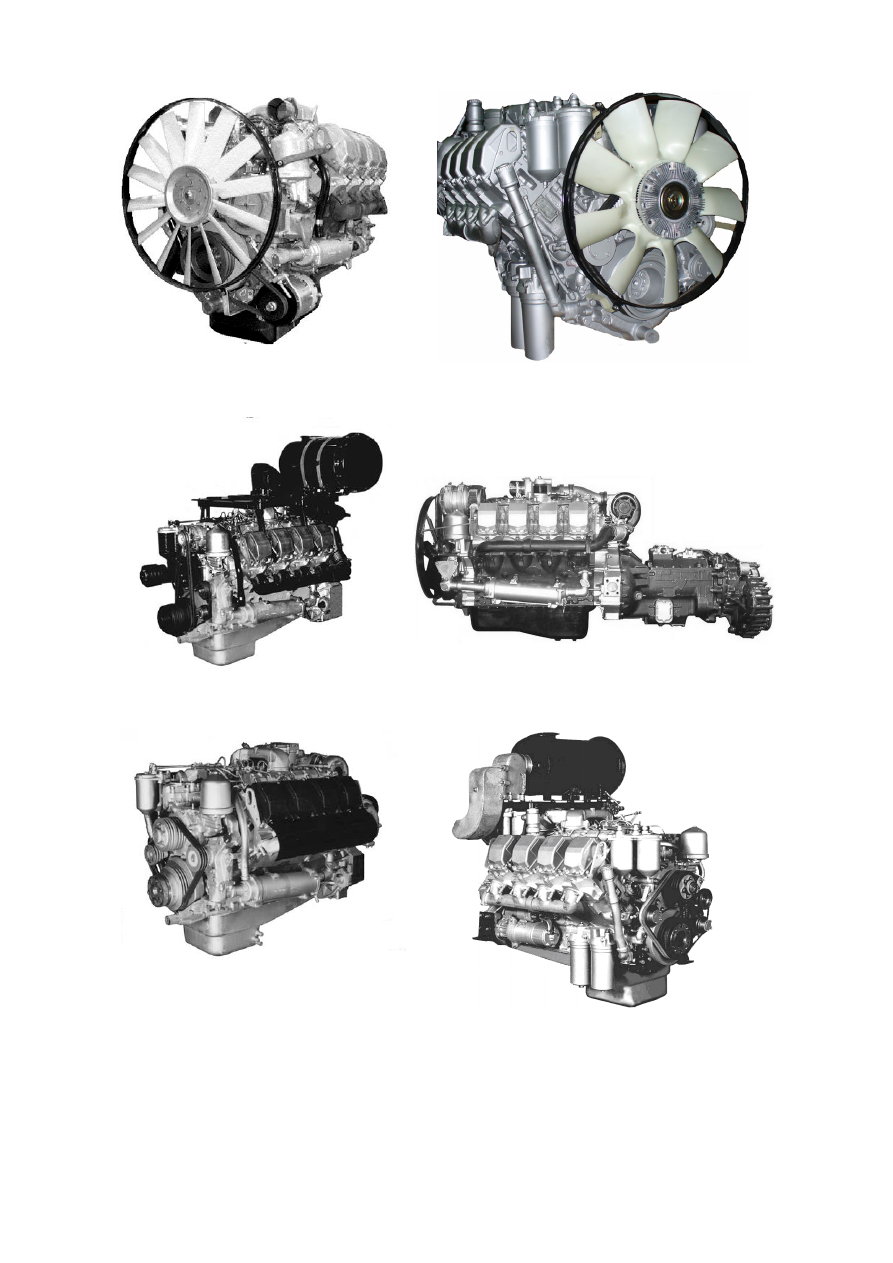

Рисунок 1 – Двигатели  ТМЗ



12



ТЕХНИЧЕСКИЕ ДАННЫЕ


Таблица 2 – Общие параметры двигателей



Параметр

Значение

Тип двигателя

Четырёхтактный, с воспламенением

от сжатия (дизельный) и турбонадду-

вом

Число цилиндров

8

Расположение цилиндров

V-

образное,  угол развала 90°

Порядок работы

цилиндров
1 – 5 – 4 – 2 – 6 – 3 – 7 – 8


секций ТНВД
6 – 8 – 1 – 5 – 7 – 2 – 4 – 3

Схема нумерации цилиндров

см. рисунок 3

Направление вращения коленчатого

вала по ГОСТ 22836-77

Правое (по часовой стрелке) при

взгляде на вентилятор

Диаметр цилиндра

140 мм

Ход поршня

140 мм

Рабочий объём

17,24 л

Степень сжатия

15,5

Способ смесеобразования

Непосредственный впрыск

Камера сгорания

Однополостная в поршне

Фазы газораспределения




впуск:

начало









конец





выпуск:

начало









конец




10° до ВМТ
36° после НМТ
56° до НМТ
10° после ВМТ


Число клапанов на цилиндр

Два впускных и два выпускных

Тепловые зазоры клапанов
на холодном двигателе:


-

для впускных клапанов



-

для выпускных клапанов





0,15 – 0,20

мм

0,30 – 0,35

мм
