Двигатель АЛ-31ПФ. Руководство - часть 504

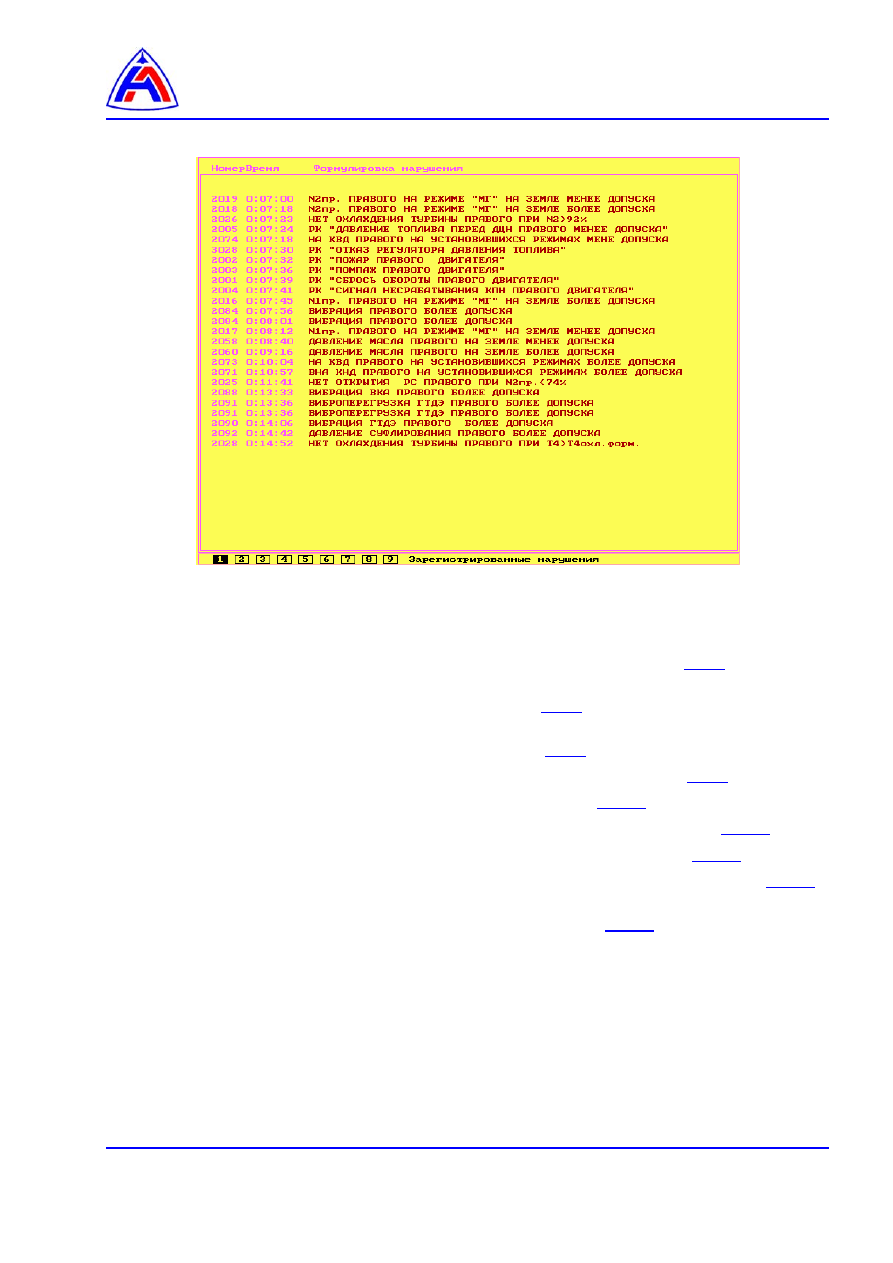

Рис. 16    Окно регистрации событий



По клавише «F2» можно возвратиться в окно с информационным табло (

рис. 1

).

По  клавише «F3» можно  перейти  в  окно  с  отображением  значений  контролируемых
параметров в виде показаний  ленточных приборов (

рис. 2

).

По  клавише «F4» можно  перейти  в  окно  с  отображением  значений  контролируемых
параметров в виде показаний стрелочных приборов (

рис. 3

).

По клавише «F5» можно получить окно основных параметров двигателя (

рис. 4

).

По клавише «F6» можно получить окно с параметрами КРД (

рис. 17

).

По клавише «F7» можно получить окно с основными параметрами двигателя (

рис. 18

).

По клавише «F8» можно получить окно с параметрами систем самолета  (

рис. 19

).

По клавише «F9» можно получить окно с основными параметрами двигателя (ПНК) (

рис. 20

).

По  клавише «HOME» можно  получить  окно  с  зафиксированными  в  процессе  опробования
параметрами на фиксированных режимах работы двигателя (

рис. 21

).

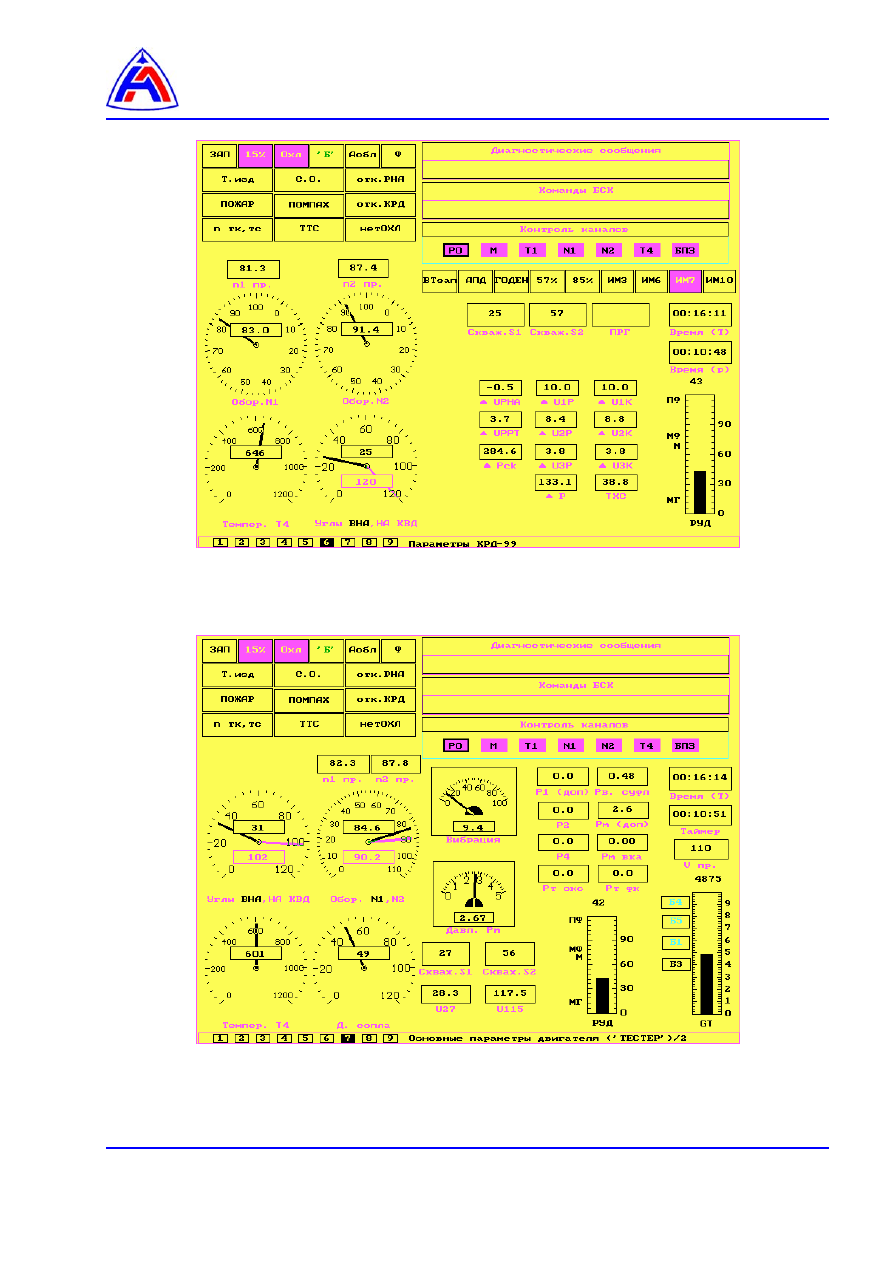

Рис. 17    Окно с параметрами КРД





Рис. 18   Окно с основными параметрами двигателя

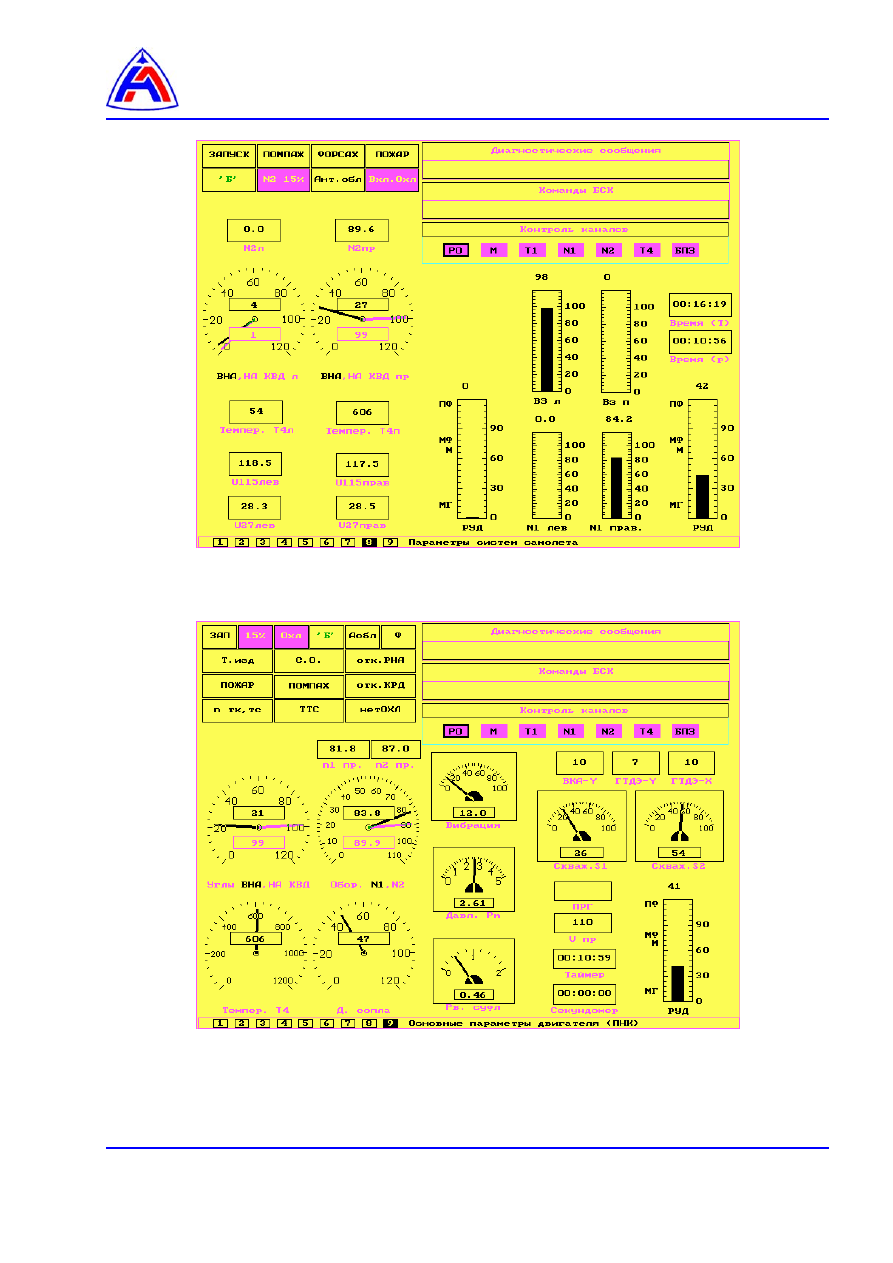

Рис. 19    Окно с параметрами систем самолета





Рис. 20    Окно с основными параметрами двигателя (ПНК)













Рис. 21    Окно параметров на фиксированных режимах работы двигателя



По окончанию обработки на экране появляется сводный бланк с перечнем зафиксированных
нарушений работоспособности объекта контроля (

рис. 7

).

Внизу  этого  бланка  указаны  клавиши,  с  помощью  которых  можно  выполнить  следующие
функции анализа результатов контроля:
a)  получить данные на летчика или техника «F4»;
b)  распечатать результаты контроля по клавише «F5» (

п. 2.4.1

);

c)  получить регулярную информацию по клавише «Tab». После нажатия клавиши «Tab» на

экране появляется таблица с этапами и параметрами регулярной информации о полете,
в  которой  указываются:  время,  формулировка  параметра  регулярной  информации,
физическое значение параметра регулярной информации (

рис. 8

).

Из окна с этой таблицей можно:
1)  нажав клавишу «F5», распечатать информацию (

п. 2.4.1

);

2)  нажав клавишу «Tab», возвратиться в окно с выявленными нарушениями (техника) и

обратно;

3)  нажав  клавишу «Enter» на  конкретной  записи  в  таблице,  получить  информацию  в

графическом  виде.  Работа  оператора  по  анализу  информации  в  графическом  виде
описана  в

п. 2.4.1

.  После  анализа  нажать  клавишу “Esc”, выбрать  клавишами

навигации  результат  проверки  в  предложенном  меню  и  нажать  клавишу «Enter».
После этого в предыдущую таблицу будет занесен результат проверки.

d)  перейти  к  анализу  результатов  контроля  по  клавише «Enter». После  нажатия  клавиши

«Enter»  получите  информацию  в  графическом  виде.  Работа  оператора  по  анализу
информации  в  графическом  виде  описана  в

п. 2.4.1

.  После  анализа  нажмите  клавишу

“Esc”,  выберите  клавишами  навигации  результат  проверки  в  предложенном  меню  и
