Двигатель АЛ-31ПФ. Руководство - часть 464









Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета



Описание



1.

Назначение

Комплект  жестких  технических  эндоскопов  предназначен  для  обнаружения  и  измерения
дефектов деталей двигателя. Комплект используется совместно с осветительными блоками
серий «ОВ» и «ОАК».

Устройство  мерного  перемещения  УМП 5-10, входящее  в  комплект,  предназначено  для
определения размеров обнаруженных дефектов.

С помощью эндоскопов можно осуществлять фотосъемки и видеосъемки.

К наглазникам эндоскопов, которые имеют диаметр 32 мм, может быть присоединена фото-
или видеокамера.

2.

Комплект поставки

Комплект  состоит  из  трубок  смотровых  ТС 8,5-500-Н  и  ТС 6,5-500-ОШ  в  упаковочном
футляре.

Для  измерения  размеров  обнаруженных  дефектов  с  помощью  трубок  смотровых
используется входящее в комплект устройство мерного перемещения УМП 5-10.

К наглазникам эндоскопов (Ø 32 мм) может быть присоединена фото или видеокамера.

Вид климатического исполнения - УХЛ 4 по ГОСТ 15150.

Состав комплекта должен соответствовать таблице 1.

Таблица 1  Комплект поставки эндоскопов ТС 8,5-500-Н, ТС 6,5-500-ОШ

Наименование и условное обозначение

Количество, шт.

Примечание

Трубка смотровая со сравнительной сеткой
ТС 8.5-500-Н

1



Трубка смотровая со сравнительной сеткой
ТС 6,5-500-ОШ

1



Осветительный жгут

2



Устройство мерного перемещения УМП 5-10

1



Насадка Н 90-200

1



Цанга

2



Футляр

1



Паспорт

1













3.

Технические данные

Основные технические характеристики входящих в состав комплекта приборов приведены в
таблице 2.

Комплект не содержит драгоценных металлов и их сплавов.

Таблица 2   Технические данные смотровых трубок

Наименование параметра

ТС 8,5-500-Н

ТС 6,5-500-ОШ

Диаметр рабочей части (мм)

8,5 ± 0,2

6,5 ± 0,2

Длина рабочей части (мм), не менее

490

490

Диапазон рабочих расстояний (мм)

5 …

∞

5 …

∞

Разрешающая способность в центре поля зрения на
рабочем расстоянии 25 мм (лин./мм), не менее

14

12

Угол направления наблюдения (град.)

90° ± 5°

90° ± 5°

Угол поля зрения (град.)

85° ± 5°

60° ± 5°

Видимое увеличение на рабочем расстоянии 25 мм
(крат)

1,8

-0,1



1,6

-0,1



Освещенность объекта (в центре поля зрения) на
расстоянии 50 мм (люкс), не менее

9000

5000

Диаметр выходного зрачка (мм), не менее

2

1,6

Диапазон перемещения окуляра (дптр.), не менее

±5

±5

Сравнительная сетка (есть/нет)

есть

есть

Масса (кг), не более

0,7

0,7



4.

Меры безопасности

4.1.

Эндоскопы  должны  эксплуатироваться  и  обслуживаться  персоналом,  имеющим  первую
квалификационную  группу  по  технике  безопасности  при  эксплуатации  электроустановок
потребителей.

4.2.

Предохраняйте  эндоскоп  от  ударов,  падений  и  попадания  влаги.  Эндоскоп – сложный
оптический прибор.

4.3.

Не погружайте эндоскоп в жидкости.

4.4.

Не прикладывайте к эндоскопу значительных механических усилий.

4.5.

Не  касайтесь  эндоскопом  оголенных  проводов,  находящихся  под  напряжением.  Это  может
привести к поражению электрическим током.

4.6.

В случае неисправности эндоскопа, не пытайтесь отремонтировать его самостоятельно.

4.7.

При проведении технического обслуживания эндоскопа отсоединяйте его от осветительного
блока.

4.8.

Не  эксплуатируйте  осветительный  блок  при  неработающем  вентиляторе.  Не  закрывайте
вентиляционные отверстия работающего осветительного блока.









4.9.

Обязательно заземляйте осветительный блок перед началом работы.

4.10.

Не  касайтесь  штекера  осветительного  жгута,  только  что  отключенного  от  осветительного
блока. Это может вызвать ожоги.

4.11.

Не  снимайте  крышку  с  работающего  осветительного  блока.  Если  Вам  необходимо  снять
крышку, выключите осветительный блок и выждите 30 мин для его охлаждения.

4.12.

Не смотрите прямо на свет от осветительного блока или окошка световода эндоскопа.

4.2.

При работе с прибором руководствоваться:
-

настоящим паспортом,

-

паспортом на осветительный блок,

- "Правилами технической эксплуатации электроустановок потребителей",
- "Правилами техники безопасности при эксплуатации электроустановок потребителей".


5.

Устройство

5.1.

Устройство трубок смотровых.

Устройство приборов и наименование узлов показано на

рис. 1

 и

рис. 2

.

Эндоскоп  состоит  из  рабочей  части  с  объективом  и  корпуса  с  окуляром,  органами
управления и соединителем для подключения осветительного жгута. Рабочая часть (

1, рис

1

)  эндоскопа  представляет  собой  жесткую  трубку,  в  которой  находится  волоконно-

оптический жгут и информационный канал.

Волоконно-оптический  жгут  передает  световой  поток  от  осветительного  блока  и  создает
необходимый  уровень  освещенности  объекта  исследования.  Информационный  канал  с
помощью оптических линз передает изображение объекта на окуляр.

Осветительный жгут (

7

) можно отсоединить от корпуса эндоскопа. Для этого на разъеме (

8

)

осветительного  жгута  есть  подпружиненное  кольцо.  Для  присоединения  или  отсоединения
жгута следует оттянуть подпружиненное кольцо на разъеме.

На  корпусе  эндоскопа  находится  кольцо  диоптрийной  настройки  (

4

).  С  его  помощью

осуществляется диоптрийная настройка окуляра в пределах от -5 до +5 диоптрий.

На  корпусе  эндоскопа  находится  кольцо  включения  и  поворота  сетки  (

3

).  При  вращении

этого  кольца  по  часовой  стрелке  у  эндоскопа  ТС 8,5-500-Н  (у  эндоскопа  ТС 6,5-500-ОШ  –
против часовой стрелки (

4, рис 2

)) включается сравнительная сетка окуляра.

На  корпусе  эндоскопа  находится  кольцо  фокусировки  (

2,  рис. 1

).  Оно  позволяет  получить

резкое изображение исследуемого объекта.

Устройство  мерного  перемещения  УМП 5-10 используется  для  точного  определения
размера обнаруженного дефекта.

Эндоскоп ТС 6,5-500-ОШ имеет окуляр-шарнир  (

2, рис 2

) с двумя осями вращения. Окуляр-

шарнир облегчает исследование в труднодоступных местах двигателя.

На  наглазник  эндоскопа  ТС 8,5-500-Н  может  надеваться  угловая  насадка  Н 90-200,
входящая в комплект. Угловая насадка облегчает исследование в труднодоступных местах
двигателя.  Для  того  чтобы  надеть  насадку,  отверните  зажимной  винт    (

6,  рис  1

),  наденьте

насадку на наглазник, заверните зажимной винт.

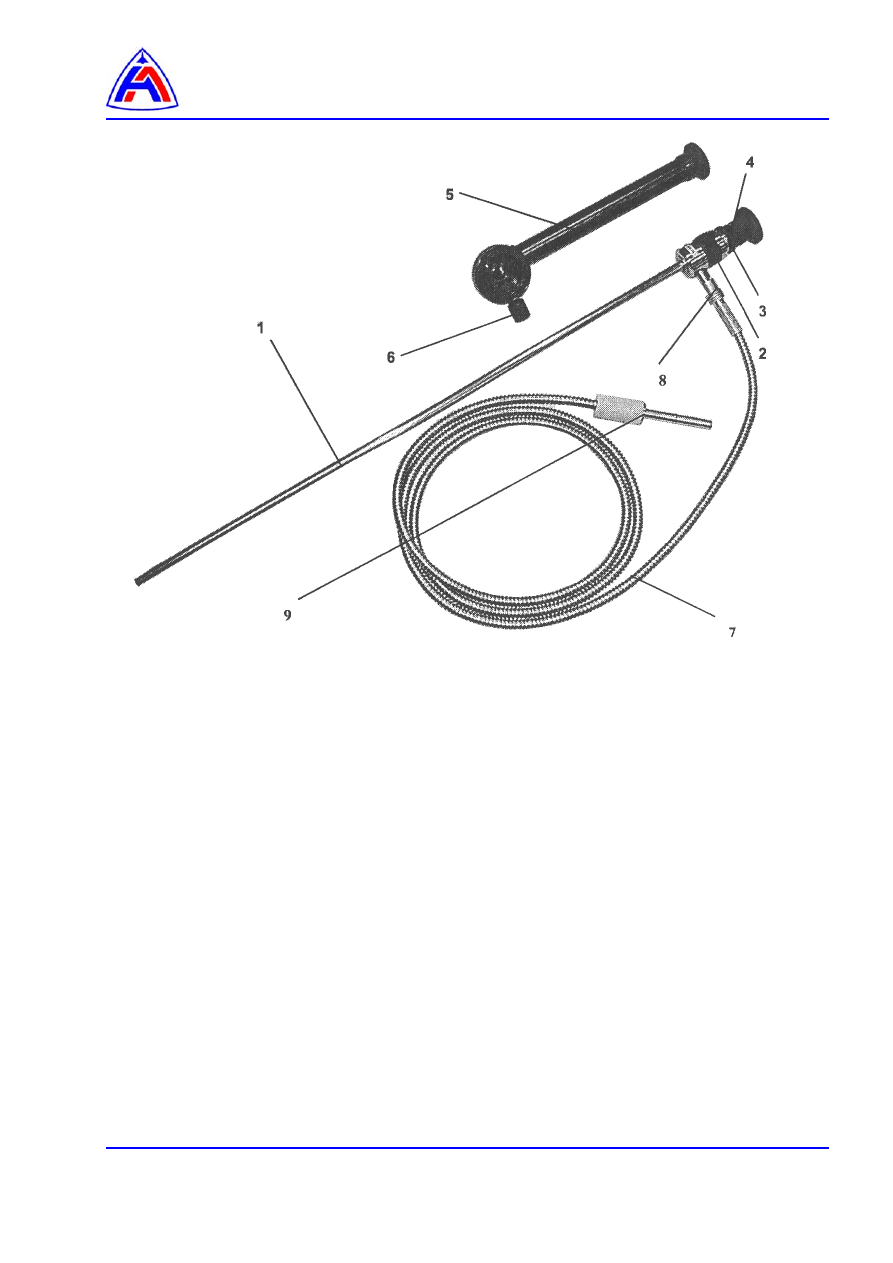

1 - Рабочая часть
2 - Кольцо фокусировки
3 - Кольцо включения и поворота сетки
4 - Кольцо диоптрийной настойки
5 - Угловая насадка
6 - Зажимной винт
7 - Осветительный жгут
8 - Разъем
9 - Штекер





Рис. 1     ТС 8,5-500-Н
