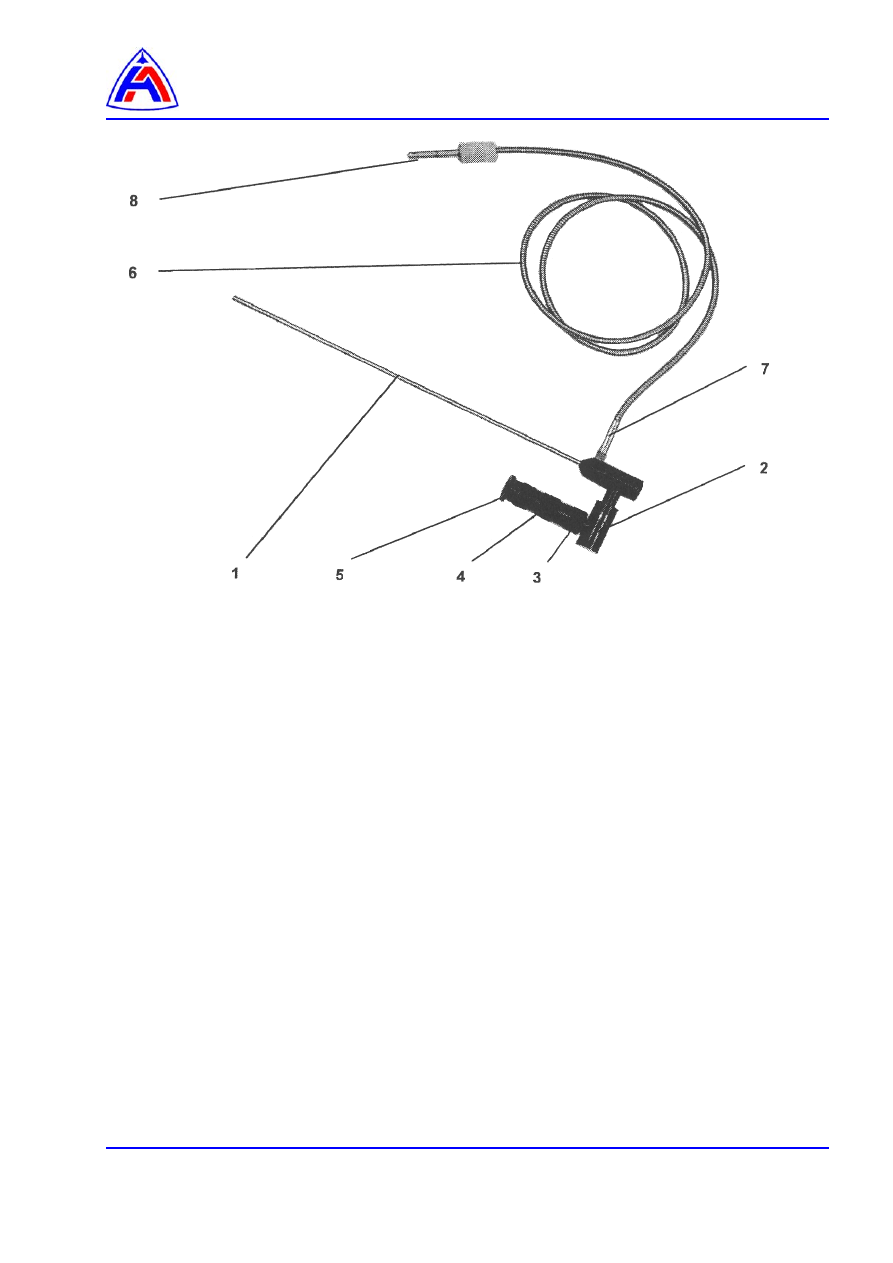

1 - Рабочая часть
2 - Окуляр-шарнир
3 - Кольцо фокусировки
4 - Кольцо включения и поворота сетки
5 - Кольцо диоптрийной перефокусировки
6 - Осветительный жгут
7 - Разъем
8 - Штекер




Рис. 2     ТС 6,5-500-ОШ.











6.

Отыскание и устранение неисправностей

Перечень возможных неисправностей прибора приведен в таблице 3. При возникновении
других неисправностей обратитесь  к поставщику.

Таблица 3   Отыскание и устранение неисправностей

Неисправность

Вероятная причина

Способ устранения

Запотевает объектив
или защитное стекло.


В оптическом канале
присутствуют пары влаги.

Выдержите прибор при
постоянной температуре до
испарения влаги.

Штекер осветительного
жгута не
отстыковывается от
горячего осветительного
блока

Сопрягаемые детали
загрязнены.


(1) Остудите осветительный

блок.

(2) Расстыкуйте сопрягаемые

детали.

(3) Очистите поверхности

сопрягаемых деталей, не
прикладывая значительных
усилий.






7.

Подготовка к работе

7.1.

Если комплект содержался при отрицательной температуре, перед распаковкой выдержите
его в нормальных климатических условиях не менее 4 часов.

7.2.

Аккуратно извлеките эндоскопы из футляра и положите их на чистый стеллаж.

7.3.

Протрите оптические поверхности эндоскопов и штекер осветительного жгута мягкой чистой
тканью,  слегка  смоченной  этиловым  спиртом.  Выполняйте  протирку  осторожно,  чтобы  не
оставить царапин.

7.4.

Заземлите  осветительный  блок.  Для  этого  соедините  клемму  заземления  осветительного
блока с шиной защитного заземления.

7.5.

Подключите сетевой кабель осветительного блока к сети.

7.6.

Присоедините осветительный жгут к осветительному блоку.



Примечание. Для получения дополнительной информации по осветительному блоку ОВ-220

обратитесь к Руководству по эксплуатации на комплект гибкого технического
эндоскопа ТСГ 8-1,5-2 (

96-А-AG-20-00-00А-000А-А

). Осветительный блок ОВ-

220 входит в этот комплект.



8.

Эксплуатация

ВНИМАНИЕ!   −  НЕ РАБОТАЙТЕ С ОСВЕТИТЕЛЬНЫМ БЛОКОМ ПРИ НЕРАБОТАЮЩЕМ

ВЕНТИЛЯТОРЕ. НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ
ОСВЕТИТЕЛЬНОГО БЛОКА.

−  НЕ ПРИКЛАДЫВАЙТЕ ИЗГИБАЮЩИХ УСИЛИЙ К РАБОЧЕЙ ЧАСТИ

ЭНДОСКОПА.

−  НЕ ПРИКЛАДЫВАЙТЕ УСИЛИЙ К КОЛЬЦАМ УПРАВЛЕНИЯ.
−  НЕ ПОГРУЖАЙТЕ ЭНДОСКОП В ЖИДКОСТИ.









−  НЕ ПРИКАСАЙТЕСЬ ЭНДОСКОПОМ К ОГОЛЕННЫМ ПРОВОДАМ,

НАХОДЯЩИМСЯ ПОД НАПРЯЖЕНИЕМ.


8.1.

Включите  осветительный  блок.  При  этом  Вы  должны  услышать  шум  работающего
вентилятора.

8.2.

Осторожно  введите  рабочую  часть  эндоскопа  в  исследуемый  объект,  контролируя  ее
погружение через окуляр.

8.3.

Включите  сравнительную  сетку с  помощью  кольца  включения  и  поворота сетки.  Добейтесь
резкого изображения сравнительной сетки, вращая кольцо диоптрийной настройки.
Добейтесь резкого изображения исследуемого объекта с помощью кольца фокусировки.
Если необходимо, выключите измерительную сетку кольцом включения и поворота сетки.

8.4.

Произведите исследование объекта.
Если  необходимо,  проведите  измерение  дефектов  деталей  двигателя  с  помощью
сравнительной сетки и устройства мерного перемещения.

8.5.

Если  яркость  светового  потока  от  осветительного  блока  избыточна  или  недостаточна,
настройте ее регулятором яркости, который расположен на передней панели осветительного
блока.

8.6.

Если  необходимо,  присоедините  к  наглазнику  эндоскопа  угловую  насадку  (если  Вы
используете эндоскоп ТС 8,5-500-Н).

Примечание.  Перед  тем  как  повернуть  насадку  на  наглазнике  или  отсоединить  ее,

отверните зажимной винт.


8.7.

После исследования осторожно извлеките прибор.

8.8.

Выключите осветительный блок.

8.9.

Отсоедините от осветительного блока осветительный жгут. Не тяните за оплетку жгута.



ВНИМАНИЕ!  НЕ  ПРИКАСАЙТЕСЬ  К  ШТЕКЕРУ  ОСВЕТИТЕЛЬНОГО  ЖГУТА,  ТОЛЬКО  ЧТО

ОТСОЕДИНЕННОГО  ОТ

ОСВЕТИТЕЛЬНОГО

БЛОКА.

ЭТО

МОЖЕТ

ПРИВЕСТИ К ОЖОГАМ.


8.10.

После работы с эндоскопом произведите чистку оптических поверхностей эндоскопа, торца
и штекера осветительного жгута мягкой чистой тканью, смоченной этиловым спиртом.

8.11.

Аккуратно уложите эндоскоп в футляр.



9.

Обслуживание комплекта

Каждые 50…60 часов работы с комплектом производите чистку его компонентов. Также
производите чистку футляра. Используйте мягкую чистую ткань, смоченную этиловым
спиртом.

Примечание. Ориентировочный



расход спирта на одну чистку составляет 90 граммов.

10.

Хранение

10.1.

Условия хранения комплекта должны соответствовать группе условий хранения 1 по ГОСТ
15150.  Требования  по  хранению  относятся  к  складским  помещениям  поставщика  и
потребителя.

10.2.

В  помещении  для  хранения  комплекта  не  должно  быть  пыли,  паров  и  газов;  вызывающих
коррозию









11.

Транспортирование

11.1.

Условия  транспортирования  комплекта,  упакованного  в  транспортную  тару,  должны
соответствовать условиям хранения 1 по ГОСТ 15150.


11.2.

Вы  можете  транспортировать  комплект,  упакованный  в  транспортную  тару,  любым  видом
крытого  транспорта,  кроме  не  отапливаемых  отсеков  самолетов  и  морского  транспорта.
Условия транспортирования комплекта должны соответствовать ТУ и правилами перевозки
грузов, действующих на каждом виде транспорта.

11.3.

Во  время  погрузочно-разгрузочных  работ  и  транспортирования  не  подвергайте  комплект
резким ударам и воздействию атмосферных осадков.

.
