4.11.

Светодиодный  индикатор  уровня  вибрации  также  используется  для  контроля  питания.  При
нажатии  кнопки  Контроль  питания  (

рис. 1

)  индикатор  должен  показать  не  менее 80%

шкалы. В противном случае аккумуляторы необходимо зарядить.



5.

Эксплуатация прибора

5.1.

Органы управления и индикаторы

5.1.1.

Передняя панель (

рис. 1

5.1.1.1  Кнопка (

1

включения питания

Включает блок измерения и индикации.

5.1.1.2.  Кнопка (

2

контроля питания

При  нажатии  этой  кнопки  индикатор  уровня  вибрации  показывает  уровень  заряда
аккумуляторов.

5.1.1.3.  Кнопка (

3

переключения полосовых фильтров

Последовательное нажатие этой кнопки включает какой-либо полосовой фильтр или режим
без фильтров NF (смотри

Таблицу 1

).

5.1.1.4.  Индикатор (

4

уровня вибрации

Показывает  СКЗ  виброускорений  (в  процентах  к  выбранному  максимальному  пределу
измерений).

5.1.1.5.  Индикатор (

5

фильтра

Показывает фильтр, выбранный кнопкой переключения полосовых фильтров.

Примечание. Полосы пропускания, соответствующие тому или иному фильтру, указаны в

Таблице 1

 и вверху на задней панели прибора.

5.1.1.6.  Пиковые индикаторы (

11

уровня вибрации

Показывают пиковые уровни вибрации 50% и 80%. Эти индикаторы используются  для
контроля состояния подшипников наряду с индикатором уровня вибрации (

4

) .

5.1.2.

Верхняя панель (Вид «А» на

рис. 1

5.1.2.1.  Разъем (

9

для подключения головных телефонов

Головные  телефоны  позволяют  прослушивать  характерные  шумы  и  выявлять  дефекты,
возникновение которых не вызывает значительное повышение уровня вибрации

5.1.2.2.  Разъем (

10

для подключения вибродатчика / зарядного устройства

Примечание. Время непрерывной работы прибора без подзарядки – не менее 6 часов.

Примечание. Аккумуляторы прибора заряжаются от сети переменного тока напряжением

220В в течение не более 8 часов.

5.1.2.3.  Переключатель пределов измерений (

12

) виброускорений

Переключатель устанавливает предел измерений равным 1:1 (0,05…1,0 м/с

2

)  или 1:10

(0,5…10,0 м/с

2

).

5.2.

Подготовка прибора к работе

(1)  Установите переключатель пределов измерений (

12, рис 1)

 в положение 1:1 или 1:10.

(2)  Подключите вибродатчик (

7

к разъему (

10

).

(3)  Подключите головные телефоны к разъему (

9

).

Примечание.  Вы  можете  подключить  к  разъему  (

10

)  магнитофон  и  записать  на  него

результаты виброакустического контроля.







(4)  Включите прибор кнопкой включения питания (

1

).

Примечание. Время непрерывной работы прибора после включения питания составляет от

4 мин до 5 мин.

(5)  Нажмите  кнопку  контроля  питания  (

2

).  Убедитесь,  что  показания  индикатора  (

4

составляют не менее 80% шкалы.

(6)  Если показания индикатора составляют менее 80% шкалы, зарядите аккумуляторы.

Для  зарядки  аккумуляторов  подключите  зарядное  устройство  (входит  в  комплект
прибора) к разъему (

10

вместо вибродатчика (

7

).

Примечание.  Производите  подзарядку  аккумуляторов  прибора  от  сети  переменного  тока

напряжением 220В в течение не более 8 часов.

(7)  Выберите  полосовой  фильтр.  Для  этого  нажимайте  кнопку  переключения  полосовых

фильтров (

3

и контролируйте режим по индикатору фильтра (

5

).

(8)  Проверьте работоспособность вибродатчика и блока индикации и измерения. Для этого

легко постучите пальцем по вибродатчику. Индикатор (

4

должен изменить показания, а

через головные телефоны должны прослушиваться характерные ударные шумы

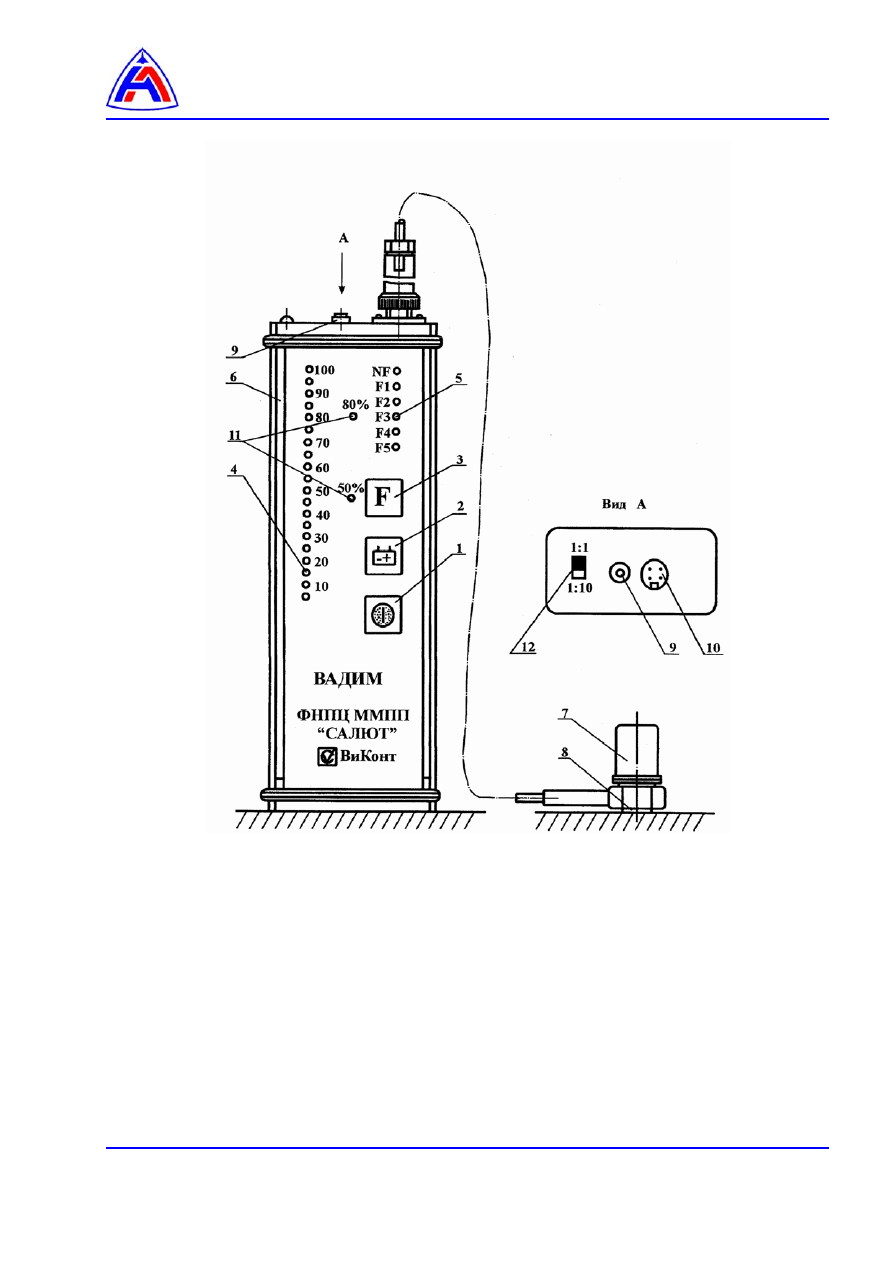

1 - кнопка включения питания
2 - кнопка контроля питания
3 - кнопка переключения полосовых

фильтров

4 - индикатор уровня вибрации
5 - индикатор фильтра
6 - корпус блока измерения и индикации

7 - вибродатчик

8 - магнитный держатель
9 - разъем головных телефонов
10 - разъем вибродатчика / зарядного

устройства

11 - пиковые индикаторы уровня

вибрации

12 - переключатель пределов измерений





Рис 1  Прибор «ВАДИМ»











5.3.

Работа с прибором

ВНИМАНИЕ!

−  НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ ВОДЫ И ГРЯЗИ В РАЗЪЕМЫ ПРИБОРА.
−  ВО

ВРЕМЯ

ПРОВЕДЕНИЯ

ВИБРОАКУСТИЧЕСКОГО

КОНТРОЛЯ

ИЗБЕГАЙТЕ  ПОСТОРОННИХ  ШУМОВ  И  УДАРОВ  ПО  ДВИГАТЕЛЮ,  ВКА
ИЛИ САМОЛЕТУ.

−  НЕ  ДОПУСКАЙТЕ  ПЕРЕМЕЩЕНИЯ  ВИБРОДАТЧИКА,  УСТАНОВЛЕННОГО

НА МЕСТЕ КОНТРОЛЯ.

−  ОБЯЗАТЕЛЬНО  ИСПОЛЬЗУЙТЕ  ГОЛОВНЫЕ  ТЕЛЕФОНЫ.  ГОЛОВНЫЕ

ТЕЛЕФОНЫ  ПОЗВОЛЯЮТ  ПРОСЛУШИВАТЬ  ХАРАКТЕРНЫЕ  ШУМЫ  И
ВЫЯВЛЯТЬ  ДЕФЕКТЫ,  ВОЗНИКНОВЕНИЕ  КОТОРЫХ  НЕ  ВЫЗЫВАЕТ
ЗНАЧИТЕЛЬНОЕ ПОВЫШЕНИЕ УРОВНЯ ВИБРАЦИИ.

−  ВИБРОУСКОРЕНИЕ,  ВОЗДЕЙСТВУЮЩЕЕ  НА  ВИБРОДАТЧИК  НЕ

ДОЛЖНО ПРЕВЫШАТЬ 500 М/С

2

(1)  Установите вибродатчик в место контроля.

(2)  Примечание  место  контроля  указано  в  соответствующей  технологической  карте

обслуживания двигателя или ВКА.

(3)  Выдержите время до затухания возбужденного индикатора уровня вибрации 4.

(4)  Проведите  виброакустический  контроль  с  помощью  прибора  «Вадим»  в  соответствии  с

технологическими картами обслуживания двигателя или ВКА.

Примечание. Для повышения достоверности результатов виброакустического контроля,

проводите исследование 2…3 раза.

5.4.

Заключительные работы

(1)  После окончания измерений дождитесь автоматического отключения блока индикации и

измерения.

(2)  Отсоедините вибродатчик и головные телефоны от блока индикации и измерения и

уберите их в чехол для переноски и защиты прибора «Вадим».

(3)  Снова включите прибор и проведите контроль питания кнопкой контроля питания (

2

).

(4)  При необходимости дозарядите аккумуляторы.

(5)  Уберите в чехол блок индикации и измерения.

(6)  Уберите все компоненты прибора в транспортировочный футляр.

6.

Техническое обслуживание прибора

Обслуживание прибора включает в себя:

−  профилактический осмотр
−  планово-профилактические работы
−  периодическую поверку.

6.1.

Профилактический осмотр

Проводится ежемесячно.
В рамках профилактического осмотра выполните следующие работы:

(1)  Осмотрите  блок  индикации  и  измерения.  Все  узлы  прибора  должны  быть  сухими,  без

повреждений, надежно закреплены.
