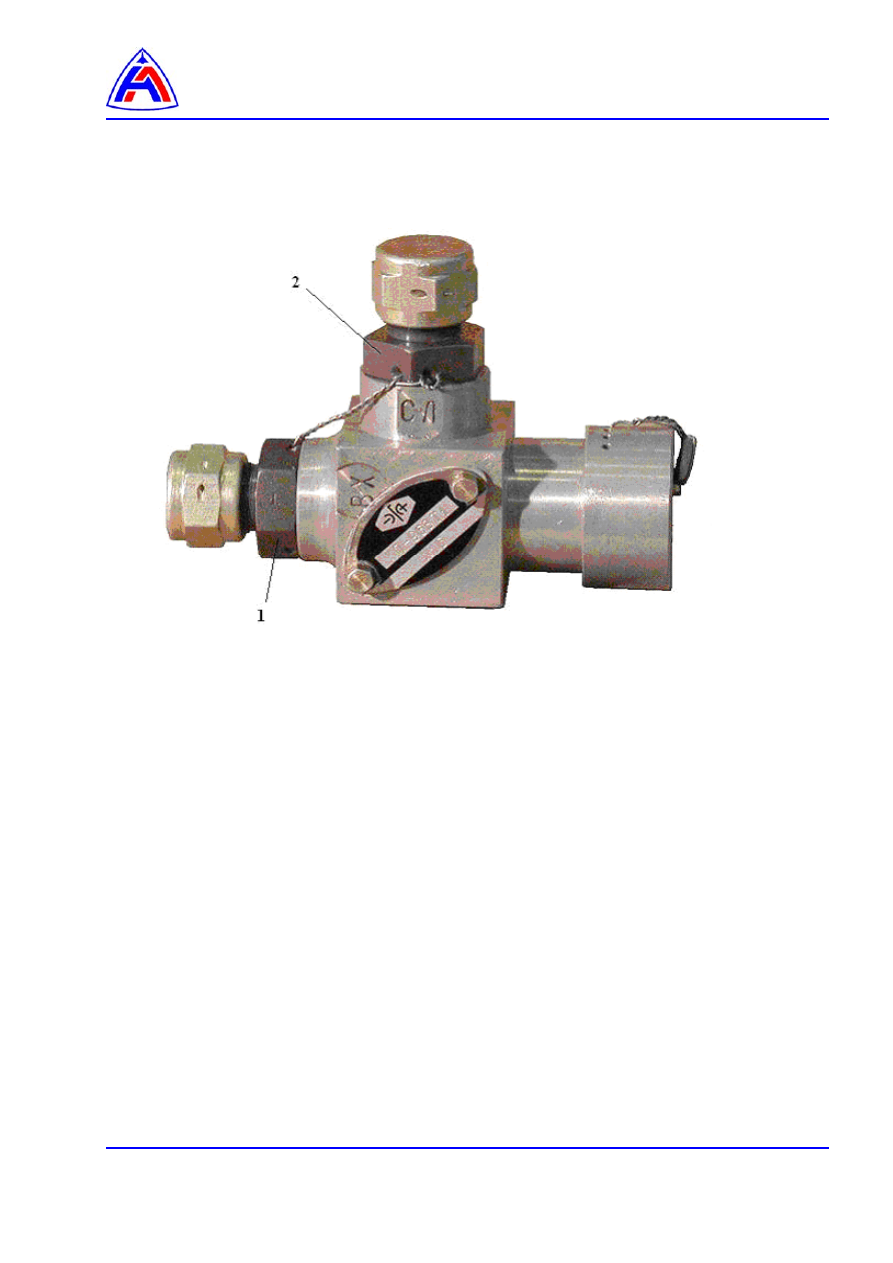

1 - Штуцер входа с выхода НП (ВХ)

2 - Штуцер слива на вход в ДЦН (СЛ)









Рис.2.   Клапан предохранительный.













КП-96ВТ1 -  технология обслуживания.


Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования……………………………………………………………..……….

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

3



 3

Расконсервация агрегата …………………………………………..….………………….……

3

 4

Консервация и упаковывание агрегата…………….………………………………….……..

4



 5

Монтаж и демонтаж агрегата …………………………………………….……………………..

8



Перечень рисунков





 1

Схема закрепления агрегата в таре…………………………………………………………

10


Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА) с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя.

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя.

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя.

96-А-73-50-00-03А-920А-А

Клапан предохранительный. Демонтаж и монтаж.

96-А-73-50-30-00А-000А-А

КП-96ВТ1-описание и работа

96-А-73-50-30-00А-800А-А

КП-96ВТ1-правила хранения.



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1










Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



по требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



по требованию

Топливо





по требованию

Масло МС-8П ОСТ 38 01163-78



по требованию

Масло ИМП-10 ТУ 38.101.1299-90





по требованию

Смазка пушечная ГОСТ 19537-83



по требованию

Хладон 113 ГОСТ 23844-79



по требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



по требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



по требованию

Пленка  полиэтиленовая I50...200 мкм
ГОСТ 10354-82



по требованию

Парафин марок А, Б, Г, Д   ГОСТ 23683-89



по требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



по требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

по требованию

Салфетки х/б



по требованию

Шпагат технический  ГОСТ 17308-88



по требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



по требованию

Пломба   ОСТ 1 10067-71



по требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



по требованию


Запасные части: нет.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности




Процедура:

1.

Общие сведения.

1.1.

В период эксплуатации выполняются



следующие работы:

−  распаковывание и расконсервация агрегата,
−  консервация и упаковывание агрегата,
−  монтаж и демонтаж агрегата.



При   эксплуатации агрегата на двигателе регулировка агрегата  не производится.

1.2.

Агрегаты могут быть законсервированы и упакованы на сроки хранения:

−  до двух лет,
−  до десяти лет.







2.

Распаковывание агрегата:

−  осмотрите  транспортировочный  ящик.  Повреждения  ящика  не  допустимы.  Проверьте

наличие контровки и пломбы,

−  снимите контровку и окантовочную мягкую стальную ленту.
−  отверните болты крепления крышки к ящику. Откройте крышку ящика,
−  извлеките  полиэтиленовый    пакет  с  паспортом  и  упаковочным    листом  и  картонную

коробку с агрегатом,

−  если агрегат упакован на срок хранения до 2 лет:



вскройте коробку и извлеките агрегат,



снимите упаковочную бумагу с агрегата,

−  если агрегат упакован на срок хранения до 10 лет:



вскройте картонную коробку



извлеките вторую картонную коробку, упакованную в полиэтиленовый чехол,



отрежьте верхний или боковой шов чехла,



извлеките картонную коробку и вскройте ее,



достаньте агрегат из коробки,



удалите силикагель-осушитель,



снимите с агрегата упаковочную бумагу,

−  вскройте пакет с паспортом и упаковочным листом,
−  сверьте  номер  агрегата  с  номером  в  паспорте.  Номер  должен  совпадать.  Проверьте

наличие  и  сохранность  контровки  и  пломб.  Убедитесь    в  отсутствии  механических
повреждений.

−  по  упаковочному  листу  проверить  комплектность  поставки.  В  случае  обнаружения

недокомплекта сообщитеь на завод изготовитель,



3.

Расконсервация агрегата.

ВНИМАНИЕ!    РАСКОНСЕРВАЦИЮ АГРЕГАТА ПРОИЗВОДИТЕ НЕ РАНЕЕ, ЧЕМ ЗА

48 ЧАСОВ ПЕРЕД УСТАНОВКОЙ АГРЕГАТА НА ДВИГАТЕЛЬ.





3.1.

Общие требования:

При  наружной  расконсервации  предохранительные  колпачки  со  штуцеров  не
снимайте.



Для промывки поверхностей агрегата при расконсервации применяйте:

−  бензин-растворитель (уайт-спирит),
−  нефрасы С 50/170, С2 80/120, СЗ 80/120 с антистатической присадкой "Сигбол".
−  топлива, на которых предусмотрена эксплуатация двигателя.



Допускается применение хладона-113 для промывки наружных поверхностей.



Промывку поверхностей агрегата производите чистыми жидкостями.

3.2.

Расконсервация агрегата для установки на двигатель:
