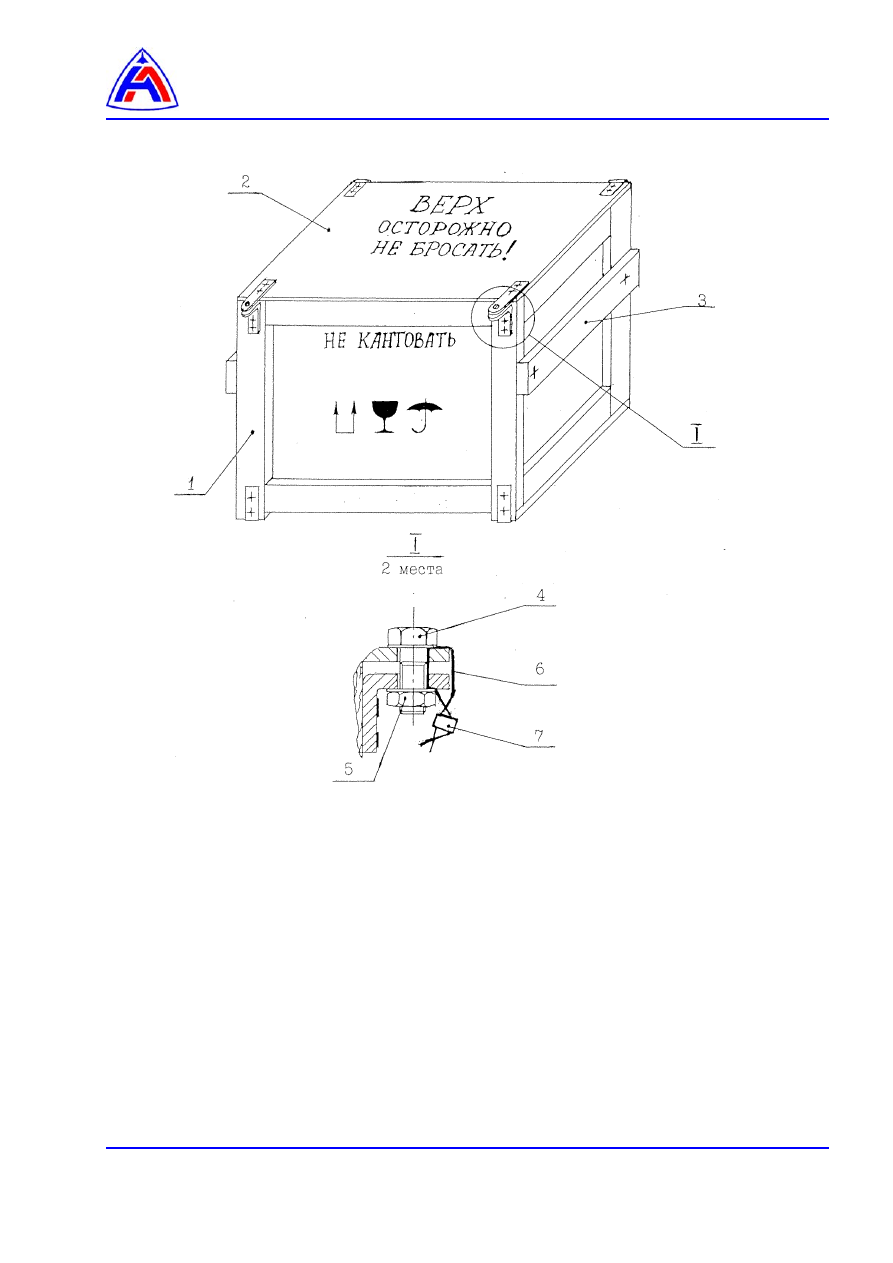

1 – Ящик
2 – Крышка ящика
3 – Ручка ящика
4 – Болт крепления крышки
5 – Гайка
6 – Проволока контровочная
7 – Пломба





Рис. 1    Ящик для транспортировки и хранения  агрегата

.









КП- 96ВТ1 – описание и работа



Содержание



Ссылки ……………………………………………………………………………………………..…

1





1

Общие сведения ………………………………………………………………………………

2



 2



Описание ……………………………………………………………………………………….

2



 3



Работа …………………………………………………………………………………………..

3







Перечень рисунков

 1



Принципиальная схема КП ……………………..……………..………………………………..

4



 2



Клапан предохранительный……………………………………………… …………………….

5









Ссылки: нет



 1.

Общие сведения.

1.1.

КП предназначен для парирования забросов давления топлива на выходе из  плунжерного
насоса  до  уровня  не  более 240 кгс/см

2

.  КП  срабатывает  по  величине  значения  давления

топлива за агрегатом НП на переходных и установившихся режимах.

1.2.

КП  входит  в  состав  топливорегулирующей  аппаратуры  двигателя  и  работает  совместно  с
HП, АУПН и ДЦН.



2.

Описание.

2.1.

Основные технические данные.

2.1.1.

Давление топлива, кгс/см

2

:



на входе в агрегат, не более ………………………..…………….……..……………………………240



на сливе из агрегата (абс.) .………….....…………………………….………………………….0,6...3,5

2.1.2.

Масса сухого агрегата, кг, не более .......……………………………………………………………..0,3

2.1.3.

Температура при эксплуатации, °С:



- окружающей  среды....................………………….….………………... от

−60 до +120 длительно,

                                                                                                                                   до +165 кратковременно

2.1.4.

Рабочая жидкость……….…………………….…………………………………двигательное топливо

2.1.5.

Номинальная тонкость фильтрации топлива на входе в агрегат,
мкм, не хуже ........................……….…………………………………………………………………..16

2.1.6.

Расход рабочей жидкости, кг/ч, не менее……………………….…………………………………1800

2.1.7.

Время перехода от нулевого перепуска к потребному, с, не более …………………………….0,1

2.1.8.

Ресурс и срок службы…………………………………........................указаны в паспорте  агрегата

2.1.9.

Агрегат  работоспособен  в  условиях  воздействия  внешних  факторов,  допустимых    на
изделиях,  на  которых  применение  его  согласовано.

2.2.

Основные функциональные узлы:

2.2.1.

Основным  функциональным  узлом  агрегата  является  клапан  с  жиклером.







Клапан    (

рис. 1

)  представляет    из    себя    подпружиненную    прецизионную  золотниковую

пару.  Золотник

5

    золотниковой  пары    в      процессе    перемещения  соединяет    или

перекрывает  проток топлива  с выхода  качающего узла НП на слив.

В  золотнике  выполнен  жиклер  площадью 0,5 мм

2

,  который  обеспечивает  постоянный

перепуск  топлива  с  выхода  НП  на вход в ДЦН.

3.

Работа

Давление Рнп поступает к штуцеру «ВХ» агрегата.

При  давлениях  за  НП  меньше  начала  открытия  КП  расход  через  агрегат  определяется
жиклером  перепуска

8

  (

рис. 1

).  Этим  исключается  работа  НП  на  режимах  малых  подач,  и

снижает  перегрев насоса НП.

При росте давления до 185 кг/см

2

 золотник  клапана

5

 начинает открываться. Преодолевает

усилие  пружины  и  обеспечивает  парирование  заброса  давления  путем  перепуска  топлива
НП в слив через штуцер «СЛ».

При сильных возмущениях по давлению клапан открывается полностью и парирует заброс
на уровне не выше 240 кг/см

2

.

Регулировка настройки производится шайбами поз.

4

.

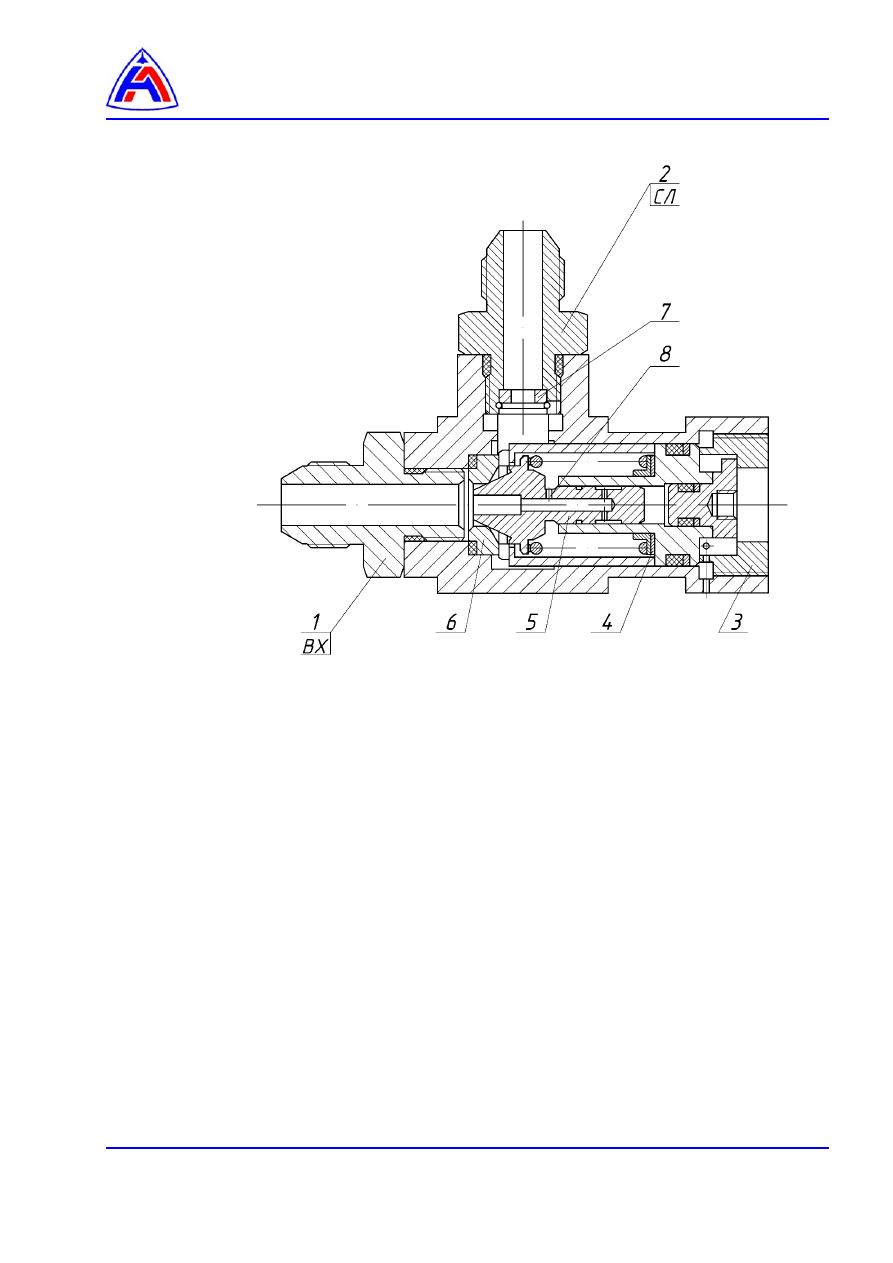

1 – Штуцер входа (ВХ)

2 – Штуцер слива (СЛ)

3 – Гайка

4 – Шайба регулировочная

5 – Золотник

6 – Седло

7 – Жиклер

8 – Жиклёр перепуска











Рис. 1. Принципиальная схема КП.
