−  оформите упаковочный лист. Положите его вместе с паспортом в полиэтиленовый пакет

150х200мм. Пакет заварите и уложите в коробку.

ВНИМАНИЕ!   ВСЕ

ОПЕРАЦИИ

ПО

РАЗМЕЩЕНИЮ

СИЛИКАГЕЛЯ-ОСУШИТЕЛЯ,

УПАКОВЫВАНИЮ  В  КАРТОННУЮ  КОРОБКУ,  НАДЕВАНИЮ  ЧЕХЛА  И
СВАРКЕ ПОСЛЕДНЕГО ШВА ДОЛЖНЫ СЛЕДОВАТЬ ОДНА ЗА ДРУГОЙ БЕЗ
ПЕРЕРЫВА, ЧТОБЫ ИЗБЕЖАТЬ УВЛАЖНЕНИЯ СИЛИКАГЕЛЯ.

ВРЕМЯ  ОТ  НАЧАЛА  РАСПАКОВЫВАНИЯ  КОМПЛЕКТА  МЕШОЧКОВ  С
СИЛИКАГЕЛЕМ - ОСУШИТЕЛЕМ  ДЛЯ  РАЗМЕЩЕНИЯ  ИХ  НА  АГРЕГАТЕ  ДО
СВАРКИ  ПОСЛЕДНЕГО ШВА ЧЕХЛА НЕ ДОЛЖНО ПРЕВЫШАТЬ 5 ЧАСОВ.

−  в картонную коробку рядом с агрегатом равномерно разместите силикагель– осушитель

в  мешочках  из  ткани  с  микалентной  бумагой  из  рассчета 2 кг  на 1 м

2

  поверхности

коробки.

−  поместите  дегидраторную  коробку  с  силикагелем-индикатором  против  смотрового  окна

картонной коробки,

−  закройте  коробку.  Продольный  шов  дна  и  поперечные  швы  коробки  снаружи  заклейте

лентой  из  бумаги  с  загибом  свободных  концов  равномерно  на  оба  торца  или  на  обе
боковые стороны коробки по 50…60 мм.

−  коробку  просушите  на  воздухе  в  течение 3…4 часов,  до  полного  высыхания  клея,

упакуйте картонную коробку в чехол из полиэтиленовой пленки,

−  сварите последний шов чехла.
−  произведите  отсос  воздуха  из  чехла  через  ниппель  до  слабого  прижатия  чехла  к

картонной коробке. После этого заварите отверстие под ниппель.

−  зачехленную коробку с агрегатом поместите во вторую картонную коробку,
−  продольный шов  дна  и  поперечные швы  коробки  снаружи  заклейте  лентой  из бумаги  с

загибом  свободных  концов.  Концы  лент  заклейте  равномерно  на  оба  торца  или  на  обе
боковые стороны коробки по 50…60 мм,

−  коробку просушите на воздухе в течение 3…4 часов, до полного высыхания клея,
−  на картонную коробку нанесите восковое покрытие (восковой сплав ЦПНС-30-5) кистью

или  погружением  ее  в  расплав  покрытия  при  температуре 150 °С.  Допускается
парафинирование коробки нагретым до температуры 70...80 °С составом, состоящим из
80% парафина и 20% церезина.

−  агрегат в картонной коробке поместите в деревянный транспортировочный ящик.
−  положите на коробку пакет с паспортом, закройте ящик крышкой.
−  заверните болты крепления ключом S=12 мм.
−  опломбируйте ящик и окантуйте его мягкой стальной лентой.

5.



Монтаж и демонтаж агрегата

5.1.

Подготовительные работы

−  распакуйте и расконсервируйте агрегат (пункт

2

 и

3

)

−  осмотрите агрегат и убедитесь в отсутствии механических повреждений.

5.2.

Монтаж агрегата на двигатель производить по РЭ на двигатель (

96-А-73-23-00-00А-920А-А

),

выполняя следующие требования:

−  перед  установкой  подсоединяемые  к  агрегату  трубопроводы  тщательно  промойте

топливом  и  продуйте  сухим  сжатым  воздухом.  Конфигурация  трубопроводов  и  их







крепление на двигателе должны гарантировать отсутствие напряжений в соединениях с
агрегатом.

−  гайки  крепления  агрегата  к  посадочному  месту  на  двигателе  затяните  поочередно  и

равномерно.

−  подключите  электрический  разъем    электрогидравлического  клапана  к  электросистеме

двигателя в соответствии с документацией  на комплектуемое изделие.

−  поддерживайте  штуцер  вторым  ключом  от  отвертывания  или  чрезмерного  затягивания

во избежание деформации корпусов при:



отвертывании транспортировочных заглушек.



отвертывании предохранительных колпачков.



отвертывании и завертывании накидных гаек трубопроводов на прямых штуцерах.

−  перед  монтажом  агрегата  на  двигатель  снимите  транспортировочные  заглушки  и

колпачки.

−  при монтаже трубопроводов разрешается разворачивать поворотные угольники на         ±

20° от положения в состоянии поставки. Для этого необходимо ослабить глухой штуцер,
вывернув его в пределах 0,5 оборота.

−  после монтажа глухой штуцер заверните и законтрите.

ВНИМАНИЕ:    РЕЗЬБОВЫЕ

ЧАСТИ

СОЕДИНЕНИЙ

ПЕРЕД

ПРИСОЕДИНЕНИЕМ

СМАЗЫВАЙТЕ ЧИСТЫМ МАСЛОМ МС-8П ИЛИ МК-8.

5.3.

После монтажа агрегата на двигатель выполните заключительные работы

−  проверьте крепление агрегата на двигателе.  Ослабление крепления не допускается.
−  проверьте правильность подсоединения трубопроводов двигателя к агрегату.
−  проверьте  наличие  и  правильность  подсоединения  контрольно-измерительных

приборов.

−  проверьте герметичность агрегата в соответствии  с РЭ на двигатель.

Примечание.   После  монтажа  агрегата  на  двигатель  допускается  его  хранение  в  составе

двигателя  без  дополнительной  консервации  в  течение 30 суток  с  момента
снятия  транспортировочных  заглушек  и  предохранительных  колпачков  для
монтажа агрегата на двигатель.

5.4.

Демонтаж агрегата с двигателя производить согласно РЭ на двигатель (

96-А-73-23-00-00А-

920А-А

) с выполнением следующих требований:

−  после демонтажа, законсервируйте агрегат,
−  закройте фланец  транспортировочными заглушками,
−  фланец крепления агрегата и рессору привода закройте крышкой защитной,
−  штуцеры закройте предохранительными колпачками.

Примечание.    В  случае  консервации  агрегата  в  составе  двигателя  дополнительной

консервации агрегата после его демонтажа не требуется.

Срок  хранения  демонтированного  агрегата,  законсервированного  в  составе
двигателя – 1 год.  Упаковывать  агрегат  как  на  срок  хранения  до 2 лет.
Хранить в отапливаемом складе.







−  запишите  в  паспорте  агрегата  причину  снятия,  наработку,  дату  снятия,  консервации  и

упаковки агрегата.

−  агрегат  с  заполненным  паспортом  и  актом  о  снятии  упакуйте  в  транспортировочный

ящик.









1.  Проставка.
2.  Проставка.
3.  Проставка.
4.  Проставка.
7.  Развертка коробки.
8.  Проставка.
9.  Пакет.
10.  Этикетка.
12.  Манипуляционный ярлык.
13.  Манипуляционный ярлык.

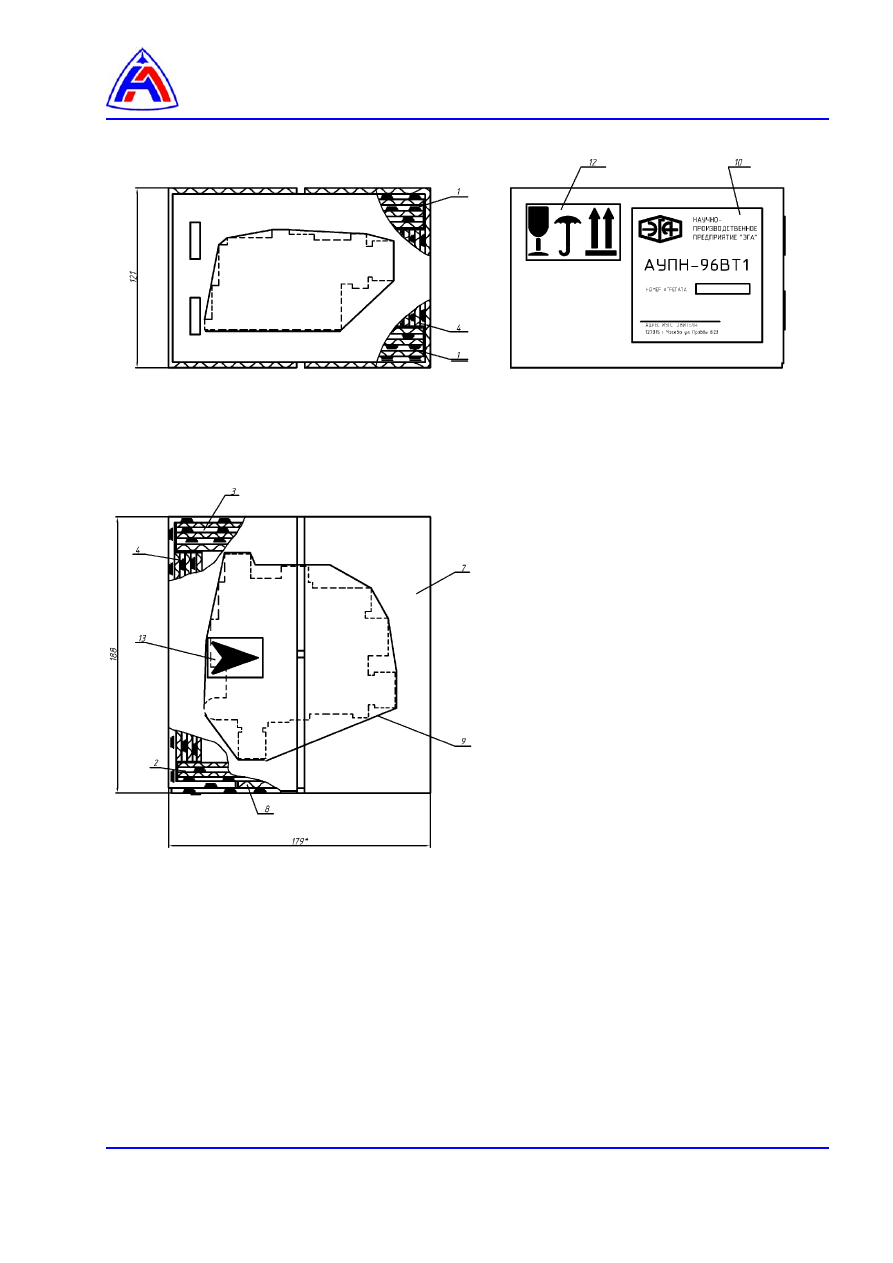

                            Рис. 1    Схема закрепления агрегата в таре.
