Двигатель АЛ-31ПФ. Руководство - часть 293

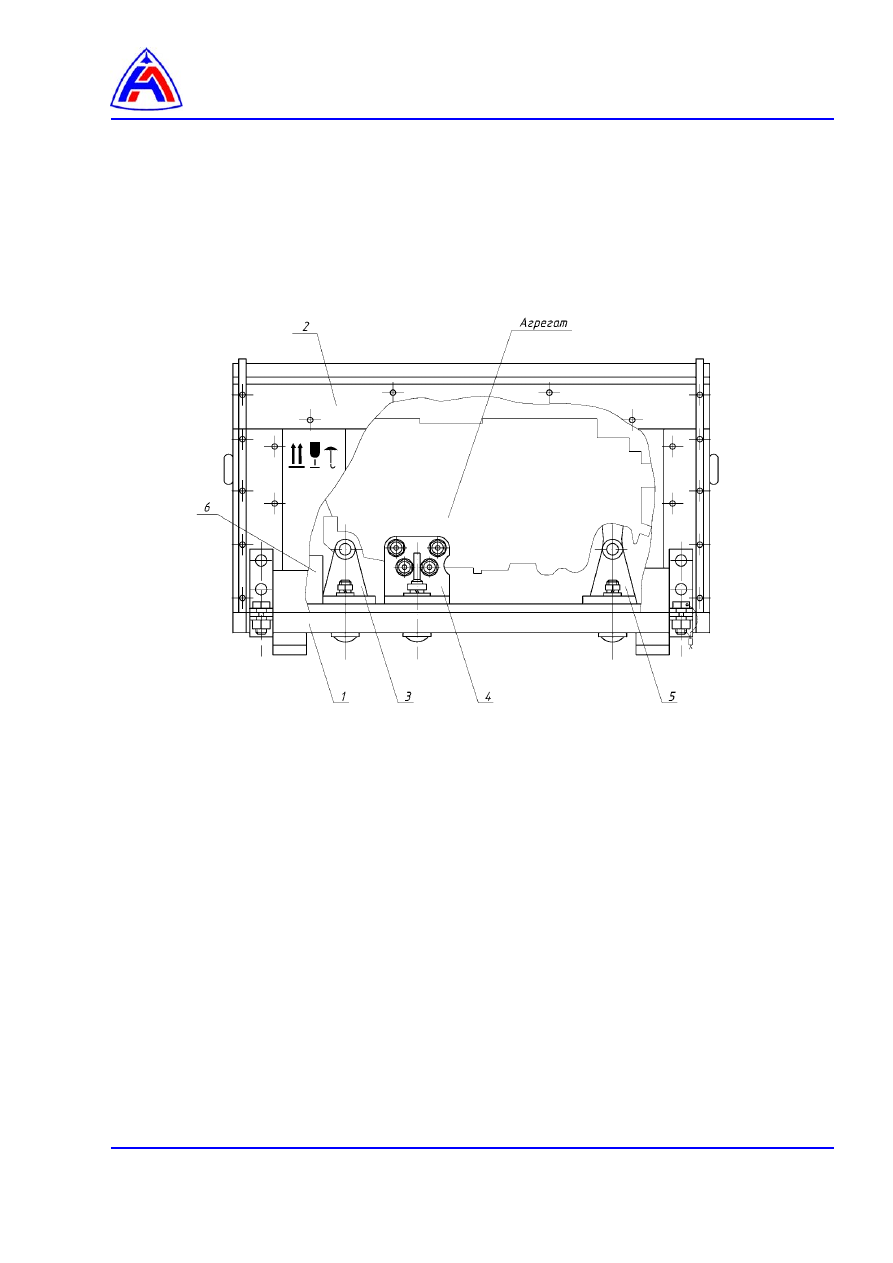

1.  Дно ящика.
2.  Крышка.
3.  Опора.
4.  Опора закрепленная к фланцу Ф-1 агрегата.
5.  Опора.
6.  Коробка упаковочная.











 Рис. 1    Схема закрепления агрегата в таре.

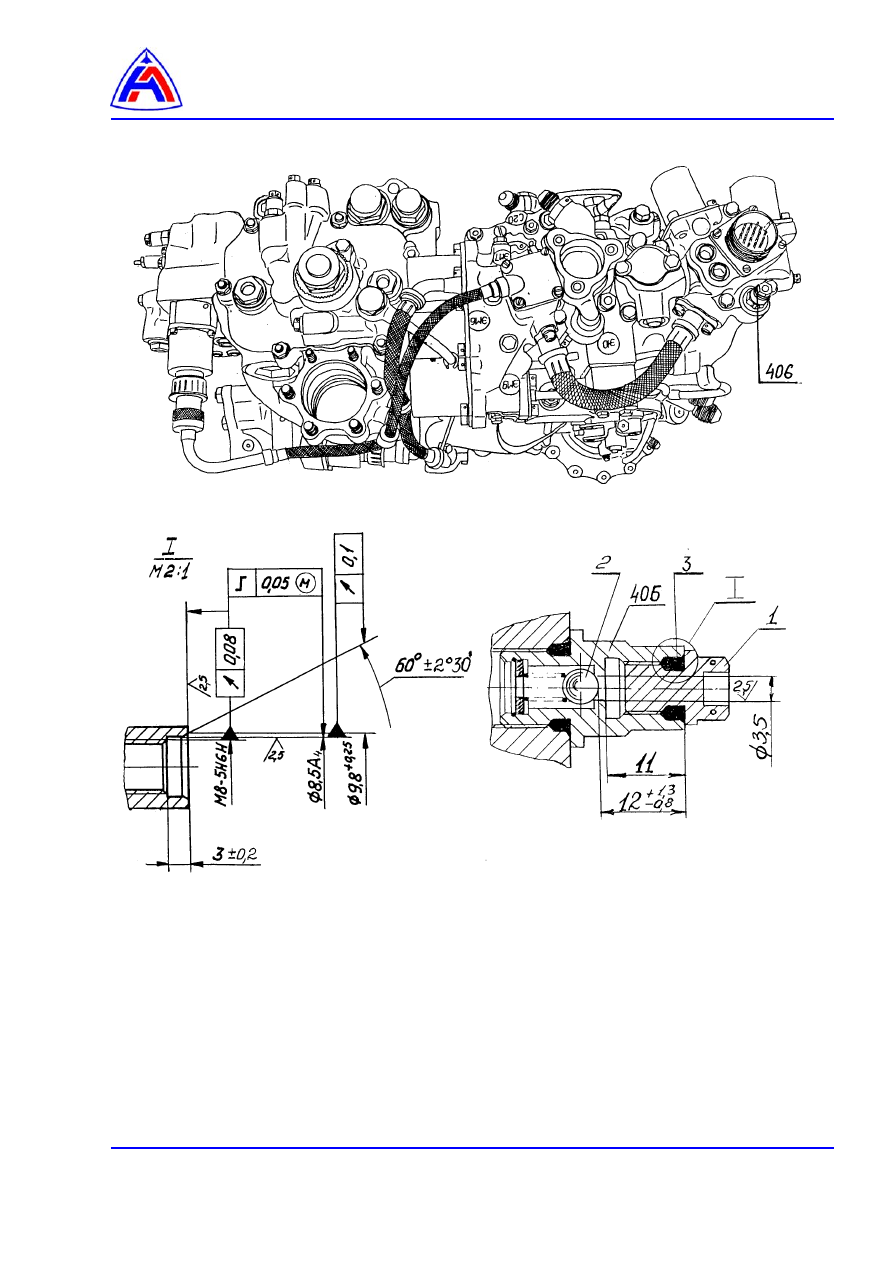

1.   Заглушка.

             2.   Шарик  клапана.
             3.   Кольцо  уплотнительное.
          406.  Клапан  слива топлива.




Рис.2. Удаление остатков топлива из внутренних полостей агрегата.

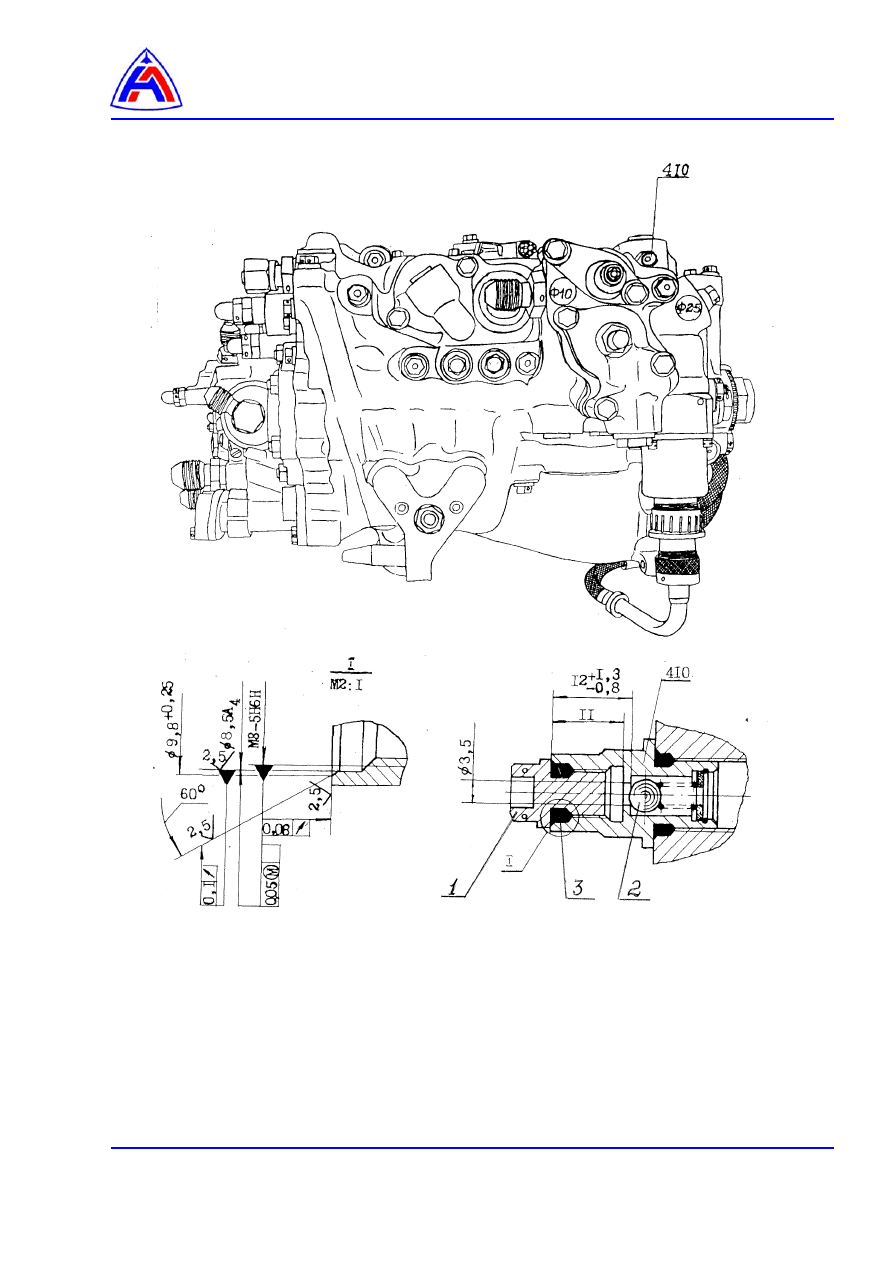

1.   Заглушка.



2.   Шарик  клапана.



3.   Кольцо  уплотнительное.



410.  Клапан  стравливания воздуха.



Рис. 3. Удаление воздуха из регулятора сопла и форсажа.























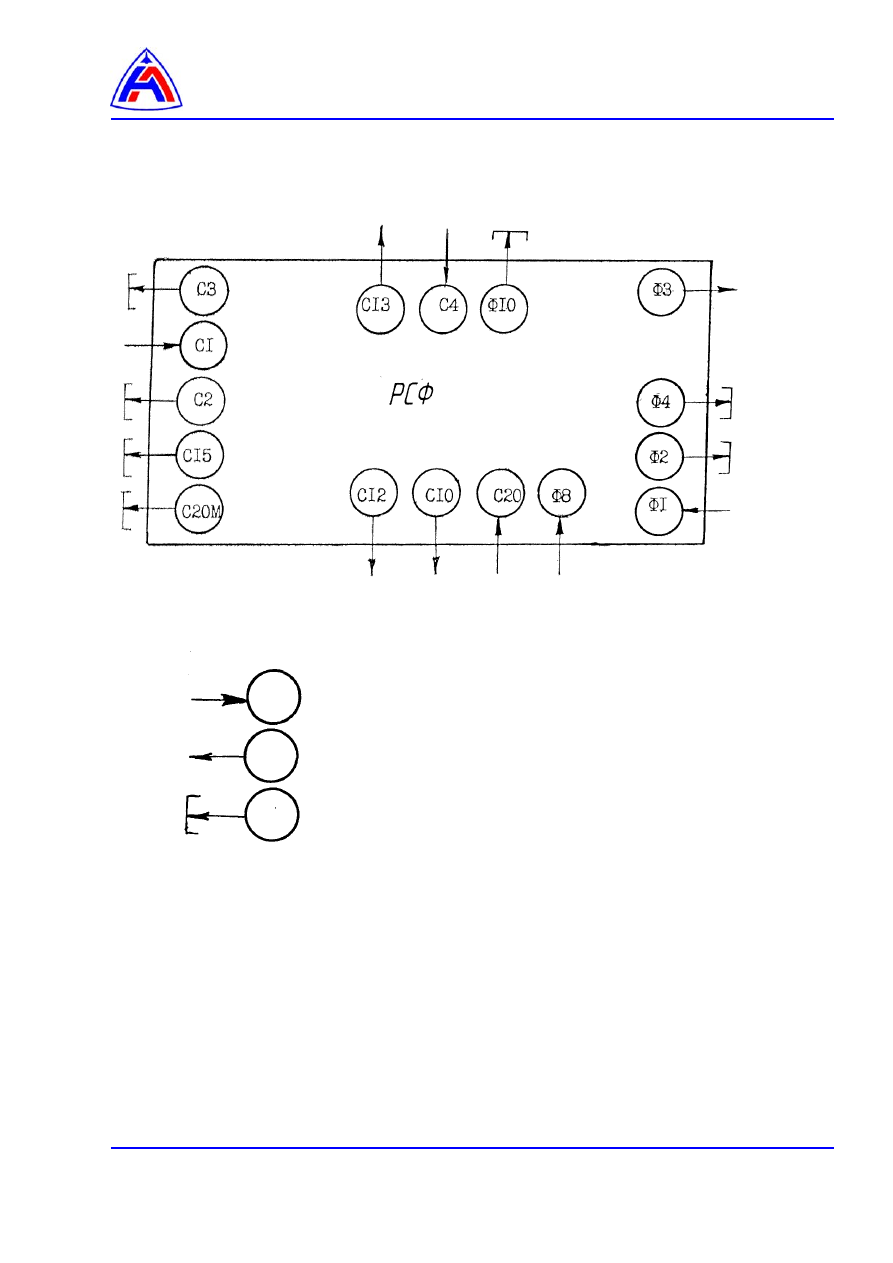

                                                     -  подвод масла.



                                                     - свободный слив постоянно во  время  консервации.



                                                    - заглушить во время консервации  после  прокачки масла.











Рис.4. Схема консервации агрегата РСФ.
