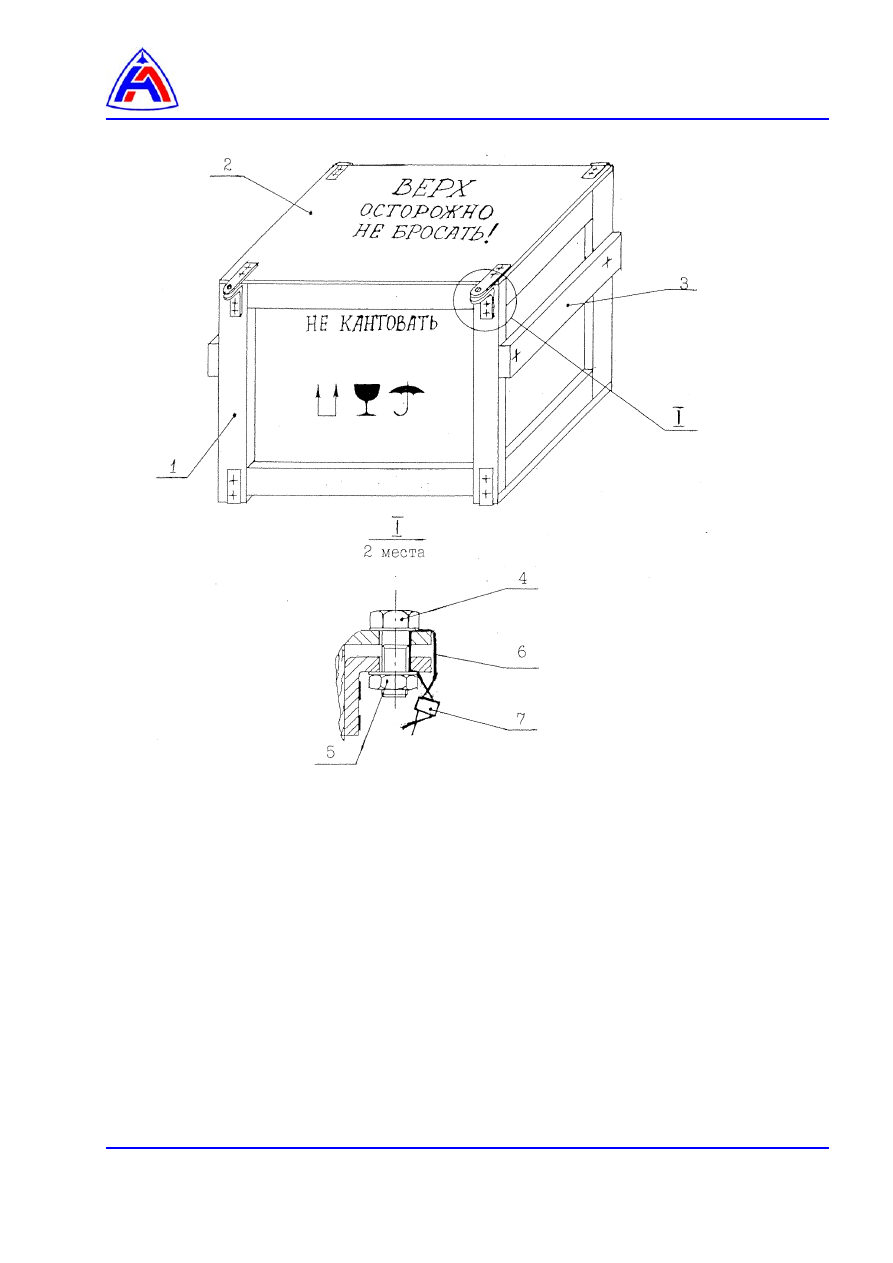

1 – Ящик

                                                                2 – Крышка ящика
                                                                3 – Ручка ящика
                                                                4 – Болт крепления крышки
                                                                5 – Гайка
                                                                6 – Проволока контровочная
                                                                7 – Пломба





Рис. 1  Ящик для транспортировки и хранения  агрегата.















РСФ-31ВТ1 – описание и работа



Содержание



Ссылки ……………………………………………………………………………………………..…

1





1

Общая часть …………………………………………………………………………………..

2



 2



Описание ……………………………………………………………………………………….

3



 3



Работа …………………………………………………………………………………………..

6



Перечень таблиц

 1



Гарантированные значения площадок по лимбу РСФ …………………………….

5



Перечень рисунков

 1



РСФ – принцип действия……………………..…………………………………………….

14



 2



Гидрозамедлитель, клапаны минимального форсажа и аварийного выключения





форсажа, кран управления клапаном переключения масла и программные





механизмы регулятора

π

Т

…………………………………………………………………

15

3

Преобразователь Т

01

.....................................................................................................

16



4

Программный механизм регулятора сопла……………………………………………

17



5

Исполнительные механизмы регулятора

π

Т



и клапан прикрытия РС……………..

18



6

Дозирующее устройство пускового (пятого) топливного коллектора ФК,



преобразователь Р

2

 с корректором по Т

01



………………………………………………

19



7

Клапан постоянного давления, золотник блокировки и узел управления
охлаждением турбины ……………………………………………………………………….

20



8

Управление критическим сечением реактивного сопла………………………………

21



9

Дозирующие  устройства  топливных  коллекторов  ФК,  программный  механизм  и
механизм выдачи по

α

РУД

…………………………………………………………………

22



10

Механизм включения «ВР» по сигналу от КРД…………………………………….…

23

11

Регулятор сопла и форсажа:

Лист 1 из 6……………………………………………………………………………………

24



Лист 2 из 6……………………………………………………………………………………

25



Лист 3 из 6……………………………………………………………………………………

26



Лист 4 из 6……………………………………………………………………………………

27

Лист 5 из 6……………………………………………………………………………………

28



Лист 6 из 6……………………………………………………………………………………

29



Ссылки:

Модули данных технические

руководства

Название

96-А-73-22-10-00А-000А-А

Насос регулятор НР-31ВТ1

96-А-73-23-00-00А-000А-А

Топливная система форсажной камеры

96-А-73-23-30-00А-000А-А

Распределитель форсажного топлива









1.

Общая часть

1.1.

Регулятор  сопла  и  форсажа  (РСФ)  предназначен  для  регулирования  форсированных
режимов  путем  изменения  подачи  топлива  в  ФК  и  управления  площадью  критического
сечения РС.

1.2.

РСФ  входит  в  состав  топливорегулирующей  аппаратуры  изделия  и  работает  совместно  с
агрегатами: НР, РТФ, ФН, НП, ТДК-М, КРД, ДЦН.

1.3.

РСФ обеспечивает:

–

включение и выключение подачи форсажного топлива по положению РУД;

–

дозирование расхода  топлива в пусковой коллектор ФК по заданной программе

G тф = Р

2

 ·

ƒ

 (Т

01

,

),

–

дозирование  суммарного  расхода  топлива  в  первый  и  четвертый;  второй  и  третий

коллекторы ФК по заданной программе G тф = Р

2

·

ƒ [ƒ (Т

01

);

α

РУД



],

–

изменение площади критического сечения РС по положению РУД,

–

синхронное  изменение  площади  критического  сечения  РС  и  расхода  форсажного

топлива по положению РУД,

–

перестройку  расходной характеристики G тф / Р

2

 =

ƒ

 (Т

01

) на режиме ВР,

–

аварийное выключение ФК по электросигналу из кабины самолета,

–

удержание минимального форсированного режима по электросигналу от  КРД,

–

выдачу команд:

•

в РТФ – на  подключение  и  предварительное  заполнение коллекторов ФК  (по

команде

α

руд),

•

в ФН – на управление входным клапаном  (по

α

РУД

),

•

в КРД     а) на включение системы воспламенения топлива в ФК,



б) на включение системы режима ВР,

•

в клапан переключения масла – на включение форсажного ТТМ,

•

в узел управления клапаном включения охлаждения узла турбины,

–

задание  минимального  значения  площади  критического сечения РС –

Ø рс=

ƒ

(

α

РУД

, Т

01

),

–

поддержание заданной степени расширения газа на турбине

π

Т

;

–

раскрытие створок РС при запуске и на режиме МГ;

–

прикрытие створок РС по электросигналу от электросистемы самолета при посадке;

–

раскрытие  створок РС  при включении ФК;

–

раскрытие  створок РС  по команде от НР.

Все узлы РСФ расположены  в  отдельных  корпусах и скомпонованы в одном агрегате. РСФ
состоит  из  основных  узлов:

–

регулятора сопла,

–

регулятора расхода форсажного топлива,

–

узла управления охлаждением.







2.

Описание

2.1.

Основные технические данные

2.1.1.    Положения  рычага  управления

α

РУД

, дел.угл.:

–

включения форсажного насоса и блока управления форсажем ..…………………..72…74

–

эксплуатационная площадка МФ ……………………….................…………………….74…79

–

включение второго и третьего коллекторов ……….................………………………  79…81

–

включение первого и четвертого коллекторов ………………………….................….91…93

–

площадка ПФ ………………………………………..…..................…………………….105…108

–

включение ВР..……………………………………….....................………………...111,5…112,5

2.1.2.    Давление топлива, кгс/см

2

, не более:

на входе в агрегат от ФН ….………………………….…….….......................................................100

от НП …………………………………………….……….…..................………………………………..220

на сливе из агрегата (абс) ……………………………………….....................................................3,5

2.1.3.    Давление воздуха, кгс/см

2

, абс, не более:

за компрессором, Р

2

 ………..…………………………………......................................................38,5

за турбиной, Р

4

 ……………….………………………………...................……………………………5,5

2.1.4.    Расход топлива, дозируемый агрегатом, кг/ч, не более:



в пусковой коллектор ………..…………………………….....................…………………………...3600



во второй и третий коллекторы ….……………………….....................…………………………16200



в первый и четвертый коллекторы .………………………....................………………………...16200



уменьшение суммарного расхода при включении ВР..…....................……………………...6…9%

2.1.5.     Масса сухого агрегата, кг, не более .…………....................……………….………………………..27

2.1.6.    Температура окружающей среды

при эксплуатации,

°С, …………....................……………………………от – 60 до +120 длительно,





               до +215 кратковременно.

2.1.7.

Рабочая жидкость ……………………………………..………………………...двигательное топливо

2.1.8.    Номинальная тонкость фильтрации топлива на входе в агрегат,

мкм, не хуже:  ……………………………………………….…..…………………………………………16

2.1.9.    Питание электромагнитных клапанов

постоянным током с напряжением, В ………………………….……………………………….27

± 2,7

2.1.10.    Ресурс и срок службы ………………………..……………………...указаны  в паспорте на  агрегат

2.1.11.   Агрегат  должен  быть  работоспособен  в  условиях  воздействия  внешних    факторов,

допустимых  на  изделиях,  на  которых  его применение согласовано.

2.2.

Основные функциональные узлы, их назначение (

рис. 1

)

В состав регулятора расхода форсажного топлива входят:

–

клапан постоянного давления (

КПД

) и золотник блокировки;

–

кран с регулятором перепада для дозирования расхода топлива в пусковой (пятый)
коллектор (ДУ-5) ФК;
