Наружную консервацию агрегата, установленного на двигателе, проводите по РЭ на



двигатель (

96-А-72-00-00-02А-810А-А

).

4.3.         Упаковывание агрегата.



Упаковывание агрегата производится:

−  на срок хранения до двух лет,
−  на срок хранения до десяти лет.

4.3.1

Упаковывание агрегата на срок хранения до 2 лет:

−  законсервированный  агрегат  оберните  двумя  слоями  парафинированной  или

телефонной бумаги,

−  упаковочную бумагу закрепите шпагатом,
−  уложите  агрегат  в  картонную  коробку (440х285х275).  Обеспечьте  плотную  посадку  за

счет обкладки агрегата проставками 2 (на рисунке не показана),

3

,

4

,

5

,

6

,

7

,

8

   (

рис.1

).

−  Оформите упаковочный лист. Положить его вместе с паспортом в полиэтиленовый пакет

150х200мм. Пакет заварите,

−  продольный шов дна и поперечные швы коробки снаружи заклейте лентой из         бумаги

загибом  свободных  концов.  Концы  лент  заклейте  равномерно  на  оба  торца  или  на  обе
боковые стороны коробки по 50…60 мм.

−  коробку просушите на воздухе в течение 3…4 часов, до полного высыхания клея,
−  агрегат  в  картонной  коробке  поместите  в  деревянный  транспортировочный

ящик,положите на коробку пакет с паспортом,

−  закройте ящик крышкой,
−  заверните болты крепления крышки ключом, опломбируйте и окантуйте мягкой стальной

лентой.

4.3.2

Упаковывание агрегата на срок хранения до 10 лет.  (спецупаковка)

−  законсервированный агрегат оберните двумя слоями парафинированной или

телефонной бумагой и обвяжите шпагатом

−  уложите  агрегат  в  картонную  коробку (440х285х275).  Обеспечьте  плотную  посадку  за

счет  обкладки агрегата проставками 2 (на рисунке не показана),

3

,

4

,

5

,

6

,

7

,

8

 (

рис.1

)

−  оформите упаковочный лист. Положите его вместе с паспортом в  полиэтиленовый пакет

150х200мм. Пакет заварите.

ВНИМАНИЕ!

ВСЕ

ОПЕРАЦИИ

ПО

РАЗМЕЩЕНИЮ

СИЛИКАГЕЛЯ-ОСУШИТЕЛЯ,

УПАКОВЫВАНИЮ  В  КАРТОННУЮ  КОРОБКУ,  НАДЕВАНИЮ  ЧЕХЛА  И
СВАРКЕ ПОСЛЕДНЕГО ШВА ДОЛЖНЫ СЛЕДОВАТЬ ОДНА ЗА ДРУГОЙ БЕЗ
ПЕРЕРЫВА,  ЧТОБЫ  ИЗБЕЖАТЬ  УВЛАЖНЕНИЯ  СИЛИКАГЕЛЯ.  ВРЕМЯ  ОТ
НАЧАЛА РАСПАКОВЫВАНИЯ КОМПЛЕКТА МЕШОЧКОВ С СИЛИКАГЕЛЕМ -
ОСУШИТЕЛЕМ  ДЛЯ  РАЗМЕЩЕНИЯ  ИХ  НА  АГРЕГАТЕ  ДО  СВАРКИ
ПОСЛЕДНЕГО ШВА ЧЕХЛА НЕ ДОЛЖНО ПРЕВЫШАТЬ 5 ЧАСОВ.

−  в картонную коробку рядом с агрегатом равномерно разместите силикагель–

осушитель в мешочках из ткани с микалентной бумагой из расчета 2кг на 1м

2



поверхности  коробки.

−  поместите дегидраторную коробку с силикагелем-индикатором против смотрового

окна картонной коробки,







−  закройте  коробку  (продольный  шов  дна  и  поперечные  швы  коробки  снаружи  заклейте

лентой  из  бумаги  с  загибом  свободных  концов  равномерно  на  оба  торца  или  на  обе
боковые стороны коробки по 50…60 мм)

−  коробку просушите на воздухе в течение 3…4 часов, до полного высыхания клея

−  упакуйте картонную коробку в чехол из полиэтиленовой пленки
−  сварите последний шов чехла
−  произведите отсос воздуха из чехла через ниппель до слабого прижатия чехла к
картонной коробке. После этого заварите отверстие под ниппель

−  зачехленную коробку с агрегатом поместить во вторую картонную коробку

−  продольный шов дна и поперечные швы коробки снаружи заклейте лентой из бумаги с

загибом  свободных  концов.  Концы  лент  заклейте  равномерно  на  оба  торца  или  на  обе
боковые стороны коробки по 50…60 мм

−  коробку просушите на воздухе в течение 3…4 часов, до полного высыхания клея
−  на картонную коробку нанесите восковое покрытие (восковой сплав ЦПНС-30-5)

−  кистью или погружением ее в расплав покрытия при температуре 150 °С
−  допускается парафинирование коробки нагретым до температуры 70...80 °С

−  составом, состоящим из 80% парафина и 20% церезина,.
−  агрегат в картонной коробке поместите в деревянный транспортировочный ящик.
−  положите на коробку пакет с паспортом, закройте ящик крышкой.
−  заверните болты крепления ключом S=12 мм.
−  опломбируйте ящик и окантуйте его мягкой стальной лентой.

5.



Монтаж и демонтаж агрегата

5.1.

Подготовительные работы

−

распаковать и расконсервировать агрегат (пункт

2

 и

3

)

−

снять крышку защитную с фланца агрегата и проверить состояние фланца и



шлиц рессоры привода (отсутствие забоин, чистота поверхности).

5.2.

Монтаж агрегата на двигатель производить по РЭ на двигатель (

96-А-73-23-00-00А-920А-А

),

выполняя следующие требования:

−

перед  установкой    подсоединяемые  к  агрегату  трубопроводы  тщательно  промыть

топливом и продуть сухим сжатым воздухом. Конфигурация трубопроводов и их крепление на
двигателе должны  гарантировать отсутствие напряжений в соединениях  с  агрегатом.

−  установить ФН на фланец коробки приводов двигателя так, чтобы установочный штифт

вошел в контрольное отверстие во  фланце. Шлицы  рессоры

15

 легко, без  усилий должны

войти в зацепление со шлицами  втулки коробки приводов.

−  соединение закрепить хомутом. Болты хомута затягивать поочередно и равномерно
−  поддерживать штуцер вторым ключом от отвертывания или чрезмерного затягивания во

избежание деформации корпусов при:



отвертывании транспортировочных заглушек.



отвертывании предохранительных колпачков.



отвертывании  и  завертывании  накидных  гаек  трубопроводов  на  прямых
штуцерах.







−

перед  монтажом  агрегата  на  двигатель  снять  транспортировочные  заглушки  и
колпачки.

−

 при  монтаже  трубопроводов  разрешается  разворачивать  поворотные  угольники  на ±

20°  от  положения  в  состоянии  поставки.  Для  этого  необходимо  ослабить    глухой
штуцер, вывернув его в пределах 0,5 оборота.

−

после монтажа глухой штуцер завернуть и законтрить.

ВНИМАНИЕ: РЕЗЬБОВЫЕ ЧАСТИ СОЕДИНЕНИЙ ПЕРЕД ПРИСОЕДИНЕНИЕМ

СМАЗЫВАТЬ ЧИСТЫМ  МАСЛОМ  МС-8П ИЛИ МК-8.

5.3.

После монтажа агрегата на двигатель выполнить заключительные работы

−

проверить крепление агрегата на двигателе.  Ослабление крепления не допускается.

−

проверить правильность   подсоединения   трубопроводов двигателя к агрегату.

−

проверить  наличие  и  правильность    подсоединения  контрольно-измерительных
приборов.

−

проверить  герметичность  агрегата  в  соответствии  с РЭ на двигатель.

Примечание.  После  монтажа  агрегата  на  двигатель  допускается  его  хранение  в  составе

двигателя  без  дополнительной  консервации  в  течение 30 суток  с  момента
снятия  транспортировочных  заглушек  и  предохранительных    колпачков  для
монтажа агрегата на двигатель.

5.4.

Демонтаж агрегата с двигателя производить согласно РЭ на двигатель (

96-А-73-23-00-00А-

920А-А

)

−

законсервировать агрегат

−

закрыть фланцы  транспортировочными  заглушками,

−

фланец  крепления агрегата и рессору привода – крышкой защитной,

−

штуцера закрыть предохранительными колпачками.

Примечание. В случае консервации агрегата в составе двигателя дополнительной

консервации агрегата после его демонтажа не требуется. Срок хранения
демонтированного агрегата, законсервированного в составе двигателя
– 1 год. Упаковывать как на срок хранения до 2 лет.

−

записать  в  паспорте  агрегата  причину  снятия, наработку,  дату снятия, консервации
и   упаковки агрегата.

−

агрегат с заполненным паспортом и актом о снятии упаковать в транспортировочный



ящик.

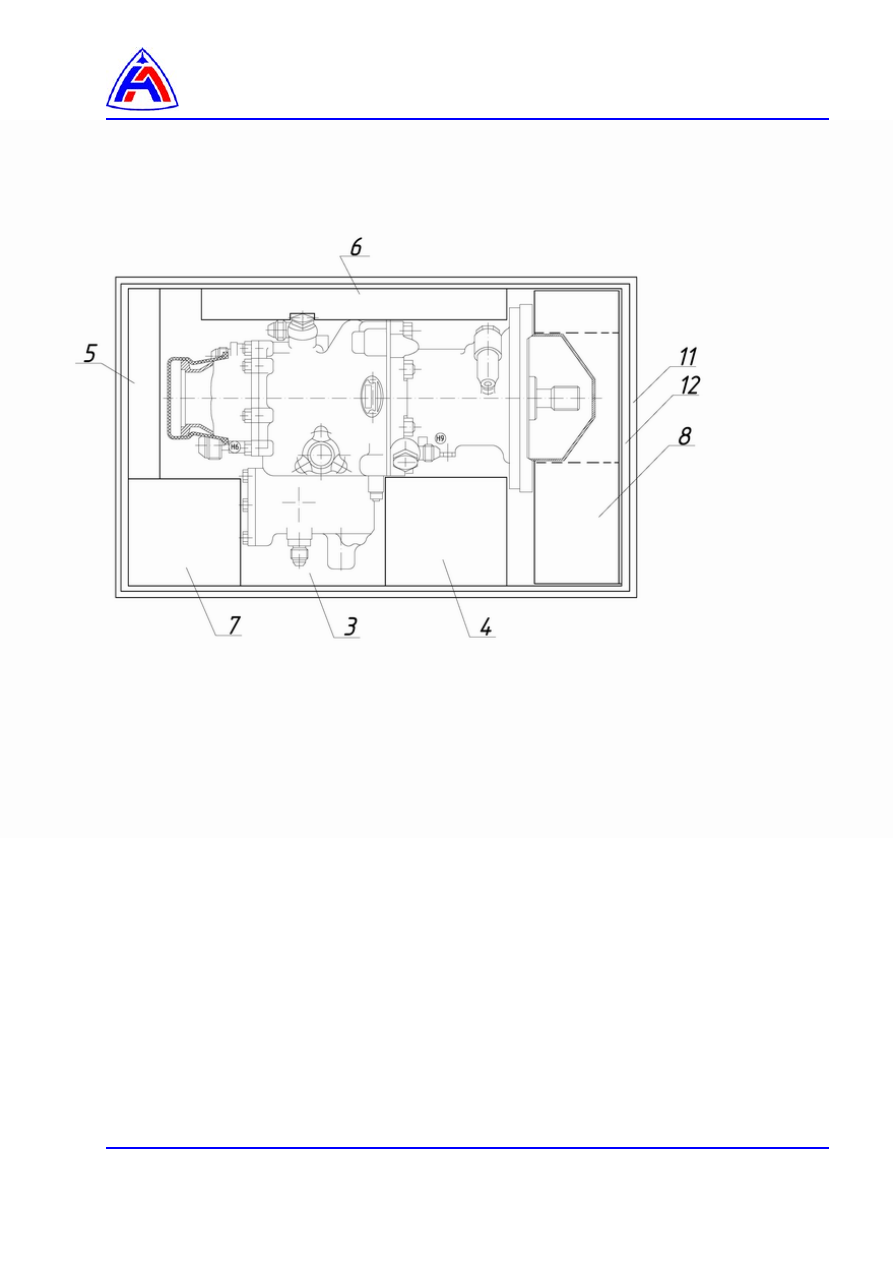

3 - Проставка

4 - Проставка
5 - Проставка
6 – Проставка

7 – Проставка

8 – Проставка под рессору

11 – Коробка упаковочная
12 – Угольник



Рис. 1 Схема закрепления агрегата в таре.
