Выключение  форсажа  так  же  производится  по  электрическому  сигналу  с  борта  самолета.
Этот  сигнал  воздействует  на  электромагнитный  клапан  аварийного  выключения  форсажа
РСФ (

96-А-73-23-20-00А-000А-А

).

3.5.

Для предотвращения перегрева выключенного ФН в его конструкции предусмотрена эжекция
топлива из полости рабочего колеса

16

 (

рис. 2

) через первую ступень эжектора (

поз. 17

) на

вход в ДЦН.

3.6.

Для  гарантированной  подачи  топлива  в  ОКС  на  режимах  запуска,  при  которых  подача  НР
ограничена необходимо отсечь клапаном

8

:

–

топливо от шестеренного насоса НР в РСФ

–

дозатор системы воспламенения ФК (4033)

–

агрегат управления НП  (АУПН)



Клапан открывается при увеличении давления топлива за качающим узлом НР выше 18 - 21
кг/см

2

.

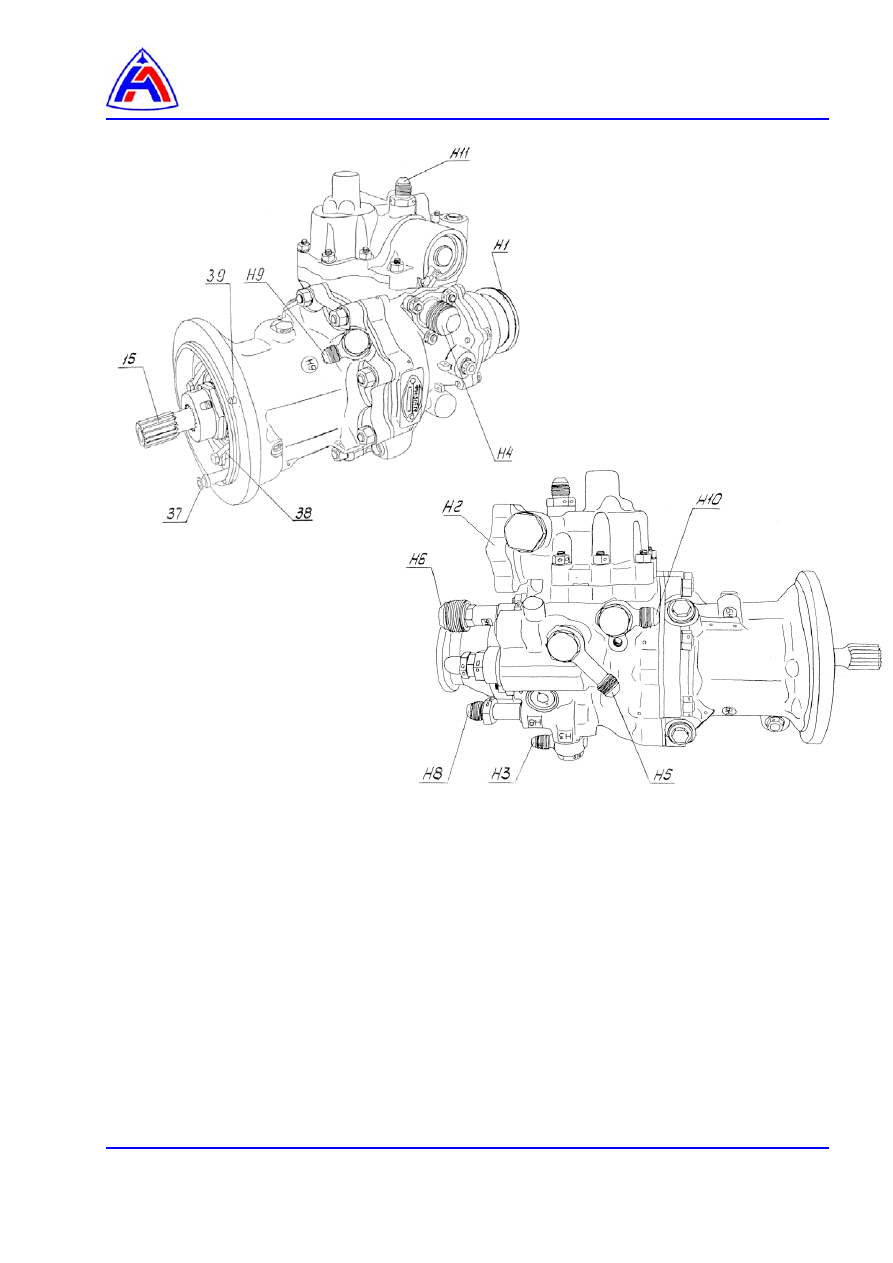

Рис. 1    Форсажный насос.

Н1 – Подвод топлива от ДЦН
Н2 – Отвод топлива в форсажный  контур
Н3 – Подвод командного давления от РСФ
Н4 – Подвод топлива от основного контура
Н5 – Подвод командного давления от НР
Н6 – Отвод топлива на вход в ДЦН
Н8 –



Подвод команды от ААС

Н9 – Дренаж
Н10 – Отвод высокого давления  на ААС
Н11 – Отвод давления НР после клапана

запуска

15 – Рессора привода
37 – Подвод масла от коробки привода
38 – Слив масла в коробку привода
39 – Штифт установочный

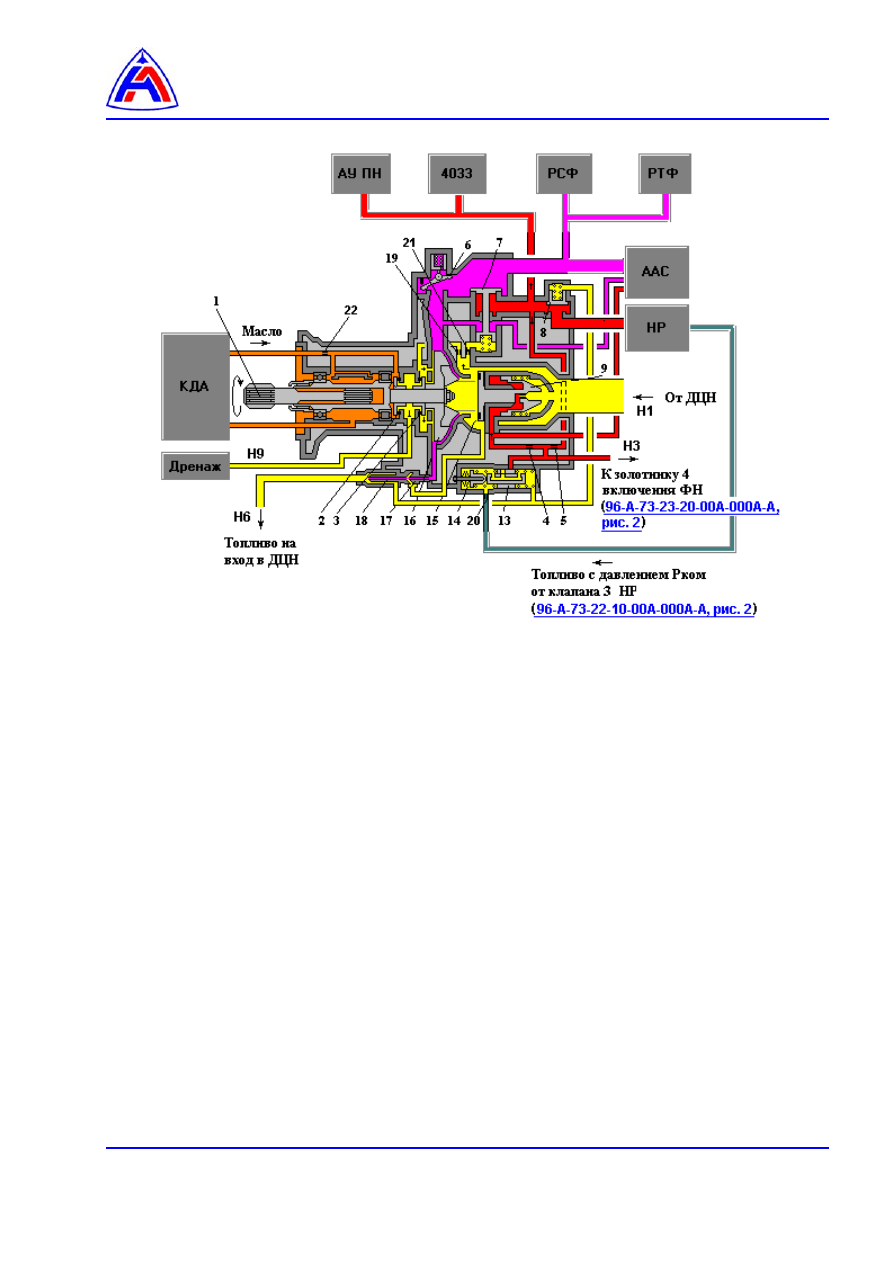

Рис. 2     Форсажный насос  (принцип действия)



1. рессора привода
2. масляное торцевое уплотнение
3. топливное торцевое уплотнение
4, 5. жиклеры
6. клапан выхода
7. клапан перепуска топлива основного контура
8. клапан отсечки топлива при запуске
9. сервопоршень
13. клапан переключения
14. термочувствительный пакет
15. клапан входа
16. рабочее колесо
17. первая ступень эжектора
18. вторая ступень эжектора
19. жиклер
20. жиклер.
21. жиклер
22. жиклер







ФН-31АТ1 -  технология обслуживания

Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования…………………………………………………………………........

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

2



 3

Расконсервация агрегата ……………………………………………….……………………..

3

 4

Консервация и упаковывание агрегата…………………………….………………………….

4



 5

Монтаж и демонтаж агрегата………………………………………………………………….

7



Перечень рисунков

 1

Схема закрепления агрегата в таре…………………………………………………………

9



Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя (ВКА).

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА)



с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-73-23-00-00А-920А-А

Форсажный насос (ФН). Демонтаж и монтаж.

96-А-72-00-00-03А-810А-А

Консервация агрегатов снятых с двигателя.

96-А-73-23-10-00А-000А-А

ФН-31АТ1-описание и работа.

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



по требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



по требованию

Топливо





по требованию

Масло МС-8П ОСТ 38 01163-78



по требованию

Масло ИМП-10 ТУ 38.101.1299-90





по требованию

Смазка пушечная ГОСТ 19537-83



по требованию
