При поступлении гидравлической команды от НР к штуцеру

Д5

 (

Рис. 2

) на отсечку топлива,

эта  команда  с  высоким  давлением  поступает  в  пружинную  полость  распределительного
клапана.  Под  действием  этого  давления  клапан  отсечки

7 (Рис. 1)

,  преодолевая  усилие

пружины отсечки, перемещается в сторону упора в золотнике распределительного клапана.
Пружинная полость распределительного клапана изолируется от дренажа (штуцера

Д4 (Рис.

2)

).  Давление  в  пружинной  полости    распределительного  клапана  растет  и  золотник

распределительного  клапана  закрывает  профилированные  окна  во  втулке.  Происходит
закрытие 2 коллектора  и  резкое  снижение  расхода  топлива  в 1 коллектор.  Время
поступления  команды  на  отсечку  определяется  КРД,  но  не  более  времени  работы
гидроблокировки  КО  в  НР.  По  окончании  действия  гидравлической  команды  от  НР  клапан
отсечки

7 (Рис. 1)

  возвращается  в  исходное  положение.  Пружинная  полость

распределительного  клапана  сообщается с  дренажем  и  восстанавливается    режим подачи
топлива, предшествующий подаче гидравлической команды.

При останове двигателя давление топлива перед распределительным клапаном и в полости
сервопоршня клапана

6

 слива снижается. Распределительный клапан закрывается, клапан

6



слива  открывается.  Обеспечивается  слив  топлива  из  коллекторов  в  дренажный  бачок
двигателя.

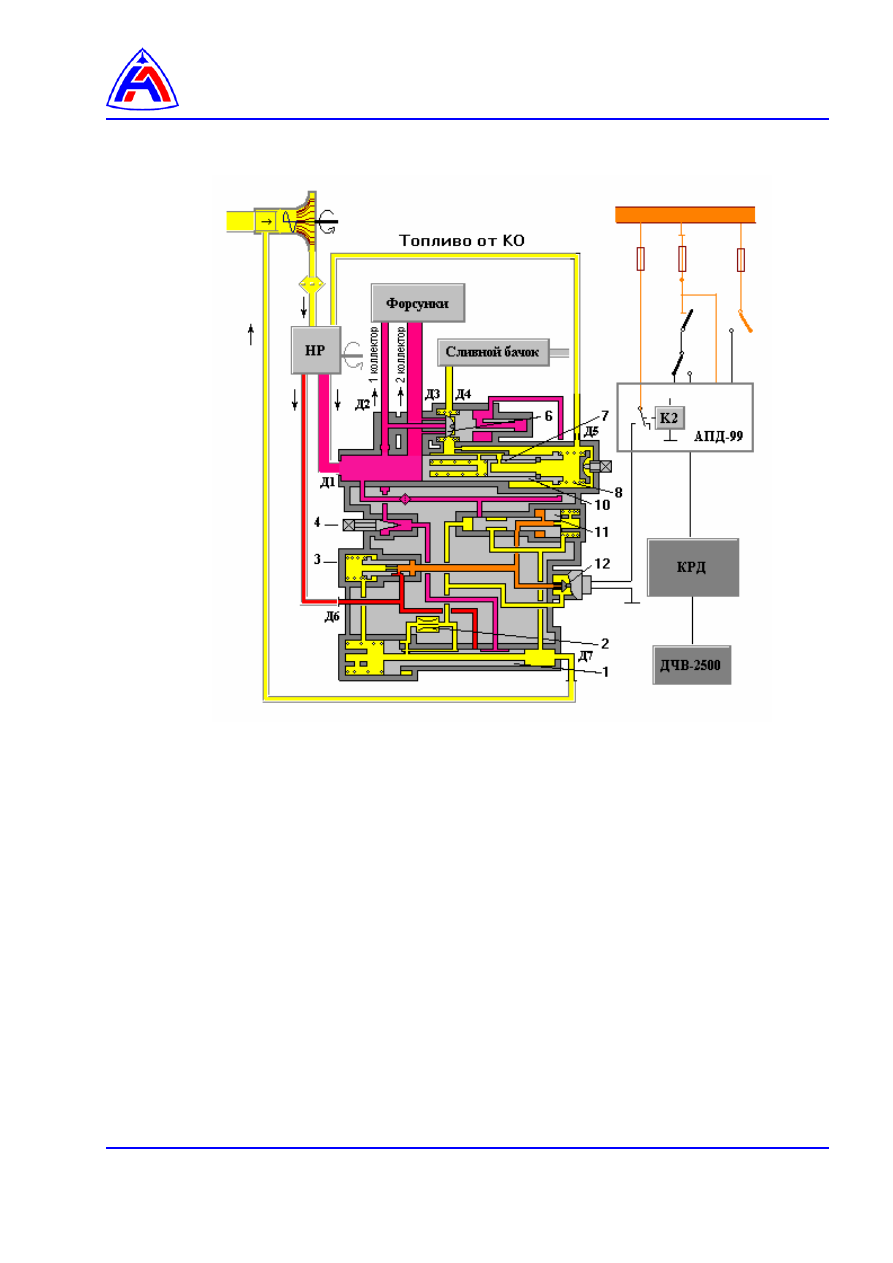

1

– клапан отсечки подачи топлива к форсункам

2

– дроссельный пакет (Д9)

3

– клапан постоянного давления

4

– игла регулировки броска давления топлива (Д10)

6

– клапан слива топлива из коллекторов



7

– клапан отсечки

8

– пружина

10 –

распределительный клапан

11

– клапан слива топлива, подаваемого к распределительному клапану

12

– Электромагнитный клапан (ЭМК).



Рис. 1    РТ-31ВТ1-принципиальная схема.

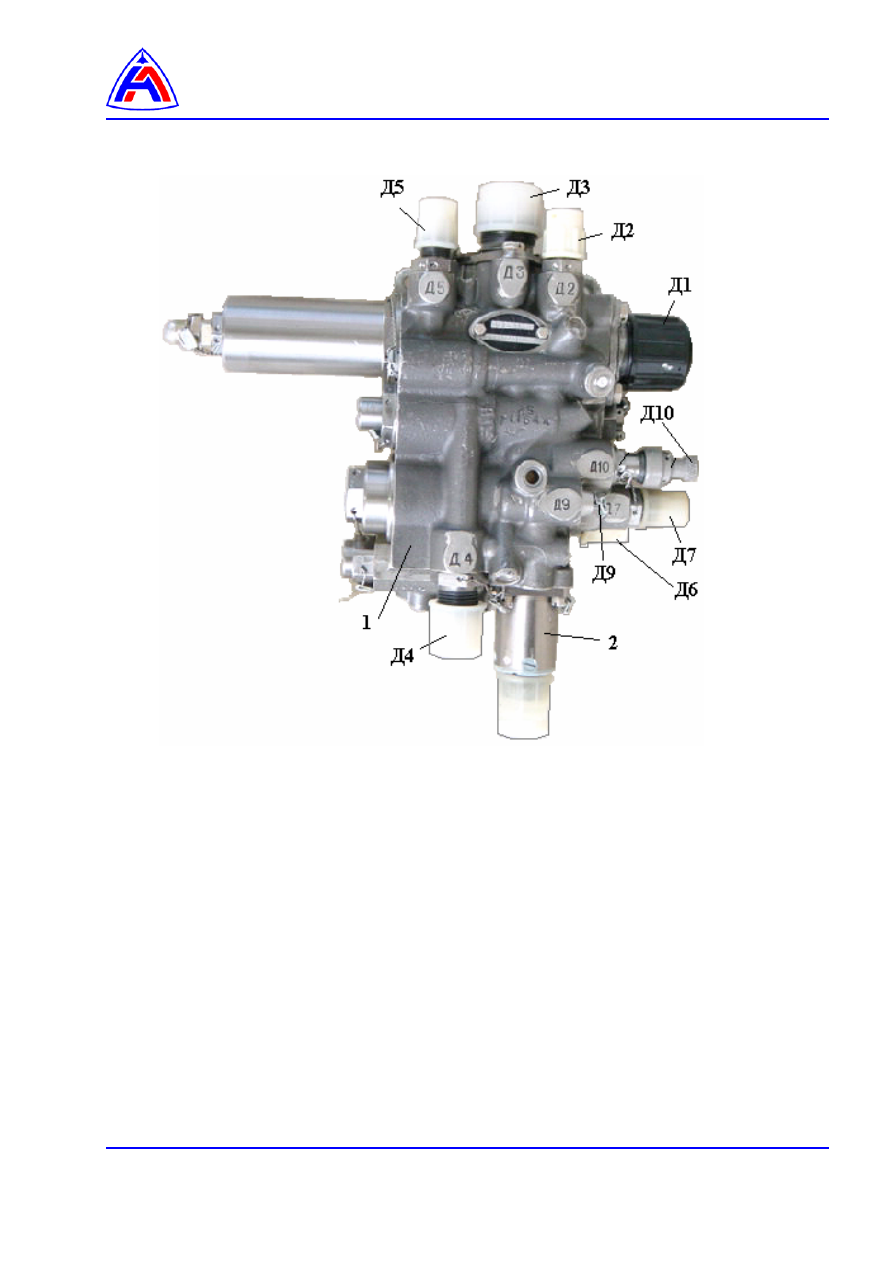

Д1

- Штуцер подвода топлива от НР

Д2

- Штуцер отвода топлива к 1 коллектору

Д3

- Штуцер отвода топлива ко 2 коллектору

Д4

- Штуцер дренажа

Д5

- Штуцер подвода командного давления топлива от НР

Д6

- Штуцер подвода топлива от качающего узла НР

Д7

- Штуцер слива топлива

Д9

- Дроссельный пакет (Д9)

Д10   – Винт регулировочный (Д10)

1

– Корпус агрегата

2

- Клапан электромагнитный МКТ-163



Рис. 2    Распределитель топлива.







РТ-31ВТ1 -  технология обслуживания.


Содержание



Ссылки ………………………………………………………………………………………..……..….

1

Предварительные требования………………………………………………………………….........

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2







Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

3



 3

Расконсервация агрегата …………………………………………..….………………….……

4

 4

Консервация и упаковывание агрегата…………….………………………………….……..

4



 5

Монтаж и демонтаж агрегата …………………………………………….……………………..

8


Перечень рисунков

 1

Схема закрепления агрегата в таре…………………………………………………………

10









Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя (ВКА).

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА)



с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-73-22-20-00А-800А-А

РТ-31ВТ1– правила хранения и транспортирования.

96-А-73-22-00-01А-920А-А

Распределитель топлива (РТ). Демонтаж и монтаж.

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя.

96-А-73-22-20-00А-000А-А

РТ-31ВТ1-описание и работа.



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1
