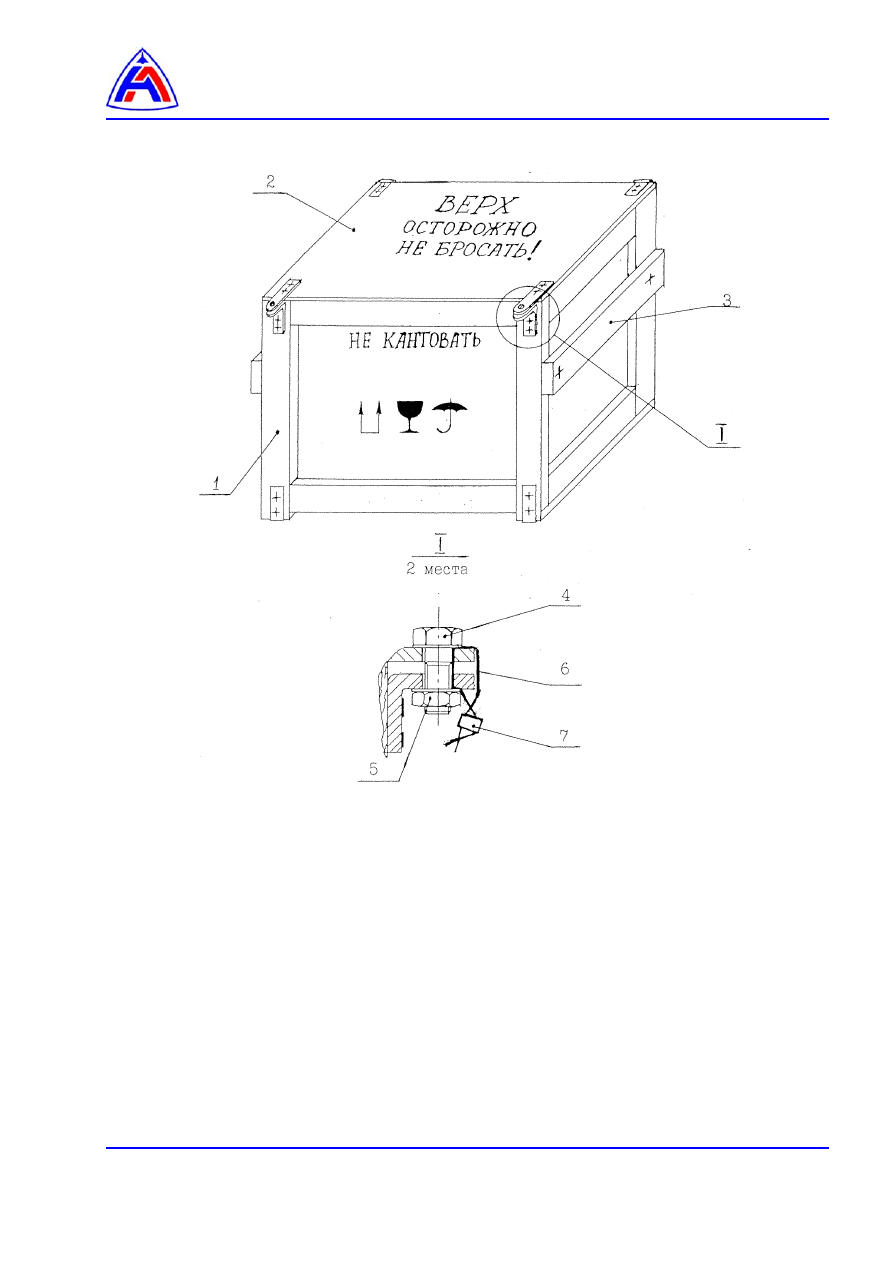

1 – Ящик
2 – Крышка ящика
3 – Ручка ящика
4 – Болт крепления крышки
5 – Гайка
6 – Проволока контровочная
7 – Пломба





Рис. 1  Ящик для транспортировки и хранения  агрегата.









РТ-31ВТ1 – описание и работа.

Содержание



1

Общие сведения ………………………………………………………………………………….

1



 2



Описание …………………………………………………………………………………………..

1



 3



Работа ………………………………………………………………………………………………

3



Перечень рисунков

 1



РТ-31ВТ1-принципиальная схема……………………..……………………………………….

 5



 2



Распределитель топлива……… ………………………………………………………………..

6



1.

Общие сведения

1.1.

Распределитель  топлива  (РТ)  предназначен  для  распределения  по  заданной  программе
дозированного агрегатом HP топлива по превому и второму контурам коллекторов форсунок
КС.

1.2.

РТ  входит  в  состав  топливорегулирующей  аппаратуры  двигателя  и  работает    совместно  с
HP.

1.3.

РТ обеспечивает:
–

автоматическое  распределение  дозированного  расхода  топлива  по  контурам
форсунок двигателя

–

прекращение  подачи  топлива  в  камеру  сгорания  по  гидравлической  команде    от HP
при срабатывании клапана останова НР

–

слив топлива из первого и второго контуров форсунок двигателя в дренажную систему
при его выключении

–

перепуск  топлива  от HP на  слив  с  последующим  кратковременным    повышением
давления  топлива  в  первом  контуре  КС  по    электрическому    сигналу  на  режиме
запуска.

2.

Описание

2.1.

Основные технические данные

2.1.1.

Давление топлива, кгс/см

2

:

–

на входе в агрегат, не более ......………………………............…........................................90

–

в первом контуре при включении электромагнитного клапана

–

на запуске ………………………………………………………..……………………………...10+3

–

в сливных полостях, кгс/см

2

 ..............…………………..……………………………….0,6...3,5

2.1.2.

Расход топлива, кг/ч, не более:

- через первый контур………................…………………….…………………………………………780

- через второй контур ................…………….…….…………………………………………………9300

2.1.3.

Открытие и закрытие клапана слива из коллекторов форсунок
при  давлении перед распределительным клапаном, кгс/см

2

 ....…………………………... 5,5

2.1.4.

Масса сухого агрегата, кг, не более .............…………………….…………………………………2,95

2.1.5.

Температура окружающей среды
при эксплуатации,

°С: ………………………………………….от минус 60 до плюс 120 длительно,











          до плюс 2I5 кратковременно

+1,5
-1







2.1.6.

Утечка топлива, см

3

/мин, не более,

–

 при давлении на входе в агрегат  1,5 кгс/см

2

  через

штуцер слива топлива из коллекторов форсунок (Д4).........……………………………….10

–

 через второй контур (штуцер ДЗ) при расходе через 1 контур 330 кг/ч ......................150

–

 при суммарном расходе (1200

± 50) кг/ч через штуцер

слива топлива из коллекторов форсунок (Д4) .................................….…………………..20

–

при суммарном расходе (8000

±100) кг/ч через штуцер

слива топлива из коллекторов форсунок (Д4) ......................................…………………125

–

при давлении на входе в агрегат 0,1 кгс/см

2

 через штуцер слива

топлива из коллекторов форсунок (Д4) .........................……..……………………..........  2

2.1.7.

Питание электромагнитного клапана постоянным током

напряжением, В .........................……………………………………………………………………27

± 3

(минимальное напряжение - 18 В)

2.1.8.

Номинальная тонкость фильтрации топлива на входе в агрегат,

мкм, не хуже .............................………………………………………………………………………….16

2.1.9.

Рабочая жидкость ......................…………………………………..…………………………… топливо

2.1.10.   Ресурс и срок службы ………………………………………………….. указаны в паспорте агрегата

2.1.11.   Агрегат  работоспособен  в  условиях  воздействия  внешних  факторов,  допустимых  на

изделиях, на которых применение его согласовано.

2.2.

Основные узлы:
–

распределительный клапан

–

клапан слива топлива из коллекторов

–

клапан перепуска топлива на запуске

–

клапан броска топлива на запуске

–

клапан постоянного давления (КПД)

–

электромагнитный клапан (ЭМК)

2.2.1.

Распределительный клапан (

10, рис. 1

)

Распределительный клапан предназначен:

-   для распределения топлива по коллекторам по заданной программе

-

для отсечки подачи топлива в коллекторы по гидравлической команде от НР.

Распределительный  клапан  состоит  из  золотника,  втулки  с  профилированными  окнами,
пружины, клапана

7

 отсечки.

Профилированные окна втулки обеспечивают заданную программу распределения топлива
по коллекторам

Пружинная полость соединена с дренажом через жиклер во втулке и отверстие в клапане

7



отсечки.

2.2.2.

Клапан

6

 (

Рис. 1

) слива топлива из коллекторов.

Клапан предназначен для слива топлива из коллекторов при выключении двигателя.

Клапан состоит из клапана, седла клапана и сервопоршня.

2.2.3.

Клапан

11

  слива  топлива,  подаваемого  к  распределительному  клапану,  предназначен  для

слива  топлива,  поступающего  к  распределительному  клапану  при  запуске  двигателя  до
момента подачи + 27 В на ЭМК.







Клапан

11

 состоит из:

–

золотника с центральным каналом подвода Р

КПД

 в поршневую полость золотника

–

жиклера, выполненного внутри золотника

–

упора и пружины.

Пружинная полость соединена  со сливом.

2.2.4.

Клапан

1

  кратковременной  подачи  топлива  от  качающего  узла  НР  к  первому  коллектору

имеет гидроблокировку.

Клапан  обеспечивает  кратковременную  подачу  топлива  в  первый  коллектор  от  качающего
узла НР при подаче + 27 В на ЭМК

12 (Рис. 1)

.

Клапан состоит из золотника с сервопоршнем, втулки, пружин и механического упора.

В  штоковую  полость  сервопоршня  давление  Р

КПД

  подается  от  ЭМК

12

  через  дроссельный

пакет

2

 (

Д9

) (

Рис. 1

). Пружинная полость соединена со сливом.

2.2.5.

Клапан

3

 постоянного давления.

Клапан

3 (Рис. 1)

 постоянного давления редуцирует постоянное давление Р

КПД

 (над сливом)

из давления топлива за качающим узлом НР.

Клапан состоит из золотника с втулкой и пружины.

Топливо от качающего узла НР поступает к клапану через штуцер

Д6 (Рис.2)

. Поддержание

Р

КПД

  обеспечивается  дросселированием  окна  втулки  кромкой  золотника  из  условия

равновесия усилия от пружины и Р

КПД

.

3.

Работа.

3.1.

В начале запуска топливо от НР, поступающее на вход в РТ через штуцер

Д1 (Рис.2)

, через

проточки в золотнике

11

 (

Рис. 1

) сбрасывается в слив через штуцер

Д4 (Рис.2)

. Вследствие

этого  давление  топлива  перед  распределительным  клапаном  остается  ниже  давления
открытия. Распределительный клапан (

10

) удерживается пружиной  в закрытом положении,

перекрывая доступ топлива к коллекторам.

Топливо  от  качающего  узла  НР  через  штуцер

Д6(Рис.2)

  подводится  к  клапану

3

  (

Рис. 1

)

постоянного  давления.  Р

КПД

  поступает  к  ЭМК

12

.  В  процессе  запуска  от  АПД  подается

напряжение  + 27 В на ЭМК

12

. ЭМК открывается и подает гидравлическую команду в виде

давления  топлива  Р

КПД

  под  золотник

11

.  Золотник  перемещается    на  упор,  блокируется

давлением Р

КПД

 и прерывает слив топлива с входа агрегата. Высокое давление со входа в

агрегат поступает в клапан слива

6

. Клапан

6

 закрывается.

Клапан

1

  по  команде  от  ЭМК  двигается  на  упор.  Золотник  клапана

1

  через  проточки

соединяет недозированное топливо из штуцера

Д6

 (

Рис. 2

) через редуктор броска давления

топлива  на  запуске  со  штуцером

Д2 (Рис. 2)

  (первый  коллектор).  Обеспечивается

повышение расхода первого коллектора, необходимого для розжига камеры.

Величина расхода броска определяется регулировочной иглой

4

.

После снятия + 27 В с ЭМК давление Р

КПД

 перестает подаваться к сервопоршню

1 (Рис. 1)

.

Сервопоршень

1

  возвращается  пружиной  в  исходное  положение  (для  следующего

включения).  Если  ЭМК

12

  по  каким-либо  причинам  не  закроется  или  время  его  открытия

превысит  расчетное,  сервопоршень

1

  в  конце  своего  хода  перекроет  подачу  топлива  от

качающего узла НР в первый коллектор (гидроблокировка через  t = 3+0,8 с).

При  дальнейшем  увеличении  расхода  и  давления  на  входе  РТ  золотник
распределительного клапана  перемещается и открывает профилированные окна во втулке
распределительного клапана. Тем самым обеспечивается подача и распределение топлива
по коллекторам.
