в случае обнаружения дефектов, сообщите на завод изготовитель

−

перед подсоединением системы управления агрегатом, снимите транспортировочную
заглушку с РУ

−

проверьте легкость хода РУ

364

 от упора до упора.





5.2.

Монтаж агрегата на двигатель производить по РЭ на двигатель (

96-А-73-22-00-00А-920А-А

),

выполняя следующие требования:

−

перед  установкой    подсоединяемые  к  агрегату  трубопроводы  тщательно  промойте
топливом  и  продуйте  сухим  сжатым  воздухом.  Конфигурация  трубопроводов  и  их
крепление  на  двигателе  должны    гарантировать  отсутствие  напряжений  в
соединениях  с  агрегатом.

−    поддерживайте  штуцер  вторым  ключом  от  отвертывания  или  чрезмерного

затягивания во избежание деформации корпусов при отвертывании:



транспортировочных заглушек



предохранительных колпачков



и завертывании накидных гаек трубопроводов на прямых штуцерах.

−

перед  монтажом  агрегата  на  двигатель  снимите  транспортировочные  заглушки  и
колпачки

−

 при  монтаже  трубопроводов  разрешается  разворачивать  поворотные  угольники  на

±  20° от  положения  в  состоянии  поставки.  Для  этого  необходимо  ослабить    глухой
штуцер, вывернув его в пределах 0,5 оборота.

−      после монтажа глухой штуцер заверните и законтрите.



ВНИМАНИЕ:

РЕЗЬБОВЫЕ ЧАСТИ СОЕДИНЕНИЙ ПЕРЕД ПРИСОЕДИНЕНИЕМ







СМАЗЫВАЙТЕ ЧИСТЫМ  МАСЛОМ  МС-8П ИЛИ МК-8.



−

установите  НР  на  фланец  коробки  приводов  двигателя  так,  чтобы    установочный
штифт  вошел  в  контрольное  отверстие  во    фланце.  Шлицы,  рессоры,  шестерни
насоса  легко,  без  усилий  должны  войти  в  зацепление  со  шлицами    втулки  коробки
приводов.  Соединение  закрепите  хомутом.  Болты  хомута  затягивайте  поочередно  и
равномерно

,



−

при  подсоединении  системы  управления  агрегата  необходимо  руководствоваться
показаниями на лимбе

362

РУ

364

(

рис. 13  96-А-73-22-10-00А-000А-А

)

−

площадка "СТОП" определяется углом 0…35º по лимбу

362



−

положение "ПОЛНЫЙ ФОРСАЖ" определяется углом 115…117º

−

положение "МАКСИМАЛ" определяется углом 63…65º

−

положение "МАЛЫЙ ГАЗ" определяется углом 10…15º, при температуре +15º С.

Примечание.

Ввиду  того,  что  агрегат  оснащен  механизмом  коррекции  n

2МГ

  по

температуре от -60ºС до +220ºС, изменение температуры сопровождается
изменением величины площадки малого газа.

−

при подсоединении тяг обратной связи НА двигателя, руководствуйтесь показаниями
на лимбе

200

 рычага

393

 и лимбе

306

 рычага

394

 обратных связей НА агрегата

−

страгиванию  с  упоров  НА  КВД  двигателя  соответствуют  углы 13,5º±8º и 78º±8º по
лимбу

200

, а ВНА КНД соответствуют углы 10º±5º и 70º±5º по лимбу

306



5.3.

После монтажа агрегата на двигатель выполнить заключительные работы







−

проверьте правильность присоединения трубопроводов и электросистемы к агрегату

−

проверьте  наличие  и  правильность  подсоединения  контрольно-измерительных
приборов

−

проверьте правильность подсоединения тяг к рычагам агрегата

−

установите РУ

364

 в положение, соответсвующее α

РУ

= 10…15º по лимбу

362



−

при заполнении системы топливом удалите воздух из полостей агрегата (

рис. 2

)

−

расконтрите и отверните заглушку

1

 (

рис. 2

)

−

смонтируйте приспособление на клапане

63

 (

Р5

)

−

необходимо создать давление топлива 1…3 кгс/см

2

на входе в НР

21

(

Р20

)

−

нажмите  на  шарик

2

  клапана  до  упора  с  усилием  не  более 2 кгс  и  отследите

вытекающее  из  шланга  топливо.  Если  топливо  вытекает  непрерывной  прозрачной
струей, значит воздух удален

−

снимите приспособление с клапана

63



−

на пробке

1

 замените резиновое уплотнительное кольцо

4

 на новое. Кольцо смажьте

чистым маслом МК-8

−

заверните пробку

1

, законтрите ее и опломбируйте

−

проверьте герметичность НР при давлении 1…3 кгс/см

2

 в течение 3 минут



Примечание.

После монтажа агрегата на двигатель допускается его хранение в составе





двигателя без дополнительной консервации в течение 30 суток с момента





снятия транспортировочных заглушек и предохранительных  колпачков





для монтажа агрегата на двигатель.

−

запишите в паспорт дату установки и номер двигателя.



5.4.

Демонтаж агрегата с двигателя производить согласно РЭ на двигатель (

96-А-73-22-00-00А-

920А-А

)

−

промойте наружные поверхности штуцеров и присоединенных к ним деталей
бензином

−

отсоедините трубопроводы и электросистему двигателя от агрегата,

−

снимите агрегат с двигателя

−

закройте все отверстия в агрегате транспортировочными заглушками и
предохранительными колпачками

−

законсервируйте и упакуйте агрегат (

п. 4

)



Примечание.

В случае консервации агрегата в составе двигателя дополнительной





консервации агрегата после его демонтажа не требуется. Срок хранения





демонтированного агрегата, законсервированного в составе двигателя – 1





год. Упаковывайте как на срок хранения до 2 лет.

−

запишите  в  паспорте  агрегата  причину  снятия, наработку,  дату снятия
консервации и   упаковки агрегата.

−

агрегат с заполненным паспортом и актом о снятии упакуйте в транспортировочный



ящик.

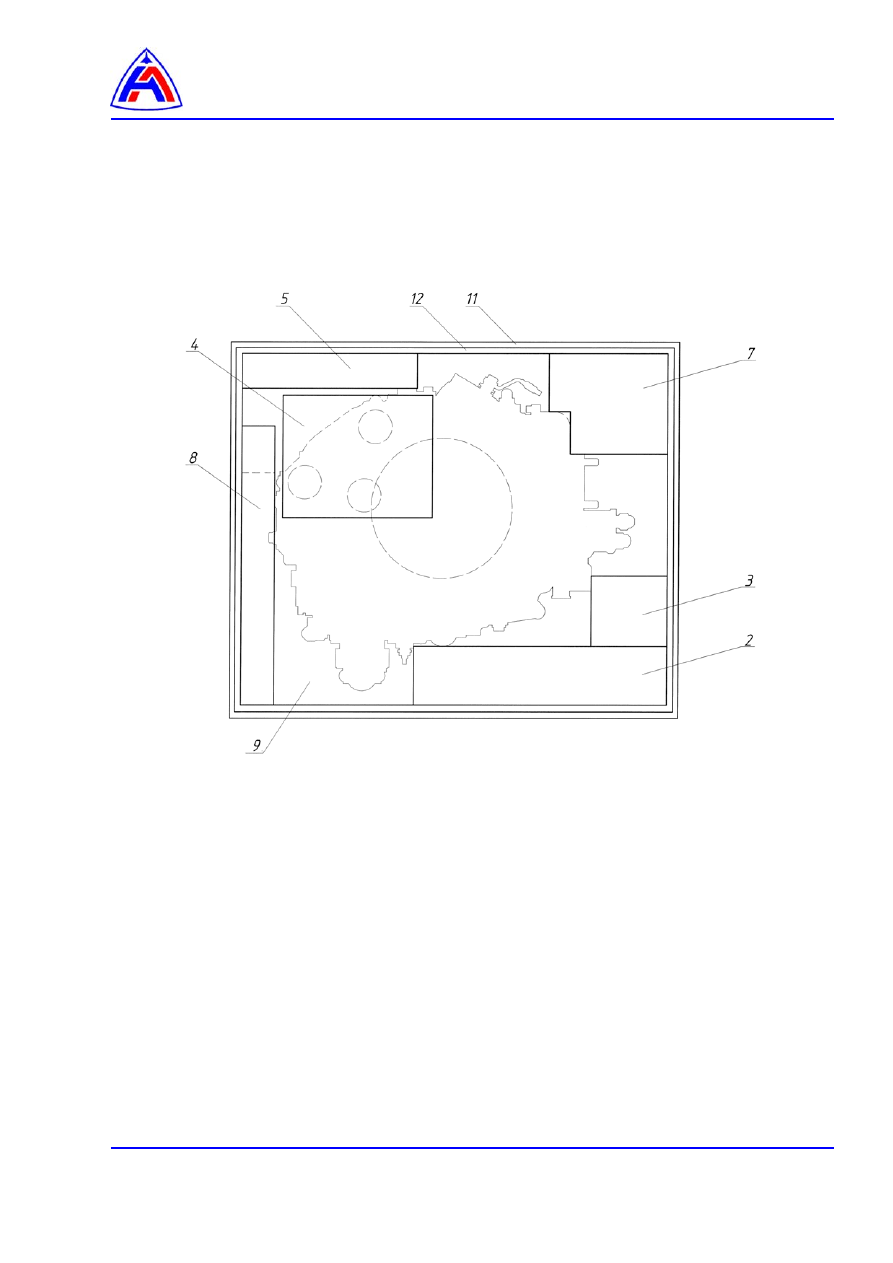

2 - Проставка



3 - Проставка



4 - Проставка



5 - Проставка



7 - Проставка с вырезом



8 - Проставка с вырезом



9 - Проставка под рессору



11 - Коробка упаковочная



12 - Угольник







 Рис. 1    Схема закрепления агрегата в таре.

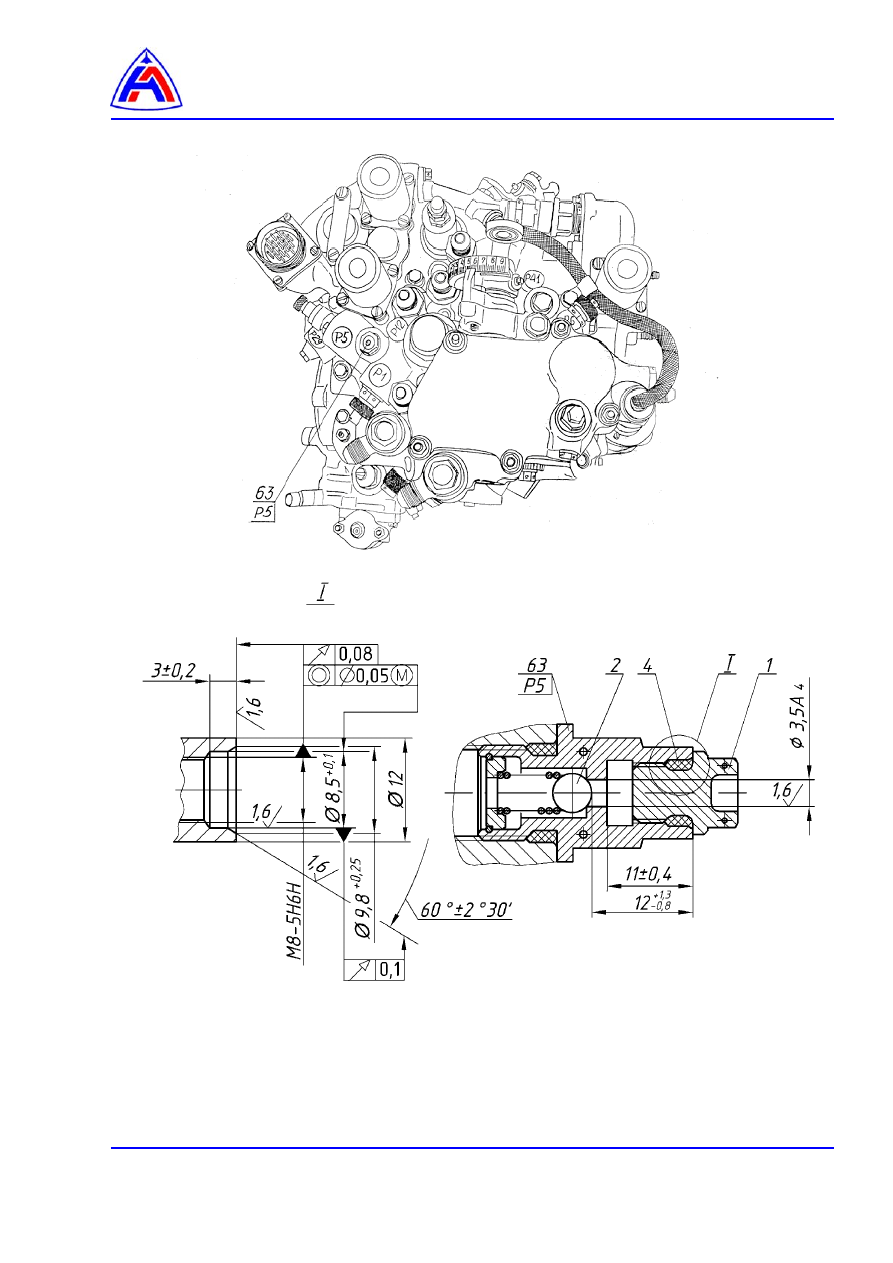

1- Заглушка



2 - Шарик клапана



4 - Кольцо уплотнительное



63 - Клапан выпуска воздуха (Р5)



Рис.2  Удаление воздуха из полостей насоса-регулятора.
