Двигатель АЛ-31ПФ. Руководство - часть 212







96ФП.РЭ2

96-А/АМР-00-Р



Рис

. 7

Монтаж

 троса

 обрат

ной

 св

язи

 при

 п

рав

ом

 и

спол

нен

ии

   (

лист

 3

из

 4)







96ФП.РЭ2

96-А/АМР-00-Р

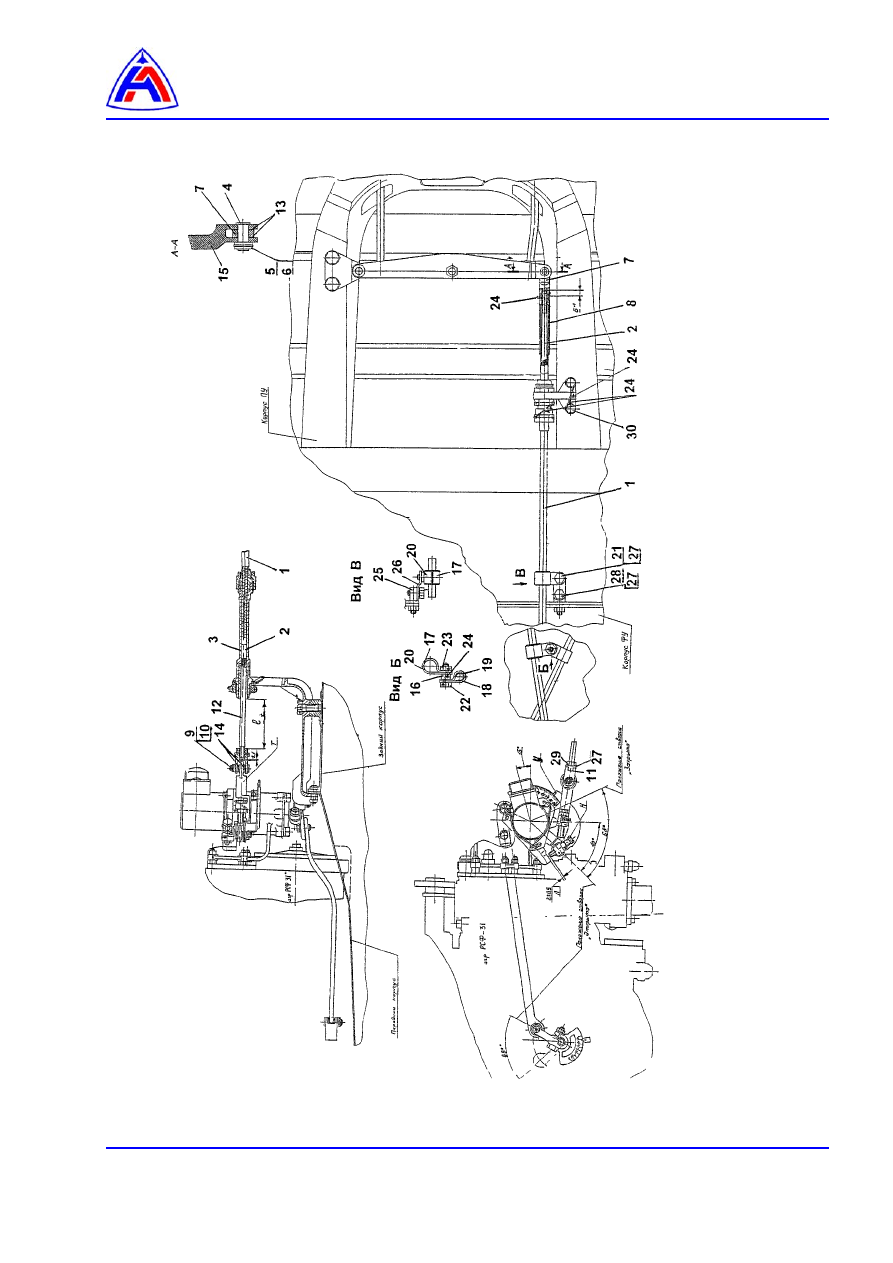

Рис. 7   Монтаж троса обратной связи при правом исполнении

(лист 4 из 4)



1 – труба,
2 – трос,
3 – наконечник,
4 – валик,
5 – кольцо,
6 – проволока

∅ 1,2-ТС,

7 – проушина,
8 – втулка,
9 – валик,
10 – кольцо,
11 – вилка,
12 – ось,
13 – шайба 0,5-6-12-хим.пас.,
14 – шайба 1-6-10-хим.пас.,
15 – рычаг,

16 – втулка 104.13.03.011-07,
17 – скоба 096.3418-03,
18 – скоба 096.6210-08,
19 – скоба 096.6220-08,
20 – скоба 096.3417-03,
21 – болт 090.2551-04,
22 – болт (3)-6-24-М,
23 – гайка (5)-6-М,
24 – проволока

∅ 0,8-ТС,

25 – болт-кронштейн 104.00.00.018-01,
26 – кронштейн 096.6330,
27 – шайба контровочная 094.2412,
28 – болт 090.2551,
29 – гайка 6-М,
30 – винт.







96ФП.РЭ2

96-А/АМР-00-Р


















Рис. 8    Монтаж троса обратной связи при левом исполнении

(лист 1 из 4)









96ФП.РЭ2

96-А/АМР-00-Р

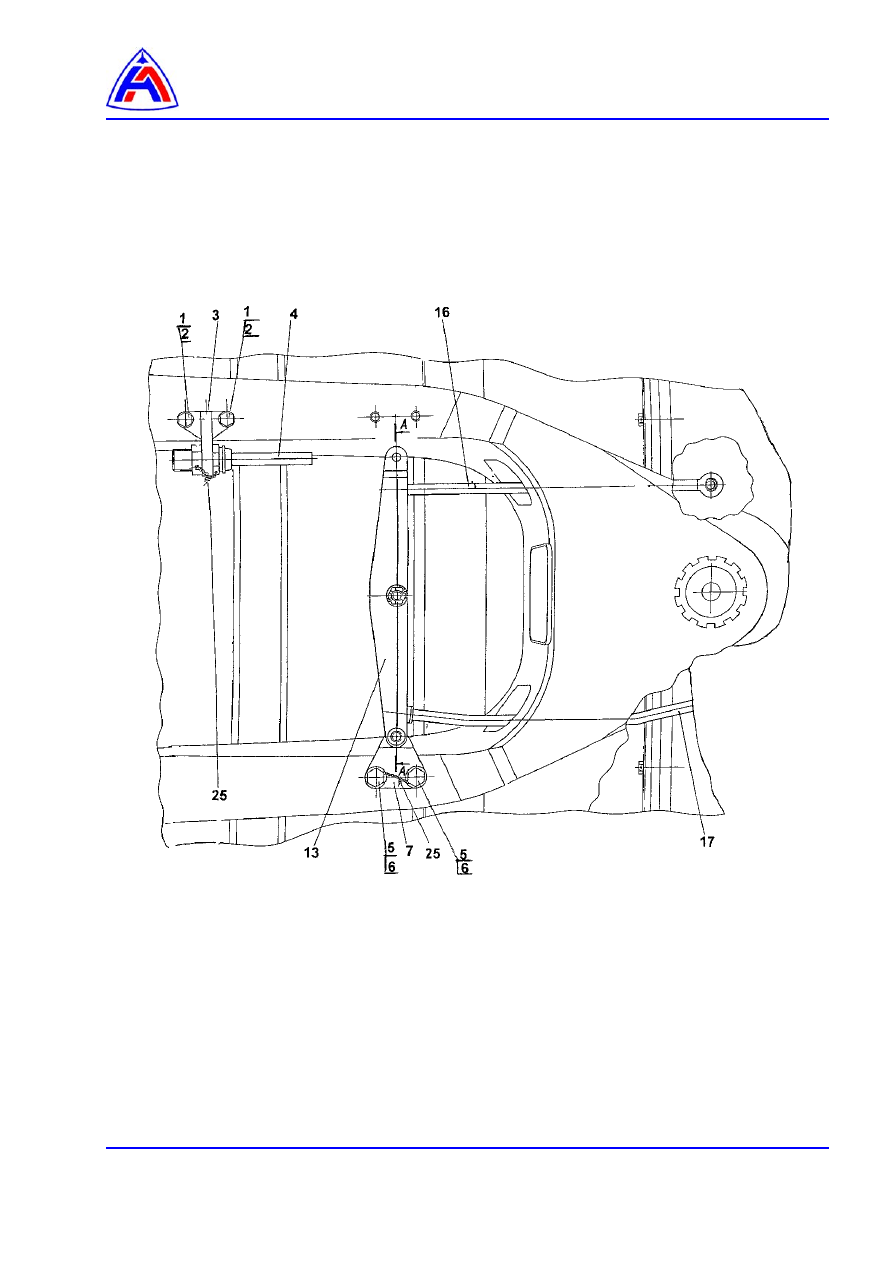

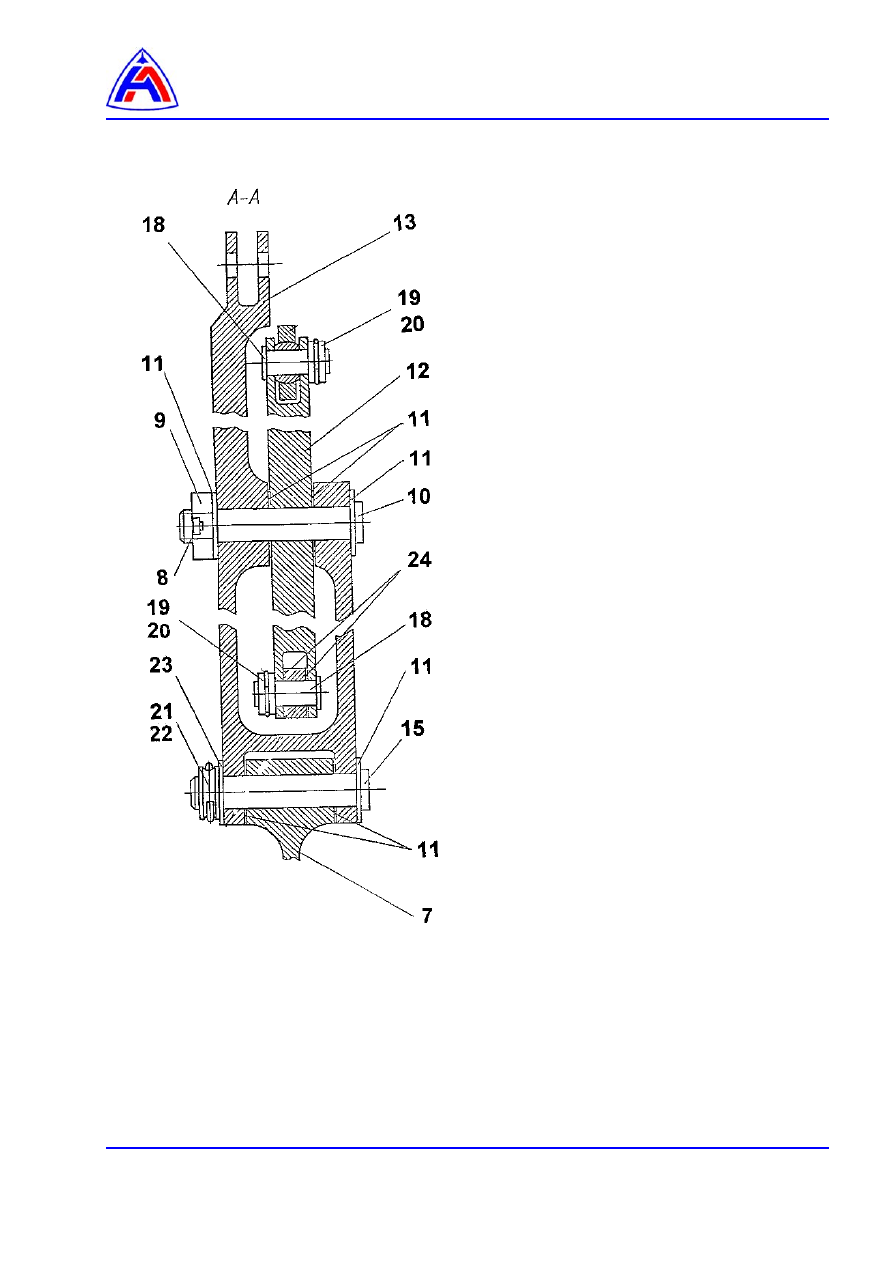

Рис. 8    Монтаж троса обратной связи при левом исполнении

(лист 2 из 4)



1 -

винт,

2 -

шайба,

3 -

кронштейн,

4 -

шарнир,

5 -

винт,

6 -

шайба,

7 -

кронштейн,

8 -

шплинт,

9 -

гайка корончатая,

10 - болт,
11 - шайба 0,5-8-16,
12 - качалка,
13 - рычаг,
15 - палец,
16 - тяга,
17 - тяга,
18 - валик,
19 - кольцо,
20 - проволока

∅ 1,2,

21 - проволока

∅ 1,6,

22 - кольцо,
23 - шайба 0,3-8-16,
24 - шайба 0,3-6-12,
25  - проволока

∅ 0,8.
