Двигатель АЛ-31ПФ. Руководство - часть 213







96ФП.РЭ2

96-А/АМР-00-Р



Рис

. 8

Монтаж

 троса

 обрат

ной

 св

язи

 при

 лев

ом

 исполн

ени

и

     (

лист

 3

из

 4)









96ФП.РЭ2

96-А/АМР-00-Р








1 – труба,
2 – трос,
3 – наконечник,
4 – валик,
5 – кольцо,
6 – проволока

∅ 1,2-ТС,

7 – проушина,
8 – втулка,
9 – валик,
10 – кольцо,
11 – вилка,
12 – ось,
13 – шайба 0,5-6-12-хим.пас.,
14 – шайба 1-6-10-хим.пас.,
15 – рычаг,
16 – скоба 096.6230-08-14,
17 – скоба 096.3418-03,
18 – скоба 096.6250-08-14,
20 – скоба 096.3417-03,
21 – болт 090.2551-04,
24 – проволока

∅ 0,8-ТС,

25 – болт-кронштейн 104.00.00.018-01,
26 – кронштейн 096.6330,
27 – шайба контровочная 094.2412,
28 – болт 090.2551,
29 – гайка 6-М,
30 – винт.

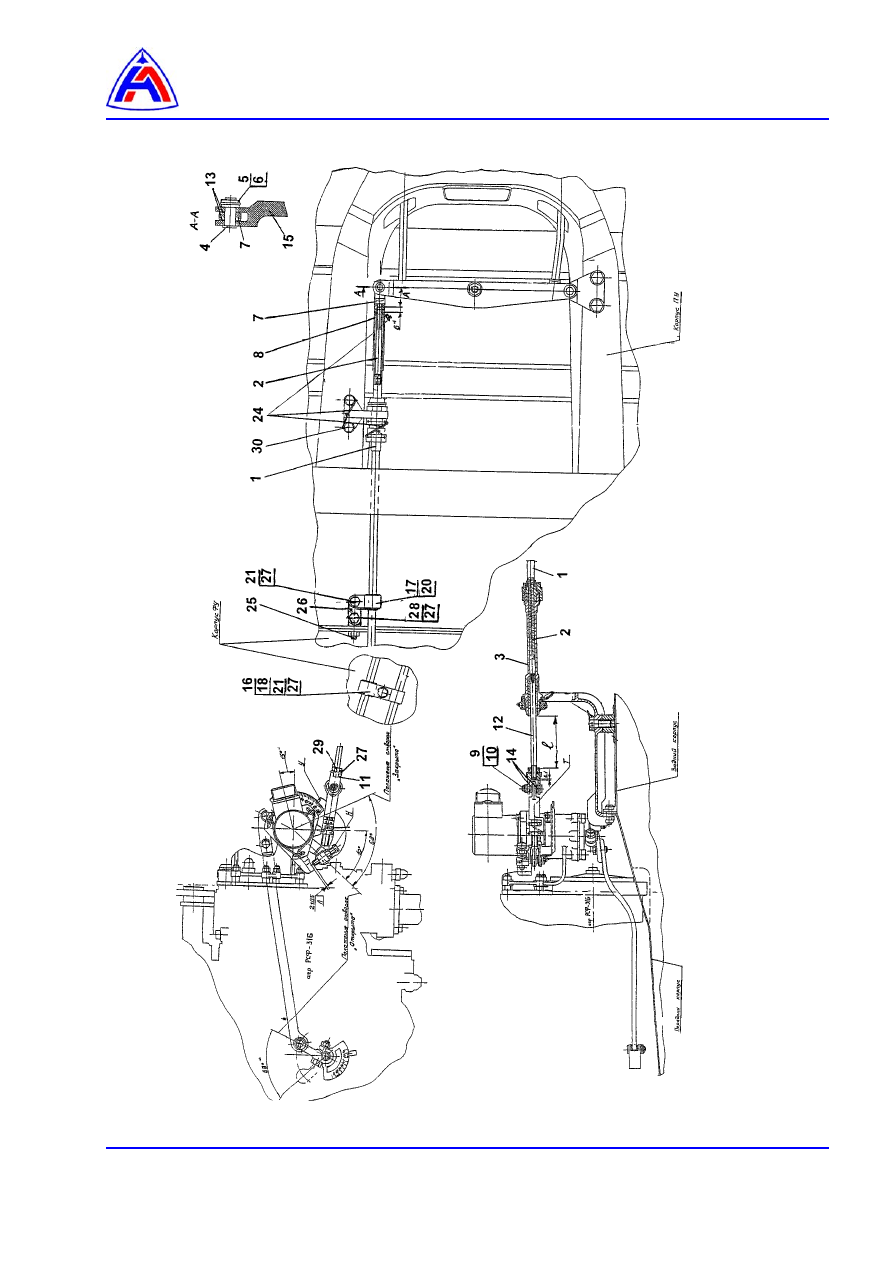

Рис. 8    Монтаж троса обратной связи при левом исполнении

(лист 4 из 4)











96ФП.РЭ2

96-А/АМР-00-Р










































1 – скоба 096.6700-29
2 – скоба 096.3331-29
3 – скоба 096.3328-02
4 – скоба 096.3329-02
5 – скоба 096.6370-10-10
6 – скоба 096.6380-10-10
7 - скоба 096.6710-29
8 – скоба 096.3331-02
9 – болт 090.2551
10 – болт 090.2551-02
11 – болт 090.2552-02
12 – шайба контровочная 094.2412
13 – втулка 104.13.03.011-06
14 – прокладка 8 ОСТ1 11551-74

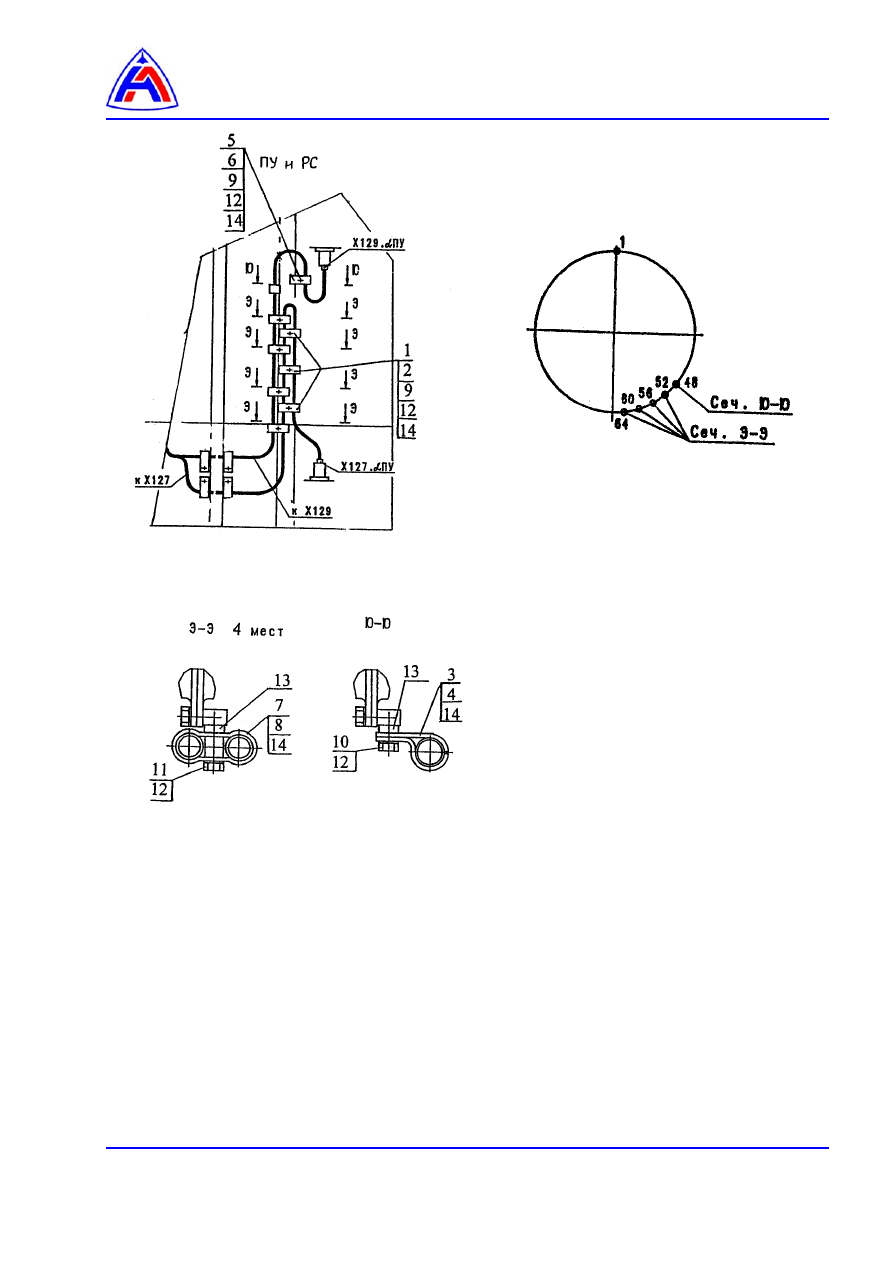

Рис. 9    Подсоединение электрожгутов к датчикам ДБСКТ (при левом исполнении)

Схема расположения болтов кронштейнов

в стыке ФУ-ПУ







96ФП.РЭ2

96-А/АМР-00-Р

































1 – скоба 096.6700-29
2 – скоба 096.3331-29
3 – скоба 096.6370-10-10
4 – скоба 096.6380-10-10
5 - скоба 096.6710-29
6 – скоба 096.3331-02
7 – болт 090.2551
8 – болт 090.2552-02
9 – шайба контровочная 094.2412
10 – втулка 104.13.03.011-06
11 – прокладка 8 ОСТ1 11551-74

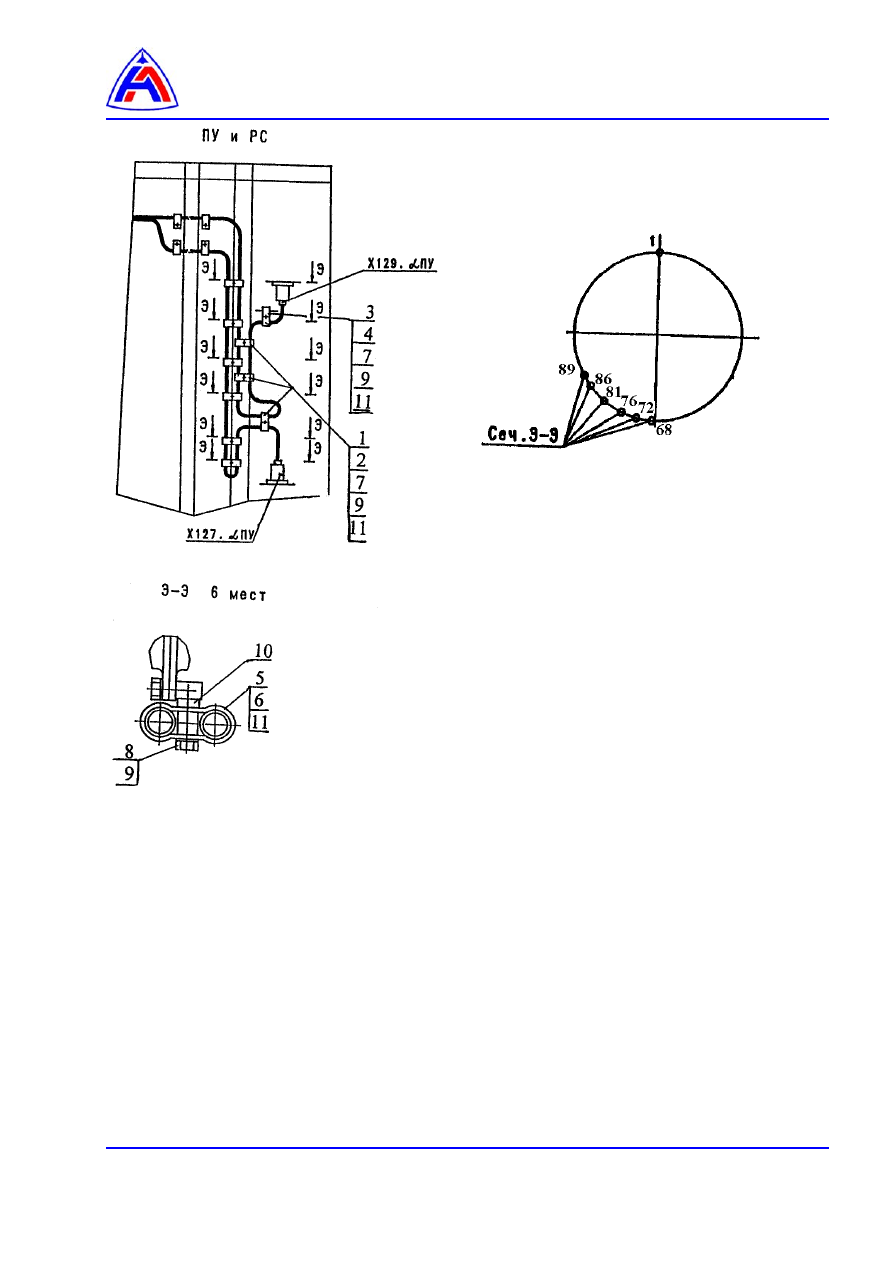

Рис. 10    Подсоединение электрожгутов к датчикам ДБСКТ (при правом исполнении)




Схема расположения болтов кронштейнов

в стыке ФУ-ПУ
