Двигатель АЛ-31ПФ. Руководство - часть 210







96ФП.РЭ2

96-А/АМР-00-Р

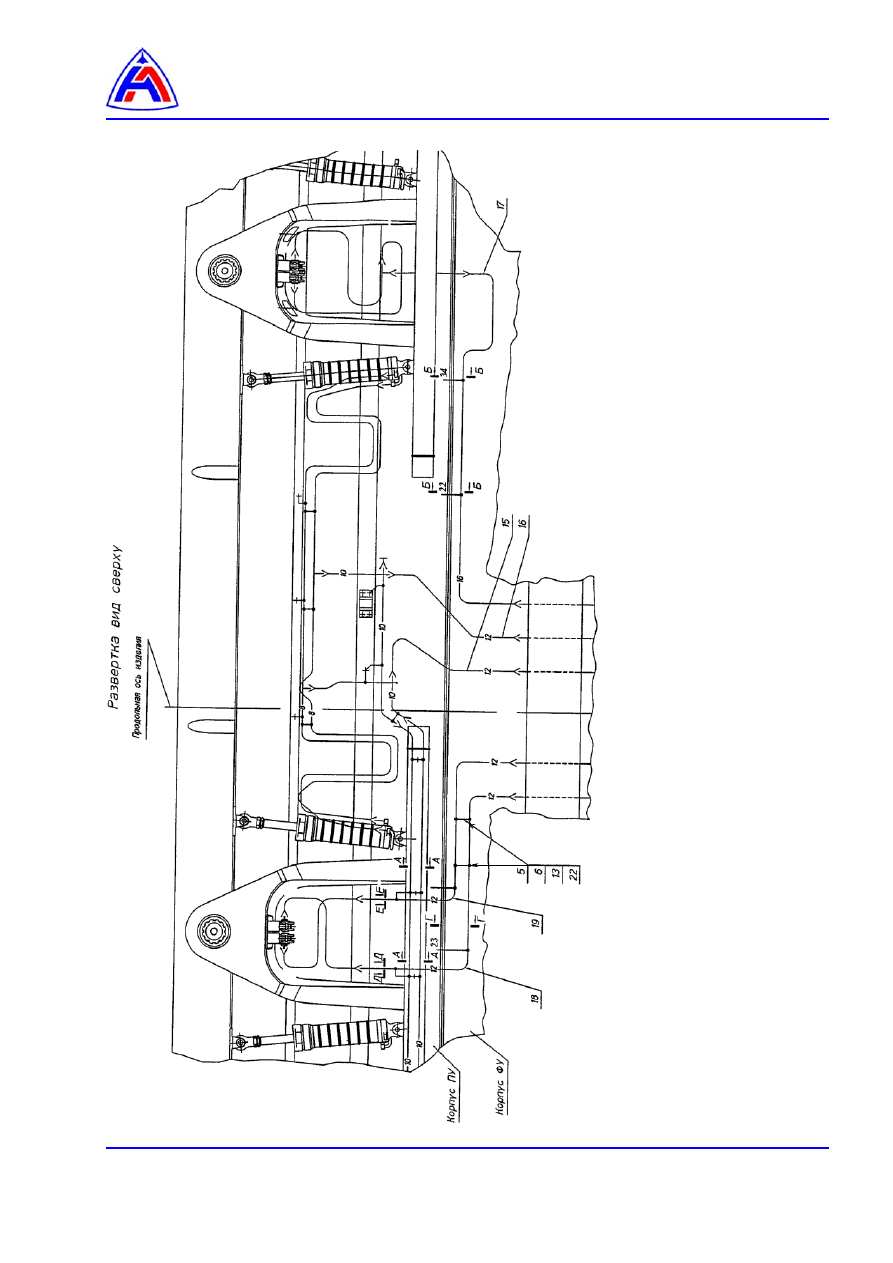

Рис

. 3

К

омму

ник

ац

ии

 пр

и

левом

 исполнен

ии

 (

ли

ст

 1

из

 2)







96ФП.РЭ2

96-А/АМР-00-Р

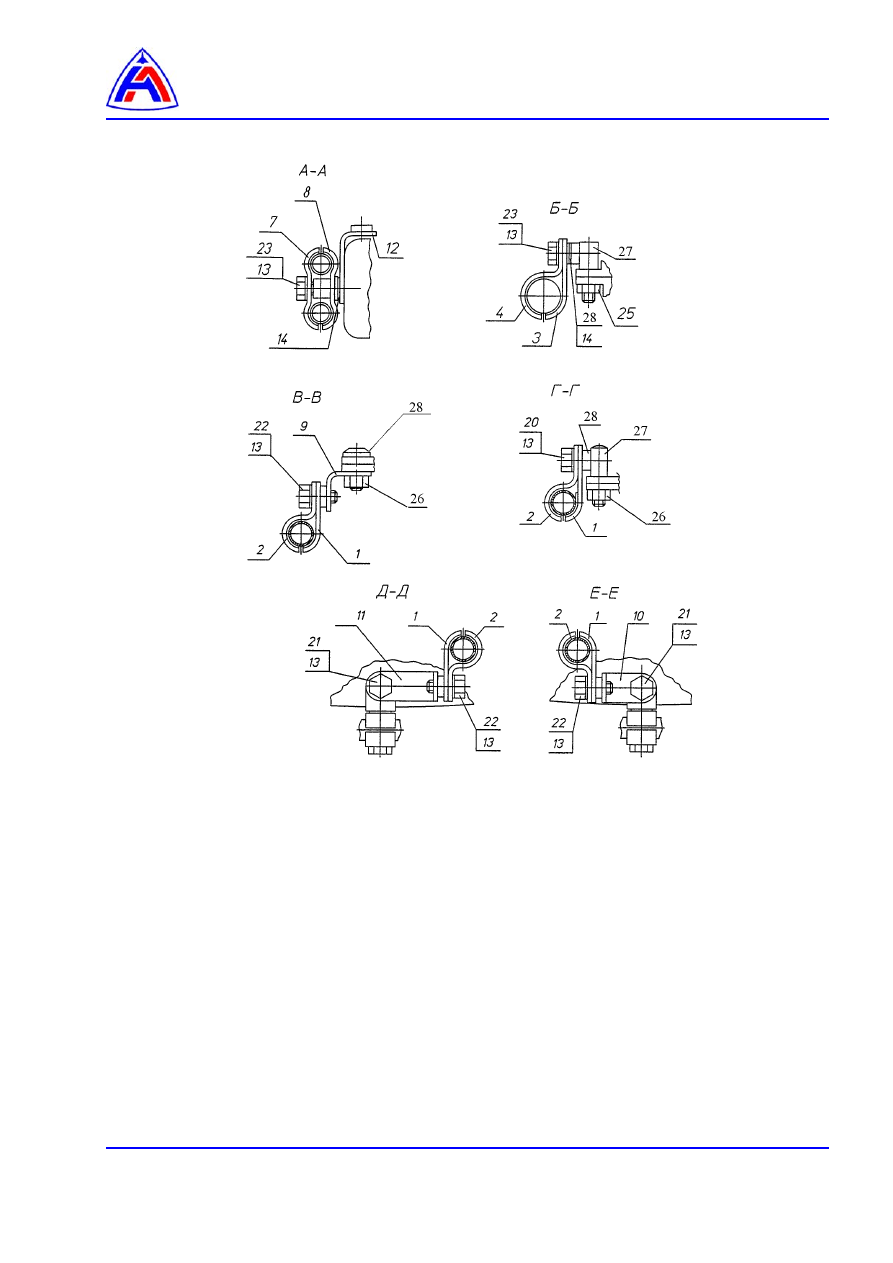

Рис. 3   Коммуникации при левом исполнении (лист 2 из 2)

1 – скоба 096.6210-12
2 – скоба 096.6220-12
3 – скоба 096.6210-16
4 – скоба 096.6220-16
5 – скоба 096.6230-12-12
6 – скоба 096.6250-12-12
7 – скоба 096.6230-10-10
8 – скоба 096.6240-10-10
9 – кронштейн 104.13.02.340
10 – кронштейн 096.6790
11 – кронштейн 096.6940
12 – кронштейн 096.6990

18 – труба подвода топлива в штоковую

полость ГЦ РС

19 – труба подвода топлива в

бесштоковую полость ГЦ РС

20 – болт 090.2551-02
21 – болт 090.2551-03
22 – болт 090.2551-04
23 – болт 090.2552-05
24 – болт 090.2552-01
25 – шайба 094.2124-03
26 – гайка 091.1727
27 – болт-кронштейн 104.00.00.018-01
28 – втулка 104.13.03.011-06









96ФП.РЭ2

96-А/АМР-00-Р

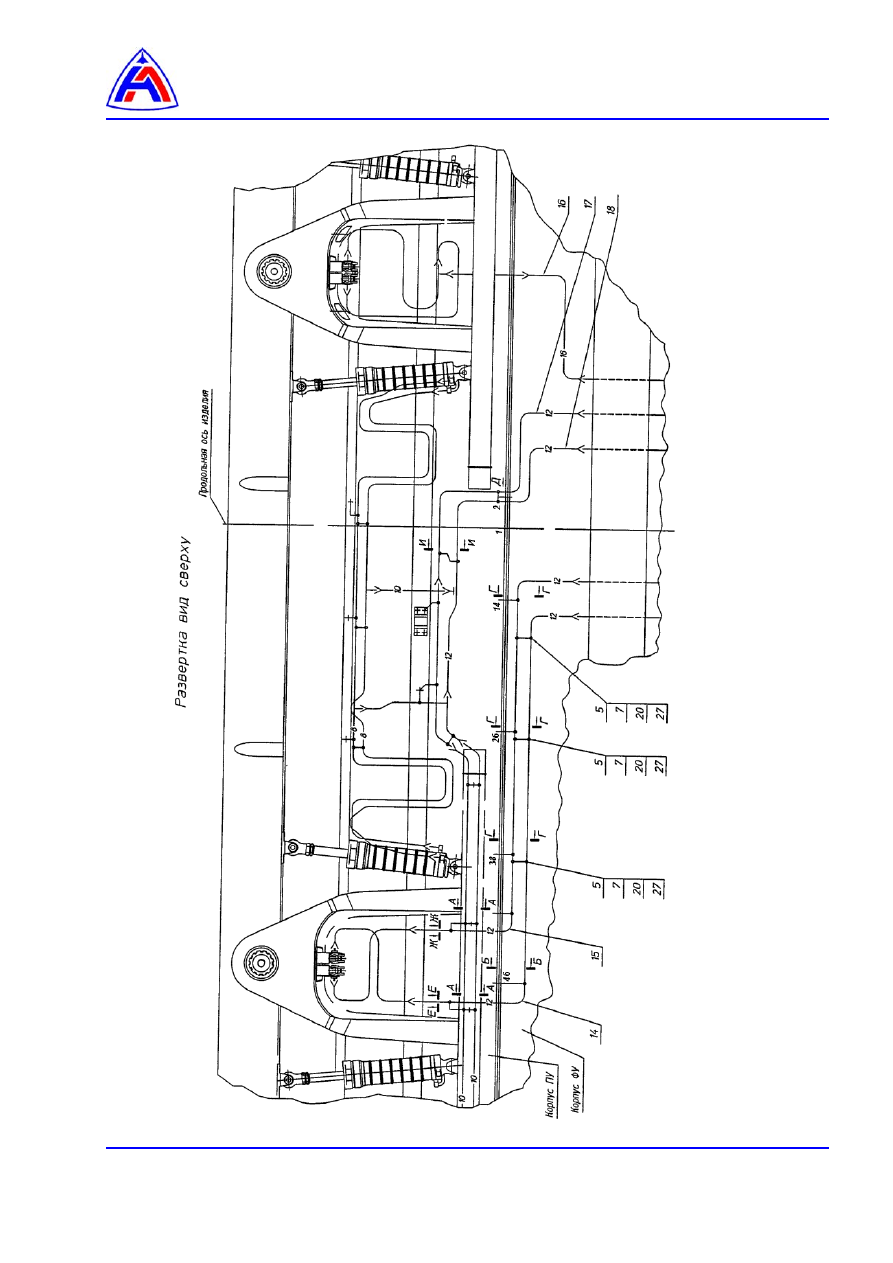

Рис

. 4

К

омму

ник

ац

ии

 пр

и

прав

ом

 ис

по

лн

ен

ии

 (

ли

ст

 1

из

 2)







96ФП.РЭ2

96-А/АМР-00-Р

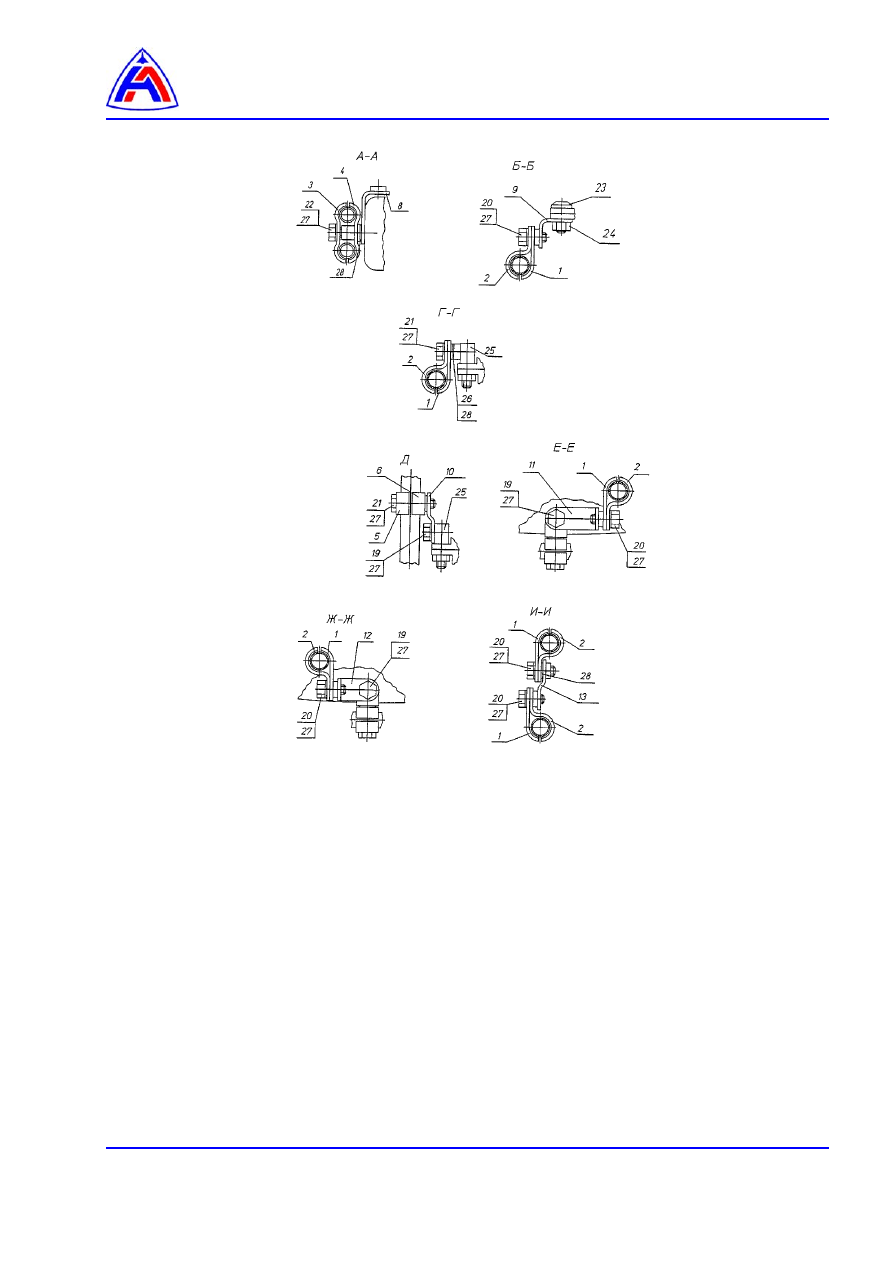

Рис. 4   Коммуникации при правом исполнении (лист 2 из 2)

1 – скоба 096.6210-12,
2 – скоба 096.6220-12,
3 – скоба 096.6230-10-10,
4 – скоба 096.6240-10-10,
5 – скоба 096.6230-12-12,
6 – скоба 096.6240-12-12,
7 – скоба 096.6250-12-12,
8 – кронштейн 096.6790,
9 – кронштейн 096.6670,
10 – кронштейн 096.6330,
11 – кронштейн 096.6990,
12 – кронштейн 096.6940,
13 – кронштейн 099.7090,
14 – труба подвода топлива в

штоковую полость ГЦ РС,

15 – труба подвода топлива в

бесштоковую полость ГЦ РС,

16 – труба подвода воздуха в ПЦ РС,
17 – труба подвода топлива к ГЦ ПУ,
18 – труба подвода топлива к ГЦ ПУ,
19 – болт 090.2551-03,
20 – болт 090.2551-04,
21 – болт 090.2552-01,
22 – болт 090.2552-05,
23 – болт 090.2535-02,
24 – гайка 091.1727,
25 – болт-кронштейн 104.00.00.018-01,
26 – втулка 98.36.00.001,
27 – шайба контровочная 094.2412,
28 – шайба 1-6-10 хим. пас.
