96ФП.РЭ2

96-А/АМР-00-Р

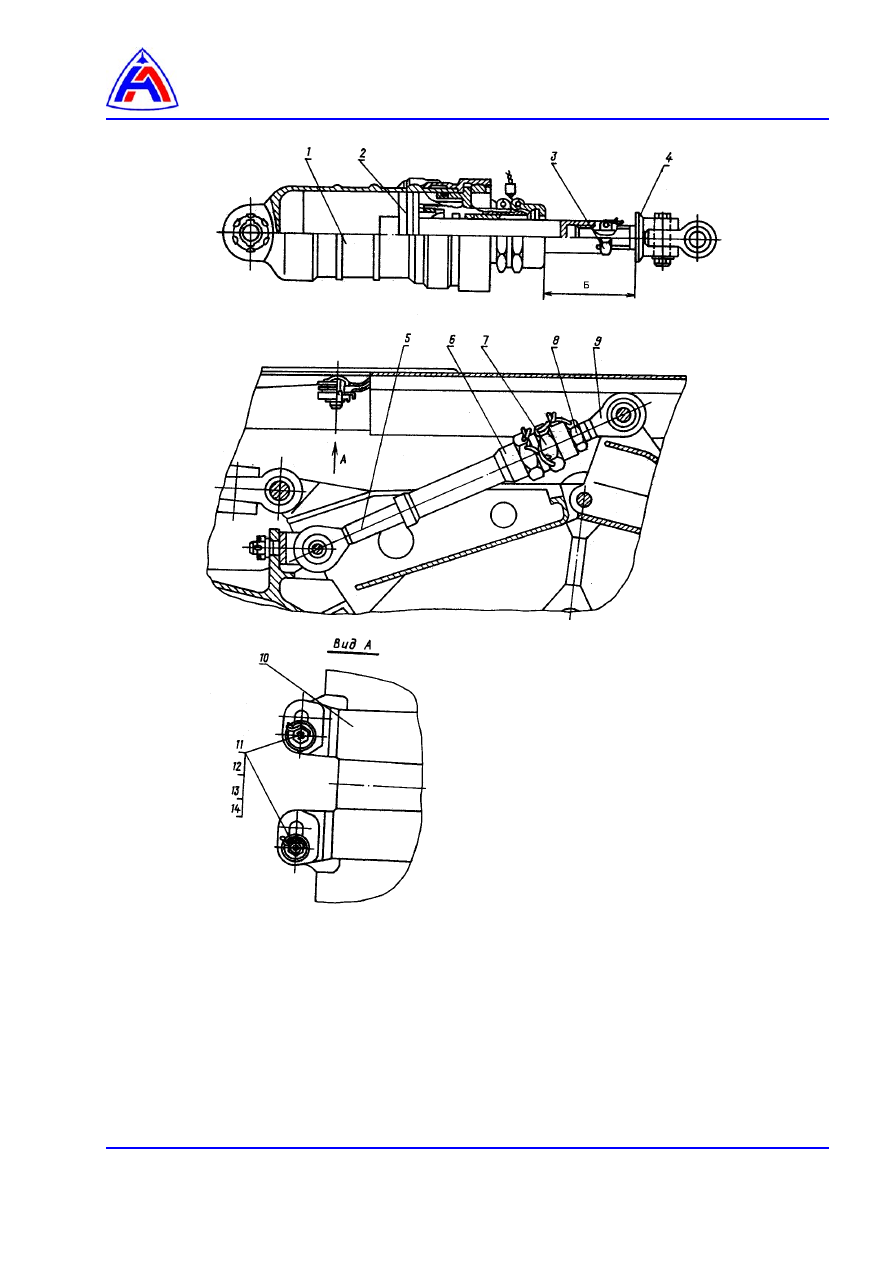

Рис. 5   Гидроцилиндр РС




1 – гидроцилиндр,
2 – поршень,
3 – контргайка,
4 – вилка,
5 – упор,
6 – гильза,
7 – втулка,
8 – контргайка,
9 – серьга,
10 – проставка,
11 – болт 0902138,
12 – шайба 0942101,
13 – гайка 0911728,
14 – проволока ø 1,2 мм








96ФП.РЭ2

96-А/АМР-00-Р

Поворотное реактивное сопло.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Предварительные требования …………………………………………………………………….

2





Вспомогательное оборудование …………………………………………………………….

2







Материалы, расходные материалы и неремонтируемые изделия …………………….

2





Запасные части ………………………………………………………………………………….

3







Условия обеспечения безопасности …………………………………………………………

3





Процедура ……………………………………………………………………………………………..

4

 1

Подготовительные работы…..……………………………………………………………….

4

 2

Демонтаж ………………………………………………………………………………………

4

 3

Монтаж…………………………………………………………………………………………..

6

 4

Заключительные работы…………………………………………………………………….

10

 5

Регулировка D

кр.

РС ………………………………………………………………………….

11

Перечень рисунков

 1

Поворотное реактивное сопло (листов  2) …………………………………………….

12

,

13



 2

Обратная связь от ПУ к ЭГР-4 (листов  2) ……………………………………….……

14

,

15



 3

Коммуникации при левом исполнении (листов 2) ……………………………………

16

,

17



 4

Коммуникации при правом исполнении (листов 2)………………………………….

18

,

19



 5

Схема расположения болтов в стыке ФУ-ПУ при левом исполнении ………………

20



 6

Схема расположения болтов в стыке ФУ-ПУ при правом исполнении …………….

21



 7

Монтаж троса обратной связи при правом исполнении (листов 4)………

22

,

23

,

24

,

25



 8

Монтаж троса обратной связи при левом исполнении (листов 4)………

26

,

27

,

28

,

29



 9

Подсоединение электрожгутов к датчикам ДБСКТ (при левом исполнении)………..

30



 10

Подсоединение электрожгутов к датчикам ДБСКТ (при правом исполнении)……….

31




Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-300А-А

Проверка контрящих свойств самоконтрящихся гаек

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-72-80-00-00А-920А-А

Элементы реактивного сопла. Демонтаж и монтаж.

96-А-72-80-00-01А-920А-А

Гидроцилиндр и детали кинематики РС. Демонтаж и монтаж.

96-А-72-80-00-02А-920А-А

Реактивное сопло    Демонтаж и монтаж

96-А-73-23-00-01А-920А-А

Регулятор сопла и форсажа (РСФ). Демонтаж и монтаж

96-А-73-60-00-00А-920А-А

Распределитель электрогидравлический (ЭГР). Демонтаж и монтаж









96ФП.РЭ2

96-А/АМР-00-Р

Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидравлическая установка ГУ-3



1

Ключ тарированный    880.545



1

Переходник для винта упругого элемента
РС     880.633



1

Штуцер в сборе Т104.13.01.0110



2

Подставка   950/964
(или брус деревянный 150×150×150)



1
(3)

Приспособление для подъёма ПРС
890/Т-220



1

Приспособление для фиксации ПУ РС в
нейтральном положении        359/2809
или Т96.00.00.010



2

Штихмасс 368/281 (Е6013-0028)



1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество







Проволока 0,6-ТС-12Х18Н10Т
ГОСТ 18143-72



0,5 м

Проволока 0,8-ТС-12Х18Н10Т
ГОСТ 18143-72



2 м

Проволока 1,2-ТС-12Х18Н10Т
 ГОСТ 18143-72



0,5 м

Проволока 1,6-ТС-12Х18Н10Т
 ГОСТ 18143-72



0,5 м

Пломба ОСТ1 10067-71



2 шт.

Эмаль КО-813
104.03.ТУ52



250 г

Смазка ЦИАТИМ-221
ГОСТ 9433-80



30 г

Бензин-растворитель (НЕФРАС  С2-80/120)
ТУ38.401.-67-108-92



0,5 л

Салфетка хлопчатобумажная



8 шт.

Шпагат технический ГОСТ 17308-88



5 м

Шайба контровочная 094.2412
- для правого исполнения
- для левого исполнения




28 шт.
22 шт.

Пленка полиэтиленовая



2 м

2



Пленка СКЛФ-4Д



3 м

Шкурка шлифовальная



По потребности

Лента киперная



По потребности









96ФП.РЭ2

96-А/АМР-00-Р

Запасные части:

Номенклатура

Идентификационный номер

Количество

Поворотное реактивное сопло



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности
