Двигатель АЛ-31ПФ. Руководство - часть 203









96ФП.РЭ2

96-А/АМР-00-Р

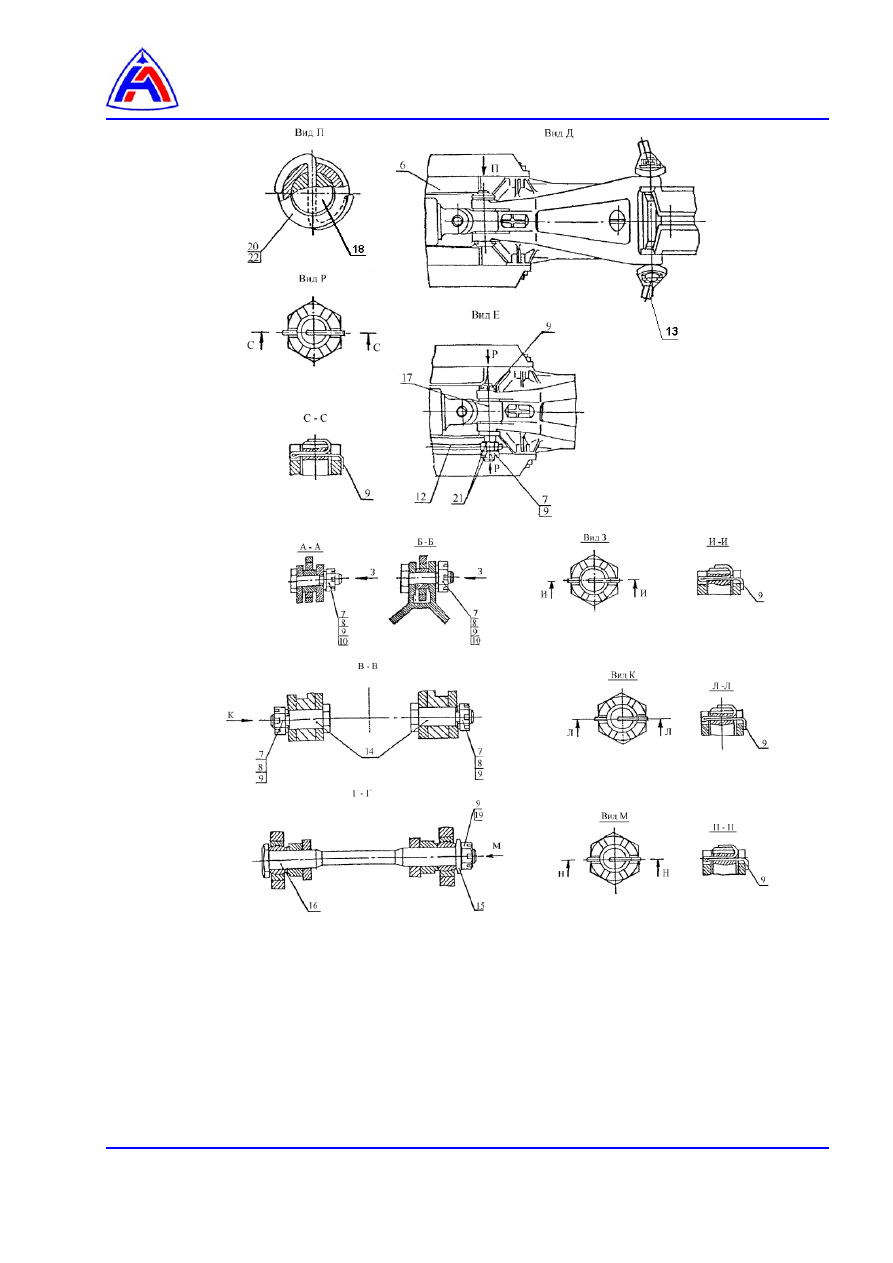

Рис. 1   Кинематика РС.  Демонтаж и монтаж (лист 2 из 2)

6 – траверса,
7 – гайка прорезная,
8 – шайба,
9 – шплинт,
10 – ось,
12 – кронштейн,
13 – тяга,
14 – ось,

15 – втулка,
16, 17, 18 – ось,
19 – гайка прорезная высокая,
20 – кольцо,
21 – шайба,
22 – проволока.









96ФП.РЭ2

96-А/АМР-00-Р














































1 – серьга,
2 – контргайка,
3 – втулка,
4 – гильза,
5 – поршень,
6 – сфера.

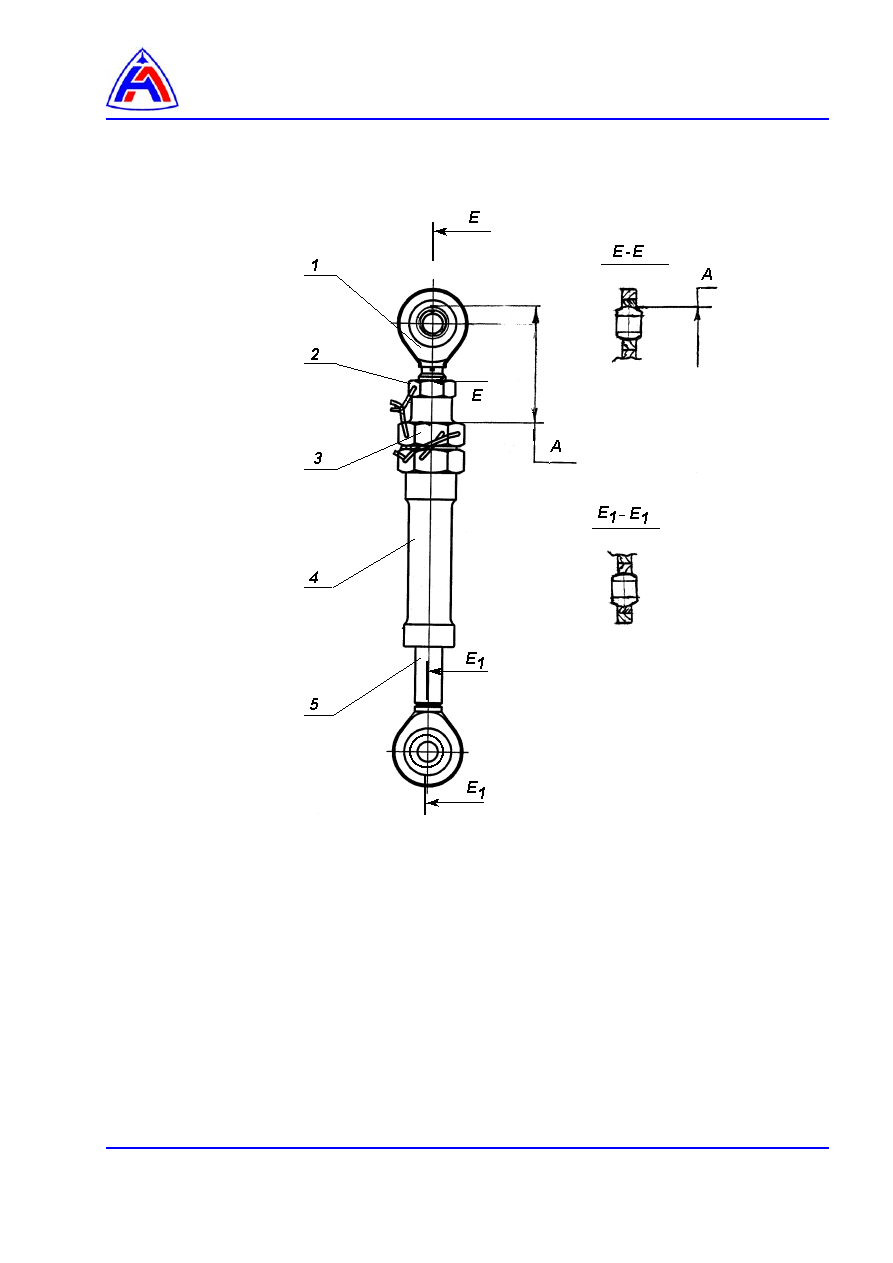

Рис. 2  Упор.    Демонтаж и монтаж













96ФП.РЭ2

96-А/АМР-00-Р























1 – поршень,
2, 3 – гайки,
4 – контргайка,
5 – вилка,
6 – серьга.

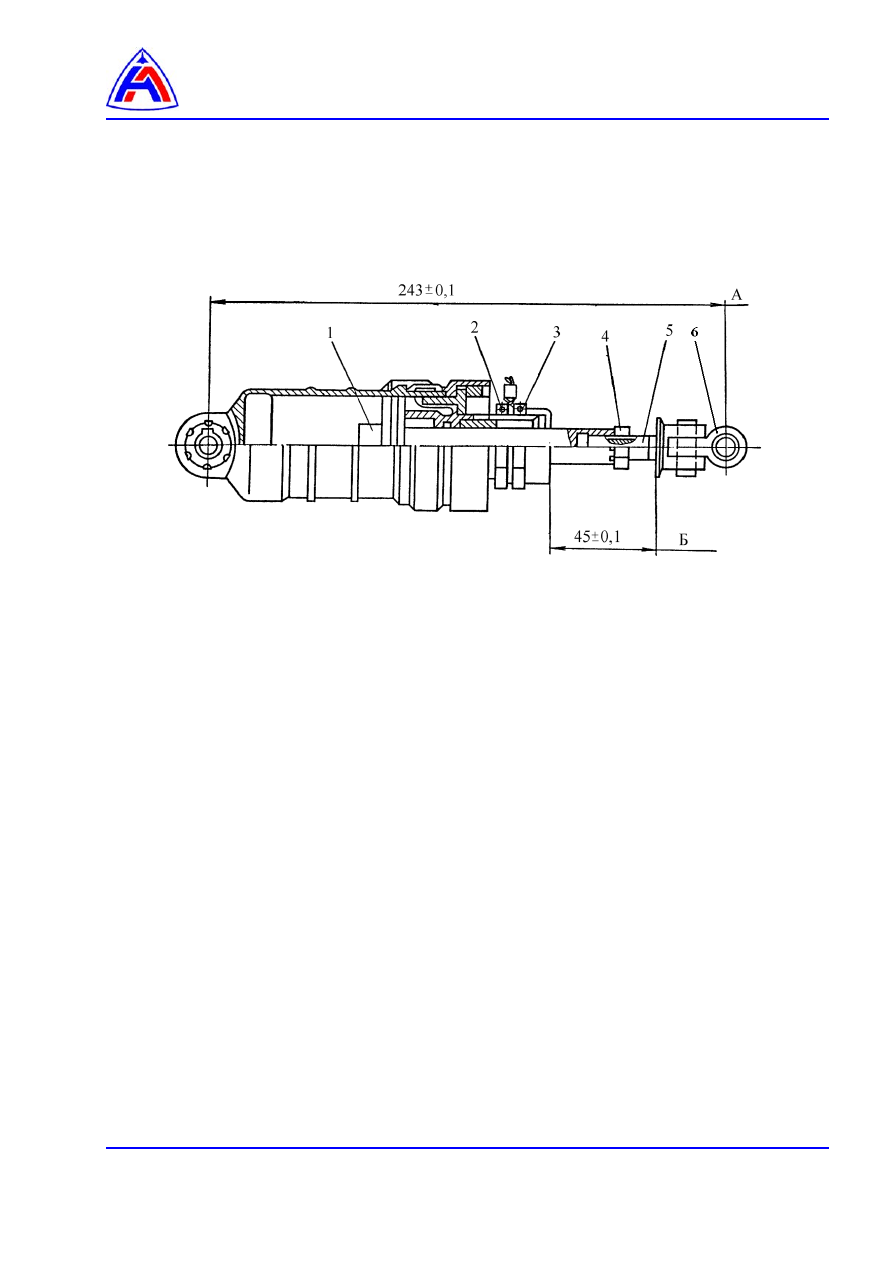

Рис. 3   Гидроцилиндр.   Демонтаж и монтаж














96ФП.РЭ2

96-А/АМР-00-Р

Реактивное сопло.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Предварительные требования …………………………………………………………………….

1





Вспомогательное оборудование …………………………………………………………….

1







Материалы, расходные материалы и неремонтируемые изделия …………………….

2





Запасные части ………………………………………………………………………………….

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………..

2

 1

Подготовительные работы…..………………………………………………………………

2

 2

Демонтаж …………………………………………………………………………………

3

 3

Монтаж…………………………………………………………………………………….

4

 4

Заключительные работы……………………………………………………………………….

5

Перечень рисунков

 1

Схема крепления приспособления для подъёма РС ……………………………………

6



 2

Штуцеры для внутренней консервации и расконсервации гидросистемы РС ……….

7



 3

Установка УК-2 ………………………………………………………………………………….

8



 4

Трос обратной связи ………………………………………………………………………….

9



 5

Гидроцилиндр РС ……………………………………………………………………………

10





Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А



Трубопроводы. Демонтаж и монтаж

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА) с прокруткой роторов.

96-А-72-80-00-00А-800А-А

Консервация деталей и узлов кинематики РС антикоррозионной смесью
«АКОР-1»

96-А-72-80-00-03А-920А-А

Поворотное реактивное сопло. Демонтаж и монтаж.
