Двигатель АЛ-31ПФ. Руководство - часть 201







96ФП.РЭ2

96-А/АМР-00-Р






































22 – гайка,
23 – ось,
24 – шплинт,
25 – шайба,
34 – гайка,
35 – шайба,
36 – шплинт,
37 – гайка,
38 – ось,
39 – шайба,
40 – шплинт,
47 – ось,
48 – гайка,
93 - корпус шарнира.

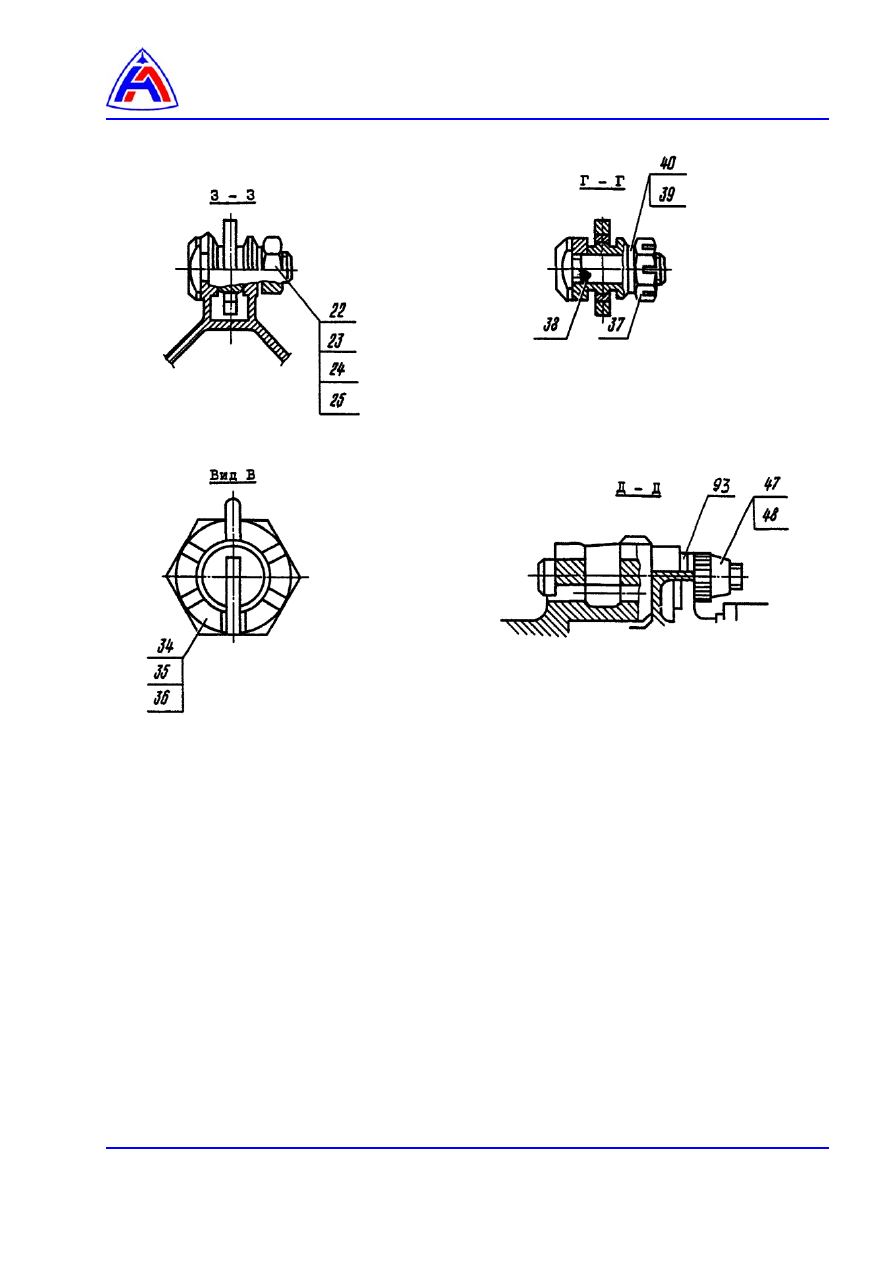

Рис. 1  Элементы регулируемого реактивного сопла

Демонтаж и монтаж

(лист 6 из 7)







96ФП.РЭ2

96-А/АМР-00-Р









































26 – ось,
27 – ось,
28 – кольцо,
45 – гайка,
46 – шплинт,
74 – гайка,
75 – ось,
76 – шплинт,
92 – ролик,
94 – ось,
95 - направляющая надстворки,
96 - проволока

∅ 1,2 мм.

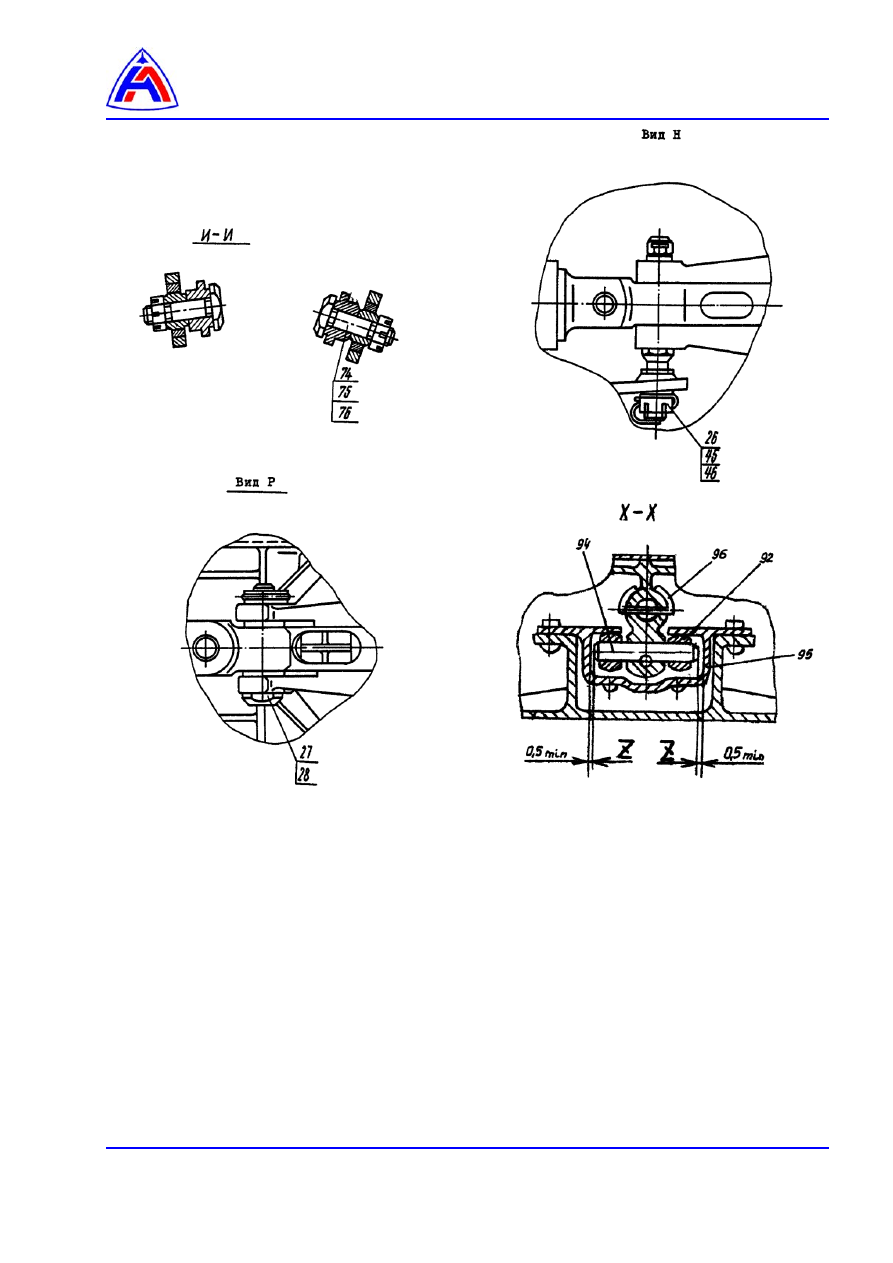

Рис. 1  Элементы регулируемого реактивного сопла

Демонтаж и монтаж

(лист 7 из 7)











96ФП.РЭ2

96-А/АМР-00-Р

Гидроцилиндр и детали кинематики реактивного сопла.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Предварительные требования …………………………………………………………………….

1





Вспомогательное оборудование …………………………………………………………….

1







Материалы, расходные материалы и неремонтируемые изделия …………………….

2





Запасные части ………………………………………………………………………………….

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………..

2

 1

Гидроцилиндр Демонтаж и монтаж …………………………………………………………

2

 2

Вилка с серьгой. Демонтаж и монтаж ………………………………………………………

4

 3

Рычаг Демонтаж и монтаж …………………………………………………………………….

5

Перечень рисунков

 1

Кинематика РС.  Демонтаж и монтаж  (листов 2) ……………………………………

6

,

7



 2

Упор. Демонтаж и монтаж ……………………………..……………………………………..

8



 3

Гидроцилиндр.  Демонтаж и монтаж ……………………………………………………….

9









Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А



Трубопроводы. Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-80-00-00А-920А-А

Элементы реактивного сопла. Демонтаж и монтаж.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидравлическая установка ГУ-3



1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  1-ХН60ВТ
(термообработанная)  ТУ14-1-997-74



По требованию

Проволока 0,8-ТС-12Х18Н9Т
ГОСТ 18143-72



По требованию

Шплинт 1,6×12.2.00
ГОСТ 397-79



По требованию

Смазка  ПФМС-4С ТУ6-02-917-79



По требованию









96ФП.РЭ2

96-А/АМР-00-Р


Запасные части:

Номенклатура

Идентификационный номер

Количество

Вилка с серьгой



По требованию

Рычаг



По требованию

Гидроцилиндр управления критическим
сечением сопла



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета







Процедура

При демонтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

При монтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

1.

ГИДРОЦИЛИНДР. Демонтаж и монтаж

1.1.

Подготовительные работы

1.1.1.

Подключите  гидроустановку  ГУ-3 (

96-А-72-00-00-03А-330А-А

) и  полностью  откройте  створки

РС.

1.1.2.

Снимите упругие элементы в зоне снимаемого гидроцилиндра    (

96-А-72-80-00-00А-920А-А,

п. 1.2.1

).

1.2.

Демонтаж

1.2.1.

Расконтрите и отвинтите две гайки трубопроводов подвода топлива к гидроцилиндру

1.2.2.

При демонтаже гидроцилиндра № 13 расконтрите и отвинтите гайку (

45, 96-А-72-80-00-00А-

920А-А, рис. 1, лист 7

).

Снимите с оси (

26

) кронштейн троса обратной связи, снимите ось (

26

).

1.2.3.

При демонтаже гидроцилиндров  № №  1 – 12, 14 – 16  расконтрите соединение оси (

27

) с

кольцом (

28

). Снимите ось (

27

) и кольцо (

28

).

1.2.4.

Снимите ось (

30, 96-А-72-80-00-00А-920А-А, рис. 1

).

1.2.5.

Замерьте размеры А и Б (

рис. 3

) у снятого гидроцилиндра.

1.3.

Монтаж

1.3.1.

При замене клеймите гидроцилиндр номером заменяемого с индексом «Р».

1.3.2.

Размеры А и Б устанавливаемого  и снятого гидроцилиндра не должны различаться более
чем на 0,1 мм. При разнице в замерах более чем на 0,1 мм произведите регулировку:

-

расконтрите и отвинтите контргайку (

4, рис. 3

).
