ПРОСТАВКА  ДОЗВУКОВОЙ ЧАСТИ СОПЛА. Демонтаж и монтаж

7.1.

Подготовительные работы

7.1.1.

Подключите гидроустановку  ГУ-3  (

96-А-72-00-00-03А-330А-А

).

7.1.2.

Демонтируйте два упругих элемента в зоне снимаемой проставки (

п. 1

).

7.1.3.

Демонтируйте проставку внешней створки в зоне снимаемой проставки  (

п. 1

).

7.1.4.

Демонтируйте проставку надстворки в зоне снимаемой проставки (

п. 3

).

7.2.

Демонтаж

7.2.1.

Расконтрите ограничитель (

12, рис. 1, л. 4

) проставки (

3

) дозвуковой части сопла.  Снимите

кольцо (

52

). Извлеките ось (

53

). Снимите ограничитель проставки. Извлеките проставку (

3

).

Крепежные детали и шайбы  ограничителей не раскомплектовывайте.

7.3.

Монтаж

7.3.1.

При замене клеймите проставку номером заменяемой проставки с индексом  «Р».

7.3.2.

При  помощи  гидроустановки  ГУ-3  полностью  откройте  створки  РС.  Заведите  проставку
дозвуковую (

3

) между створками (

2, рис. 1, л. 1

) так, чтобы ось проставки оперлась на ребра

двух смежных створок.

7.3.3.

Установите  проставку  (

3

)  между  створок  (

2

).  Установите  ограничитель  (

12,  рис. 1. л. 4

)  на

проставку (

3

).  Закрепите ограничитель осью (

53

). Установите регулировочные   шайбы (

97

) и

кольцо (

52

). Закрепите кольцо (

52

) проволокой от выпадания оси (

53

) (не контрить!).

7.3.4.

При помощи гидроустановки  ГУ-3 полностью закройте створки  РС.

7.3.5.

Проверьте:

−  зазор  между  штифтом  проставки  (

3

)  и  сопрягаемыми  створками.  Зазор  должен  быть

0,2…0,9 мм,

−  прилегание  проставки  по  всей  длине  сопряжения  со  створками.  Допустимый,  зазор  не

более 0,1 мм.  Допускается  на  прямолинейном  участке  местное  увеличение  зазора  до
величины 1,4 мм  на  длине  не  более 50 мм.  Для  обеспечения  зазора  допускается
симметричная или односторонняя установка регулировочных шайб (

97

).

7.3.6.

Проверьте вручную свободу перемещения ограничителя  (

12

) проставки (

3

) в направляющих

створок  (

2,  рис. 1, л. 1

).  При  отсутствии  свободного  перемещения,  снимите  ограничитель.

Спилите  не  более 0,5 мм



толщины  лапок  ограничителя  по  плоскостям  сопряжения  со

створкой  (штангенциркуль,  напильник  личной).  Толщина  лапок  после  произведенной
доработки должна быть не менее 1,5 мм (штангенциркуль).

7.3.7.

При помощи гидроустановки  ГУ-3 полностью откройте створки  РС.

7.3.8.

Проверьте:

−  зазор  между  штифтом  проставки  (

3,  рис. 1. л. 4

)  и  сопрягаемыми  створками.  Зазор

должен быть 0,2…0,9 мм,

−  прилегание  проставки  по  всей  длине  сопряжения  со  створками.  Допустимый  зазор  не

более 0,1 мм.  Допускается  на  прямолинейном  участке  местное  увеличение  зазора  до
величины 1,4 мм  на  длине  не  более 50 мм.  Для  обеспечения  зазора  допускается
симметричная или односторонняя установка регулировочных шайб (

97

).

7.3.9.

Проверьте вручную свободу перемещения ограничителя (

12

) проставки (

3

) в направляющих

створок  (

2,  рис. 1, л. 1

).  При  отсутствии  свободного  перемещения    снимите  ограничитель.

Спилите  не  более 0,5 мм



толщины  лапок  ограничителя  по  плоскостям  сопряжения  со

створкой  (штангенциркуль,  напильник  личной).  Толщина  лапок  после  произведенной
доработки должна быть не менее 1,5 мм (штангенциркуль Д61).







96ФП.РЭ2

96-А/АМР-00-Р

7.3.10.  Законтрите проволокой  1-ХН60ВТ ограничитель (

12, рис. 1, л. 4

).

7.4.

Заключительные работы

7.4.1.

Установите проставку надстворки  (

п. 3

).

7.4.2.

Установите проставку внешних створок (

п. 1

).

7.4.3.

Установите  упругие элементы   (

п. 1.3.4

).

7.4.4.

Отключите гидроустановку    ГУ-3  (

96-А-72-00-00-03А-330А-А

).







96ФП.РЭ2

96-А/АМР-00-Р

8.

СТВОРКА. Демонтаж и монтаж

8.1.

Подготовительные работы

8.1.1.

Подключите гидроустановку  ГУ-3  (

96-А-72-00-00-03А-330А-А

).

8.1.2.

Демонтируйте четыре упругих элемента (

п. 1.2.1

)  над заменяемой створкой.

8.1.3.

Демонтируйте две проставки (

59, рис. 1, л. 4

)  внешней створки (

11

) (

п. 1

).

8.1.4.

Демонтируйте внешнюю створку (

11

)  (

п. 2

).

8.1.5.

Демонтируйте две проставки (

14, рис. 1, л. 1

) надстворки (

13

) (

п. 3

).

8.1.6.

Демонтируйте надстворку (

13

) (

п. 4

).

8.1.7.

Демонтируйте  две проставки (

3

) дозвуковой части сопла, смежные со снимаемой створкой

(

2

) (

п. 7

).

8.2.

Демонтаж

8.2.1.

Расконтрите  шплинты    (

81,  рис. 1, л. 1

)  и  отвинтите  гайки  (

79

).  Снимите  две  оси  (

80

).

Извлеките из пазов створки (

2

) тяги (

15

) и закрепите их между собой проволокой.

8.2.2.

Извлеките две оси (

47, рис. 1, л. 6

) из соединения корпуса шарнира (

93

) створки (

2, рис. 1, л.

1

) с фланцем корпуса РС (

1

).

8.3.

Монтаж

8.3.1.

Проверьте наличие штифтов в соединении створки (

2

) с корпусом шарнира (

93, рис. 1, л. 6

).

8.3.2.

При замене створки клеймите ее номером заменяемой створки с индексом «Р». Проверьте
комплектность створки с корпусом шарнира. Вращение шарнира должно быть свободным.

8.3.3.

Нанесите  смазку    ПФМС-4С    на  резьбовую  часть  и  посадочные  места  двух  осей  (

47

)  и  на

двух осях (

80, рис. 1, л. 1

).

8.3.4.

Установите  на  фланец  корпуса    РС  (

1

)  створку  (

2

)  с  корпусом  шарнира  (

93,  рис. 1, л. 6

).

Соедините их двумя осями  (

47

).

8.3.5.

Навинтите на ось (

47

) гайку (

48

). Затяните гайку с крутящим моментом  М

кр

= (1

+ 0,2

) кгс·м.

8.3.6.

Проверьте вращение створки (

2, рис. 1, л. 1

) в проушинах корпуса шарнира (

93, рис. 1, л. 6

).

Створка  должна вращаться свободно, без заедания.

8.3.7.

Соедините створку (

2, рис. 1, л. 1

)  с тягами (

15

) осями (

80

).

8.3.8.

Завинтите гайки (

79

) и законтрите их шплинтами (

81

).

8.4.

Заключительные работы

8.4.1.

Установите две проставки дозвуковой части сопла  (

п. 7

).

8.4.2.

Установите надстворку  (

п. 4

).

8.4.3.

Установите проставки надстворок   (

п. 3

).

8.4.4.

Установите внешнюю створку   (

п. 2

).

8.4.5.

Установите проставки внешних створок   (

п. 1

).

8.4.6.

Установите упругие элементы   (

п. 1.3.4

).

8.4.7.

Отключите гидроустановку    ГУ-3  (

96-А-72-00-00-03А-330А-А

).







96ФП.РЭ2

96-А/АМР-00-Р


























































1 –

корпус

 РС

,

2 –

ст

вор

ка

 доз

ву

ковая

,

3 –

проста

вк

а,

4 –

гидроцил

индр

,

5 –

тра

вер

са

,

6 –

рычаг

,

7 –

уп

ор

 телескопич

ески

й

,

8 –

кронш

те

йн

,

9 –

тя

га

,

10 –

пневмоцилиндр

,

11 –

ст

ворка

 внешняя

,

13 –

надстворка

,

14 –

проста

вка

,

15 –

тя

га

,

17 –

коммун

икации

 подвода







топ

л

ива

 к

 Г

Ц

 РС

,

19 –

гайка

,

20 –

ось

,

21 –

шплинт

,

29 –

шплинт

,

30 –

ось

,

31 –

гайка

,

32 –

шайба

,

41 –

гайка

,

42 –

ось

,

43 –

шайба

,

44 –

шплинт

,

59 –

проста

вка

 внешни

х

ство

рок

,

60 –

ограни

читель

 ср

ез

а

соп

л

а

,

79 –

гайка

,

80 –

ось

,

81 –

шплинт

,

92 –

ролик

.

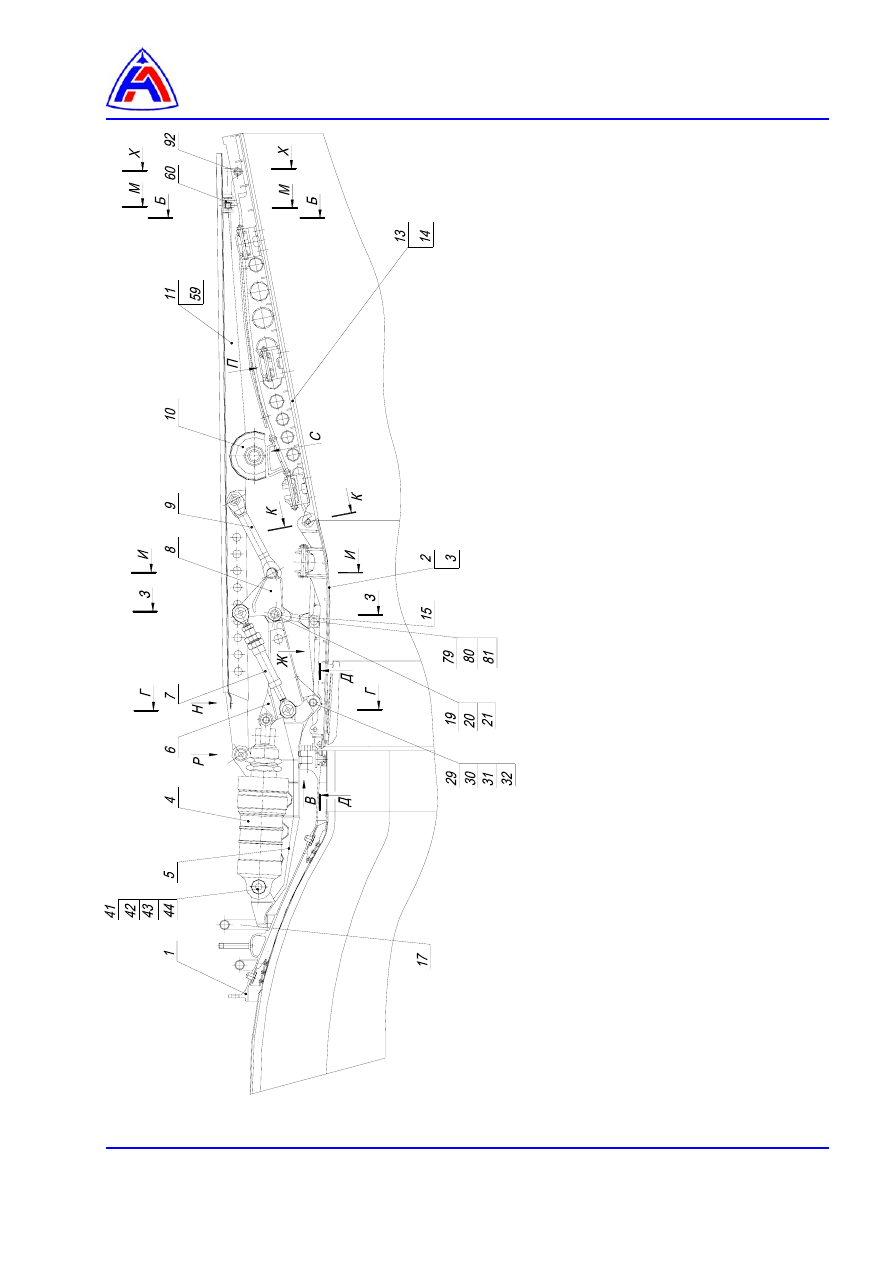

Рис

. 1

Элементы

 рег

ул

ируемого

 ре

активн

ого

 сопла



Де

монт

аж

 и

 монт

аж



(лист

 1

из

 7

)
