Двигатель АЛ-31ПФ. Руководство - часть 196









96ФП.РЭ2

96-А/АМР-00-Р

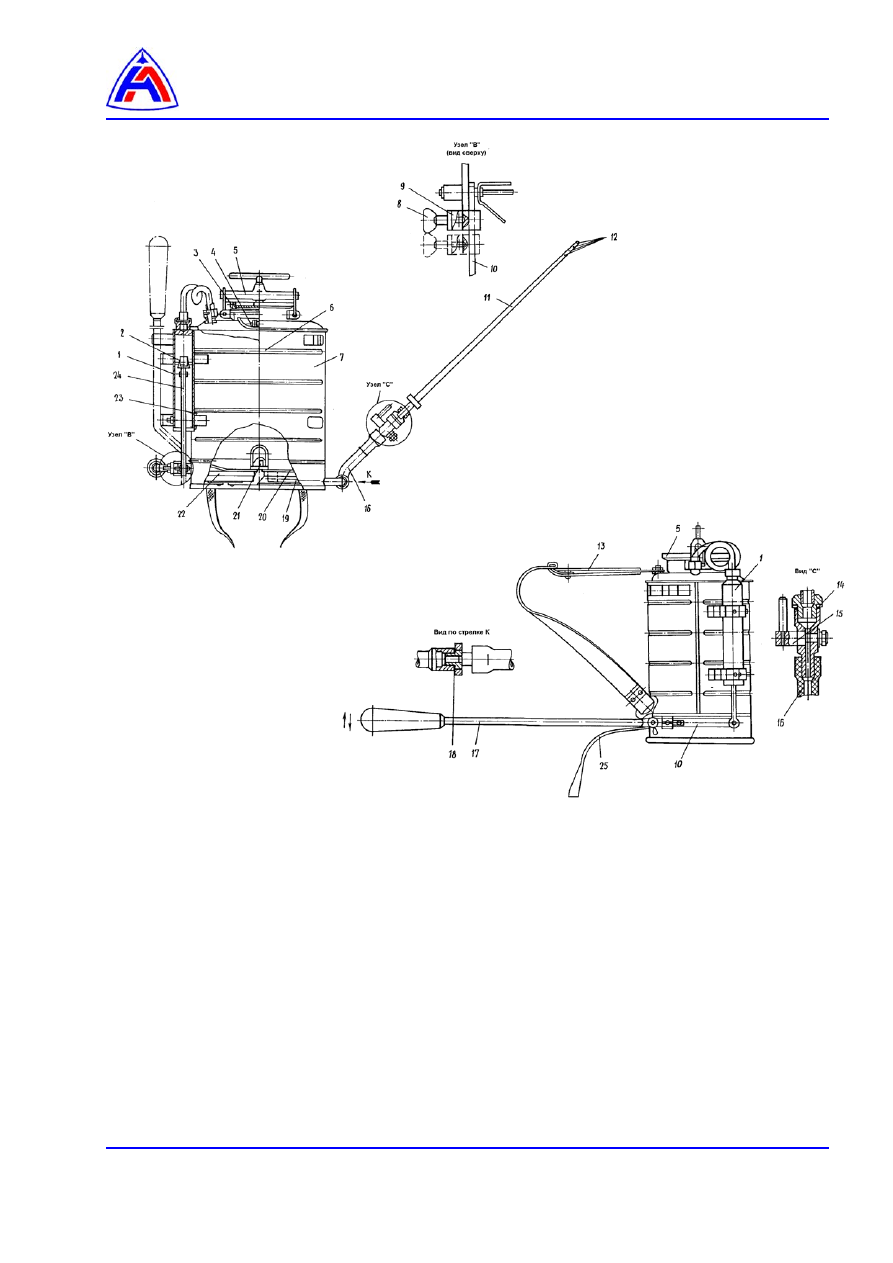

Рис. 1  Нанесение защитной антикоррозионной смеси на детали и узлы кинематики РС

(лист 1 из 2)

1 – насос,
2 – поршень с манжетами,
3 – уплотнительная прокладка,
4 – входной фильтр,
5 – заливная горловина с крышкой,
6 – верхний зиг жесткости (контроль

максимальной заправки
антикоррозионной смеси по верхнему
зигу),

7 – корпус прибора (резервуар),
8 – винт-барашек,
9 – ползун,
10 – коромысло,
11 – форсунка 6364-5988,

12 – отверстия для распыла

антикоррозионной смеси,

13 – плечевой ремень,
14, 18 – прокладка,
15 – перекрывной кран,
16 – резиновый рукав,
17 – ручка (привод насоса),
19 – сливная труба,
20 – ключ-отвертка,
21 – фильтр выходной,
22 – коробка ЗИП,
23 – отверстие,
24 – шатун,
25 – поясной шнур.









96ФП.РЭ2

96-А/АМР-00-Р
























































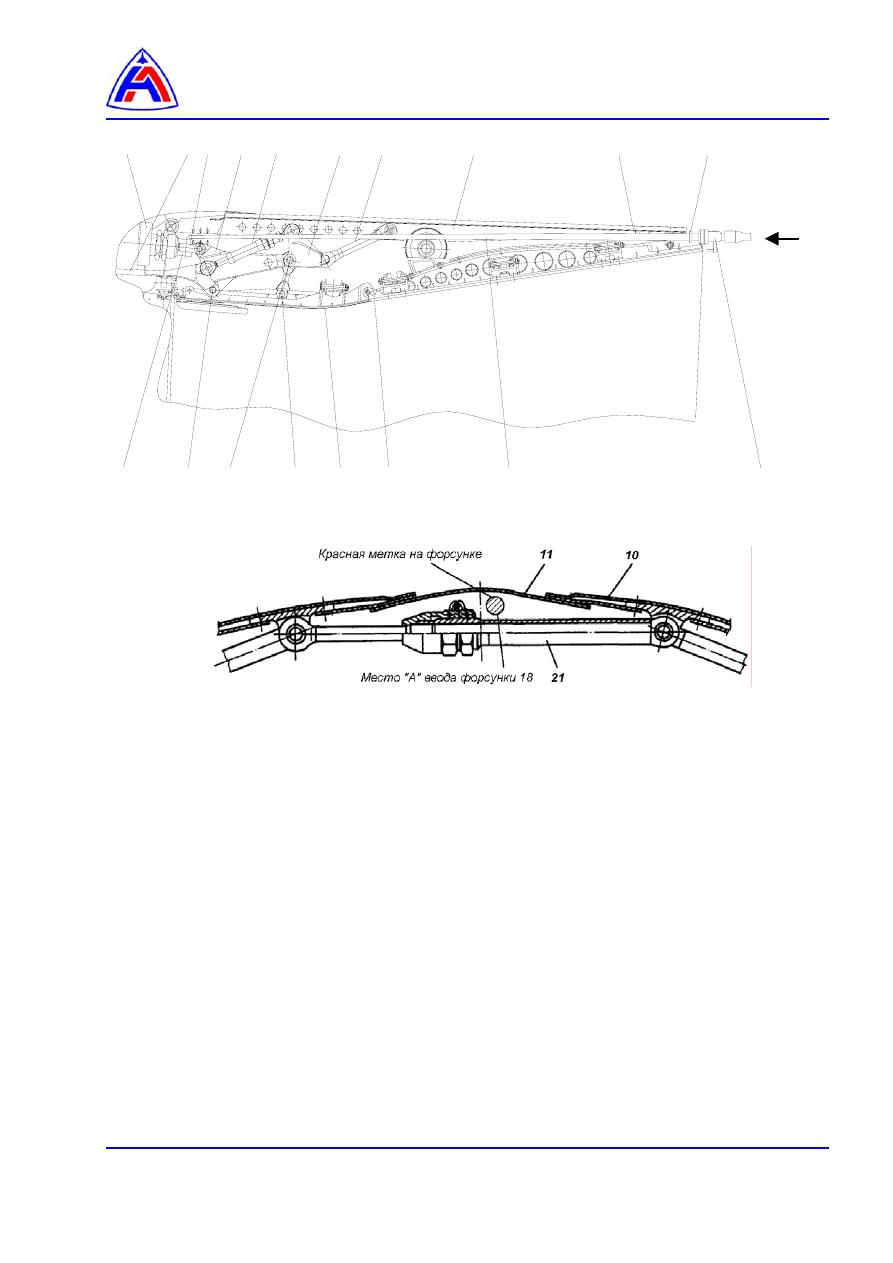

Рис. 1  Нанесение защитной антикоррозионной смеси на детали и узлы кинематики РС

(лист 2 из 2)

3 – гидроцилиндр,
4 – траверса,
5 – ось,
6 – рычаг,
7 – упор телескопический,
8 – кронштейн,
9 – тяга,
10 – створка внешняя,
11 – проставка,
12 – надстворка,
13 – створка,
14, 15, 16, - ось,
17 – вилка,
18 – форсунка 6364-5988 для впрыска

антикоррозионной смеси,

19 – перекрывной кран,
20 – резиновый шланг от прибора РДП-4В,
21 – ограничитель,
22 – упор.

22

15

16

17

12

13

14

18

6

5

4

3

11

10

9

8

7

19

Вид М

М







96ФП.РЭ2

96-А/АМР-00-Р

Элементы реактивного сопла. Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Предварительные требования …………………………………………………………………….

1





Вспомогательное оборудование …………………………………………………………….

1







Материалы, расходные материалы и неремонтируемые изделия …………………….

2





Запасные части ………………………………………………………………………………….

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………..

3

 1

Проставка внешних створок. Демонтаж и монтаж ………………………………………

3

 2

Внешняя проставка РС. Демонтаж и монтаж ….………………………………………….

4

 3

Проставка надстворки. Демонтаж и монтаж …………………………………………….

6

 4

Надстворка. Демонтаж и монтаж ……………………………….…………………………..

7

 5

Кронштейн. Демонтаж и монтаж ……………………..…………………………………….

8



 6

Упор. Демонтаж и монтаж. Демонтаж и монтаж ………………………………………….

9



 7

Проставка дозвуковой части сопла. Демонтаж и монтаж ………………………………

11



 8

Створка. Демонтаж и монтаж ……………………………………………………………….

13



Перечень рисунков

 1

Элементы регулируемого реактивного сопла





Демонтаж и монтаж (листов 7) ……………………………....….

14, 15, 16, 17, 18, 19, 20





Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-70-70-00-00А-300А-А



Проверка контрящих свойств самоконтрящихся гаек

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-80-00-01А-920А-А

Детали кинематики РС. Демонтаж и монтаж.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидравлическая установка ГУ-3



1

Ключ тарированный    880.545



1









96ФП.РЭ2

96-А/АМР-00-Р

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  0,6-ТС-12Х18Н10Т
   ГОСТ 18143-72



По требованию

Проволока    0,8-ТС-12Х18Н10Т
   ГОСТ 18143-72



По требованию

Проволока 1,2-ТС-12Х18Н10Т
   ГОСТ 18143-72



По требованию

Проволока  1-ХН60ВТ
(термообработанная)  ТУ14-1-997-74



По требованию

Шплинт  1,6×10.2.00  ГОСТ 397-79



По требованию

Шайба регулировочная ОСТ 34508-80



По требованию

Смазка  ПФМС-4С ТУ6-02-917-79



По требованию


Запасные части:

Номенклатура

Идентификационный номер

Количество

Проставка внешних створок



По требованию

Внешняя створка РС



По требованию

Проставка надстворки



По требованию

Надстворка



По требованию

Кронштейн



По требованию

Упор



По требованию

Проставка дозвуковой части сопла



По требованию

Створка



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета
