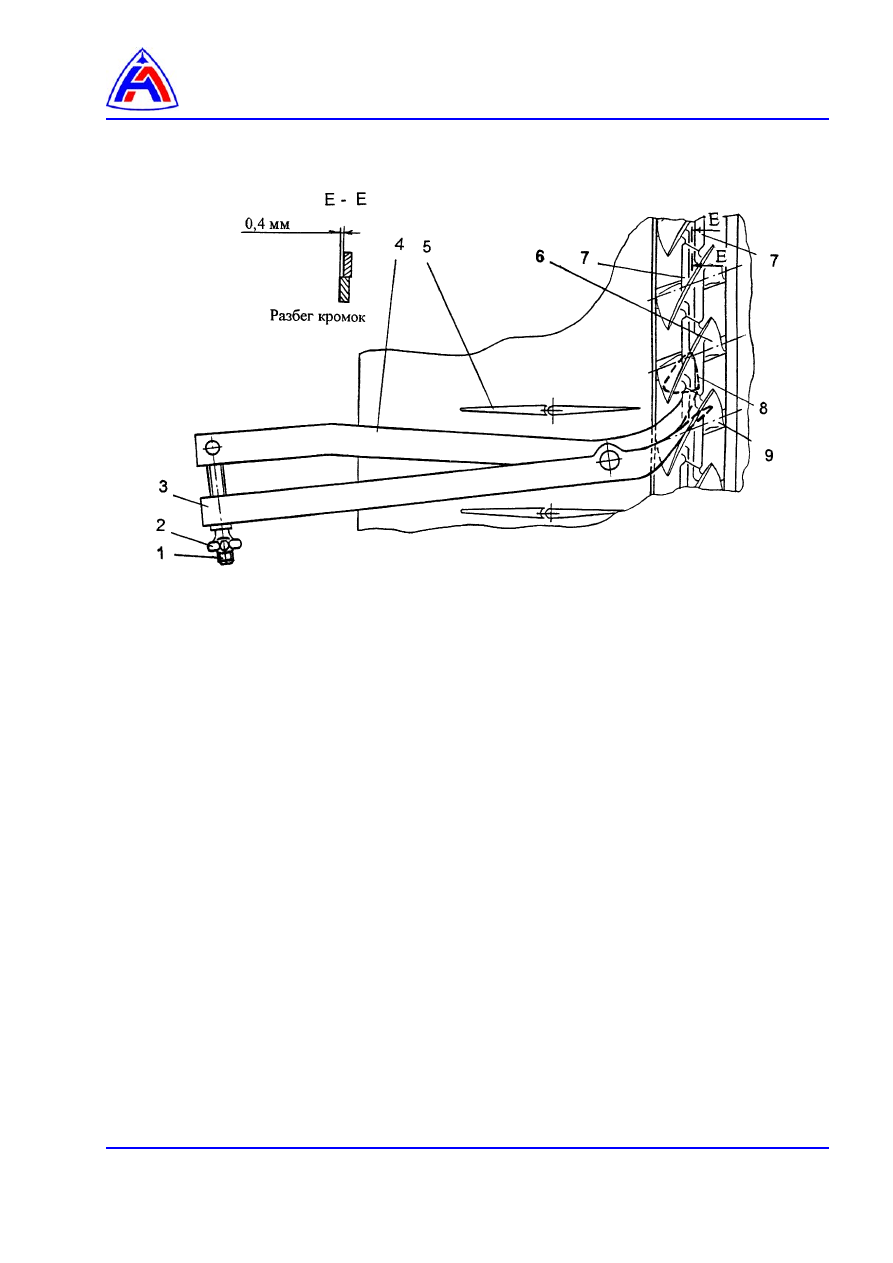

1 – болт
2 – гайка-барашек
3 – корпус приспособления Е6350-5787
4 – рычаг приспособления Е6350-5787
5 – лопатка ВНА КНД
6 – лопатка рабочая I ступени КНД
7 – полка бандажная
8 – сухарь подвижной приспособления Е6350-5787
9 – лопатка рабочая I ступени КНД








Рис. 1  Совмещение бандажных полок
















Устранение  повреждений на рабочих лопатках  КВД.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы  …………………………………………………………………..…

2



 2

Устранение повреждений на рабочих лопатках КВД …………………………….…………

2



 3

Заключительные работы ……………………………….…………………………….…………

2




Ссылки:

Модули данных

технические руководства

Название

96-А-72-30-00-02А-920А-А

Статор КВД    Демонтаж и монтаж

96-А-72-00-00-02А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КВД

96-А-72-30-00-00А-600А-А

Указания  по  осмотру  и  вводу  в  строй  двигателей,  имеющих
повреждения на лопатках компрессора

96-А-72-70-00-00А-920А-А

Нижний передний корпус наружного контура. Демонтаж и монтаж


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Эндоскоп ЭТЖ  (или бороскоп “Олимпас”)

1

Надфиль

1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шкурка шлифовальная  ГОСТ 5009-82:

−  тип 1, зернистостью 8-4  (на тканевой основе)

−  микронная, зернистостью М28




0,3 м

2



0,2 м

2



Марля



0,5 м

2




Запасные части: нет.

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности








Процедура:

ВНИМАНИЕ!  РАБОТЫ    ПО    УТСРАНЕНИЮ  ПОВРЕЖДЕНИЙ  РАБОЧИХ  ЛОПАТОК  КВД

ВЫПОЛНЯЮТСЯ    ТОЛЬКО  ПРЕДСТАВИТЕЛЯМИ    ЗАВОДА-ПОСТАВЩИКА
ДВИГАТЕЛЯ

1.

Подготовительные работы.

1.1.

Осмотрите рабочие лопатки КВД  (

96-А-72-00-00-02А-312А-А

).

1.2.

Оцените повреждения лопатки  (

96-А-72-30-00-00А-600А-А

).

Выявленные  при осмотре рабочих лопаток повреждения  должны  находиться в допустимых
пределах.  При необходимости  определите  истинные размеры  повреждения эндоскопом со
смотровой трубкой ТСС 5,5.550.90.30.01Н или ТСС 5,5.500.80.50.01Н с мерной сеткой.

1.3.

Демонтируйте  нижнюю половину  переднего корпуса  наружного контура (

96-А-72-70-00-00А-

920А-А

).

1.4.

Демонтируйте статор КВД (

96-А-72-30-00-02А-920А-А

).

2.

Устранение повреждений на рабочих лопатках КВД

2.1.

Оберните лопатку марлей, оставив свободной зачищаемую зону.

2.2.

Зачистите  лопатку  до  полного устранения повреждения  (

96-А-72-30-00-00А-600А-А

).

2.3.

Кромку пера в месте зачистки  скруглите  плавно.

2.4.

Для  зачистки  повреждения  применяйте  шлифовальную  шкурку  зернистостью 8-4 типа 1 на
тканевой  основе    или    надфиль    с    последующей    заполировкой  микронной  шкуркой
зернистостью М28. Шероховатость зачищенной поверхности 0,32  (идентично шероховатости
поверхности пера лопатки).

3.

Заключительные работы

3.1.

Удалите марлю.

3.2.

Произведите уборку рабочего места.

3.3.

Места зачистки осмотрите в лупу 4

х

 увеличения,  трещины не допускаются.

3.4.

Смонтируйте статор КВД (

96-А-72-30-00-02А-920А-А

).

3.5.

Смонтируйте  нижнюю половину  переднего корпуса  наружного контура (

96-А-72-70-00-00А-

920А-А

).














ВНА КНД.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Вспомогательное оборудование ………………………………………………………………

2







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

3



 1

Подготовительные работы ……………………………………………………………………

3



 2

Демонтаж ………………………………………………………….………………………………

3



 3

Монтаж ………………………………………………………………………………………..……

5



 4

Заключительные работы ……………………………………………..…………………………

7




Перечень рисунков

 1

Входной направляющий аппарат КНД Демонтаж и монтаж (листов 2)…….…

8

,

9



 2

Входной направляющий аппарат КНД Демонтаж и монтаж (листов 2)…….…

10

,

11








Ссылки:

Модули данных

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А



Трубопроводы. Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30

96-А-72-00-00-00А-920А-А



Указания по демонтажу и монтажу двигателя.

30-И-12-11-02-00А-212А-А



Заправка двигателей маслом






Предварительные требования

Требуемые условия: нет
