Двигатель АЛ-31ПФ. Руководство - часть 168













1  -   гайка
2  -   корпус
3  -   винт
4  -   флажок
5  -   корпус

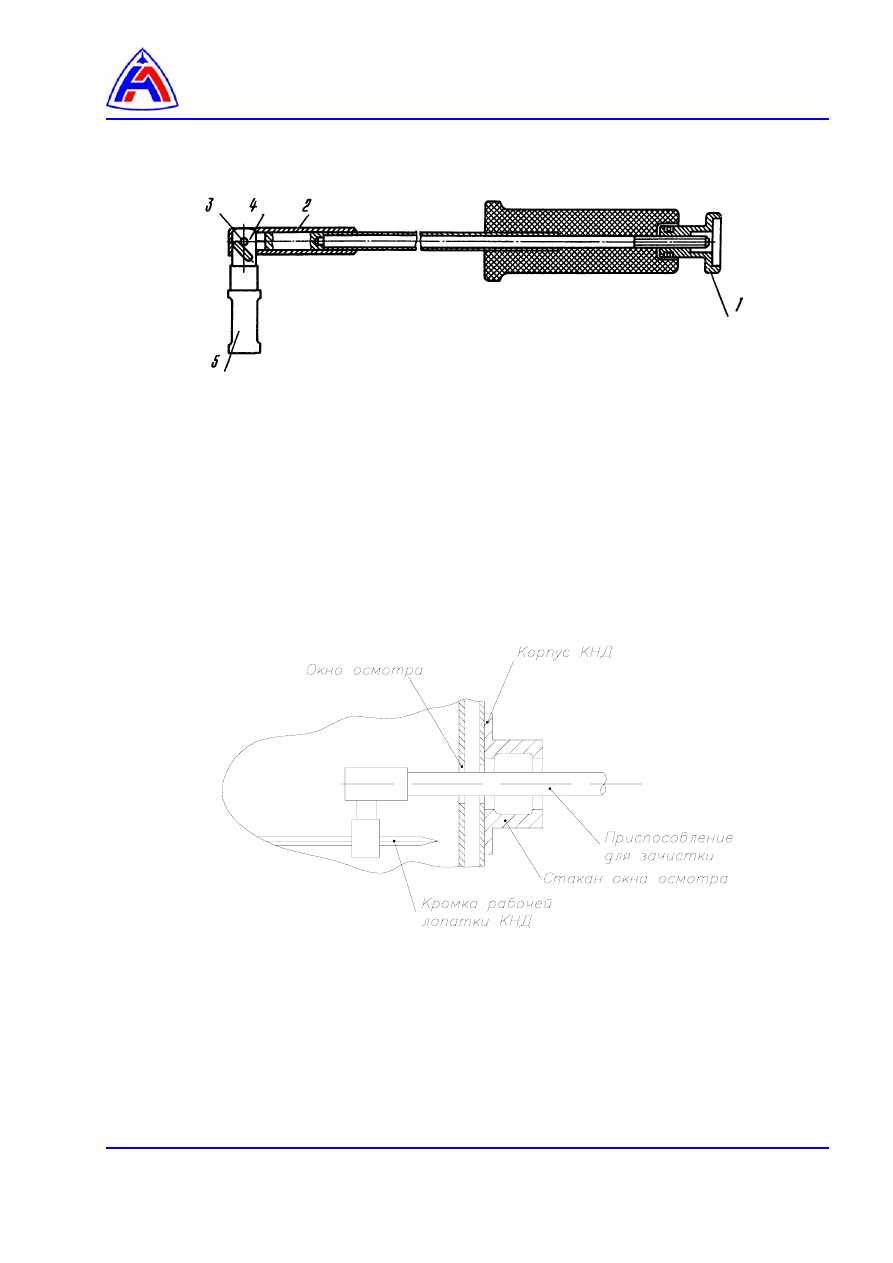

Рис. 1  Лопатки КНД  Устранение повреждений

(приспособление для зачистки  лопаток)











Рис. 2  Лопатки КНД  Устранение повреждений

(установка приспособления для зачистки  лопаток)













Установка бандажных полок рабочих лопаток первой ступени КНД

из положения «нахлест» в рабочее положение.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Установка бандажных полок в рабочее положение ………………………………………

2



 3

Проверка совпадения бандажных полок лопаток ………………………………….………

2



 4

Заключительные работы …………………………………………………….…………………

2




Перечень рисунков

 1

Совмещение бандажных полок ……………………..……………………………………...…

4





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-00А-311А-А

Осмотр  двигателя  со  стороны  реактивного  сопла,  воздухозаборника    и
при вскрытых быстросъемных люках

96-А-72-00-00-01А-311А-А

Осмотр  двигателя  со  стороны  воздухозаборника,  реактивного  сопла  и
через эксплутационные люки

96-А-72-30-00-01А-920А-А

Рабочие лопатки первой ступени КНД  Демонтаж и монтаж



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:


Номенклатура

Идентификационный номер

Количество

Эндоскоп   ЭТЖ   (или бороскоп “Олимпас”)

1

Гидравлическая установка ГУ-3

1

Приспособление  для  раздвижки  лопаток – Е6350-
5787.

 1


Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет.

Условия обеспечения безопасности:









Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Осмотрите газовоздушный тракт двигателя (

96-А-72-00-00-01А-311А-А

).

ВНИМАНИЕ!  ПРИ  ПОВТОРНОМ  «НАХЛЁСТЕ»  ОДНОЙ  И  ТОЙ  ЖЕ  ПАРЫ  РАБОЧИХ

ЛОПАТОК I СТУПЕНИ  КНД,  А  ТАКЖЕ  ПРИ  ОБНАРУЖЕНИИ  СКОЛОВ  НА
ТОРЦАХ  БАНДАЖНЫХ  ПОЛОК  ЭТИХ  ЛОПАТОК,  ПРОИЗВЕДИТЕ  ЗАМЕНУ
ЛОПАТОК I СТУПЕНИ КНД (

96-А-72-30-00-01А-920А-А

).

1.2.

Подготовьте  приспособление  Е6350-5787  для  работы:  сведите  опорные  поверхности
подвижного сухаря (

8, рис. 1

) приспособления и корпуса (

3

) приспособления, вращая гайку-

барашек (

2

) против часовой стрелки.

1.3.

Подключите к двигателю гидравлическую установку ГУ-3 (

96-А-72-00-00-03А-330А-А

).

1.4.

Переложите  лопатки  ВНА  КНД  в  положение,  соответствующее  максимальной  частоте
вращения ротора (штоки гидроцилиндров полностью убраны).

2.

Установка бандажных полок в рабочее положение

2.1.

Вращая  ротор  двигателя,  выведите  рабочие  лопатки  первой  ступени  КНД,  имеющие
«нахлест» бандажных полок, между стойками ВНА КНД, расположенными в правом верхнем
секторе, смотря со стороны входа в двигатель.

2.2.

Введите  приспособление  Е6350-5787  между  лопатками  первой  ступени  КНД,  имеющими
«нахлёст»  бандажных  полок  (

7

),  рядом  с  полками  со  стороны  замка  так,  чтобы  болт  (

1

)  с

гайкой  были  обращены  вниз,  а  задний  край  подвижного  сухаря  (

8

)  находился  на  уровне

входной кромки рабочей лопатки (

6

).

2.3.

Разведите  рабочие  лопатки  (

6  и  9

)  первой  ступени,  вращая  гайку-барашек  (

2

)  по  часовой

стрелке,  до  ликвидации  «нахлеста»,  о  чем  свидетельствует  щелчок.  Убедитесь,  что
«нахлест» устранен. Снимите приспособление Е6350-5787.

2.4.

Осмотрите  бандажные  полки  (

7

),  имевшие  «нахлест»,  с  помощью  эндоскопа  (бороскопа);

сколы на торцах полок не допускаются.

3.

Проверка совпадения бандажных полок лопаток

3.1.

Проверьте совпадение бандажных полок (

7

) рабочих лопаток (

6 и 9

) первой ступени. Зазор

между торцами бандажных полок не допускается. Допускается максимальный разбег (редан)
0,4 мм.

4.

Заключительные работы

4.1.

Установите лопатки ВНА КНД в исходное положение и отключите гидравлическую установку
ГУ-3 от двигателя (

96-А-72-00-00-03А-330А-А

).

4.2.

В формуляре двигателя произведите запись о произведенной работе с указанием номеров
рабочих лопаток первой ступени КНД, имевших «нахлест» бандажных полок.

Примечания:  1. Порядковый  номер  рабочей  лопатки I ступени  КНД  нанесен  на  торце  ее

замка.









2. Устранение «нахлеста» бандажных полок рабочих лопаток I ступени КНД

допускается один раз  за ресурс для каждой пары рабочих лопаток.
