Двигатель АЛ-31ПФ. Руководство - часть 79







Работа с установкой ГУ-3.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Работа с установкой при управлении ВНА КНД, НА КВД, створками PC и ПУ PC …...

3



 3

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Гидравлическая установка ГУ-3 …………………………………………………………….…

4



 2

Панель управления гидроустановкой …………………………………………………………

5

 3

Схема подключения ГУ-3 для управления ВНА КНД, НА КВД ……………………………

6



 4

Схема подключения ГУ-3 для управления створками РС И ПУ РС …………………..…

7



 5

Приспособление (из комплекта установки ГУ-3) ……………………………………………

8





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-BC-10-00-00А-000А-А

Гидравлическая установка ГУ-3. Руководство по технической
эксплуатации


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Приспособление Т 104.13.05.0110



1

Приспособление Т 104.13.05.0100



1









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ 1 00980-80:
   009-012-19-2-043




8 шт.

Кольцо ОСТ 1 10292-71:
   21-1,5-1
   23-1,5-1




7 шт.
1 шт.





Проволока   0,8-ТС-12Х18Н9Т  ГОСТ 18143-72



1,0 м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



15 г

Топливо (при заправке)   30

л


Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности


Примечание: Подробное описание установки ГУ-3 дано в разделе

96-А-BC-10-00-00А-000А-А




Процедура:

1.

Подготовительные работы

1.1.

Извлеките  штырь  (

16,  рис. 1

),  фиксирующий  опору  (

17

).  Опустите  опору  и  зафиксируйте

штырём.

1.2.

Раскройте крышки (

1

) установки.

1.3.

Вывинтите крышку (

4

) бака с мерной линейкой (

5

).

Уровень рабочей жидкости должен находиться не ниже нижней риски мерной линейки. При
необходимости  долейте  рабочую  жидкость  в  бак  до  уровня,  соответствующего  верхней
риске мерной линейки.

1.4.

Извлеките трос заземления (

6

) и подсоедините его к аэродромной клемме заземления.

1.5.

Извлеките  шланги  (

3

).  Снимите  заглушки  со  шлангов  и  поместите  трубопроводы  (

8

)  в

противень.

1.6.

Подсоедините установку электрожгутами от аэродромного источника электропитания к вилке
(

28

)  ШРАП-500К  и  вилке  (

31

)  ШРАП-400-3Ф.  После  включения  аэродромного  источника

электропитания  загорится лампа “ПИТАНИЕ”

1.7.

Установите ручку (

2, рис. 2

) управления гидроклапаном в положение “ОТКР”.

1.8.

Вращая маховичок (

1

) против часовой стрелки, полностью откройте вентиль.

1.9.

Переведите  ручку  (

3

)  управления  гидравлическим  краном  в  среднее  (нейтральное)

положение.

1.10.

Установите  выключатель  (

5

)  в  положение  “ВКЛ”.  При  этом  загорится  сигнальная  лампа

“РАБОТА” и насос начнет подавать рабочую жидкость в магистрали установки.

1.11.

Кратковременно,  на 3...5 с,  переведите  ручку  управления  краном  поочередно  в  крайние
положения для проливки шлангов.

1.12.

Закройте перекрывной кран топливной системы самолёта.







Откройте люки самолета для доступа к спецштуцерам подключения ГУ-3 (

30-И-11-22-00-00А-

031А-А

).

2.

Работа с установкой при управлении ВНА КНД, НА КВД, створками PC и ПУ PC

2.1.

Вывинтите заглушки (

3, рис. 3

) из специальных штуцеров двигателя:

-

при работе с ВНА КНД   - из спецштуцеров (

2

),

-

при работе с НА КВД

- из спецштуцеров (

1

)

-

при работе с PC

- из спецштуцеров (

3, рис. 4

)

-

при работе с ПУ РС

- из спецштуцеров (

2, pиc. 4

)

2.2.

При  работе  с  ВНА  КНД,  НА  КВД  и  РС  установите  на  специальные  штуцеры  двигателя
приспособления Т104.13.05.0110 (

рис. 5

).

2.3.

При  работе  с  ПУ  РС  установите  на  специальные  штуцеры  двигателя  приспособление
Т104.13.05.0110 в линии «НАПОР» и приспособление Т104.13.05.0100 в линии «СЛИВ».

Примечание.  Осмотрите  уплотнительные  кольца 009-012-19-2-043 на  приспособлениях.

Поврежденные  уплотнительные  кольца  замените  новыми.  Смажьте  их
смазкой ЦИАТИМ 221.

2.4.

Подсоедините шланги установки к приспособлениям.

2.5.

Переключите  гидравлический  кран  в  нужное  для  работы  положение.  Учтите,  что  при
переводе ручки управления гидравлическим краном в положение:
- «на  себя»,  рабочая  жидкость  подается  в  шланг,  который  подсоединен  к  верхнему

штуцеру гидроустановки;

- «от  себя»,  рабочая  жидкость  подается  в  шланг,  который  подсоединен  к  нижнему

штуцеру гидроустановки;

-

в среднее («нейтральное»), рабочая жидкость в шланги не подается.

2.6.

Установите выключатель (

5, рис. 2

) в положение ”ВКЛ”.

2.7.

После  включения  установки  насос  подаёт  рабочую  жидкость  в  полости  гидроцилиндров
двигателя.

2.8.

Контроль давления рабочей жидкости за насосом осуществляется по манометру (

4

).

2.9.

Плавная регулировка величины давления рабочей жидкости, подаваемой в гидроцилиндры,
осуществляется маховичком (

1

) вентиля.

2.10.

Для  быстрого  снижения  давления  в  шлангах  установки  переведите  ручку  управления
гидроклапаном в положение “ОTKP”.

3.

Заключительные работы

3.1.

Установите выключатель установки в положение “ВЫКЛ”.

3.2.

Отсоедините шланги от приспособлений T104.13.05.0110 (T104.13.05.0100).

Закройте шланги заглушками и уложите их в жёлоб установки.

3.3.

Вывинтите  приспособления  из  специальных  штуцеров  двигателя.  Закройте  штуцеры
заглушками,  заменив  уплотнительные  кольца 21-1,5-1. Законтрите  заглушки  проволокой.
Закройте люки самолета.

3.4.

Отсоедините источники аэродромного электропитания от вилок ШРАП-400-3Ф и ШРАП-500К.

Закройте вилки ШРАП заглушками.

3.5.

Отсоедините штуцер заземления установки от клеммы заземления и уложите в жёлоб.

3.6.

Закройте крышки установки.

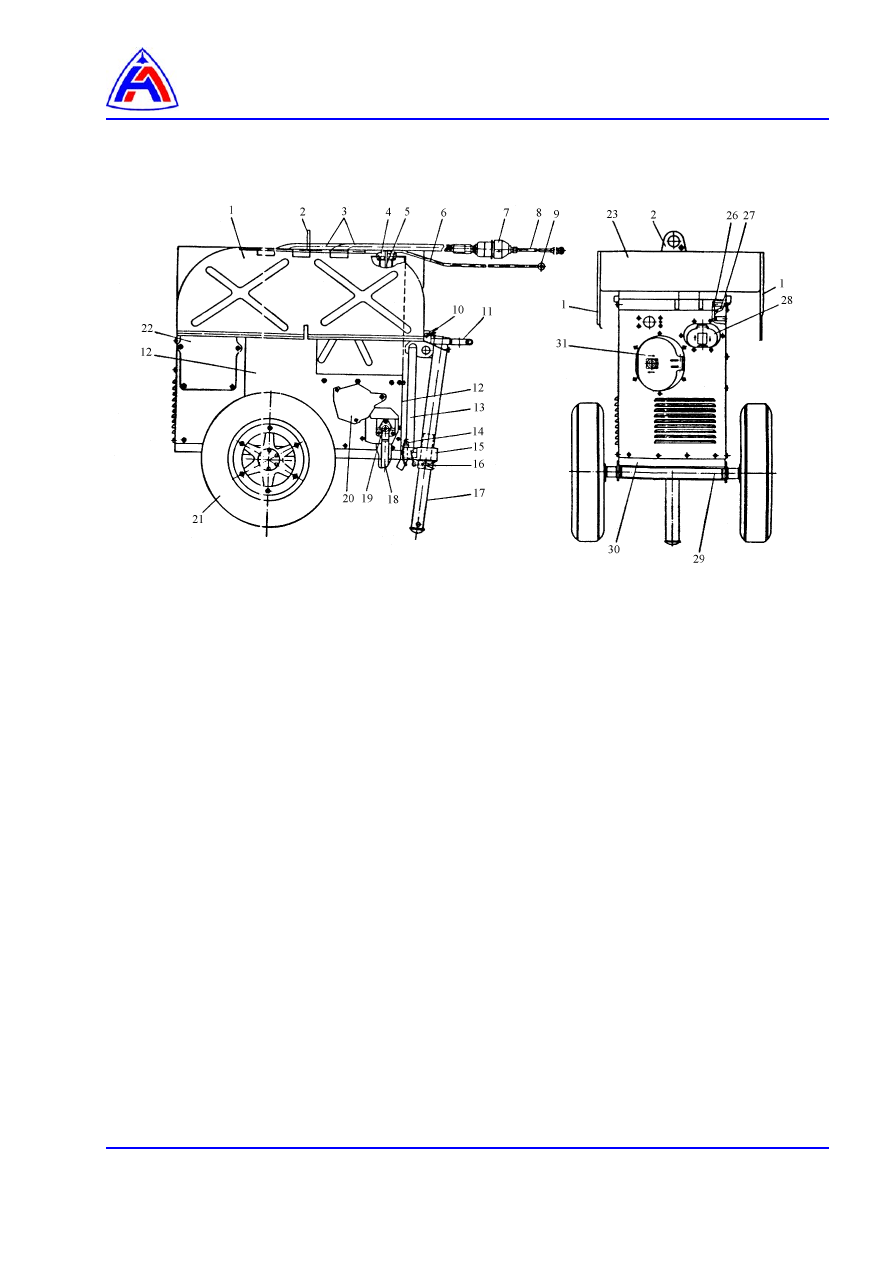

1, 12, 20, 22  – крышка
2, 11 – скоба
3 – резинотканевые шланги
4 – крышка бака
5 – мерная линейка
6 – трос заземления
7 – фильтр
8 – трубопровод
9 – клемма троса заземления
10, 14, 16 – штыри
13 – ручка
15 – водило
17 – опора
18 – сливной шланг
19 – сливной кран
21 – колесо
23 – желоб
26 – автомат защиты сети
27 – переключатель автомата защиты сети
28 – вилка ШРАП-500К
29 – ось
30 – рама
31 – вилка ШРАП-400-3Ф




Рис. 1   Гидравлическая установка ГУ-3.
