Примечание. Подробное описание пульта ПНП-132Б-1 изложено в разделе

96-А-AJ-10-00-00А-000А-

А

.

Процедура:

1.

Установите пульт на рабочем месте в вертикальном положении.

2.

Откройте замки и снимите крышку с передней панели пульта.

Осмотрите  пульт,  электрические  жгуты,  соединители.  Механические  повреждения  не
допускаются. Штыри соединителей не должны быть погнуты.

3.

Подключите  заземляющий  контур  к  выводу  защитного  заземления,  расположенному  на
задней стенке пульта.

ВНИМАНИЕ!  МОНТАЖ  И  ДЕМОНТАЖ  СОЕДИНИТЕЛЕЙ  ПОД  НАПРЯЖЕНИЕМ

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ !

4.

Подключите  пульт  к  источнику  питания  и  регулятору  КРД  кабелями  (

рис. 1

)  из  комплекта

пульта.

Перед  подключением  кабелей  к  регулятору  снимите  статическое  электричество  с  выводов
соединителей кабелей.

Снятие  статического  электричества  с  кабелей  пульта  ПНП-132Б-1  произведите  с  помощью
технологических  заземляющих  вилок,  которые  входят  в  комплект  пульта,  в  такой
последовательности:
-

снимите защитные заглушки с соединителей X1К КРД, Х2К КРД,

-

установите на эти соединители заземляющие вилки X1К, Х2К соответственно,

-

штекеры заземляющих вилок кратковременно (на 5 с) соедините с контуром заземления
самолёта,

-

отсоедините заземляющие вилки от кабелей пульта.

При  отсутствии  заземляющих  вилок,  перед  подключением  кабелей  к  КРД,  снимите
статическое  электричество  с  выводов  соединителей  путём  соединения  всех  штырей  на
корпус самолёта.

5.

Установите органы управления на лицевой панели пульта (

рис. 2

) в исходное положение:

-

выключите  выключатели 27В  пульта, 27В  БДК,  ОТКЛЮЧЕНИЕ  ИНТЕГР.  РНА,  Н

2

, T

1-1

,

T

1-2

, n

1-1

, n

1-2

, n

2-1

, n

2-2

, БЛОКИРОВКА

τР

м min

, n ТС, n ТК, М, ВФ, 40 Гц БПЗ, К1 ПОСТ,

-

установите  переключатели  n

1

-n

2

  и n-U в  положение  n

1

  и n соответственно,

переключатель ХП - ГП - в положение ХП,

-

переключатели КОНТР. БПЗ - ОТКЛ 1 УЧ. БПЗ, IФ

1

 - IФ

2

, КОНТР.КРД - РАБОТА, ОР - УБ -

в среднее положение,

-

переключатели ВЫХОД ИЗМ. ПАРАМЕТРОВ - в положение «Т

01

» УСТАНОВКА Т

1

,

∆U  в

положение «15° С»,  ИЗМЕР.  НАПРЯЖ. - в  положение  ИЗМЕР.,  ВКЛ  ЗАДАТЧИК  е

Т

 - в

положение ВЫКЛ,

-

кнопочные переключатели ПЕРЕСТРОЙКА ПРИ КОНТРОЛЕ Т

4

, n

1

, n

2

, РАЗБЛОКИРОВКА

ОТКАЗОВ - в отжатом положении,

-

ручки  всех  регулировочных  резисторов,  кроме  КАЛИБРОВКА - в  крайнее  левое
положение.

6.

Включите  в  кабине  самолёта  выключатели  САМОЛЕТНЫЕ  И  СИЛОВЫЕ  № 1 и  № 2,
РАДИОЭЛЕКТРОННЫЕ № 2.

Установите  в  кабине  самолёта  переключатель  РЕЖИМ  ДВИГ.  УЧЕБНЫЙ - БОЕВОЙ  в
положение БОЕВОЙ.







7.

Включите  выключатели 27В  ПУЛЬТА  и 27В  БДК.  На  пульте  должны  высветиться
светосигнализаторы 57 %, ИМ7, ИМ10.

Нажмите кнопку ПРОВ. ЛАМП - должны высветиться все светосигнализаторы на пульте.

Нажмите кнопки ПЕРЕСТРОЙКА ПРИ КОНТРОЛЕ Т

4

, n

1

, n

2

 и РАЗБЛОКИРОВКА ОТКАЗОВ - в

кнопках должны высветиться светосигнализаторы.

Повторно  нажмите  кнопки  ПЕРЕСТРОЙКА  ПРИ  КОНТРОЛЕ  Т

4

, n

1

, n

2

  и  РАЗБЛОКИРОВКА

ОТКАЗОВ - светосигнализаторы должны погаснуть.

При  несоответствии  проверьте  лампы  и,  при  необходимости,  замените  их  из  комплекта
запасных частей пульта.

Примечание. Светосигнализаторы РАБОТА РРТ и РАБОТА РНА должны высвечиваться при

S

1

 > 20 % и S

8

 > 20 % соответственно.

8.

Нажмите  кнопку  ПРОВЕРКА  ЧАСТОТОМЕРА - на  индикаторе  параметров  должно  быть
число 107,3 ± 0,1.

9.

Установите переключатель n

1

-n

2

 в положение n

2

.

Нажмите  кнопку  «ПРОВЕРКА  ЧАСТОТОМЕРА» - на  индикаторе  параметров  должно  быть
число 106,9 ± 0,1.

Установите переключатель n

1

-n

2

 в положение n

1

.

10.

Установите переключатель n-U в положение U.

Нажмите кнопку НОЛЬ - на индикаторе параметров должно быть число 0,000 ± 0,002.

Нажмите  кнопку  КАЛИБР  на  индикаторе  параметров  должно  быть  число,  указанное  в
паспорте на пульт или на лицевой панели пульта.

При несоответствии произведите регулировку ручками КАЛИБРОВКА.

11.

Установите переключатель n-U в положение n.

Нажмите кнопку РАЗБЛОКИРОВКА ОТКАЗОВ.

Установите  переключатель  КОНТР.  КРД-РАБОТА  в  положение  РАБОТА.  Через 40...60с
установите кнопку РАЗБЛОКИРОВКА ОТКАЗОВ в отжатое положение. Лампа ОТКАЗ КРД не
должна гореть.

Примечание.  Если  при  кратковременном  выключении  и  повторном  включении  питания

регулятора  и  пульта  загорится  лампа  ОТКАЗ  КРД,  то  нажмите  кнопку
РАЗБЛОКИРОВКА  ОТКАЗОВ  и  через 40...60с  установите  её  в  отжатое
положение.
































































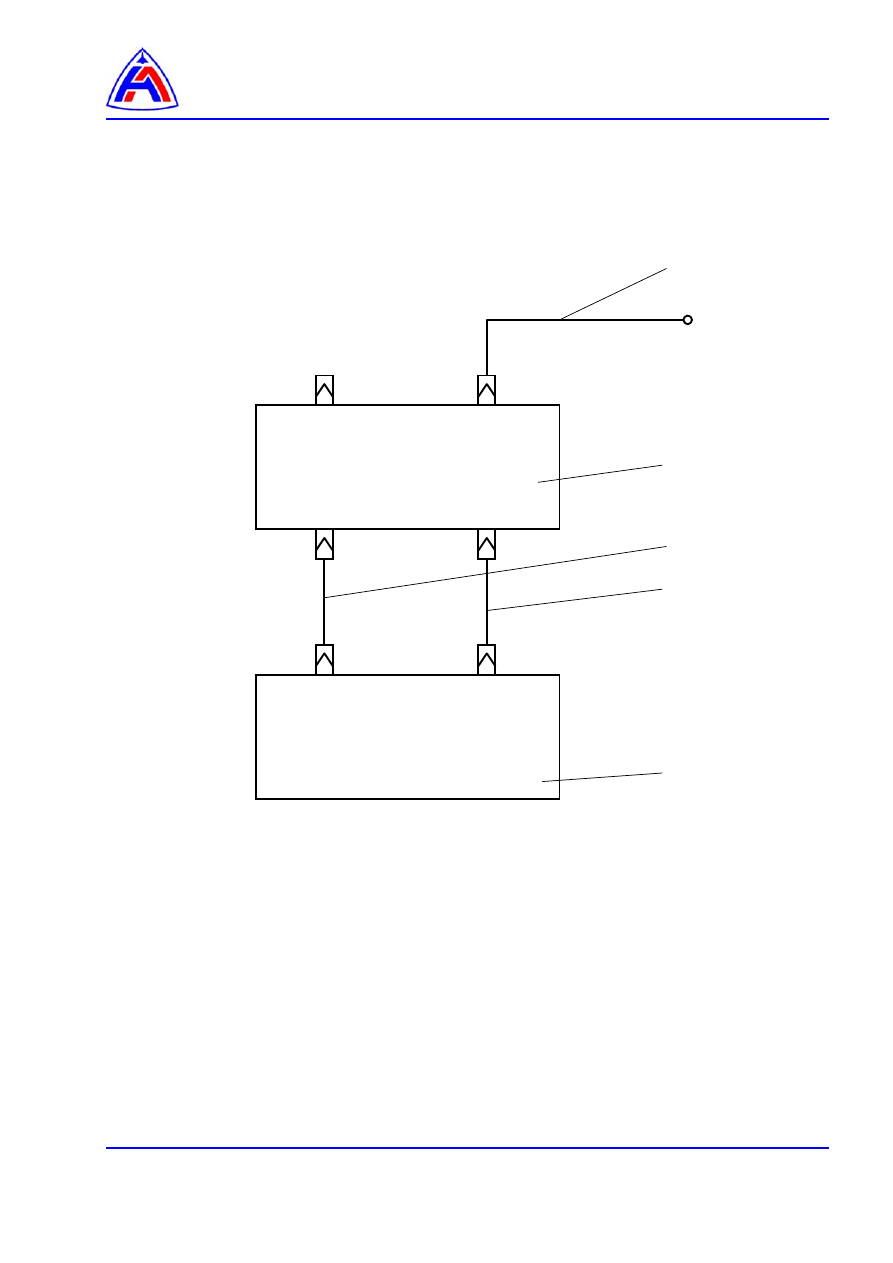

1, 3, 4 – электрожгуты,
2 – пульт ПНП-132Б-1,
5 – КРД-99Б.






Рис. 1  Схема подключения пульта ПНП-132Б-1









КРД – 99 Б



ПНП – 132 Б1

Х2К

Х4К

Х1К

Х1К

Х2

Х3

27В

1

2

3

4

5
































































Рис

. 2

Конс

тру

кц

ия

 пуль

та

 ПНП

-1

32

Б

-1 (

вид

 на

 лицев

ую

 па

не

ль

 и

 вил

ки

 соеди

нит

ел

ей

)
