Двигатель АЛ-31ПФ. Руководство - часть 77











































1. Блок коммутации сигналов из состава АРМ ДК-30(СД),
2. Соединительный кабель (А5) подключения контрольного разъема КРД-Б Х1К к блоку

коммутации

3. Соединительный кабель (А6) подключения контрольного разъема КРД-Б Х2К к блоку

коммутации

            4. Комплексный регулятор двигателя,

5. Соединительный кабель (А10) подключения к контрольному разъему двигателя, ВКА,

датчику вибрации,

6. Датчик давления типа ИКД 6Т,
7. Датчик давления,
8. Устройство согласования «Тестер-УЗ сер.3»,
9. Соединительный кабель (А14) подключения датчика типа ИКД6Т  к блоку коммутации,

           10. Соединительный кабель (А14-01) подключения датчика типа ДТ к блоку коммутации,
           11. Соединительный кабель (А3) подключения БУР «Тестер-У3 сер.3» к блоку коммутации,
           12. Дополнительные датчики вибрации типа МВ-27,
           13. Соединительный кабель(В1) подключения дополнительных датчиков вибрации к

      блоку коммутации.




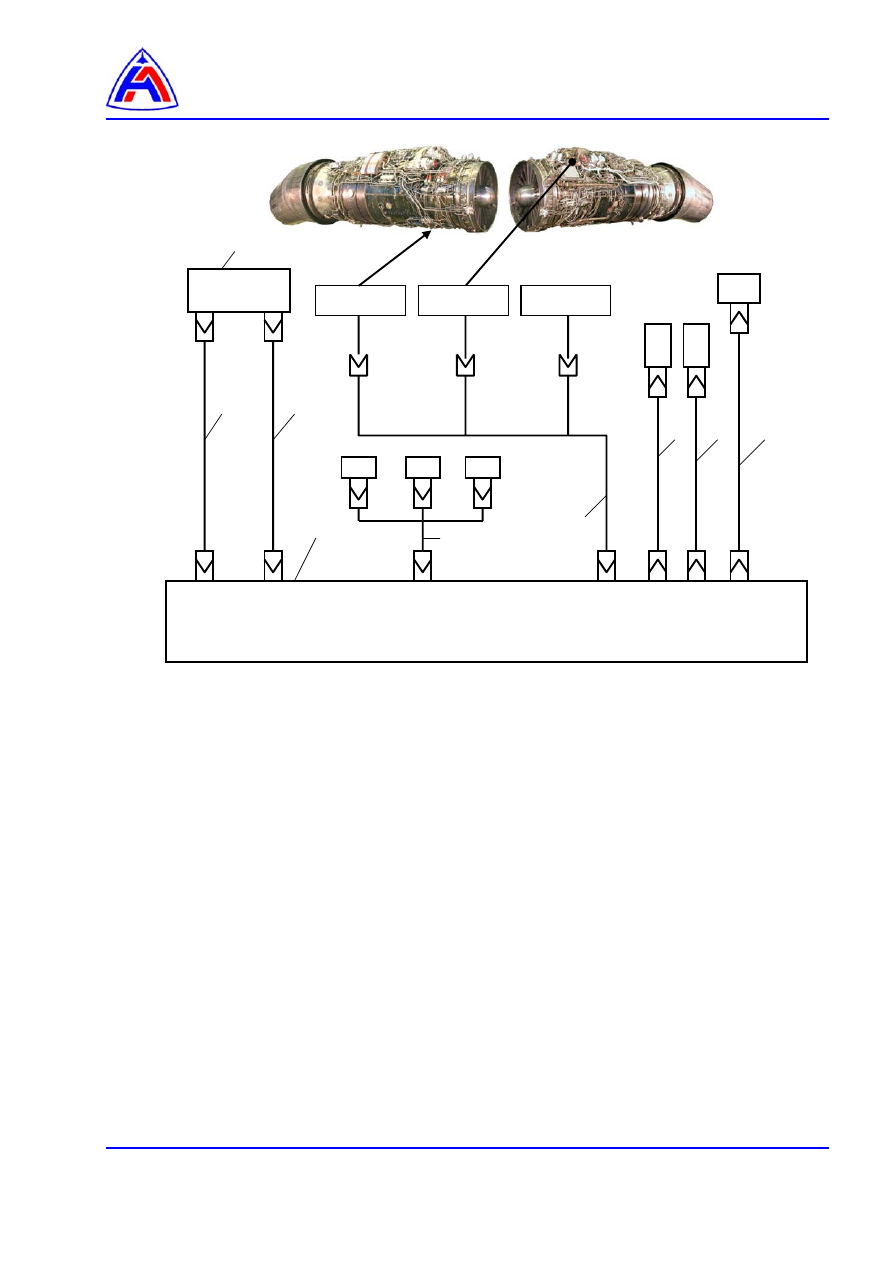

Рис. 5  Схема подключения АРМ ДК-30(СД) к двигателю АЛ - 31ФП

«Х1К-КРД» «Х2К-КРД»                      ВИБРАЦИЯ                  «Х3-КОН.ДВИГ» «1»  «2»  «УС-ТЕСТЕР»

КРД

6

7

12

12

12

8

МВ-27Г

Х100 (двиг)

Х75 (ВКА)

1

2

3

4

Х1К

Х2К

5

9

10

11

13

Б Л О К    К О М М У Т А Ц И И       СИГНАЛОВ











                                                                      2                   3                          4






                                                                      1






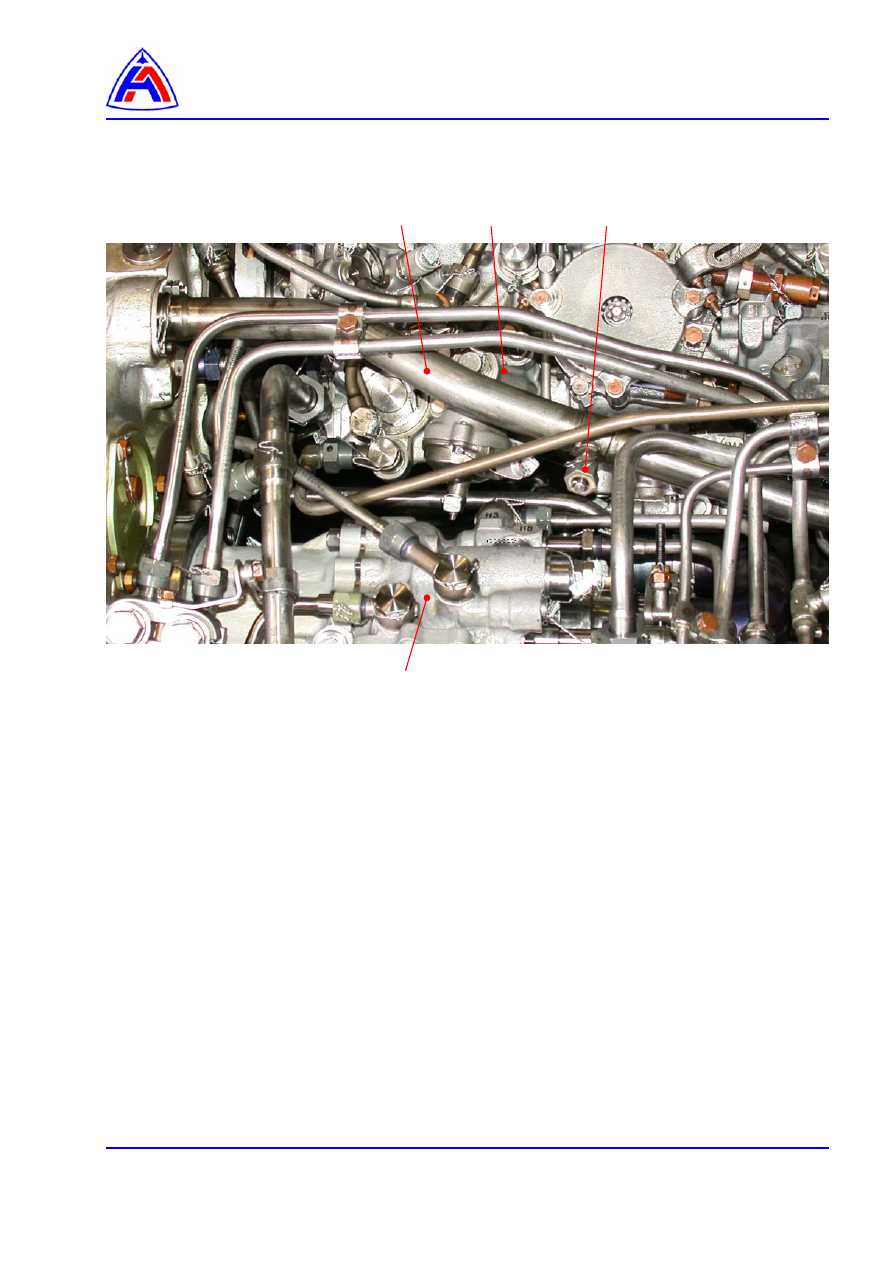

1 – форсажный насос (ФН),
2 – трубопровод суфлирования маслобака,
3 – насос – регулятор (НР),
4 – штуцер замера давления суфлирования масляных полостей





Рис. 6   Схема замера давления системы наддува

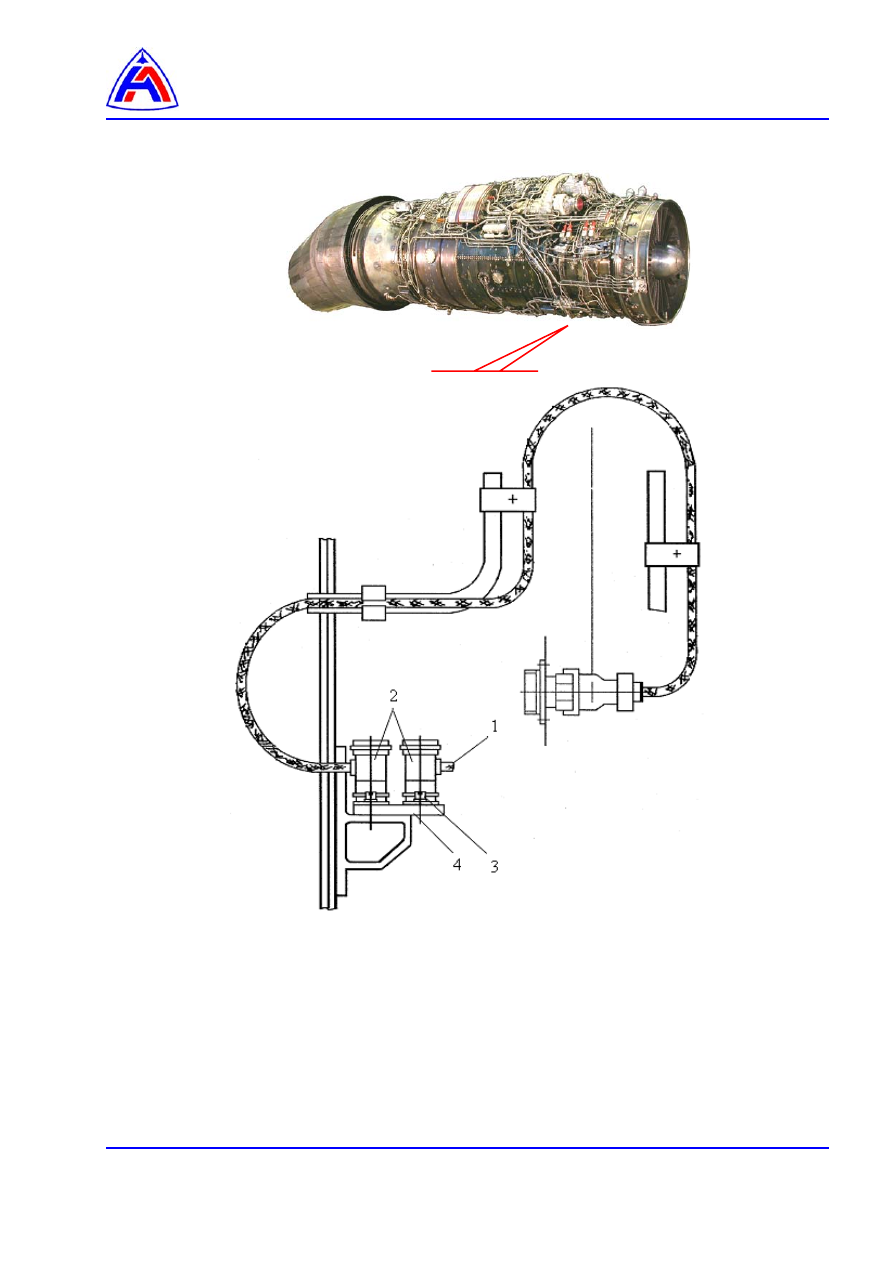

1 – соединительный кабель
2 – вибропреобразователь
3 – винты
4 – проставка




Рис. 7   Демонтаж и монтаж индукционного вибропреобразователя










Подготовка пульта ПНП-132Б-1 к работе.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



Перечень рисунков

 1

Схема подключения пульта ПНП-132Б-1 .……………………………………..………….…

4



 2

Конструкция пульта ПНП-132Б-1





(вид на лицевую панель и вилки соединителей)  ….…………………….…..………….…

5





Ссылки:

Модули данных

технические руководства

Название

96-А-AJ-10-00-00А-000А-А

Пульт наземной проверки ПНП-132Б-1. Руководство по технической
эксплуатации 6Б2.702.042 РЭ. Описание и работа.


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности
