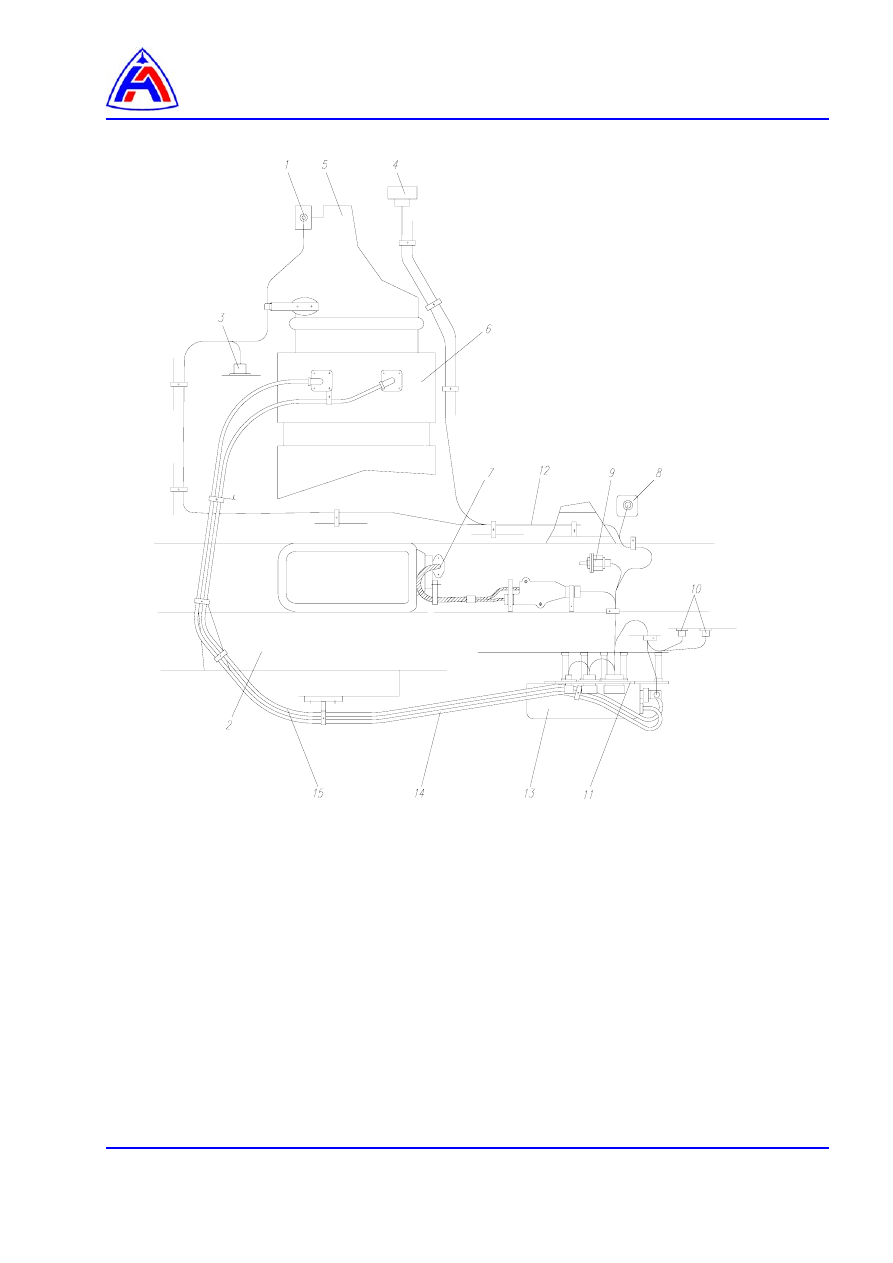

1 – электромагнит ЭМТ-125 ГТДЭ,
2 – ВКА,
3 – датчик частоты вращения ДТА-10 ГТДЭ,
4 – сигнализатор давления топлива ГТДЭ,
5 - топливный агрегат,
6 – ГТДЭ,
7 – термопара,
8 – индукционный датчик частоты вращения Д3М,
9 – сигнализатор минимального давления масла ГТДЭ,
10 – частотный датчик ДЧВ – 2500,
11 – панель соединителей ВКА,
12 – электроколлектор ВКА,
13 – агрегат зажигания ГТДЭ,
14 – провод к свече,
15 – провод к свече.



Рис. 3   Электрические коммуникации ВКА



















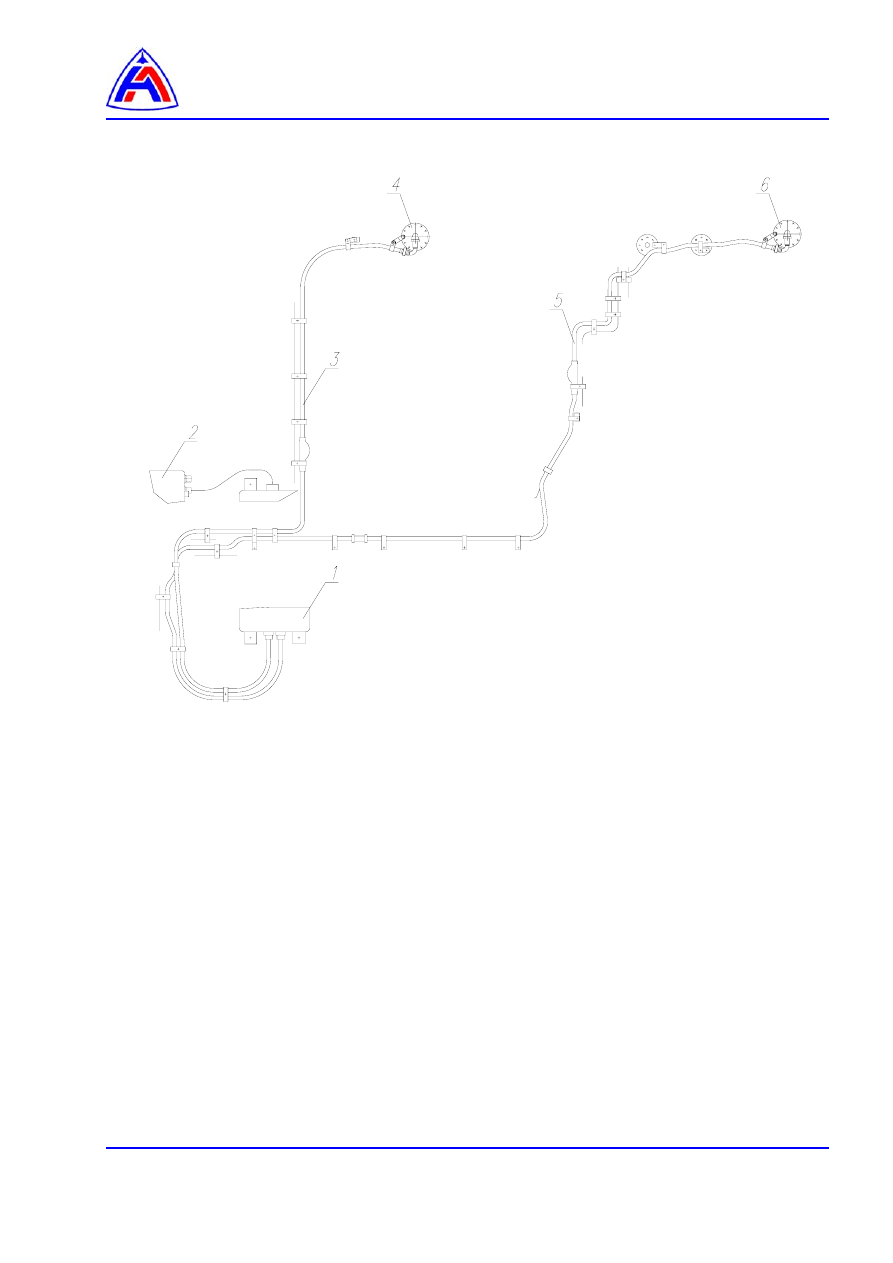

1 – агрегат зажигания ОКС,
2 – коробка электрических соединений,
3 – провод к свече ОКС,
4 – запальное устройство ОКС,
5 – провод к свече ОКС,
6 – запальное устройство ОКС.







Рис. 4   Монтаж высоковольтных проводов к агрегату

зажигания
















Двигатель. Запасные части, инструменты и принадлежности.


Содержание



Описание …………………………………………………………………………………………………

1



 1

Общие сведения ………………………………………………………………………………..…

1



 2

Перечень одиночного комплекта инструмента для обслуживания двигателя………….

2



 3

Перечень группового (1:10) комплекта инструмента для обслуживания двигателя …..

5



 4

Перечень группового (1:30) комплекта инструмента для проведения





такелажных работ с ПУ и РС в сборе ………………………………………………………..

8




Перечень таблиц

 1

Перечень одиночного комплекта инструмента для обслуживания двигателя ….……..

2



 2

Перечень группового (1:10) комплекта инструмента для обслуживания двигателя ….

5



 3

Перечень группового (1:30) комплекта инструмента для проведения





такелажных работ с ПУ и РС в сборе ………………………………………………………..

8







Описание:

1.

Общие сведения

1.1.

Для  выполнения  работ  по  техническому  обслуживанию  двигателя  (ВКА)  в  эксплуатации
применяется следующий инструмент и приспособления:

1.  Одиночный  комплект  инструмента  по  перечню  (

табл. 1

).  Одиночный  комплект

инструмента  вложен  с  ведомостью 96ФП.01Д2  в  ящик,  закрепленный  на  днище
контейнера каждого двигателя.

2.  Групповой комплект (1:10) инструмента по перечню (

табл. 2

). Групповой комплект (1:10)

инструмента вложен с ведомостью 96ФП.01Д3 в ящик, закрепленный на днище первого
контейнера из каждых десяти двигателей с записью об этом в упаковочной ведомости и
на контейнере.

3.  Групповой комплект (1:30) инструмента по перечню (

табл. 3

) для проведения такелажных

работ с ПУ и РС в сборе. Групповой комплект (1:30) инструмента вложен с ведомостью
96ФП.01ВР58 в ящик, закрепленный на днище первого контейнера из каждых тридцати
двигателей с записью об этом в упаковочной ведомости и на контейнере.

1.2.

При обслуживании двигателя и ВКА используются:

1.  Одиночный  комплект  ЗИП  по  ведомости 96ФП.  КЗЧ  1Э 1000-1. Комплект  вложен  с

ведомостью в ящик, закрепленный на днище контейнера каждого двигателя.

2.  Групповой  комплект  ЗИП  по  ведомости 96ФП.  КЗЧ 10Э 1000-1. Комплект  вложен  с

ведомостью  в  ящик,  закрепленный  на  днище  первого  контейнера  из  каждых  десяти
двигателей с записью об этом в упаковочной ведомости и на контейнере.

3.  Групповой комплект ЗИП для ВКА-99МК по ведомости 96ФП. 01ВР57. Комплект вложен с

ведомостью в пакет, закрепленный на днище первого контейнера из каждых десяти ВКА
с записью об этом в упаковочной ведомости и на контейнере.











2.

Перечень одиночного комплекта инструмента для обслуживания двигателя.

Таблица 1   Перечень одиночного комплекта инструмента для обслуживания двигателя

Шифр

Наименования

Размер

Назначение

Количество

.

880.504



Оправка



L = 250 мм
а = 4,5 мм



Для контровки и расконтровки
шайб



1

880.467



Ключ плоский (гаечный)



S = 30

× 32 мм



Общего назначения



1

880.465



Ключ плоский (гаечный)



S = 24

× 27 мм



Общего назначения



2

880.472



Ключ плоский (гаечный)



S = 19

× 22 мм



Общего назначения



2

880.487



Ключ накидной



S = 10

× 12 мм



Общего назначения



1

880.469



Ключ плоский (гаечный)



S = 14

× 17 мм



Общего назначения



2

880.471



Ключ плоский (гаечный)



S = 10

× 12 мм



Общего назначения



2

880.486



Ключ плоский (гаечный)



S = 7

× 8 мм



Общего назначения



1

880.510



Ключ





Для поддержки термопар



1

880.485



Ключ



а =3,0 мм



Для винтов насоса регулятора



1

880.483



Отвертка для
регулировки



L = 70 мм
а = 3,0 мм



Для винта насоса регулятора



1

880.511



Оправка





Для монтажа уплотнительных
колец



1

880.620



Головка торцовая



S = 10 мм



Общего назначения



1

880.618



Переходник



S = 7 мм



Для гаек термопар



1

880.622



Ключ



S = 3 мм



Для регулировочных элементов
агрегата



1

880.621



Головка торцовая



S = 12 мм



Общего назначения



1

880.619



Головка торцовая



S = 7 мм



Общего назначения



1

880.975



Заглушка





Для центрального отверстия
фильтропакета масляного
фильтра



1

880.555



Переходник



а = 10,0

× 12,5 мм



Общего назначения



1

880.663

Заглушка



Для отверстия топливного
фильтра низкого давления

2

880.570



Заглушка



М = 48

× 1,5



Для отверстий под
сигнализатор стружки в
маслобаке



1

880.976



Заглушка





Для отверстия маслобака под
масляный

фильтр



1

880.595



Заглушка





Для отверстия под запальное
устройство



2

880.556



Переходник



а = 12,5

× 12,5 мм



Общего назначения



1

880.501



Ключ трещотка



а = 12,5 мм



Общего назначения



1

880.977



Оправка





Для промывки дисков
масляного фильтра



1
