Двигатель АЛ-31ПФ. Руководство - часть 17









2.

Электрические коммуникации.

2.1.

Электрические коммуникации предназначены:

−  для электрической связи агрегатов,

−  для  передачи  электроэнергии  из  систем  самолета  к  электромеханизмам  двигателя  и

ВКА,

−  для  передачи  электрических  сигналов  (команд)  исполнительным  механизмам  и

регуляторам.

2.2.

В состав электрических коммуникаций входят:

−  электроколлектор (

7, рис. 2

) двигателя,

−  электроколлектор (

17

) термопар,

−  запальные устройства (

4 и 6, рис. 4

) ОКС,

−  электрические коммуникации ВКА (

рис. 3

).

2.3.

Электрические коммуникации выполнены из теплостойких проводов гибким монтажом.
Коллектор термопар выполнен из компенсационных проводов.
Подсоединение проводов к агрегатам осуществлено с помощью соединителей.

2.4.

Для  подключения  к  электрической  системе  самолета  и  системе  наземного  контроля  (АРМ
ДК) электропроводка двигателя и ВКА выведена на коробки и панели:

−

коробка соединителей (

6, рис. 2

) и панель соединителей (

36

)  двигателя,

−

коробка (

18

) коллектора термопар,

−

панель соединителей (

11, рис. 3

)  ВКА.

2.5.

Расположение соединителей на коробках и панели:

−  коробка соединителей (

6, рис. 2

) двигателя – Х32, Х56, Х107, Х100, Х111,

−  панель соединителей (

36

) двигателя  – Х113, Х115, Х123, Х125,

−  коробка (

18

) коллектора термопар  – Х82, Х84, Х87, Х91

−  панель соединителей (

11, рис. 3

) ВКА – Х16, Х75, Х78,.

2.6.

Коробки  и  панели  соединителей  выполнены  из  листового  титана.  На  них  установлены
соединители.

2.7.

Электрические  коммуникации  установлены  на  двигателе  и  закреплены  скобами  к
трубопроводам и кронштейнам на корпусах двигателя.

2.8.

Коробка  соединителей  (

6,  рис. 2

)  и  панель  соединителей  (

36

)  двигателя  установлены  на

корпусе  КНД  у  агрегата зажигания  ОКС.  Коробка  (

18

)  коллектора  термопар  установлена  на

корпусе смесителя ФК. Панель соединителей (

11, рис. 3

) ВКА  установлена на ВКА.

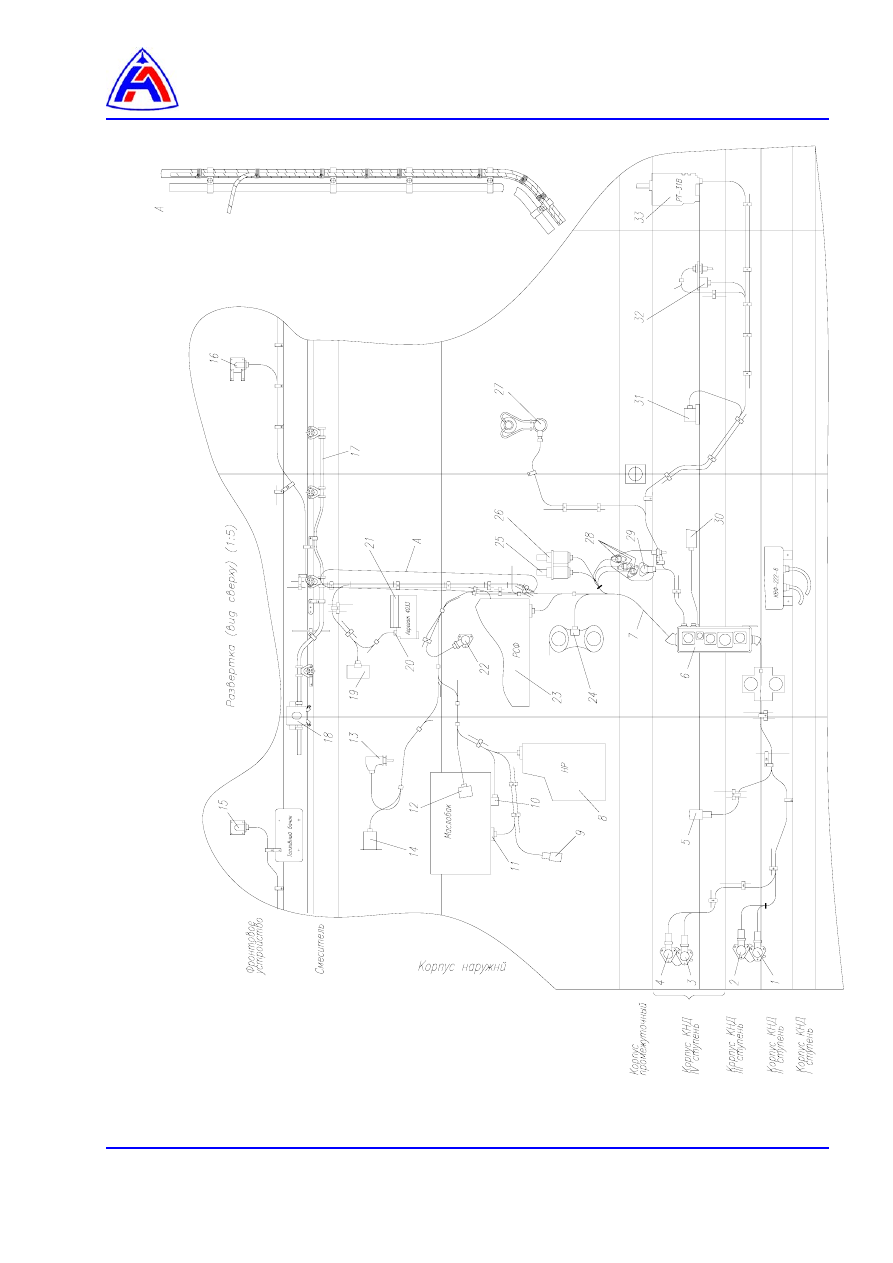

                       Рис.  2   Электрические коммуникации двигателя

  (лист 1 из 3)
















1 - сельсин-датчик положения поворотных закрылков ВНА КНД,
2 - индукционный датчик положения поворотных закрылков ВНА КНД,
3 - сельсин-датчик положения поворотных лопаток НА КВД,
4 - индукционный датчик положения поворотных лопаток НА КВД,
5 - приемник температуры топлива,
6 - коробка соединителей двигателя,
7 - электроколлектор двигателя,
8 - насос-регулятор,
9 - приемник температуры масла,
10 - датчик перепада давления на масляном фильтре,
11 - сигнализатор стружки в масле,
12 - датчик-сигнализатор уровня масла,
13 - сигнализатор стружки в масле BKA (ТСС),
14 - трансформаторный датчик давления масла,
15 - датчик пламени ионизационный,
16 - датчик пламени ионизационный,
17 - электроколлектор термопар,
18 - коробка соединителей коллектора термопар,
19 - микровыключатель агрегата охлаждения "Т",
20 - дозатор,
21 - воздухо-воздушный теплообменник,
22 - сельсин-датчик диаметра РС,
23 - регулятор сопла и форсажа,
24 - агрегат аварийного слива,
25 - электромагнит клапана слива топлива,
26 - электромагнит клапана слива топлива,
27 - сигнализатор помпажа,
28 - частотные датчики контроля n

1

,

29 - индукционный датчик контроля n

1

,

30 - электромагнит клапана системы противообледенения,
31 - сигнализатор системы наддува предмасляных полостей,
32 - датчик давления,
33 - распределитель топлива.

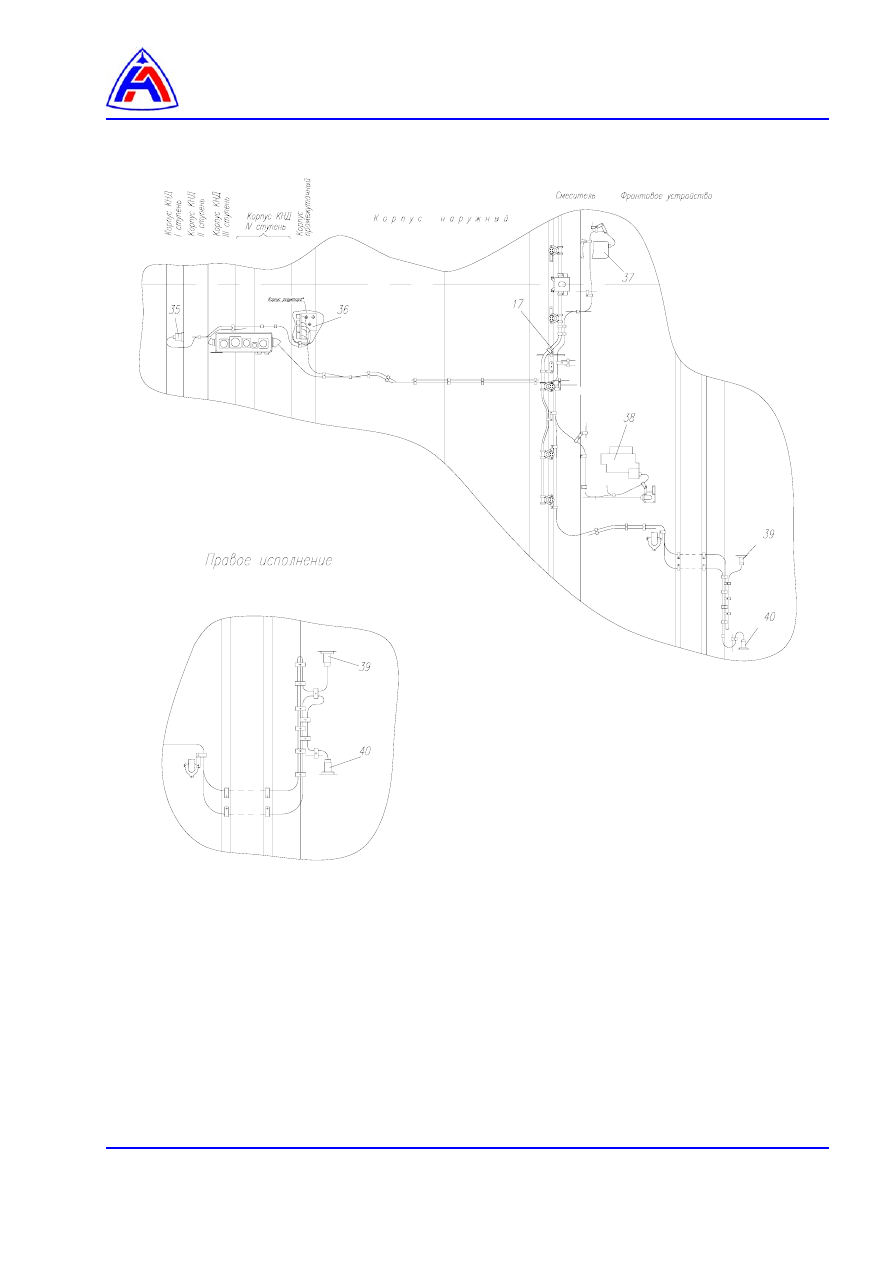

Рис.  2   Электрические коммуникации двигателя

(лист 2 из 3)
















17 - электроколлектор термопар,

35 – датчик давления,
36 – панель соединителей,
37 – электрогидравлический распределитель (ЭГР),
38 – агрегат управления плунжерным насосом (АУПН),
39 – датчик положения штока г/ц УВТ,
40 - датчик положения штока г/ц УВТ,




Рис. 2   Электрические коммуникации двигателя

(лист 3 из 3)
